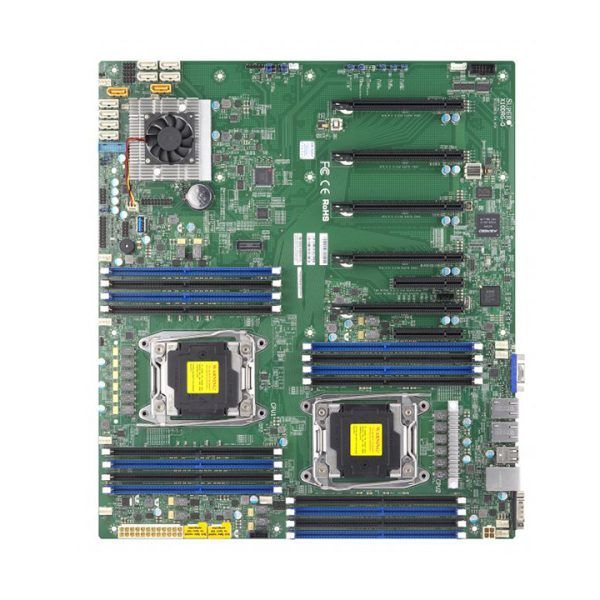

Bo Mạch Chủ Supermicro Mbd-x10drg-qb

Thông số kỹ thuật

Thương hiệu      Supermicro

Tình trạng            Mới 100%

Mã sản phẩm     MBD-X10DRG-QB

Chipset Intel® C612

Loại bộ nhớ        2400 † / 2133/1866 / 1600MHz ECC DDR4 SDRAM 72-bit

Dung lượng bộ nhớ         Khe cắm DDR4 DIMM 16x 288 chân,

Lên đến 2TB † ECC 3DS LRDIMM, 1TB ECC RDIMM

CPU       Bộ xử lý Intel® Xeon® E5-2600 v3, bộ xử lý Intel® Xeon® E5-2600 v4.

Hỗ trợ Dual Socket R3 (LGA 2011), hỗ trợ CPU TDP Lên đến 160W, 1 QPI lên đến 9,6GT / s

Kích thước DIMM            RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB

LRDIMM: 32GB, 64GB

3DS LRDIMM: 128GB

Yếu tố hình thức               Độc quyền

Kích thước          15,2 “x 13,2” (38,61cm x 33,53cm)

Giờ         10 cổng SATA3 (6Gbps)

AHSI Sata             SATA3 (6Gbps); RAID 0, 1, 5, 10

SCU Sata              SATA3 (6Gbps); RAID 0, 1, 5, 10

Bộ điều khiển mạng        Mạng LAN kép với Bộ điều khiển Ethernet Intel® i350 Gigabit Mạng

LAN đơn với Hàng đợi thiết bị máy ảo giảm I / O chi phí

mạng Đơn lẻ với Hỗ trợ đầu ra 10Base-T, 100BASE-TX và 1000BASE-T, RJ45

Mạng LAN đơn với 1 Realtek RTL8211E PHY (IPMI chuyên dụng )

Âm thanh            Âm thanh HD với S / PDIF quang học

Lan         1 cổng LAN RJ45 Gigabit Ethernet

2 cổng RJ45 Gigabit Ethernet LAN

USB        4 cổng USB 2.0 (2 đầu sau + 2 đầu)

5 cổng USB 3.0 (2 phía sau + 2 đầu cắm + 1 Loại A)

TPM       1 tiêu đề TPM

PCI-E     4 PCI-E 3.0 x16,

1 PCI-E 3.0 x8 (trong khe x16),

1 PCI-E 3.0 x8 hoặc 2 PCI-E 3.0 x8 (trong khe x16)

1 PCI-E 2.0 x4 (trong khe x8),

(Cần lắp cả hai CPU để có toàn quyền truy cập vào các khe cắm PCI-E và bộ điều khiển tích hợp. Xem sơ đồ khối thủ công để biết thêm chi tiết.)

Loại BIOS             128Mb SPI Flash EEPROM với AMI BIOS

Các tính năng của BIOS  Cắm và chạy (PnP)

PCI 2.3

ACPI 1.0 / 2.0 / 3.0 / 4.0

Hỗ trợ bàn phím USB

SMBIOS 2.7.1

UEFA 2.3.1

Phần mềm          Trình quản lý nút Intel®, IPMI2.0, KVM với LAN, SPM, SUM, SuperDoctor® 5, Cơ quan giám sát chuyên dụng

Cấu hình nguồn                Quản lý nguồn ACPI

Quạt CPU tự động tắt ở chế độ nghỉ

Chế độ bật nguồn để khôi phục nguồn AC

Vôn        + 12V, + 3.3V, + 5V, + 5V ở chế độ chờ, 10 (4 chân), 6 Bộ điều chỉnh điện áp chuyển pha, Tiêu đề xâm nhập khung, Điện áp bộ nhớ, Màn hình cho lõi CPU

Quạt      Đầu cắm quạt 10x 4 chân (tối đa 10 quạt), 10x quạt với giám sát tốc độ, điều khiển tốc độ quạt tiếng ồn thấp, đầu nối quạt được điều chỉnh độ rộng xung (PWM), giám sát trạng thái để điều khiển bật / tắt, giám sát trạng thái để điều khiển tốc độ

Nhiệt độ              Giám sát môi trường CPU và thùng máy, hỗ trợ chuyến đi nhiệt của CPU, Kiểm soát nhiệt cho 8 đầu nối quạt, hỗ trợ Màn hình nhiệt 2 (TM2), PECI

Dẫn đến               Đèn LED quá nhiệt CPU / Hệ thống, Đèn LED chỉ báo tĩnh, UID / UID từ xa

Các tính năng khác           Phát hiện xâm nhập khung, Tiêu đề xâm nhập khung, Khu làm mát kép, RoHS

Nhiệt độ hoạt động         10 ° C - 35 ° C (50 ° F - 95 ° F)

Phạm vi nhiệt độ không hoạt động           -40 ° C - 70 ° C (-40 ° F - 158 ° F)

Phạm vi độ ẩm tương đối hoạt động        8% – 90% (không ngưng tụ)

Phạm vo độ ẩm tương đối không hoạt động        10% ~ 95% (không ngưng tụ)

IBMI      Hỗ trợ giao diện quản lý nền tảng thông minh v.2.0

IPMI 2.0 với hỗ trợ đa phương tiện ảo qua mạng LAN và KVM qua mạng LAN

ASPEED AST2400 BMC
