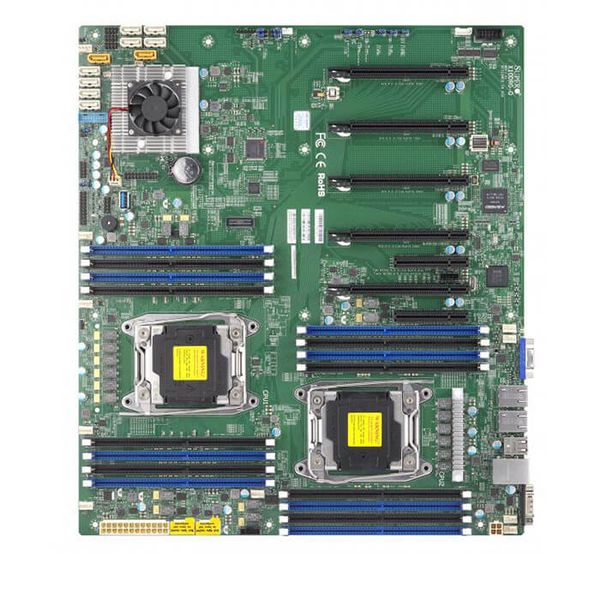

Bo Mạch Chủ Supermicro X10drg-q

Thông số kỹ thuật

Thương hiệu: Supermicro

Loại sản phẩm / nhãn hiệu    Mainboard Supermicro

Dòng sản phẩm          MBD-X10DRG-Q / X10DRG-Q

BỘ CHẾ BIẾN

CPU Bộ xử lý Intel® Xeon® E5-2600 v3, bộ xử lý Intel® Xeon® E5-2600 v4.

Hỗ trợ Dual Socket R3 (LGA 2011), hỗ trợ CPU TDP Lên đến 160W, 1 QPI lên đến 9,6GT / s

Cores / Cache             Lên đến 22 lõi † / Bộ nhớ đệm lên đến 55MB †

BỘ NHỚ HỆ THỐNG

Dung lượng bộ nhớ  Khe cắm DDR4 DIMM 16x 288 chân,

lên đến 2TB † ECC 3DS LRDIMM, 1TB ECC RDIMM

Loại bộ nhớ  2400 † / 2133/1866 / 1600MHz ECC DDR4 SDRAM 72-bit

Kích thước DIMM      RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB

LRDIMM: 32GB, 64GB

3DS LRDIMM: 128GB

Điện áp bộ nhớ          1,2V

Phát hiện lỗi                Sửa lỗi một bit

Thiết bị trên tàu

Chipset          Bộ chip Intel C612

SATA               RAID

0,1,5,10 Bộ điều khiển Intel® C612 cho 6 cổng SATA3 (6 Gbps)

AHCI SATA    SATA3 (6Gbps); RAID 0, 1, 5, 10

SCU SATA     SATA3 (6Gbps); RAID 0, 1, 5, 10

IPMI                Hỗ trợ Giao diện quản lý nền tảng thông minh v.2.0

IPMI 2.0 với phương tiện ảo qua mạng LAN và hỗ trợ KVM qua mạng LAN

ASPEED AST2400 BMC

Sự kiểm soát mạng lưới          Mạng LAN kép với Bộ điều khiển Ethernet Intel® i350 Gigabit Mạng

LAN đơn với Hàng đợi thiết bị máy ảo giảm I / O chi phí

mạng Đơn lẻ với Hỗ trợ đầu ra 10Base-T, 100BASE-TX và 1000BASE-T, RJ45

Mạng LAN đơn với 1 Realtek RTL8211E PHY (IPMI chuyên dụng )

Âm thanh     Âm thanh HD với S / PDIF quang học

Đồ họa           Tăng tốc độ AST2400 BMC

ĐẦU RA ĐẦU VÀO

SATA               10 cổng SATA3 (6Gbps)

LAN 1 cổng RJ45 Gigabit Ethernet LAN

2 cổng RJ45 Gigabit Ethernet LAN

USB 4 cổng USB 2.0 (2 phía sau + 2 đầu)

5 cổng USB 3.0 (2 phía sau + 2 đầu + 1 Loại A)

Đầu ra video                1 cổng VGA

TPM                1 tiêu đề TPM

MỞ RỘNG

PCI-Express 4 PCI-E 3.0 x16,

1 PCI-E 3.0 x8 (trong khe x16),

1 PCI-E 3.0 x8 Hoặc 2 PCI-E 3.0 x8 (trong khe x16)

1 PCI-E 2.0 x4 (trong khe x8)
