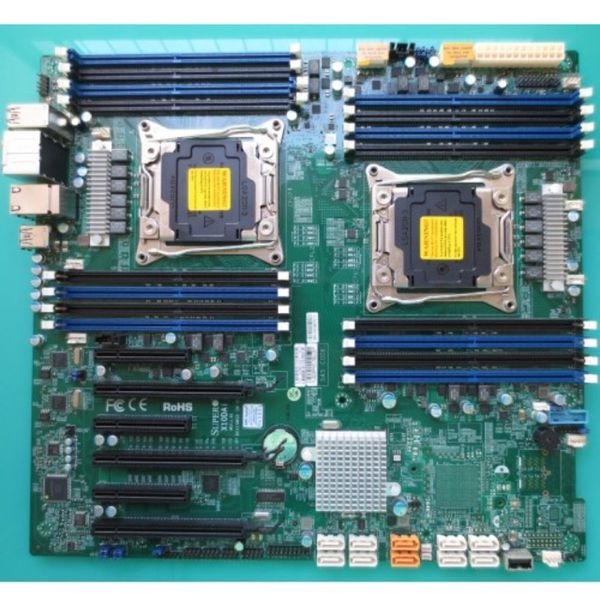

Bo Mạch Chủ Supermicro X10dsc

Thông số kỹ thuật

Thương hiệu      Supermicro

MBD-X10DSC +

X10DSC +

 Số liệu thống kê vật lý

Yếu tố hình thức

Độc quyền

Kích thước

17,0 "x 10,4" (43,18cm x 26,42cm)

 Bộ xử lý / Bộ nhớ đệm

CPU

Bộ xử lý Intel® Xeon® E5-2600 v3, bộ xử lý Intel® Xeon® E5-2600 v4.

Hỗ trợ Dual Socket R3 (LGA 2011), hỗ trợ CPU TDP Lên đến 145W, 1 QPI lên đến 9,6GT / s

Cores / Cache

Lên đến 22 lõi † / Bộ nhớ đệm lên đến 55MB †

Ghi chú

† Cần có phiên bản BIOS 2.0 trở lên

Ghi chú

** Bo mạch chủ hỗ trợ TDP tối đa này. Vui lòng xác minh hệ thống của bạn có thể hỗ trợ nhiệt.

Bộ nhớ hệ thống

Dung lượng bộ nhớ

Lên đến 768GB ECC RDIMM đã đăng ký, DDR4-2400MHz; Lên đến 3TB 3DS ECC LRDIMM, trong 24 khe cắm DIMM

Loại bộ nhớ

2400 † / 2133/1866 / 1600MHz ECC DDR4 SDRAM 72-bit

Kích thước DIMM

RDIMM: 4GB, 8GB, 16GB, 32GB

LRDIMM: 32GB, 64GB

3DS LRDIMM: 128GB

Điện áp bộ nhớ

1,2V

Phát hiện lỗi

Sửa lỗi một bit

Thiết bị trên bo mạch

Chipset

Intel® C612

SATA

Bộ điều khiển Intel® C612 cho 10 cổng SATA3 (6 Gbps); RAID 0,1,5,10

IPMI

Hỗ trợ giao diện quản lý nền tảng thông minh v.2.0

IPMI 2.0 với hỗ trợ đa phương tiện ảo qua mạng LAN và KVM qua mạng LAN

ASPEED AST2400 BMC

Bộ điều khiển mạng

Quad LAN với hỗ trợ đầu ra 10Base-T, 100BASE-TX và 1000BASE-T, RJ45

thông qua mô-đun SIOM

Đồ họa

Tăng tốc độ AST2400 BMC

Đầu ra đầu vào

SATA

4 cổng SATA3 (6Gbps)

LAN

1 Mở rộng mạng LAN linh hoạt qua mô-đun SIOM

1 cổng LAN IPMI chuyên dụng RJ45

USB

3 cổng USB 3.0 (2 phía sau + 1 loại A)

Đầu ra video

1 cổng VGA

Cổng nối tiếp / Tiêu đề

2 Cổng COM (1 phía sau, 1 tiêu đề)

2 nối tiếp UART 16550 nhanh

TPM

1 tiêu đề TPM

Khe mở rộng

PCI-E

1 PCI-E 3.0 x8,

2 PCI-E 3.0 x16,

1 PCI-E 3.0 x8 cho Mô-đun bổ sung (AOM)

4 cổng NVMe PCI-E 3.0 x4 qua OCuLink

BIOS hệ thống

Loại BIOS

128Mb SPI Flash EEPROM với AMI BIOS

Các tính năng của BIOS

Cắm và chạy (PnP)

PCI 2.3

ACPI 1.0 / 2.0 / 3.0 / 4.0

Hỗ trợ bàn phím USB

SMBIOS 2.7.1

UEFI 2.3.1

Ban quản lý

Phần mềm

Trình quản lý nút Intel®, IPMI2.0, KVM với LAN chuyên dụng, NMI, SPM, SUM, SuperDoctor® 5, Cơ quan giám sát

Cấu hình nguồn

Quản lý nguồn ACPI

Chế độ bật nguồn để khôi phục nguồn AC

Theo dõi sức khỏe PC

Vôn

+ 1.8V, + 12V, + 3.3V, + 5V, + 5V ở chế độ chờ, 3.3V ở chế độ chờ, 6 Bộ điều chỉnh điện áp chuyển pha, Điện áp bộ nhớ, Màn hình cho lõi CPU, VBAT

QUẠT

4x đầu cắm quạt 4 chân (tối đa 4 quạt), 4 quạt với giám sát tốc độ, đầu nối quạt điều biến độ rộng xung (PWM), giám sát trạng thái để kiểm soát tốc độ

Nhiệt độ

Giám sát môi trường CPU và thùng máy, hỗ trợ chuyến đi nhiệt của CPU, Kiểm soát nhiệt cho 8 đầu nối quạt, hỗ trợ Màn hình nhiệt 2 (TM2), PECI

DẪN ĐẾN

Đèn LED quá nhiệt CPU / Hệ thống, Đèn LED chỉ báo tĩnh, UID / UID từ xa

Các tính năng khác

Phát hiện xâm nhập khung, tiêu đề xâm nhập khung, RoHS, SDDC

Môi trường hoạt động

Nhiệt độ hoạt động

10 ° C - 35 ° C (50 ° F - 95 ° F)

Phạm vi nhiệt độ không hoạt động

-40 ° C - 70 ° C (-40 ° F - 158 ° F)

Phạm vi độ ẩm tương đối hoạt động

8% - 90% (không ngưng tụ)

Phạm vi độ ẩm tương đối không hoạt động

5% - 95% (không ngưng tụ)

Danh sách các bộ phận

Danh sách bộ phận (Gói số lượng lớn)

Tên        Một phần số      Qty         Sự mô tả

Bo mạch chủ      MBD-X10DSC + 1              X10DSC + Bo mạch chủ

Danh sách các bộ phận tùy chọn

Tên        Một phần số      Qty         Sự mô tả

Tản nhiệt (tùy chọn, không bao gồm)                     -              Tham chiếu tản nhiệt CPU

Mô-đun bảo mật TPM (tùy chọn, không bao gồm)            AOM-TPM-9655V

AOM-TPM-9655H            -              Mô-đun TPM 1.2 với Infineon 9655, RoHS / REACH, PBF; Dọc hoặc Ngang tùy thuộc vào máy chủ

Mô-đun bảo mật TPM (tùy chọn, không bao gồm)            AOM-TPM-9655V-S

AOM-TPM-9655H-S        -              Mô-đun TPM 1.2 với Infineon 9655, RoHS / REACH, PBF; Dọc hoặc Ngang phụ thuộc vào máy chủ, cung cấp cho TXT

Mô-đun bảo mật TPM (tùy chọn, không bao gồm)            AOM-TPM-9665V

AOM-TPM-9665H            -              Mô-đun TPM 2.0 với Infineon 9665, RoHS / REACH, PBF; Dọc hoặc Ngang tùy thuộc vào máy chủ

Mô-đun bảo mật TPM (tùy chọn, không bao gồm)            AOM-TPM-9665V-S

AOM-TPM-9655H-S        -              Mô-đun TPM 2.0 với Infineon 9665, RoHS / REACH, PBF; Dọc hoặc Ngang phụ thuộc vào máy chủ, được cung cấp cho TXT

SuperDOM                         -              Giải pháp DOM Supermicro SATA [Chi tiết]

AOM     AOM-S3108M-H8L           -              Thẻ lửng SAS3 HW RAID

Khung gầm (Được tối ưu hóa choX10DSC +)

Nhúng nhỏ gọn 1U          2U          3U          Tháp giữa / Mini                           4U / tháp

SC226SN-R1K62

SC826SE1C4-R1K62

= Khung gầm được tối ưu hóa nhất cho Cấu hình SuperServer

Màu xanh lam =

Màu xanh lá cây tương thích = Mã hàng toàn cầu & Mã hàng tương thích

Màu đỏ & màu xanh lá cây = Đã tối ưu hóa + Mã hàng toàn cầu

Máy chủ (Được tối ưu hóa cho X10DSC +)

Tên máy chủ

SSG-2028R-E1CR48N

SSG-2028R-E1CR48L

SSG-6048R-E1CR60N

SSG-6048R-E1CR60L

SSG-2028R-NR48N

SSG-6028R-E1CR24N

SSG-6028R-E1CR24L

SSG-6048R-E1CR45L

SSG-6048R-E1CR45H
