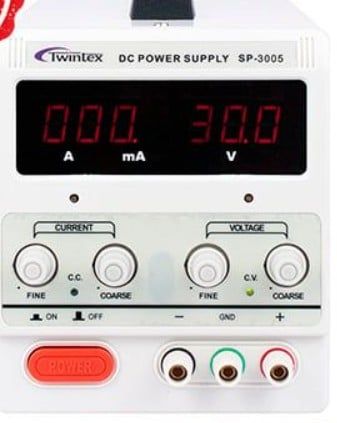

Bộ Nguồn Đa Năng Twintex SP-3005 30V 5A – Nguồn DC CV/CC 1 Ngõ Ra

Twintex SP-3005 là bộ nguồn DC để bàn một ngõ ra thuộc SP Series của Twintex, cung cấp điện áp điều chỉnh từ 0 đến 30V và dòng điện từ 0 đến 5A. Thiết bị được thiết kế cho phòng sửa chữa điện tử, phòng thực hành, nghiên cứu và các công việc cần một nguồn DC có thể điều chỉnh điện áp cũng như giới hạn dòng tải.

Theo tài liệu chính hãng Twintex, SP Series sử dụng kiến trúc PWM pre-regulation kết hợp linear adjustment. Cách thiết kế này giúp giảm khối lượng so với nguồn tuyến tính dùng biến áp lớn nhưng vẫn cung cấp khả năng điều chỉnh đầu ra theo chế độ Constant Voltage và Constant Current. SP-3005 có một ngõ ra duy nhất, điện áp tối đa 30V và dòng tối đa 5A.

Bộ nguồn trang bị đồng hồ LED 3 digit riêng cho điện áp và dòng, núm điều chỉnh thô/tinh cho cả voltage và current, chuyển tự động giữa CV/CC, hệ thống bảo vệ quá dòng, quá áp và quá nhiệt cùng quạt làm mát thông minh. Đây là cấu hình phù hợp cho cấp nguồn thử bo mạch, điện thoại, laptop, module điện tử và nhiều thiết bị DC khác trong giới hạn 30V/5A.

Thông số kỹ thuật chính Twintex SP-3005

• Thương hiệu: Twintex
• Model: SP-3005
• Series: SP Series
• Loại thiết bị: Bộ nguồn DC điều chỉnh để bàn
• Số ngõ ra: 1 ngõ ra
• Điện áp đầu ra: 0–30VDC
• Dòng đầu ra: 0–5A
• Công suất đầu ra tối đa theo V × I: khoảng 150W
• Kiến trúc nguồn: PWM pre-regulation kết hợp linear adjustment
• Chế độ vận hành: Constant Voltage – CV và Constant Current – CC
• Chuyển CV/CC: Tự động
• Điều chỉnh: Coarse và Fine cho điện áp và dòng
• Vôn kế: LED 3 digit
• Ampe kế: LED 3 digit
• Độ phân giải hiển thị: 100mV / 10mA
• Độ chính xác hiển thị theo datasheet Twintex hiện hành: ±(1% giá trị đọc + 1 digit)
• CV Line Regulation: ≤0,05% + 1mV
• CV Load Regulation: ≤0,1% + 5mV
• CV Ripple & Noise: ≤10mVrms
• CC Line Regulation: ≤0,05% + 10mA
• CC Load Regulation: ≤0,1% + 10mA
• CC Ripple & Noise: ≤20mArms
• Bảo vệ quá dòng: cố định khoảng 105% dòng định mức
• Bảo vệ quá áp: cố định khoảng 105% điện áp định mức
• Bảo vệ quá nhiệt: kích hoạt khi nhiệt độ bên trong đạt khoảng 65°C ±5°C và ngắt output
• Làm mát: Quạt thông minh
• Nhiệt độ làm việc: 0–40°C
• Độ ẩm làm việc: ≤80%RH
• Nhiệt độ lưu trữ: -10–70°C
• Độ ẩm lưu trữ: ≤70%RH
• Nguồn AC: 115V/230V ±10%, lựa chọn được
• Tần số nguồn: 50/60Hz
• Kích thước: khoảng 125 × 160 × 260mm – W × H × D
• Khối lượng: khoảng 2kg
• Phụ kiện theo datasheet: dây nguồn và hướng dẫn sử dụng

SP-3005 là nguồn switching hay nguồn tuyến tính?

Twintex xếp SP-3005 trong nhóm Switch Mode DC Power Supply. Tuy nhiên hãng mô tả kiến trúc cụ thể là sử dụng PWM pre-regulation kết hợp với linear adjustment. Vì vậy khi nhập dữ liệu nên ghi đây là nguồn DC dạng switch mode hoặc switching có tầng điều chỉnh tuyến tính, thay vì mô tả đơn giản thành một bộ nguồn tuyến tính thuần túy.

PWM pre-regulation giúp điều chỉnh năng lượng trước tầng cuối, hỗ trợ giảm kích thước và nhiệt lượng so với một số thiết kế tuyến tính truyền thống. Tầng linear adjustment giúp hoàn thiện việc điều chỉnh đầu ra. Đây cũng là lý do SP Series có khối lượng tương đối thấp so với nhiều nguồn tuyến tính cùng cấp công suất.

Điện áp đầu ra 0–30V và dòng 0–5A

SP-3005 cung cấp điện áp DC có thể điều chỉnh liên tục từ 0 đến 30V và giới hạn dòng từ 0 đến 5A. Ở điểm 30V/5A, công suất lý thuyết theo tích điện áp và dòng là khoảng 150W.

Điện áp và dòng là hai giới hạn riêng biệt. Người dùng không nên mặc định tải luôn nhận 5A. Dòng thực tế phụ thuộc điện trở hoặc đặc tính của tải. Bộ nguồn chỉ cung cấp tới mức giới hạn đã cài và tối đa trong khả năng 5A.

Đây là đặc điểm quan trọng khi cấp thử bo mạch. Có thể đặt điện áp đúng với thiết bị và giới hạn dòng thấp trước, sau đó tăng dần giới hạn để quan sát mức tiêu thụ và phát hiện dấu hiệu chập hoặc quá tải.

Chế độ Constant Voltage – CV

Ở chế độ CV, SP-3005 cố gắng duy trì điện áp đầu ra tại giá trị người dùng đã đặt trong khi dòng tải thay đổi trong giới hạn cho phép. Datasheet công bố line regulation ≤0,05% + 1mV và load regulation ≤0,1% + 5mV.

Ripple & Noise trong chế độ Constant Voltage được công bố ≤10mVrms. Đây là chỉ tiêu quan trọng khi cấp nguồn cho bo mạch điện tử vì ripple quá lớn có thể ảnh hưởng tới các mạch analog, audio hoặc tín hiệu có độ nhạy cao.

Chế độ Constant Current – CC

Khi tải cố lấy dòng lớn hơn giới hạn đã thiết lập, SP-3005 chuyển sang Constant Current. Lúc này nguồn giới hạn dòng tại mức cài đặt và điện áp đầu ra có thể giảm để duy trì dòng an toàn hơn.

Theo Twintex, CC line regulation ≤0,05% + 10mA, load regulation ≤0,1% + 10mA và ripple & noise ≤20mArms. Chế độ này rất hữu ích khi cấp thử mạch chưa rõ tình trạng hoặc khi muốn hạn chế dòng vào tải.

Chuyển CV/CC tự động

Người dùng không cần chọn thủ công giữa CV và CC trong quá trình vận hành. Bộ nguồn chuyển trạng thái tự động dựa trên mối quan hệ giữa điện áp đặt, giới hạn dòng và đặc tính tải.

Ví dụ nếu đặt 12V và giới hạn 1A, tải bình thường chỉ tiêu thụ 300mA thì nguồn làm việc ở CV. Nếu tải bị chập hoặc cố lấy hơn 1A, nguồn chuyển sang CC và hạ điện áp để giữ dòng gần mức giới hạn.

Núm chỉnh Coarse và Fine

Twintex trang bị điều chỉnh thô và tinh cho điện áp cũng như dòng. Núm Coarse giúp thay đổi giá trị nhanh trên phạm vi lớn, còn Fine giúp tinh chỉnh gần giá trị mong muốn.

Cách điều khiển này thuận tiện hơn một núm duy nhất khi cần cấp các mức nguồn như 3,3V, 5V, 12V, 19V hoặc 24V cho bo mạch. Tuy nhiên độ phân giải hiển thị của SP-3005 là 100mV cho điện áp và 10mA cho dòng, vì vậy đây không phải nguồn lập trình độ phân giải 1mV/1mA.

LED 3 digit hiển thị điện áp và dòng

SP-3005 có hai khu vực hiển thị LED 3 digit cho voltage và current. Datasheet hiện hành của Twintex công bố độ phân giải 100mV/10mA và accuracy của phần hiển thị ±(1% giá trị đọc + 1 digit).

Twintex còn ghi SP Series có khả năng hiển thị dòng theo đơn vị mA khi dòng output nhỏ hơn 1A, giúp người dùng quan sát dòng tiêu thụ của các bo mạch điện tử thuận tiện hơn.

Bảo vệ quá dòng, quá áp và quá nhiệt

SP-3005 tích hợp ba nhóm bảo vệ chính. Over Current Protection được hãng đặt khoảng 105% dòng định mức, còn Over Voltage Protection khoảng 105% điện áp định mức.

Bảo vệ quá nhiệt hoạt động khi nhiệt độ bên trong đạt khoảng 65°C ±5°C. Khi OTP kích hoạt, output được tắt để giảm nguy cơ hư hỏng do nhiệt quá cao.

Các mạch bảo vệ không thay thế việc sử dụng nguồn đúng cách. Không nên vận hành thiết bị trong môi trường bịt kín khe gió, đặt sát nguồn nhiệt hoặc thường xuyên ép nguồn làm việc quá giới hạn.

Quạt làm mát thông minh

SP Series được Twintex trang bị intelligent cooling fan. Quạt hỗ trợ giải nhiệt phần công suất và các linh kiện bên trong khi nguồn làm việc với tải lớn.

Nếu quạt bị kẹt, bụi bẩn hoặc suy yếu theo thời gian, nhiệt độ nội bộ có thể tăng và kích hoạt bảo vệ OTP. Vì vậy trong quá trình bảo trì cần kiểm tra khe gió, quạt và bụi bên trong nếu nguồn thường xuyên tự ngắt khi tải cao.

Nguồn AC 115V/230V có thể lựa chọn

Datasheet Twintex công bố SP Series sử dụng nguồn vào AC115V/230V ±10%, 50/60Hz và có thể lựa chọn mức điện áp phù hợp.

Trước khi cắm nguồn phải kiểm tra selector điện áp, đặc biệt khi thiết bị đã qua sử dụng hoặc được chuyển từ thị trường khác. Đặt selector 115V nhưng cấp điện 220–230V có nguy cơ gây hỏng nghiêm trọng phần nguồn đầu vào.

Ứng dụng của Twintex SP-3005

Sửa chữa điện thoại và thiết bị di động

Nguồn có thể được sử dụng để cấp DC có giới hạn dòng cho các bo mạch phù hợp, hỗ trợ quan sát dòng tiêu thụ và khoanh vùng tình trạng chập.

Sửa chữa laptop và bo mạch

Dải 0–30V đáp ứng nhiều mức điện áp thường gặp trên bo nguồn, laptop, router, thiết bị mạng và module điện tử.

Phòng thực hành điện – điện tử

Điều chỉnh CV/CC trực tiếp bằng núm xoay giúp SP-3005 phù hợp cho bài thực hành nguồn DC, điện trở, diode, transistor và mạch điện cơ bản.

Thử module và linh kiện

Người dùng có thể đặt điện áp và giới hạn dòng phù hợp để kiểm tra LED, relay, motor DC nhỏ, mạch điều khiển hoặc module điện tử trong giới hạn công suất của nguồn.

Những lỗi Twintex SP-3005 có thể gặp

Các tình trạng dưới đây là những sự cố có thể phát sinh do quá tải, lão hóa linh kiện, bụi, quạt, đầu nối, mạch điều khiển hoặc nguồn AC. Đây không phải khẳng định Twintex SP-3005 có lỗi thiết kế.

Nguồn không lên màn hình

Cần kiểm tra dây AC, selector 115/230V, cầu chì đầu vào, công tắc nguồn, cầu chỉnh lưu và mạch nguồn phụ.

Có hiển thị nhưng không có điện áp đầu ra

Cần kiểm tra trạng thái CC, núm chỉnh dòng, terminal output, tầng công suất và mạch bảo vệ. Nếu giới hạn dòng đang đặt quá thấp, nguồn có thể hạ điện áp khi kết nối tải.

Điện áp bị tụt khi có tải

Có thể tải đang yêu cầu dòng cao hơn giới hạn CC, dây cấp nguồn có điện trở lớn hoặc phần công suất bên trong có vấn đề. Cần quan sát đồng thời điện áp và dòng.

Nguồn tự tắt khi chạy tải lớn

Cần kiểm tra quạt, khe thông gió và nhiệt độ. Bảo vệ OTP của SP Series sẽ ngắt output khi nhiệt độ nội bộ đạt ngưỡng do Twintex quy định.

Điện áp hoặc dòng hiển thị sai

Cần so sánh với đồng hồ tham chiếu, kiểm tra mạch đo, shunt dòng, điện trở chia áp và hiệu chuẩn trước khi kết luận phần công suất bị lỗi.

Ripple đầu ra tăng cao

Tụ lọc suy giảm, linh kiện switching, mạch điều khiển hoặc vòng feedback có thể cần kiểm tra. Với SP-3005, specification CV ripple & noise chính hãng là ≤10mVrms.

Quy trình khoanh vùng sự cố Twintex SP-3005

• Bước 1: xác nhận đúng model SP-3005 và selector 115/230V.
• Bước 2: kiểm tra nguồn AC và cầu chì đầu vào.
• Bước 3: bật nguồn khi chưa kết nối tải và quan sát LED.
• Bước 4: kiểm tra khả năng chỉnh điện áp từ thấp lên cao.
• Bước 5: kiểm tra núm giới hạn dòng và chuyển CV/CC.
• Bước 6: so sánh voltage/current hiển thị với đồng hồ đo tham chiếu.
• Bước 7: thử tải phù hợp và quan sát load regulation.
• Bước 8: kiểm tra quạt khi nguồn nóng hoặc tự ngắt.
• Bước 9: đo ripple bằng thiết bị phù hợp nếu nghi ngờ output nhiễu.
• Bước 10: kiểm tra tầng PWM, công suất, feedback và mạch bảo vệ nếu lỗi vẫn tồn tại.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chì AC: khi nguồn hoàn toàn không hoạt động.
• Cầu chỉnh lưu: khi mạch DC sơ cấp không hình thành đúng.
• Tụ lọc: khi ripple tăng hoặc nguồn hoạt động không ổn định.
• Mạch PWM: khi phần switch mode không vận hành đúng.
• Transistor/MOSFET công suất: kiểm tra khi nguồn chập hoặc không tạo output.
• Mạch linear adjustment: kiểm tra khi điện áp không điều chỉnh ổn định.
• Current shunt: kiểm tra khi hiển thị hoặc giới hạn dòng bị sai.
• Feedback: kiểm tra khi điện áp lệch hoặc dao động.
• Quạt: kiểm tra khi thiết bị nóng hoặc OTP kích hoạt.
• Núm Coarse/Fine: kiểm tra khi giá trị điều chỉnh nhảy hoặc không đều.
• LED display: kiểm tra khi mất segment hoặc hiển thị bất thường.
• Terminal output: kiểm tra khi lỏng, oxy hóa hoặc tiếp xúc kém.

Những điểm dễ nhập sai về Twintex SP-3005

• Model chính xác là SP-3005.
• Đầu ra chính xác là 0–30V / 0–5A.
• SP-3005 có 1 ngõ ra.
• Twintex xếp sản phẩm vào nhóm Switch Mode DC Power Supply.
• Kiến trúc hãng mô tả là PWM pre-regulation + linear adjustment.
• Hỗ trợ cả CV và CC, chuyển tự động.
• Có điều chỉnh Coarse/Fine cho điện áp và dòng.
• Vôn kế và ampe kế đều là LED 3 digit.
• Độ phân giải là 100mV/10mA.
• Datasheet Twintex hiện hành ghi accuracy hiển thị ±(1% of reading + 1 digit).
• Một số trang phân phối cũ ghi ±(0,5%FS + 1 digit); khi có khác biệt nên ưu tiên datasheet Twintex hiện hành.
• CV Ripple & Noise là ≤10mVrms.
• CC Ripple & Noise là ≤20mArms.
• Nguồn AC là 115/230V ±10%, 50/60Hz, lựa chọn được.
• Bảo vệ quá dòng và quá áp được hãng đặt khoảng 105% giá trị định mức.
• OTP kích hoạt khoảng 65°C ±5°C nhiệt độ nội bộ.
• Kích thước SP-3005 khoảng 125 × 160 × 260mm.
• Khối lượng khoảng 2kg.
• Không nhầm SP-3005 với SP-3003 30V/3A.
• Không nhầm SP-3005 với SP-3010 30V/10A.
• Không lấy thông số của các model TP-3005 hoặc nguồn Twintex series khác gán sang SP-3005.

FAQ – Bộ nguồn Twintex SP-3005

Twintex SP-3005 có điện áp và dòng bao nhiêu?

Đầu ra có thể điều chỉnh từ 0–30VDC và 0–5A.

SP-3005 có bao nhiêu ngõ ra?

SP-3005 là bộ nguồn một ngõ ra.

SP-3005 là nguồn tuyến tính hay switching?

Twintex xếp SP Series là Switch Mode DC Power Supply và mô tả kiến trúc sử dụng PWM pre-regulation kết hợp linear adjustment.

SP-3005 có chế độ CV/CC không?

Có. Máy hỗ trợ Constant Voltage, Constant Current và chuyển tự động giữa hai chế độ.

Ripple của SP-3005 là bao nhiêu?

Trong chế độ CV, datasheet công bố Ripple & Noise ≤10mVrms. Ở CC là ≤20mArms.

SP-3005 có bảo vệ quá nhiệt không?

Có. OTP kích hoạt khi nhiệt độ bên trong đạt khoảng 65°C ±5°C và ngắt output.

SP-3005 có thể chạy nguồn điện 220V không?

Có, datasheet hỗ trợ AC115/230V ±10%, 50/60Hz với selector lựa chọn điện áp. Cần đặt selector đúng trước khi cấp điện.

Độ phân giải hiển thị là bao nhiêu?

Twintex công bố độ phân giải 100mV cho voltage và 10mA cho current.

SP-3005 dùng để sửa laptop được không?

Có thể sử dụng để cấp nguồn thử cho laptop hoặc bo mạch có yêu cầu điện áp/dòng nằm trong giới hạn 0–30V và 0–5A. Cần đặt đúng điện áp, cực tính và giới hạn dòng trước khi kết nối.

Kiểm tra, sửa chữa Twintex SP-3005 tại Viện Máy Tính

Twintex SP-3005 là bộ nguồn DC điều chỉnh 1 ngõ ra 0–30V/0–5A, sử dụng PWM pre-regulation kết hợp linear adjustment, hỗ trợ CV/CC tự động, núm chỉnh thô/tinh, LED 3 digit, bảo vệ quá dòng, quá áp, quá nhiệt và quạt làm mát thông minh.

Khi thiết bị gặp tình trạng không lên nguồn, mất output, điện áp tụt bất thường, không chuyển CV/CC, dòng giới hạn sai, ripple cao, LED hiển thị sai hoặc nguồn tự ngắt khi tải lớn, cần kiểm tra nguồn AC, cầu chì, cầu chỉnh lưu, tầng PWM, phần công suất, feedback, tụ lọc, shunt dòng và hệ thống làm mát.

Nếu cần kiểm tra mạch nguồn, tầng công suất, mạch CV/CC, tụ lọc, quạt, LED hiển thị, núm điều chỉnh, terminal hoặc các hạng mục liên quan đến bộ nguồn đa năng Twintex SP-3005 30V 5A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
