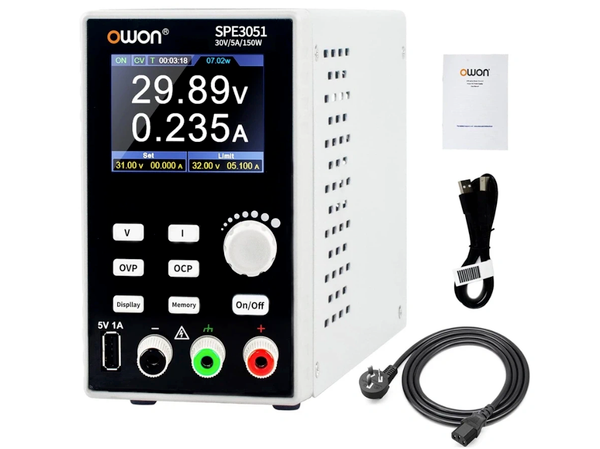

Bộ nguồn DC Owon SPE3051 (30V/5A, 1 CH)

Bộ nguồn DC Owon SPE3051 30V 5A 1 kênh

Owon SPE3051 là bộ nguồn DC lập trình một kênh, cung cấp điện áp đầu ra từ 0–30V, dòng điện từ 0–5A và công suất tối đa 150W. Thiết bị phù hợp cho bàn sửa chữa điện tử, phòng thực hành, kiểm tra bo mạch, cấp nguồn cho module, thử nghiệm thiết bị và nghiên cứu kỹ thuật.

Bộ nguồn hỗ trợ điều chỉnh điện áp và dòng điện chính xác, giúp người dùng cấp nguồn phù hợp cho thiết bị cần kiểm tra. Đây là thiết bị cần thiết khi sửa chữa mạch điện tử, kiểm tra điện thoại, máy tính, bo nguồn, module điều khiển, mạch Arduino, cảm biến, động cơ DC nhỏ và các thiết bị dùng nguồn một chiều.

Ứng dụng trong sửa chữa và kiểm tra điện tử

Owon SPE3051 cho phép người dùng chủ động đặt mức điện áp và giới hạn dòng điện trước khi cấp nguồn cho thiết bị. Tính năng này giúp hạn chế nguy cơ cấp nguồn quá mức, đồng thời hỗ trợ quan sát dòng tiêu thụ để xác định dấu hiệu chập, rò hoặc lỗi trên bo mạch.

Thiết bị phù hợp cho nhiều nhu cầu:

• Cấp nguồn cho bo mạch điện tử.

• Kiểm tra điện thoại và máy tính bảng.

• Kiểm tra mainboard, module nguồn và mạch sạc.

• Cấp nguồn cho Arduino, ESP, Raspberry Pi và mạch thử nghiệm.

• Kiểm tra cảm biến, relay, motor DC và module điều khiển.

• Kiểm tra thiết bị dùng điện áp 3,3V, 5V, 9V, 12V, 19V hoặc 24V.

• Theo dõi dòng tiêu thụ của thiết bị khi khởi động.

• Kiểm tra tình trạng chập nguồn trên bo mạch.

• Hỗ trợ sửa chữa thiết bị âm thanh, camera, router và thiết bị mạng.

• Dùng trong phòng thực hành điện tử và đào tạo kỹ thuật.

• Cấp nguồn thử nghiệm cho tủ điện và thiết bị điều khiển.

• Lưu các mức nguồn sử dụng thường xuyên để gọi lại nhanh.

Ví dụ, khi kiểm tra một bo mạch dùng nguồn 12V, người dùng có thể đặt điện áp 12V và giới hạn dòng thấp trước. Nếu bo mạch kéo dòng bất thường ngay khi cấp nguồn, cần ngắt đầu ra và kiểm tra lại trước khi tăng giới hạn dòng.

Điều chỉnh điện áp, dòng điện và thông số kỹ thuật

Owon SPE3051 có một kênh đầu ra độc lập. Điện áp có thể điều chỉnh từ 0–30V, dòng điện điều chỉnh từ 0–5A, tổng công suất đầu ra tối đa 150W.

Thiết bị có màn hình TFT 2,8 inch để hiển thị điện áp đặt, dòng điện đặt, điện áp thực tế, dòng điện thực tế và trạng thái đầu ra. Người dùng có thể kiểm tra thông số trước khi cấp nguồn cho thiết bị cần đo.

Độ phân giải cài đặt điện áp là 10mV và độ phân giải cài đặt dòng điện là 1mA. Điều này phù hợp khi cần cấp nguồn chính xác cho mạch điện tử, module nhỏ hoặc thiết bị cần giới hạn dòng chặt chẽ.

Các thông số cơ bản của Owon SPE3051 gồm:

• Model: Owon SPE3051.

• Loại thiết bị: Bộ nguồn DC lập trình.

• Số kênh đầu ra: 1 kênh.

• Điện áp đầu ra: 0–30V.

• Dòng điện đầu ra: 0–5A.

• Công suất đầu ra tối đa: 150W.

• Độ phân giải cài đặt điện áp: 10mV.

• Độ phân giải cài đặt dòng điện: 1mA.

• Độ phân giải đọc lại điện áp: 10mV.

• Độ phân giải đọc lại dòng điện: 1mA.

• Điều chỉnh tải điện áp: Không vượt quá 30mV.

• Điều chỉnh tải dòng điện: Không vượt quá 20mA.

• Độ gợn điện áp đỉnh-đỉnh: Không vượt quá 30mVp-p.

• Độ gợn điện áp RMS: Không vượt quá 3mVrms.

• Thời gian đáp ứng tải: Không vượt quá 1ms.

• Màn hình: TFT 2,8 inch.

• Bộ nhớ: Lưu 4 nhóm thông số.

• Kết nối: USB.

• Hỗ trợ giao tiếp: SCPI.

• Nhiệt độ làm việc: 0–40°C.

Bộ nhớ 4 nhóm thông số giúp lưu nhanh các mức điện áp và dòng điện thường sử dụng. Ví dụ, người dùng có thể lưu sẵn mức 5V cho module USB, 9V cho thiết bị mạng, 12V cho bo mạch camera và 24V cho một số thiết bị điều khiển.

Lưu ý sử dụng và nguyên nhân hư hỏng

Trước khi cấp nguồn, luôn kiểm tra điện áp, giới hạn dòng điện, cực dương và cực âm. Không cấp nguồn khi chưa xác định rõ điện áp định mức của thiết bị cần kiểm tra.

Khi làm việc với bo mạch không rõ tình trạng, nên đặt giới hạn dòng thấp và tăng dần nếu cần. Không nên đặt dòng tối đa ngay từ đầu vì tình trạng chập mạch có thể làm nóng linh kiện, cháy đường mạch hoặc gây hư hỏng nặng hơn.

Một số lưu ý quan trọng khi sử dụng:

• Tắt đầu ra trước khi thay đổi dây đấu nối.

• Kiểm tra đúng cực dương và cực âm trước khi cấp nguồn.

• Không để hai đầu dây nguồn chạm nhau.

• Không cấp điện áp cao hơn mức cho phép của thiết bị.

• Không dùng dây nguồn bị hở, đứt hoặc oxy hóa.

• Không che khe tản nhiệt của bộ nguồn.

• Không đặt thiết bị gần nước, hóa chất hoặc khu vực có độ ẩm cao.

• Không đặt vật nặng lên màn hình hoặc núm điều chỉnh.

• Không tự tháo thiết bị khi chưa ngắt điện.

• Không sử dụng nguồn điện đầu vào không ổn định.

• Không vận hành liên tục ở tải cao trong môi trường quá nóng.

Một số nguyên nhân thường làm Owon SPE3051 gặp lỗi gồm:

• Đấu ngược cực nguồn đầu ra.

• Làm chập hai đầu dây cấp nguồn.

• Cấp nguồn vượt công suất hoặc vượt giới hạn dòng trong thời gian dài.

• Dùng dây dẫn quá nhỏ, dây hở hoặc tiếp xúc kém.

• Nguồn điện đầu vào chập chờn hoặc quá áp.

• Bụi bẩn làm ảnh hưởng khe tản nhiệt và quạt làm mát.

• Đặt thiết bị trong môi trường ẩm hoặc nhiệt độ cao.

• Làm rơi, va đập mạnh hoặc chèn ép mặt trước.

• Núm điều chỉnh bị kẹt, mòn hoặc xoay không ổn định.

• Nút đầu ra, nút chức năng hoặc màn hình bị ảnh hưởng do va đập.

• Cổng USB bị lỏng, oxy hóa hoặc gãy chân kết nối.

• Tự ý can thiệp mạch nguồn hoặc thay linh kiện không phù hợp.

Nếu bộ nguồn phát điện áp không ổn định, không giới hạn được dòng, màn hình hiển thị sai, đầu ra không có điện hoặc thiết bị nóng bất thường, không nên tiếp tục cấp nguồn cho bo mạch quan trọng.

Kiểm tra và sửa Owon SPE3051 tại Viện Máy Tính

Khi Owon SPE3051 không lên nguồn, không có điện áp đầu ra, không điều chỉnh được điện áp, không giới hạn được dòng điện, màn hình không hiển thị, núm xoay bị lỗi, đầu cọc nguồn lỏng, quạt không hoạt động hoặc cổng USB không nhận kết nối, hãy mang trực tiếp thiết bị đến Viện Máy Tính để kiểm tra.

Viện Máy Tính hỗ trợ kiểm tra, sửa chữa và hỗ trợ kỹ thuật cho bộ nguồn DC, thiết bị đo kiểm, thiết bị điện tử và dụng cụ kỹ thuật. Kỹ thuật viên kiểm tra nguồn vào, cầu chì, mạch nguồn, mạch điều khiển, màn hình TFT, núm điều chỉnh, phím chức năng, cọc đầu ra, quạt tản nhiệt, cổng USB, khả năng điều chỉnh điện áp, giới hạn dòng điện và độ ổn định đầu ra.

Quá trình kiểm tra và sửa chữa được thực hiện tại Viện Máy Tính. Khách hàng có thể ngồi xem trực tiếp quá trình kỹ thuật viên kiểm tra và xử lý thiết bị.

Khi mang bộ nguồn đến kiểm tra, nên đem theo Owon SPE3051, dây nguồn AC, dây cấp nguồn DC, đầu kẹp cá sấu, thiết bị đang cấp nguồn nếu có và thông tin về tình trạng lỗi. Mang đầy đủ phụ kiện giúp kỹ thuật viên kiểm tra đúng hiện tượng thực tế, xác định nguyên nhân nhanh hơn và xử lý phù hợp.

Kết luận

Owon SPE3051 là bộ nguồn DC một kênh phù hợp cho công việc sửa chữa, kiểm tra bo mạch và thử nghiệm thiết bị điện tử. Dải điện áp 0–30V, dòng điện 0–5A, công suất 150W, khả năng giới hạn dòng và độ phân giải điều chỉnh nhỏ giúp thiết bị đáp ứng nhiều nhu cầu kỹ thuật.

Để sử dụng ổn định, cần cài đúng điện áp, giới hạn dòng trước khi cấp nguồn, kiểm tra cực tính dây đấu nối, tránh chập mạch và bảo đảm bộ nguồn được tản nhiệt tốt. Không nên sử dụng thiết bị khi có dấu hiệu điện áp đầu ra sai, dòng điện không ổn định, phát nhiệt bất thường hoặc không kiểm soát được giới hạn dòng.

Khi Owon SPE3051 gặp lỗi nguồn, lỗi màn hình, lỗi núm điều chỉnh, lỗi đầu ra hoặc lỗi giới hạn dòng, mang trực tiếp thiết bị đến Viện Máy Tính để kiểm tra, sửa chữa và hỗ trợ kỹ thuật.
