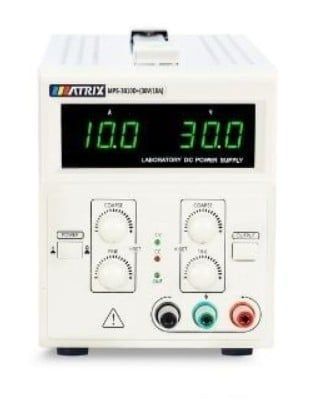

Matrix MPS-3010D+ là bộ nguồn DC tuyến tính để bàn một kênh thuộc MPS-D+ Series, cung cấp điện áp điều chỉnh liên tục từ 0 đến 30V và dòng điện từ 0 đến 10A. Với công suất định mức 300W, thiết bị phù hợp cho phòng sửa chữa điện tử, phòng thí nghiệm, trường học, dây chuyền kiểm tra sản phẩm và các công việc nghiên cứu cần nguồn DC ổn định có khả năng giới hạn dòng.
MPS-3010D+ hỗ trợ tự động chuyển đổi giữa Constant Voltage – CV và Constant Current – CC. Điện áp và dòng đều có núm chỉnh thô và tinh, đồng thời dòng giới hạn có thể được cài trước mà không cần short circuit đầu ra. Đây là điểm hữu ích khi cấp thử bo mạch chưa rõ tình trạng hoặc khi cần đặt giới hạn dòng trước khi kết nối tải.
Theo bảng thông số hiện hành của MATRIX TECHNOLOGY INC., phiên bản MPS-3010D+ có output 0–30V/0–10A, công suất 300W, độ phân giải hiển thị 100mV/10mA, độ chính xác hiển thị ≤0,2% + 2 digits tại 23°C ±5°C và ripple điện áp ≤3mVrms. Đây là nguồn tuyến tính chính hãng của MPS-D+ Series, không nên nhầm với các bộ nguồn switching 30V/10A có hình thức tương tự.
MPS-3010D+ được MATRIX xác định là linear DC regulated power supply. Đây là điểm cần ghi đúng vì trên thị trường có nhiều nguồn 30V/10A sử dụng công nghệ switching nhưng có hình thức bên ngoài tương tự.
Nguồn tuyến tính thường được lựa chọn trong các công việc đo kiểm cần đầu ra tương đối sạch và đáp ứng ổn định. MATRIX công bố ripple điện áp của đúng phiên bản MPS-3010D+ ở mức ≤3mVrms, trong khi ripple dòng là ≤10mArms.
Công suất định mức 300W được xác định từ khả năng đầu ra 30V × 10A. Tuy nhiên tải thực tế không phải lúc nào cũng sử dụng đồng thời toàn bộ công suất. Điện áp và dòng phải được cài theo yêu cầu của thiết bị cần cấp nguồn.
Ở chế độ CV, MPS-3010D+ giữ điện áp đầu ra gần mức người dùng đã cài trong khi dòng thay đổi theo tải, miễn dòng chưa đạt giới hạn CC.
Ví dụ khi đặt 12V và giới hạn dòng 3A, nếu bo mạch chỉ tiêu thụ 800mA thì nguồn duy trì gần 12V và hoạt động ở trạng thái CV. Đây là chế độ phổ biến khi cấp nguồn cho bo điều khiển, module, thiết bị điện tử và tải DC thông thường.
Voltage line regulation và load regulation của bản MPS-3010D+ đều được MATRIX công bố dưới mức 0,02% + 10mV, giúp hạn chế biến thiên điện áp do nguồn AC hoặc tải thay đổi trong phạm vi thiết kế.
Nếu tải cố lấy dòng lớn hơn mức đã đặt, bộ nguồn chuyển tự động sang Constant Current. Điện áp đầu ra khi đó có thể giảm để giữ dòng quanh giới hạn cài đặt.
CC đặc biệt hữu ích khi sửa chữa bo mạch. Ví dụ người dùng có thể đặt đúng điện áp nhưng giới hạn dòng ở mức thấp trước khi cấp nguồn. Nếu bo bị chập và cố lấy dòng lớn, nguồn sẽ chuyển sang CC thay vì tiếp tục cấp dòng không kiểm soát trong phạm vi khả năng thiết bị.
Cần lưu ý CC là chế độ điều khiển dòng của nguồn, không phải bảo đảm rằng mạch được cấp điện sẽ không hư trong mọi tình huống. Mức giới hạn dòng vẫn phải được kỹ thuật viên lựa chọn phù hợp.
MATRIX nhấn mạnh MPS-D+ Series có chức năng current preset without short-circuiting. Người dùng có thể đặt giới hạn dòng trước thông qua núm điều chỉnh thay vì phải nối tắt terminal output như trên một số nguồn DC kiểu cũ.
Tính năng này thuận tiện trong công việc sửa chữa vì giảm thao tác và cho phép chuẩn bị sẵn voltage/current trước khi đấu bo mạch cần kiểm tra.
Cả điện áp và dòng của MPS-3010D+ đều được trang bị hai cấp điều chỉnh. Núm Coarse dùng để thay đổi nhanh trên phạm vi lớn, còn Fine hỗ trợ tinh chỉnh gần giá trị mong muốn.
Ví dụ khi cần 19V cho một thiết bị, người dùng có thể dùng Coarse đưa điện áp tới gần 19V rồi sử dụng Fine để chỉnh chính xác hơn theo đồng hồ hiển thị.
Độ phân giải hiển thị chính hãng là 100mV cho điện áp và 10mA cho dòng. Vì vậy MPS-3010D+ phù hợp nguồn thử thông dụng, không nên mô tả là nguồn lập trình có khả năng hiển thị hoặc đặt tới mức 1mV/1mA.
Mặt trước MPS-3010D+ sử dụng hệ thống LED 3 digit để hiển thị voltage và current đồng thời. Người dùng có thể quan sát ngay điện áp đầu ra và mức dòng tải đang tiêu thụ mà không cần chuyển qua lại giữa các chế độ hiển thị.
MATRIX công bố display accuracy ≤0,2% + 2 digits tại nhiệt độ môi trường 23°C ±5°C. Nếu cần đo chính xác hơn mức hiển thị tích hợp, có thể sử dụng đồng hồ vạn năng hoặc thiết bị đo tham chiếu phù hợp.
Theo bảng specification chính hãng, MPS-3010D+ có voltage ripple ≤3mVrms và current ripple ≤10mArms. Đây là thông số riêng của model 30V/10A và không nên lấy mức ≤2mVrms của các phiên bản công suất thấp hơn trong MPS-D+ Series để gán cho MPS-3010D+.
Ripple thấp hữu ích khi cấp nguồn thử các bo analog, mạch audio, mạch điều khiển hoặc các hệ thống mà nhiễu nguồn có thể ảnh hưởng tới phép đo.
MPS-D+ Series sử dụng Smart Air Cooling. Hệ thống quạt giúp giải nhiệt phần công suất khi nguồn vận hành, đặc biệt với phiên bản 300W như MPS-3010D+.
MATRIX yêu cầu thiết bị phải được thông gió phù hợp và nối đất khi sử dụng. Không nên che các khe thoát khí hoặc đặt nguồn sát tường đến mức cản luồng gió.
Nếu quạt bị kẹt hoặc bụi bám nhiều, nhiệt độ linh kiện công suất có thể tăng. Đây là hạng mục cần kiểm tra khi nguồn nóng bất thường hoặc hoạt động không ổn định sau thời gian dài sử dụng.
MPS-3010D+ hỗ trợ điện áp đầu vào AC 220V/110V ±10%, 50/60Hz. Khi thiết bị có bộ chọn điện áp đầu vào, phải kiểm tra đúng vị trí trước khi cắm điện.
Nếu nguồn được đặt ở cấu hình 110V nhưng cấp trực tiếp điện lưới khoảng 220V, phần nguồn sơ cấp có nguy cơ hư hỏng nghiêm trọng. Với thiết bị đã qua sử dụng hoặc nhập từ thị trường khác, đây là bước cần kiểm tra trước khi bật máy.
Khả năng preset giới hạn dòng và chuyển CV/CC giúp MPS-3010D+ hỗ trợ cấp thử bo mạch, quan sát dòng tiêu thụ và phát hiện các dấu hiệu tải bất thường.
Dải điện áp 0–30V bao phủ nhiều mức thường gặp như 5V, 9V, 12V, 19V và 24V. Dòng tới 10A cũng cho phép xử lý nhiều tải có công suất lớn hơn nguồn 30V/3A hoặc 30V/5A.
Nguồn có thể được sử dụng để cấp điện cho prototype, module cảm biến, mạch khuếch đại, thiết bị nhúng và các thí nghiệm điện – điện tử.
MATRIX liệt kê school và laboratory là các môi trường sử dụng của MPS-D+ Series. CV/CC, núm chỉnh trực tiếp và hiển thị điện áp/dòng giúp thiết bị phù hợp cho các bài thực hành nguồn DC.
MPS-3010D+ cũng có thể cung cấp nguồn DC ổn định cho các bài kiểm tra chức năng hoặc kiểm tra lão hóa cơ bản của module và thiết bị phù hợp.
Các tình trạng dưới đây là những sự cố có thể xuất hiện do linh kiện lão hóa, quá tải, nguồn AC, quạt, đầu nối hoặc mạch công suất. Đây không phải khẳng định MPS-3010D+ có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra dây nguồn, điện áp 110/220V, cầu chì, công tắc nguồn, biến áp và mạch nguồn phụ trước khi xác định bo điều khiển hỏng.
Cần kiểm tra công tắc Output, terminal, mức current preset, mạch CV/CC và tầng transistor công suất. Nếu dòng giới hạn được đặt quá thấp, điện áp có thể tụt ngay khi đấu tải.
Có thể tải đã chạm giới hạn dòng, dây output có điện trở lớn hoặc mạch công suất không còn đáp ứng đúng. Cần quan sát trạng thái CV/CC để phân biệt lỗi nguồn với việc giới hạn dòng đang hoạt động bình thường.
Cần kiểm tra potentiometer chỉnh dòng, current shunt, mạch sense và vòng điều khiển CC.
Nếu ripple vượt nhiều so với specification ≤3mVrms, cần kiểm tra tụ lọc, mạch chỉnh lưu, transistor công suất, feedback và các linh kiện liên quan.
Bụi, bạc quạt hoặc mạch điều khiển quạt có thể cần kiểm tra. Không nên tiếp tục chạy tải cao lâu dài khi hệ thống làm mát không hoạt động đúng.
Nên so sánh output bằng đồng hồ tham chiếu. Nếu điện áp thực đúng nhưng màn hình sai, cần kiểm tra mạch đo và calibration thay vì thay ngay tầng công suất.
Các model cùng series có ngoại hình và cách bố trí mặt trước tương tự nhưng điện áp, dòng và ripple có thể khác nhau. Khi nhập sản phẩm phải ưu tiên đúng cột thông số MPS-3010D+ thay vì dùng chung specification của toàn bộ MPS-D+ Series.
Trước khi kết nối thiết bị cần kiểm tra đúng điện áp và cực tính. Nên đặt giới hạn dòng thấp trước khi cấp thử bo mạch chưa rõ tình trạng rồi tăng dần nếu cần.
Không nối nhầm cực dương và âm vào thiết bị nhạy cảm. Mặc dù nguồn có thể giới hạn dòng, đảo cực vẫn có thể gây hỏng linh kiện trên tải.
Không che khe thông gió. Phiên bản 30V/10A có công suất tới 300W nên khả năng giải nhiệt đặc biệt quan trọng khi chạy dòng lớn trong thời gian dài.
Phải nối đất thiết bị theo hướng dẫn của MATRIX. Khi sử dụng output floating hoặc ghép với thiết bị đo khác, cần hiểu rõ điểm ground để tránh tạo đường nối đất ngoài ý muốn.
Nguồn có điện áp đầu ra điều chỉnh liên tục từ 0 đến 30VDC.
Dòng định mức điều chỉnh từ 0 đến 10A.
Công suất định mức do MATRIX công bố là 300W.
MATRIX chính thức xếp MPS-D+ Series, bao gồm MPS-3010D+, vào nhóm Linear DC Regulated Power Supply.
Có. Nguồn tự động chuyển giữa Constant Voltage và Constant Current theo tải và giới hạn người dùng thiết lập.
Không. Một trong những tính năng hãng nhấn mạnh là preset dòng trực tiếp mà không cần short terminal output.
Bảng specification hiện hành ghi voltage ripple ≤3mVrms và current ripple ≤10mArms.
Có. Hãng công bố đầu vào AC220V/110V ±10%, 50/60Hz. Cần kiểm tra đúng cấu hình input của thiết bị trước khi bật nguồn.
Bảng thông số chính hãng hiện ghi khối lượng tịnh của model MPS-3010D+ khoảng 7kg.
Có thể dùng để cấp thử laptop hoặc bo mạch có yêu cầu điện áp và dòng nằm trong phạm vi 0–30V/0–10A. Cần đặt đúng điện áp, cực tính và giới hạn dòng trước khi kết nối.
Matrix MPS-3010D+ là bộ nguồn DC tuyến tính một kênh 0–30V/0–10A công suất 300W, hỗ trợ CV/CC tự động, preset giới hạn dòng không cần short, điều chỉnh điện áp/dòng thô và tinh, LED 3 digit cùng hệ thống làm mát thông minh.
Khi thiết bị gặp tình trạng không lên nguồn, không có output, điện áp tụt bất thường, không chuyển CV/CC, dòng giới hạn sai, ripple tăng cao, quạt không hoạt động hoặc LED hiển thị sai, cần kiểm tra nguồn AC, cầu chì, biến áp, cầu chỉnh lưu, tụ lọc, transistor công suất, current shunt, feedback và hệ thống làm mát.
Nếu cần kiểm tra mạch nguồn, transistor công suất, CV/CC, current shunt, tụ lọc, quạt, LED hiển thị, potentiometer hoặc terminal của bộ nguồn DC tuyến tính Matrix MPS-3010D+ 30V/10A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
