Bộ nguồn DC UniSource PS3010 30V 10A hiển thị LED

Bộ nguồn DC UniSource PS3010 30V 10A hiển thị LED

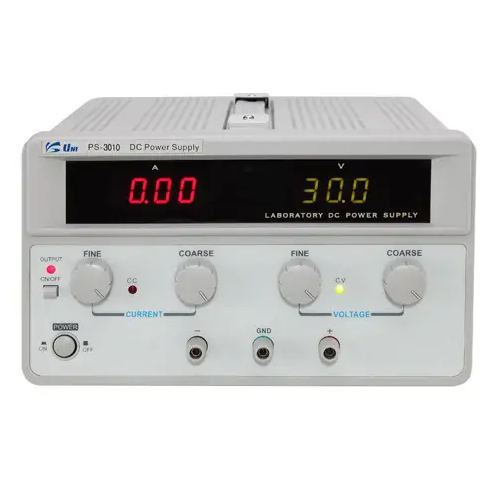

UniSource PS3010 là bộ nguồn DC một kênh, cung cấp điện áp điều chỉnh liên tục từ 0–30V và dòng điện từ 0–10A. Thiết bị được thiết kế cho phòng thí nghiệm, trường đại học, khu vực đào tạo kỹ thuật và dây chuyền sản xuất cần nguồn DC ổn định để thử nghiệm hoặc cấp điện cho thiết bị.

PS3010 có hai đồng hồ số LED ba chữ số hiển thị riêng điện áp và dòng điện. Cách hiển thị này giúp người dùng quan sát trực tiếp thông số đầu ra trong quá trình kiểm tra tải.

Nguồn DC cho thử nghiệm và đào tạo

Với đầu ra 30V và 10A, UniSource PS3010 phù hợp cho các tác vụ kỹ thuật cần kiểm soát nguồn điện một chiều. Người dùng có thể điều chỉnh điện áp theo yêu cầu của thiết bị tải, đồng thời theo dõi lượng dòng điện tiêu thụ thực tế.

Thiết bị phù hợp trong các tình huống:

• Thử nghiệm bo mạch điện tử.

• Thực hành tại phòng lab và trường học.

• Cấp nguồn cho module điều khiển.

• Kiểm tra cảm biến, relay và mạch tự động hóa.

• Kiểm tra thiết bị sử dụng nguồn 5V, 9V, 12V, 19V hoặc 24V.

• Kiểm tra mạch nguồn, mạch sạc và mạch điều khiển.

• Cấp nguồn cho các dự án Arduino, ESP hoặc Raspberry Pi.

• Theo dõi dòng tiêu thụ của thiết bị.

• Hỗ trợ kiểm tra bo mạch có dấu hiệu chập nguồn.

• Cấp nguồn thử trong khu vực sản xuất và sửa chữa.

Công suất đầu ra tối đa được xác định theo điện áp và dòng điện đang sử dụng. Khi cấp nguồn 30V với dòng điện 10A, công suất tải đạt mức tối đa 300W.

Hiển thị điện áp và dòng điện riêng

UniSource PS3010 có hai đồng hồ kỹ thuật số mặt trước. Một đồng hồ hiển thị điện áp đầu ra, đồng hồ còn lại hiển thị dòng điện tải đang tiêu thụ.

Màn hình LED ba chữ số giúp người dùng nhanh chóng nhận biết thay đổi nguồn khi điều chỉnh núm vặn hoặc khi thiết bị tải phát sinh dấu hiệu bất thường. Nếu dòng điện tăng cao ngoài dự kiến, cần ngắt đầu ra và kiểm tra thiết bị trước khi tiếp tục cấp nguồn.

Thiết bị hỗ trợ hai chế độ vận hành cơ bản:

• Chế độ điện áp không đổi: Duy trì mức điện áp đầu ra theo giá trị đã cài đặt.

• Chế độ dòng điện không đổi: Giới hạn dòng điện đầu ra theo ngưỡng thiết lập khi tải kéo dòng cao.

Chế độ dòng điện không đổi hữu ích khi kiểm tra bo mạch chưa rõ tình trạng, vì giúp người dùng giới hạn dòng điện trước khi cấp nguồn cho tải.

Cách cấp nguồn an toàn

Trước khi kết nối UniSource PS3010 với thiết bị, cần xác định đúng điện áp định mức, cực dương, cực âm và mức dòng điện phù hợp. Không nên cấp nguồn trực tiếp cho bo mạch khi chưa kiểm tra yêu cầu nguồn đầu vào.

Với bo mạch nhỏ hoặc thiết bị nghi ngờ chập, nên đặt dòng giới hạn ở mức thấp trước. Sau khi quan sát điện áp và dòng điện hiển thị ổn định, người dùng mới tăng dần giới hạn dòng nếu công việc yêu cầu.

Một số nguyên tắc cần lưu ý:

• Kiểm tra đúng cực dương và cực âm trước khi kết nối.

• Tắt đầu ra trước khi thay đổi dây đấu nối.

• Không để hai đầu dây nguồn chạm nhau.

• Không dùng dây dẫn bị hở, đứt hoặc lỏng đầu kẹp.

• Không đặt nguồn tại nơi ẩm, nhiều bụi hoặc có nguy cơ dính nước.

• Không che vị trí thông gió khi nguồn đang vận hành.

• Không để thiết bị hoạt động quá tải trong thời gian dài.

• Không tự tháo vỏ nguồn khi vẫn còn kết nối điện.

• Rút điện trước khi vệ sinh hoặc di chuyển thiết bị.

Dấu hiệu cần kiểm tra bộ nguồn

Sau thời gian sử dụng, bộ nguồn DC có thể gặp lỗi do quá tải, chập đầu ra, dây kết nối kém, bụi bẩn hoặc linh kiện bên trong suy giảm. Không nên dùng tiếp bộ nguồn để cấp điện cho bo mạch quan trọng khi thông số đầu ra không còn ổn định.

Một số dấu hiệu cần chú ý gồm:

• Bộ nguồn không lên điện.

• Không có điện áp đầu ra.

• Điện áp hiển thị khác với mức đã điều chỉnh.

• Dòng điện hiển thị tăng bất thường.

• Không điều chỉnh được điện áp hoặc dòng điện.

• Màn hình LED không sáng hoặc hiển thị chập chờn.

• Cọc đầu ra lỏng, nóng hoặc có dấu hiệu cháy xém.

• Nguồn phát tiếng kêu lạ.

• Thiết bị nóng bất thường khi cấp tải.

• Có mùi khét hoặc dấu hiệu cháy linh kiện.

Các lỗi này có thể xuất phát từ cầu chì, mạch nguồn, mạch điều chỉnh, đồng hồ hiển thị, núm chỉnh, cọc đầu ra hoặc hệ thống dây dẫn. Việc kiểm tra đúng nguyên nhân giúp tránh thay linh kiện không cần thiết và hạn chế rủi ro cho thiết bị tải.

Hỗ trợ kỹ thuật tại Viện Máy Tính

Nếu UniSource PS3010 không ổn định điện áp, không giới hạn được dòng, mất hiển thị LED, không có đầu ra hoặc nóng bất thường, hãy mang trực tiếp thiết bị đến Viện Máy Tính để kỹ thuật viên kiểm tra.

Viện Máy Tính hỗ trợ kiểm tra và sửa chữa bộ nguồn DC, thiết bị đo kiểm, mạch nguồn và các thiết bị điện tử liên quan. Quá trình kiểm tra có thể đánh giá nguồn đầu vào, cầu chì, núm điều chỉnh, đồng hồ LED, cọc đầu ra, khả năng vận hành chế độ điện áp không đổi, dòng điện không đổi và độ ổn định của nguồn cấp.

Khách hàng có thể ngồi xem trực tiếp quá trình kỹ thuật viên kiểm tra thiết bị. Khi mang bộ nguồn đến, nên đem theo dây nguồn, dây đầu ra, đầu kẹp cá sấu và thiết bị tải đang sử dụng nếu có để việc kiểm tra sát với tình trạng thực tế.

Liên hệ hotline/Zalo 0967891080 để được hướng dẫn trước khi mang UniSource PS3010 đến Viện Máy Tính.

Kết luận

UniSource PS3010 là bộ nguồn DC một kênh phù hợp cho môi trường đào tạo, kiểm tra thiết bị, sửa chữa điện tử và thử nghiệm mạch. Dải điều chỉnh 0–30V, dòng tải đến 10A cùng hai màn hình LED riêng cho điện áp và dòng điện giúp người dùng chủ động kiểm soát nguồn cấp.

Sử dụng đúng điện áp, giới hạn dòng phù hợp và theo dõi thông số hiển thị thường xuyên sẽ giúp giảm rủi ro cho bo mạch và thiết bị tải. Khi nguồn có dấu hiệu đầu ra bất thường hoặc không vận hành ổn định, nên đưa thiết bị đến Viện Máy Tính để kiểm tra kịp thời.
