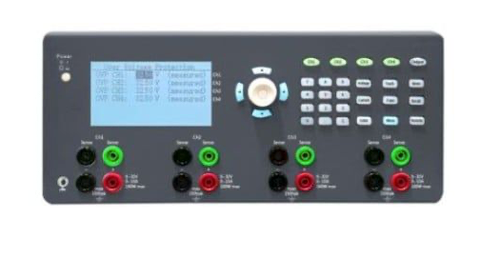

Matrix MFP-3004 là bộ nguồn DC lập trình hiệu suất cao thuộc MFP-3000 Series, được thiết kế với 4 kênh đầu ra độc lập dành cho phòng thí nghiệm, nghiên cứu R&D, hệ thống ATE, kiểm tra sản xuất và các ứng dụng cần điều khiển nhiều nguồn DC trên cùng một thiết bị. Mỗi kênh hỗ trợ điện áp từ 0–32V, dòng tới 10A và công suất định mức tối đa 160W, trong khi tổng công suất đầu ra đồng thời của toàn bộ thiết bị đạt tối đa 384W.
MFP-3004 sử dụng kiến trúc nguồn dựa trên biến áp truyền thống kết hợp electronic preregulator và secondary linear regulator. MATRIX xếp thiết bị vào nhóm Linear Power Supply. Cấu trúc này hướng tới khả năng cung cấp công suất cao nhưng vẫn duy trì ripple thấp, với thông số điện áp ≤1,5mVrms và dòng ≤1mArms trong băng thông 20Hz–20MHz.
Ngoài khả năng điều khiển độc lập bốn kênh, Matrix MFP-3004 còn hỗ trợ ghép nối tiếp tới 128V, ghép song song tới 40A, Tracking/Synchronous Mode, List sequence, EasyArb, mô phỏng đường cong sạc pin, electronic fuse, OVP/OCP/OTP, Remote Sense và điều khiển từ xa qua RS-232/USB. LAN là giao tiếp tùy chọn từ nhà sản xuất.
MFP-3004 có bốn channel có thông số danh định giống nhau. Mỗi kênh có thể được thiết lập độc lập trong khoảng 0–32V và 0–10A, cho phép cấp nhiều rail nguồn khác nhau cho cùng một DUT hoặc đồng thời cấp nguồn cho nhiều thiết bị.
Các đầu ra được MATRIX mô tả là cách ly và không nối đất trực tiếp. Cấu hình floating này mang lại sự linh hoạt khi ghép kênh hoặc xây dựng các hệ thống nguồn nhiều rail. Tuy nhiên khi ghép với oscilloscope hay thiết bị có earth ground, người vận hành vẫn phải kiểm tra kỹ đường mass để tránh short ngoài ý muốn.
Đây là điểm kỹ thuật quan trọng nhất khi nhập dữ liệu MFP-3004. Datasheet ghi mỗi channel có range 0–32V và 0–10A, nhưng công suất tối đa của mỗi channel chỉ 160W.
Manual giải thích hệ thống sử dụng intelligent power management. Khi điện áp vượt 16V, dòng tối đa phải giảm theo công thức I = P/U. Ví dụ tại 24V, dòng tối đa khoảng 6,67A. Tại 32V, giới hạn 160W tương ứng khoảng 5A.
Vì vậy không được tính 32V × 10A = 320W rồi mô tả mỗi channel là 320W. Đây là range điện áp và range dòng cực đại ở các điều kiện khác nhau, không phải điểm vận hành đồng thời.
Mặc dù bốn channel đều có khả năng đạt tới 160W riêng lẻ, MATRIX giới hạn tổng công suất đầu ra của MFP-3004 ở mức 384W.
Do đó cũng không được tính 160W × 4 = 640W rồi coi đó là công suất liên tục của toàn máy. Hệ thống quản lý công suất phân phối năng lượng giữa các channel và sẽ giới hạn hoặc bảo vệ khi tổng yêu cầu vượt khả năng của thiết bị.
Điện áp có setting và readback resolution 1mV. Đối với dòng dưới 1A, độ phân giải đạt 0,2mA; từ 1A trở lên là 1mA.
Trang giới thiệu hãng dùng cụm “high resolution 1mV/0.1mA”, nhưng bảng specification chi tiết hiện hành ghi dòng 0,2mA khi dưới 1A. Khi nhập thông số kỹ thuật chi tiết nên ưu tiên bảng specification của đúng MFP-3004.
Resolution cũng không đồng nghĩa với accuracy. Setting accuracy điện áp được công bố ≤0,05% + 5mV; dòng ≤0,1% + 5mA.
MFP-3004 có voltage ripple ≤1,5mVrms và current ripple ≤1mArms theo bảng kỹ thuật, đo trong băng thông 20Hz–20MHz.
Mức ripple thấp giúp thiết bị phù hợp cho mạch analog, cảm biến, audio, thiết bị đo và những hệ thống yêu cầu nguồn DC sạch. Đây cũng là một lợi thế của kiến trúc preregulator kết hợp tầng điều chỉnh tuyến tính mà MATRIX sử dụng.
Bốn channel có thể được ghép nối tiếp theo hướng dẫn của MATRIX để tăng điện áp tổng. Với MFP-3004, bảng specification công bố mức tối đa khi series là 128V.
Mức 128VDC là điện áp nguy hiểm. Khi sử dụng cấu hình series cao áp cần dây dẫn, đầu nối, tải và quy trình bảo vệ phù hợp. Không chạm terminal khi đang cấp điện.
Khi cần dòng cao hơn một channel, MFP-3004 cho phép parallel các output. Bảng hãng ghi dòng tối đa khi ghép song song có thể đạt 40A, trong khi vẫn phải tuân thủ giới hạn công suất tổng 384W.
Manual yêu cầu các kênh parallel được đặt cùng điện áp và phân bổ giới hạn dòng phù hợp. Dây output nên có tiết diện tương đương và chiều dài gần bằng nhau để hạn chế chênh lệch phân phối dòng.
Chức năng Tracking cho phép liên kết nhiều channel. Khi thay đổi điện áp hoặc current limit của một channel được liên kết, các channel khác có thể thay đổi tương ứng.
Tính năng này đặc biệt hữu ích với nguồn đối xứng, hệ thống nhiều rail hoặc bài thử cần đồng bộ các mức nguồn thay vì cài từng channel thủ công.
MFP-3004 không chỉ tạo nguồn DC tĩnh mà còn hỗ trợ quá trình thay đổi điện áp và dòng theo chuỗi. Manual gọi chức năng lập trình waveform là EasyArb.
Người dùng có thể tạo các bước điện áp/dòng trực tiếp trên thiết bị hoặc truyền waveform từ hệ thống điều khiển. Manual nêu time range tối thiểu khoảng 10ms cho arbitrary process.
List Sequence phù hợp cho power-cycle test, kiểm tra startup, mô phỏng biến đổi nguồn hoặc các bài kiểm tra tự động cần nhiều mức điện áp nối tiếp nhau.
MATRIX liệt kê Battery Charging Curve Simulation là một chức năng của MFP-3000 Series. Thiết bị có thể tạo profile điện áp và dòng theo chương trình để phục vụ nghiên cứu hoặc mô phỏng quá trình cấp nguồn.
Tính năng này không có nghĩa nguồn tự động thay thế mọi bộ sạc chuyên dụng. Với pin thật, người dùng phải thiết lập profile phù hợp với hóa học pin, giới hạn điện áp, dòng và quy trình an toàn của nhà sản xuất battery.
Mỗi channel có electronic fuse nhằm bảo vệ DUT khi xảy ra quá dòng. MATRIX còn cho phép liên kết logic fuse giữa nhiều channel để khi một rail gặp lỗi, các channel liên quan có thể được tắt theo cấu hình.
Bảng specification ghi response time của electronic fuse <10ms và Fuse Delay có thể cài từ 0 đến 250ms theo bước 10ms.
Khả năng chỉnh delay hữu ích với DUT có dòng khởi động cao trong thời gian ngắn, tránh fuse kích hoạt quá sớm nhưng vẫn duy trì bảo vệ khi sự cố kéo dài.
MFP-3004 tích hợp Over Voltage Protection, Over Current Protection và Over Temperature Protection. Các giới hạn bảo vệ có thể được cấu hình cho từng channel để phù hợp với DUT.
Ngoài ra các output còn được hãng mô tả có bảo vệ overload và short circuit. Dù vậy, người sử dụng vẫn cần cài thông số phù hợp trước khi bật output; protection không thay thế việc xác nhận điện áp và cực tính.
Khi tải đặt xa nguồn hoặc dòng lớn, điện trở của dây dẫn có thể làm điện áp tại DUT thấp hơn điện áp đo ngay terminal nguồn.
MFP-3004 hỗ trợ SENSE để lấy phản hồi ngay tại tải và bù sụt áp trên đường dây. Specification ghi khả năng compensation tối đa khoảng 1V.
Sense line gần như không mang dòng tải và phải được đấu đúng cực. Đấu nhầm remote sense có thể làm hệ thống regulation hoạt động bất thường.
MATRIX trang bị RS-232 và USB tiêu chuẩn cho MFP-3004 để điều khiển từ máy tính hoặc hệ thống ATE. Response time của remote communication được hãng công bố <50ms.
LAN là tùy chọn và được hãng ghi manufacturer installed only. Do đó không nên nhập “có LAN tiêu chuẩn” nếu chưa kiểm tra cấu hình của thiết bị thực tế.
Manual MFP-3000 cho phép lưu tối đa 10 cấu hình vào các vị trí nhớ từ 0 đến 9. Người dùng có thể lưu các thông số thử thường dùng và gọi lại khi cần.
Chức năng Store/Recall giúp giảm thời gian thiết lập khi một quy trình kiểm tra phải lặp lại nhiều lần với cùng voltage/current và protection settings.
Các biểu hiện dưới đây là các sự cố có thể phát sinh do tải, quá nhiệt, linh kiện lão hóa, dây dẫn, phần công suất hoặc giao tiếp. Đây không phải khẳng định Matrix MFP-3004 có lỗi thiết kế.
Cần kiểm tra nguồn AC110/220V, dây nguồn, cầu chì, nguồn phụ, biến áp và bo điều khiển.
Cần kiểm tra Output state, OVP/OCP, Electronic Fuse, current limit và phần công suất của đúng kênh đó.
Đây có thể hoàn toàn bình thường. Mỗi channel bị giới hạn 160W nên ở 32V dòng cực đại chỉ khoảng 5A. Dòng 10A áp dụng ở vùng điện áp thấp hơn phù hợp với giới hạn công suất.
Cần kiểm tra tổng công suất. MFP-3004 chỉ cho phép tổng đầu ra tối đa 384W dù mỗi kênh có định mức riêng 160W.
Kiểm tra dây output và sụt áp trên đường dây. Có thể sử dụng Remote Sense nếu mức drop nằm trong khả năng compensation của thiết bị.
Kiểm tra current limit và fuse delay. DUT có inrush current có thể yêu cầu delay phù hợp nhưng vẫn phải nằm trong giới hạn an toàn.
Cần kiểm tra USB/RS-232, baud rate, cáp, driver và cấu hình giao tiếp trước khi kết luận communication board bị lỗi.
Thiết bị có 4 kênh đầu ra độc lập.
Mỗi channel có range 0–32V và 0–10A nhưng bị giới hạn công suất tối đa 160W.
Không ở trạng thái liên tục theo định mức 160W. 32V × 10A tương đương 320W, vượt gấp đôi công suất mỗi channel. Tại 32V, giới hạn 160W tương ứng khoảng 5A.
Tổng output tối đa của toàn thiết bị được MATRIX công bố là 384W.
Bảng specification công bố điện áp tối đa khi ghép nối tiếp là 128V.
Dòng danh nghĩa tối đa khi ghép song song bốn kênh là 40A, nhưng vẫn phải tuân thủ giới hạn công suất tổng 384W.
Voltage resolution 1mV. Current resolution trong bảng specification là 0,2mA dưới 1A và 1mA từ 1A trở lên.
Có. RS-232 và USB là giao tiếp tiêu chuẩn. LAN là tùy chọn lắp từ nhà sản xuất.
Có. Khả năng bù sụt áp tối đa được công bố khoảng 1V.
Có. Fuse có thể cấu hình theo từng channel, liên kết logic giữa các kênh và điều chỉnh delay 0–250ms.
Matrix MFP-3004 là bộ nguồn DC lập trình 4 kênh với range 0–32V/0–10A trên mỗi channel, giới hạn 160W mỗi kênh và tổng công suất toàn máy tối đa 384W. Thiết bị hỗ trợ Series/Parallel, Tracking, EasyArb, List Sequence, Electronic Fuse, OVP/OCP/OTP, Remote Sense và điều khiển USB/RS-232.
Khi thiết bị gặp tình trạng không khởi động, một channel mất output, voltage/current readback sai, Electronic Fuse kích hoạt bất thường, không ghép Series/Parallel, Remote Sense lỗi, ripple tăng hoặc mất kết nối điều khiển, cần kiểm tra phần nguồn, preregulator, linear regulator, current shunt, feedback, protection và communication interface.
Nếu cần kiểm tra mạch nguồn, transistor công suất, current shunt, feedback, Remote Sense, Electronic Fuse, OVP/OCP/OTP, giao tiếp USB/RS-232/LAN hoặc hiệu chuẩn bộ nguồn lập trình Matrix MFP-3004 4 kênh, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
