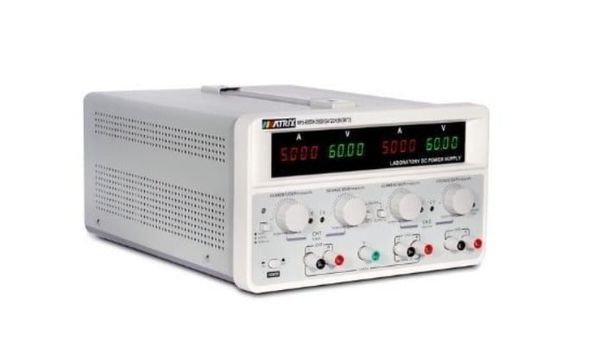

Matrix MPS-3005H-3 là bộ nguồn DC tuyến tính 3 kênh thuộc dòng MPS-H-3 của MATRIX TECHNOLOGY INC., được thiết kế cho phòng thí nghiệm, nghiên cứu phát triển điện tử, sửa chữa bo mạch, đào tạo và các hệ thống kiểm tra cần nhiều đường nguồn DC độc lập. Hai kênh chính CH1 và CH2 có thể điều chỉnh từ 0–30V và 0–5A, trong khi CH3 cung cấp cố định 5V/3A.
Hai kênh CH1 và CH2 hỗ trợ chế độ Constant Voltage – CV và Constant Current – CC, có công tắc output độc lập, chức năng đặt trước giới hạn dòng mà không cần nối tắt đầu ra và khả năng ghép nối tiếp hoặc song song bằng thao tác trực tiếp trên thiết bị. Khi chuyển sang series hoặc parallel, nguồn hiển thị trực tiếp giá trị điện áp và dòng tương ứng để người dùng dễ theo dõi.
Theo thông số chính hãng MATRIX, MPS-3005H-3 đạt độ phân giải cài đặt và đọc lại 10mV cho điện áp, 1mA cho dòng; ripple và noise điện áp ≤2mVrms, dòng ≤5mArms. Đây là nguồn tuyến tính, vì vậy phù hợp cho các ứng dụng cần đầu ra DC có độ gợn thấp hơn nhiều nguồn switching phổ thông.
MPS-3005H-3 có ba đầu ra. Trong đó CH1 và CH2 là hai kênh chính có khả năng điều chỉnh độc lập từ 0 đến 30V và từ 0 đến 5A. CH3 là đầu ra phụ cố định 5V/3A, phù hợp cho các mạch logic, vi điều khiển và module cần nguồn 5V.
Cấu hình này thuận tiện hơn nguồn một kênh khi cần cấp nhiều mức điện áp trên cùng một bo mạch. Ví dụ CH1 có thể đặt 12V, CH2 đặt một mức DC khác trong giới hạn 30V, còn CH3 cung cấp 5V cho phần logic.
CH3 là đầu ra 5V cố định nên không được mô tả là kênh điều chỉnh 0–30V. Đây là điểm dễ nhập sai nếu chỉ nhìn thông tin “3-channel 30V 5A”.
CH1 và CH2 hỗ trợ cả CV và CC. Khi tải tiêu thụ dòng thấp hơn giới hạn cài đặt, nguồn làm việc ở chế độ Constant Voltage và duy trì điện áp gần giá trị đã chọn.
Nếu tải yêu cầu dòng vượt mức giới hạn, nguồn chuyển sang Constant Current và giảm điện áp đầu ra để duy trì dòng theo giới hạn. Chế độ CC đặc biệt hữu ích khi kiểm tra bo mạch chưa rõ tình trạng hoặc khi cần hạn chế dòng trong quá trình thử nghiệm.
MATRIX còn trang bị chức năng preset dòng không cần short terminal. Người dùng có thể đặt giới hạn dòng trước khi kết nối tải thay vì nối tắt đầu ra như trên một số bộ nguồn truyền thống.
Hai kênh điều chỉnh chính có công tắc output riêng. Nhờ đó người dùng có thể thiết lập điện áp và dòng trước, sau đó mới bật đầu ra khi đã kiểm tra đúng giá trị.
Khả năng điều khiển từng kênh riêng cũng thuận tiện khi thử bo có nhiều rail nguồn. Kỹ thuật viên có thể cấp hoặc ngắt từng rail theo thứ tự cần thiết mà không phải tháo dây khỏi terminal.
MPS-3005H-3 hỗ trợ ghép nối tiếp hai kênh chính bằng chức năng tích hợp. Khi hai nguồn 0–30V được sử dụng theo cấu hình series phù hợp, điện áp tổng có thể được tăng lên so với một kênh đơn trong giới hạn hệ thống.
Một ứng dụng phổ biến khác là tạo nguồn đối xứng dương – 0 – âm cho mạch analog hoặc amplifier khi bố trí điểm giữa phù hợp. Việc đấu nối phải theo sơ đồ và hướng dẫn của MATRIX để tránh short giữa các terminal.
Hãng thiết kế chức năng one-click series và hiển thị trực tiếp giá trị sau khi ghép, giúp giảm thao tác so với việc nối thủ công hai nguồn độc lập.
Hai kênh chính cũng hỗ trợ parallel mode. Trong cấu hình phù hợp, chế độ song song được sử dụng khi ứng dụng cần dòng lớn hơn khả năng của một kênh riêng lẻ tại cùng mức điện áp.
Không nên tự nối song song hai nguồn độc lập bằng dây ngoài nếu chưa cài đúng chế độ. MPS-H-3 có chức năng nội bộ dành riêng cho series/parallel và người dùng nên sử dụng đúng cơ chế của thiết bị.
MATRIX công bố cả set resolution và readback resolution của CH1/CH2 ở mức 10mV cho điện áp và 1mA cho dòng. Đây là mức phân giải tốt cho nguồn bench phục vụ nghiên cứu và sửa chữa.
Set accuracy và readback accuracy của điện áp được công bố ≤0,03% + 10mV, còn dòng ≤0,1% + 5mA. Khi công việc yêu cầu xác nhận chính xác cao hơn, nên kiểm tra output bằng đồng hồ vạn năng chuẩn phù hợp.
Một ưu điểm của thiết kế linear power supply là khả năng cung cấp điện áp DC với độ gợn thấp. MATRIX công bố ripple và noise điện áp của MPS-H-3 Series ở mức ≤2mVrms, còn dòng ≤5mArms.
Độ gợn thấp có lợi khi cấp nguồn cho mạch analog, audio, cảm biến hoặc các mạch đo mà nhiễu nguồn có thể ảnh hưởng tới tín hiệu đầu ra.
Nếu nguồn đã sử dụng lâu và đo được ripple tăng mạnh so với bình thường, cần kiểm tra tụ lọc, chỉnh lưu, transistor công suất, feedback và các linh kiện điều khiển.
MATRIX sử dụng multi-turn potentiometer để điều chỉnh điện áp. Thiết kế nhiều vòng cho phép thay đổi giá trị mượt và dễ tinh chỉnh hơn biến trở một vòng trên các nguồn bench cơ bản.
Khi potentiometer bị mòn hoặc oxy hóa sau thời gian dài sử dụng, điện áp cài đặt có thể nhảy hoặc khó chỉnh ổn định. Đây là một trong những hạng mục có thể cần vệ sinh hoặc thay thế khi sửa nguồn cũ.
MPS-3005H-3 hỗ trợ nguồn AC 110V/220V có thể lựa chọn, tần số 50Hz hoặc 60Hz. Trước khi cấp điện phải kiểm tra thiết bị đang được đặt đúng điện áp lưới tại nơi sử dụng.
Đặc biệt với thiết bị đã qua sử dụng hoặc nhập từ thị trường 110V, việc cấp trực tiếp 220V khi selector đặt sai có thể gây hư hỏng phần nguồn sơ cấp.
MATRIX liệt kê RS-232, RS-485 và USB dưới dạng optional accessories, manufacturer installed only. Điều này có nghĩa các giao tiếp trên không phải mặc định có sẵn trên mọi MPS-3005H-3.
Khi nhập sản phẩm không nên ghi “có sẵn USB/RS485” nếu chưa kiểm tra đúng thiết bị. Chỉ nên mô tả là hỗ trợ tùy chọn giao tiếp được lắp từ nhà sản xuất.
Các biểu hiện dưới đây là những sự cố có thể phát sinh do nguồn AC, linh kiện lão hóa, quá tải, quạt, potentiometer, terminal hoặc mạch điều khiển. Đây không phải khẳng định MPS-3005H-3 có lỗi thiết kế.
Cần kiểm tra dây nguồn, selector 110/220V, cầu chì, công tắc nguồn, biến áp, cầu chỉnh lưu và mạch nguồn phụ.
Kiểm tra công tắc output riêng của kênh, mức giới hạn dòng, terminal, transistor công suất và mạch CV/CC của kênh tương ứng.
CH3 là mạch nguồn cố định riêng 5V/3A nên cần kiểm tra phần điều áp, bảo vệ và terminal của kênh này thay vì chỉnh potentiometer CH1/CH2.
Nguồn có thể đã chuyển sang CC vì tải vượt giới hạn dòng. Nếu chưa đạt mức giới hạn nhưng điện áp vẫn tụt nhiều, cần kiểm tra đường công suất, dây output và load regulation.
Cần kiểm tra công tắc chế độ, relay hoặc mạch switching nội bộ liên quan tới chức năng ghép CH1/CH2.
Tụ lọc lão hóa, chỉnh lưu hoặc tầng điều áp có thể làm ripple tăng. Mức specification chính hãng của series là ≤2mVrms đối với điện áp.
Thiết bị có 3 kênh: hai kênh điều chỉnh CH1/CH2 và một kênh 5V cố định.
Mỗi kênh có thể điều chỉnh từ 0–30V và 0–5A.
Không. Theo MATRIX, CH3 là đầu ra cố định 5V/3A.
MATRIX chính thức xếp MPS-H-3 Series vào nhóm 3-channel Linear DC Power Supply.
Có. CH1 và CH2 hỗ trợ Constant Voltage và Constant Current.
Có. CH1 và CH2 hỗ trợ chế độ series và parallel thông qua cơ chế tích hợp của nguồn.
MATRIX công bố ripple và noise điện áp ≤2mVrms, dòng ≤5mArms.
RS-232, RS-485 và USB được hãng liệt kê là tùy chọn lắp tại nhà sản xuất, không phải cấu hình mặc định trên mọi máy.
Có. Nguồn đầu vào hỗ trợ lựa chọn 110V/220V, 50/60Hz. Cần kiểm tra đúng cấu hình trước khi cấp điện.
Matrix MPS-3005H-3 là bộ nguồn DC tuyến tính 3 kênh, trong đó CH1 và CH2 điều chỉnh 0–30V/0–5A, CH3 cố định 5V/3A. Thiết bị hỗ trợ CV/CC, preset dòng, output độc lập, ghép series/parallel, độ phân giải 10mV/1mA và ripple điện áp ≤2mVrms.
Khi nguồn gặp tình trạng không lên điện, một kênh mất output, không chuyển CV/CC, CH3 mất 5V, điện áp tụt khi tải, chức năng series/parallel không hoạt động hoặc ripple tăng cao, cần kiểm tra biến áp, chỉnh lưu, tụ lọc, transistor công suất, current shunt, potentiometer, feedback và mạch điều khiển tương ứng.
Nếu cần kiểm tra biến áp, mạch chỉnh lưu, transistor công suất, CV/CC, current shunt, CH3 5V, mạch ghép series/parallel, terminal hoặc các hạng mục liên quan đến bộ nguồn tuyến tính một chiều Matrix MPS-3005H-3 3 kênh, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
