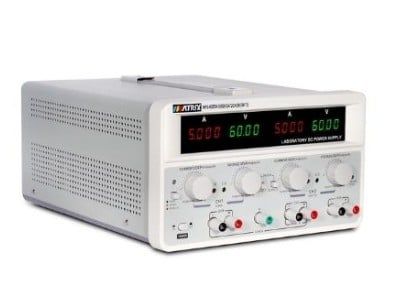

Matrix MPS-6005H-3 là bộ nguồn DC tuyến tính 3 kênh thuộc MPS-H-3 Series của MATRIX TECHNOLOGY INC., được thiết kế cho phòng thí nghiệm, nghiên cứu phát triển điện tử, sửa chữa thiết bị, đào tạo kỹ thuật và các ứng dụng cần đồng thời nhiều đường nguồn DC. Hai kênh chính CH1 và CH2 điều chỉnh độc lập từ 0–60V và 0–5A, trong khi CH3 cung cấp đầu ra cố định 5V/3A.
MPS-6005H-3 hỗ trợ Constant Voltage – CV và Constant Current – CC trên hai kênh chính, có chức năng đặt trước giới hạn dòng không cần nối tắt đầu ra, công tắc Output độc lập cho CH1/CH2 và khả năng chuyển nhanh giữa Independent, Series và Parallel. Thiết kế này giúp một nguồn duy nhất có thể đáp ứng nhiều cấu hình điện áp và dòng khác nhau trong quá trình thử nghiệm.
Theo thông số MATRIX, CH1 và CH2 có độ phân giải cài đặt cũng như readback 10mV/1mA, độ chính xác điện áp ≤0,03% + 10mV và dòng ≤0,1% + 5mA. Ripple và noise điện áp của MPS-H-3 Series được công bố ≤2mVrms, dòng ≤5mArms, phù hợp với các ứng dụng cần nguồn tuyến tính có độ gợn thấp.
Hai kênh CH1 và CH2 là phần công suất chính của MPS-6005H-3, mỗi kênh có dải điện áp rộng 0–60V và dòng 0–5A. Hai kênh có thể được điều chỉnh độc lập, giúp người dùng tạo hai đường nguồn khác nhau cho cùng một hệ thống hoặc cấp nguồn cho hai DUT riêng biệt.
CH3 là đầu ra 5V/3A cố định. Kênh này phù hợp cho các mạch logic, module số, vi điều khiển hoặc các thiết bị cần nguồn 5V. CH3 không phải kênh 0–60V và cũng không điều chỉnh liên tục như CH1/CH2.
Ở trạng thái Constant Voltage, nguồn duy trì điện áp gần mức đã cài khi tải tiêu thụ dòng thấp hơn current limit. Nếu tải yêu cầu dòng vượt mức giới hạn, nguồn chuyển sang Constant Current và giảm điện áp để kiểm soát dòng.
Khả năng CV/CC đặc biệt hữu ích trong sửa chữa điện tử. Khi bo mạch chưa rõ tình trạng, kỹ thuật viên có thể đặt điện áp cần thiết nhưng giới hạn dòng ở mức thấp trước để quan sát phản ứng của DUT, sau đó mới tăng current limit nếu hệ thống hoạt động bình thường.
MATRIX trang bị chức năng current preset cho MPS-H-3 Series. Người sử dụng có thể đặt trước giới hạn dòng mà không cần nối tắt hai terminal đầu ra như trên một số thiết kế nguồn truyền thống.
Điều này giúp giảm thao tác, thuận tiện hơn khi thay đổi DUT thường xuyên và hạn chế việc phải tạo trạng thái short chỉ để thiết lập CC.
Mỗi kênh chính có công tắc điều khiển output riêng. Người dùng có thể cài voltage/current trước khi cấp điện cho tải, sau đó mới bật đúng channel cần sử dụng.
Trong chế độ Independent, CH1 và CH2 hoạt động riêng. Manual cũng quy định khi chuyển sang Series hoặc Parallel, việc điều khiển output được thực hiện theo cơ chế của main channel, vì vậy cần sử dụng đúng nút và sơ đồ mà MATRIX hướng dẫn.
MPS-6005H-3 tích hợp chức năng chuyển Series/Parallel giữa hai kênh chính. Người dùng không cần coi CH1 và CH2 như hai nguồn hoàn toàn tách biệt rồi tự thiết kế mạch tracking bên ngoài.
Ở Series Mode, hai kênh được kết hợp để mở rộng phạm vi điện áp. Ở Parallel Mode, hai kênh phối hợp để mở rộng khả năng dòng tại cùng mức điện áp phù hợp. Giá trị voltage/current sau khi ghép được hiển thị trực tiếp giúp việc theo dõi thuận tiện hơn.
Khi ghép kênh phải tuân thủ sơ đồ terminal trong manual. Không nên tự nối song song hai output khi nguồn vẫn đang ở Independent Mode vì có thể tạo dòng cân bằng không mong muốn giữa hai channel.
CH1 và CH2 có setting resolution 10mV cho điện áp và 1mA cho dòng. Readback resolution cũng đạt 10mV/1mA.
Cần phân biệt resolution với accuracy. Việc nguồn điều chỉnh hoặc hiển thị theo bước 10mV không có nghĩa sai số tuyệt đối luôn là 10mV. MATRIX công bố voltage setting/readback accuracy ≤0,03% + 10mV và current accuracy ≤0,1% + 5mA.
Theo bảng specification chính hãng, ripple và noise điện áp của MPS-H-3 Series là ≤2mVrms và dòng ≤5mArms.
Đây là thông số quan trọng đối với nguồn tuyến tính dùng cho mạch analog, audio, cảm biến, amplifier và các phép thử mà nhiễu nguồn có thể ảnh hưởng tới tín hiệu. Nếu thiết bị đã sử dụng lâu và ripple tăng đáng kể, cần kiểm tra tụ lọc, phần chỉnh lưu, transistor công suất và vòng feedback.
Manual MPS-H-3 cho phép thiết lập giới hạn trên và dưới cho voltage/current của CH1 và CH2. Chức năng này hữu ích khi muốn ngăn người vận hành vô tình xoay núm vượt quá vùng an toàn của DUT.
Trong môi trường đào tạo hoặc dây chuyền test lặp lại, range limit giúp giảm nguy cơ thao tác sai khi thiết bị thử chỉ cho phép một khoảng điện áp và dòng nhất định.
MPS-H-3 có thiết lập lưu dữ liệu lần sử dụng trước và tùy chọn giữ trạng thái output sau khi bật nguồn. Người dùng có thể lựa chọn hành vi này trong menu của thiết bị.
Khi sử dụng với DUT nhạy cảm, nên kiểm tra cấu hình Power-Up Output trước. Không nên mặc định nguồn luôn khởi động ở trạng thái output OFF nếu thiết bị đã được thay đổi thiết lập trước đó.
MATRIX công bố MPS-6005H-3 hỗ trợ nguồn AC 110V/220V switchable, 50/60Hz. Trước khi bật thiết bị cần kiểm tra selector điện áp đầu vào, đặc biệt với máy đã qua sử dụng hoặc được nhập từ khu vực sử dụng lưới 110V.
Manual quy định nguồn phải được nối đất bằng dây nguồn ba lõi. Cầu chì của MPS-6005H-3 được manual ghi 8A khi dùng 230V và 15A khi dùng 115V; khi thay phải dùng đúng specification tương ứng.
Trang chính hãng MATRIX liệt kê RS-232, RS-485 và USB dưới mục Optional Accessories – Manufacturer installed only. Vì vậy không phải mọi MPS-6005H-3 đều có sẵn các cổng này.
Khi nhập dữ liệu sản phẩm thực tế nên mô tả “giao tiếp tùy chọn” thay vì ghi mặc định có USB hoặc RS-485. Cần kiểm tra mặt sau của đúng máy hoặc cấu hình đặt hàng nếu thông tin giao tiếp là tiêu chí quan trọng.
Trang sản phẩm MATRIX hiện hành ghi Working Temperature 0–40°C, ≤80%RH. Trong User Manual có một dòng bảng technical ghi 0–50°C nhưng phần Additional Features của cùng manual lại ghi operating environment 0–40°C.
Do tài liệu nội bộ có sự không thống nhất này, khi nhập website nên ưu tiên thông số 0–40°C từ trang sản phẩm hiện hành và phần Additional Features; nếu cần sử dụng trong điều kiện nhiệt độ cao hơn nên xác nhận revision/nameplate của thiết bị thực tế.
Các biểu hiện dưới đây là những sự cố có thể phát sinh do nguồn AC, tải, quá nhiệt, dây dẫn, linh kiện lão hóa hoặc đấu nối không đúng. Đây không phải khẳng định Matrix MPS-6005H-3 có lỗi thiết kế.
Cần kiểm tra dây AC, selector 110V/220V, cầu chì, công tắc nguồn, biến áp, cầu chỉnh lưu và các đường nguồn điều khiển.
Kiểm tra Output Switch, voltage/current setting, giới hạn trên/dưới, trạng thái CC, terminal và phần công suất của đúng channel.
CH3 là kênh cố định riêng 5V/3A. Cần kiểm tra overload indicator, terminal, mạch regulator và phần công suất của CH3.
Trước tiên cần xác định nguồn có đang chuyển sang CC hay không. Nếu dòng đã đạt current limit thì việc giảm điện áp có thể là hoạt động bình thường. Nếu chưa đạt giới hạn nhưng voltage vẫn tụt, cần kiểm tra dây, terminal, chỉnh lưu, tụ lọc và transistor công suất.
Cần kiểm tra nút chức năng, trạng thái menu, relay hoặc mạch switching nội bộ liên kết CH1 và CH2.
Cần kiểm tra tụ lọc, chỉnh lưu, transistor pass, vòng feedback và grounding. Mức tham chiếu của hãng là ≤2mVrms đối với voltage ripple.
Nguồn tuyến tính có thể tỏa nhiệt đáng kể ở tải cao. Cần kiểm tra quạt cưỡng bức, khe thông gió, bụi và tình trạng OTP nếu nguồn tự ngắt.
Thiết bị có 3 kênh: CH1, CH2 và một CH3 cố định.
Mỗi kênh chính điều chỉnh từ 0–60V và 0–5A.
Không. CH3 được MATRIX công bố là đầu ra cố định 5V/3A.
MATRIX xác định MPS-H-3 Series là Linear DC Power Supply.
Có. CH1 và CH2 hỗ trợ Constant Voltage và Constant Current.
Có. CH1 và CH2 hỗ trợ Series và Parallel thông qua chức năng tích hợp của máy.
Setting và readback resolution của CH1/CH2 là 10mV cho điện áp và 1mA cho dòng.
MATRIX công bố voltage ripple/noise ≤2mVrms và current ripple/noise ≤5mArms.
RS-232, RS-485 và USB được hãng liệt kê là tùy chọn lắp tại nhà sản xuất, không phải cấu hình mặc định trên mọi máy.
Có. Thiết bị hỗ trợ 110V/220V switchable, 50/60Hz. Cần kiểm tra selector trước khi cấp nguồn.
Matrix MPS-6005H-3 là bộ nguồn DC tuyến tính ba kênh, gồm CH1/CH2 0–60V/0–5A và CH3 5V/3A cố định. Thiết bị hỗ trợ CV/CC, preset dòng, Output độc lập, Series/Parallel, range limit, độ phân giải 10mV/1mA và ripple điện áp ≤2mVrms.
Khi nguồn gặp tình trạng không lên điện, mất một channel, điện áp tụt khi tải, không chuyển CV/CC, CH3 mất 5V, Series/Parallel không hoạt động, ripple tăng hoặc máy quá nóng, cần kiểm tra biến áp, chỉnh lưu, tụ lọc, transistor công suất, current shunt, feedback, relay và hệ thống làm mát.
Nếu cần kiểm tra biến áp, mạch chỉnh lưu, tụ lọc, transistor công suất, CV/CC, current shunt, CH3 5V, Series/Parallel, giao tiếp tùy chọn, quạt hoặc terminal của bộ nguồn tuyến tính một chiều Matrix MPS-6005H-3 3 kênh, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
