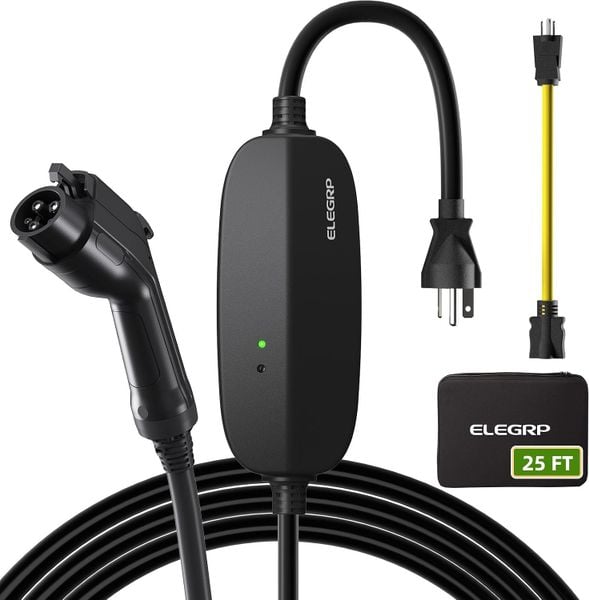

Bộ sạc xe điện di động ELEGRP 16A J1772 dây 25FT
Một bộ sạc theo xe có thể đủ cho garage cố định, nhưng khi cần sạc ở nhà thuê, nhà người thân hoặc một địa điểm chỉ có loại ổ điện khác, tính linh hoạt lại quan trọng hơn việc chạy công suất thật cao. ELEGRP ECP24-16F0-01 được thiết kế theo hướng đó: một EVSE di động có thể hoạt động ở cả Level 1 và Level 2, sử dụng đầu SAE J1772 và dây dài 25ft để phục vụ nhiều tình huống đỗ xe khác nhau.
Với NEMA 5-15, thiết bị hoạt động ở Level 1 khoảng 120V/12A, tương đương công suất tối đa khoảng 1,44kW. Chuyển sang ổ NEMA 6-20 240V, hệ thống có thể chạy Level 2 ở 16A với công suất khoảng 3,84kW. Không cần thay cả bộ sạc; phần khác biệt nằm ở nguồn điện mà người dùng đang có.
Thương hiệu: ELEGRP
Nhà sản xuất: ELE Group Co., Ltd.
Model: ECP24-16F0-01
Manufacturer Part Number: ECP24-16F0-01
Loại thiết bị: Portable Level 1 / Level 2 EVSE
Chuẩn kết nối xe: SAE J1772
Điện áp đầu vào: 110–240V AC
Tần số nguồn: 50/60Hz
Dòng tối đa Level 2: 16A
Level 1: khoảng 120V / 12A
Công suất Level 1: tối đa khoảng 1,44kW
Level 2: khoảng 240V / 16A
Công suất Level 2: tối đa khoảng 3,84kW
Plug Level 2: NEMA 6-20
Adapter Level 1: NEMA 5-15
Chiều dài cáp: 25ft / khoảng 7,6m
Công nghệ bảo vệ: PBE
LRC Technology: Có theo cấu hình sản phẩm
Bảo vệ điện: quá dòng, rò điện, quá tải, surge và các trạng thái lỗi tương ứng
Khả năng chống thời tiết: thiết kế cho môi trường ngoài trời theo thông số sản phẩm
Dải nhiệt vận hành tham khảo: khoảng -30°C đến 50°C
LED trạng thái: Có
BEV: Tương thích xe dùng SAE J1772
PHEV: Tương thích xe dùng SAE J1772
Tesla/NACS: cần adapter J1772-to-NACS tương thích, bán riêng
Túi bảo quản: Có
Trọng lượng listing: khoảng 6,67–7lb
Kích thước listing: khoảng 14,3 × 13,3 × 4,7 inch
Kiểu sử dụng: Portable / Home / Travel
Màu sắc: Black
Cần lưu ý rằng kích thước 14,3 × 13,3 × 4,7 inch trên một số listing có thể phản ánh kích thước đóng gói hơn là riêng control box của EVSE.
Điểm đáng giá của ECP24-16F0-01 là người dùng không bị khóa vào một điện áp duy nhất.
Khi chỉ có ổ NEMA 5-15 120V, adapter đi kèm cho phép bộ EVSE hoạt động ở Level 1 khoảng 12A. Mức công suất vào khoảng 1,44kW, phù hợp với PHEV, xe chạy quãng đường ngắn mỗi ngày hoặc trường hợp cần sạc qua đêm nhưng không có nguồn 240V.
Tốc độ này không nhanh. Tùy mức tiêu thụ của xe, ELEGRP ước tính Level 1 có thể bổ sung khoảng 4–5 mile phạm vi chạy mỗi giờ sạc trong điều kiện tham khảo.
Khi chuyển sang NEMA 6-20 240V, thiết bị chạy Level 2 ở 16A và đạt tối đa khoảng 3,84kW. Mức này có thể bổ sung khoảng 11–14 mile mỗi giờ theo ước tính của hãng, nhanh hơn đáng kể so với Level 1.
Tốc độ thực tế vẫn do onboard charger của xe, trạng thái pin, nhiệt độ và giới hạn sạc của xe quyết định. EVSE chỉ cung cấp mức điện mà hệ thống cho phép; nó không thể ép xe nhận dòng lớn hơn mức xe yêu cầu.
Một chi tiết dễ gây hiểu nhầm là sản phẩm được gọi là “16 Amp EV Charger”, nhưng khi sử dụng adapter NEMA 5-15, Level 1 hoạt động ở khoảng 12A.
Đây là cách vận hành phù hợp với tải liên tục trên mạch 15A. Sạc EV thường kéo điện trong nhiều giờ liên tục, khác với một thiết bị chỉ chạy công suất cao vài phút.
Do đó không nên cố tìm cách buộc bộ sạc chạy 16A trên ổ NEMA 5-15 để “sạc nhanh hơn”.
Ở Level 2, NEMA 6-20 là ổ 240V được thiết kế cho circuit 20A tương ứng, cho phép EVSE vận hành liên tục ở mức 16A trong cấu hình phù hợp.
Nếu ổ cắm, dây điện trong tường hoặc breaker không đáp ứng đúng circuit, việc bộ EVSE có thể chạy 16A không đồng nghĩa hệ thống điện nên được sử dụng ở mức đó.
Đầu kết nối phía xe của ECP24-16F0-01 sử dụng chuẩn SAE J1772.
Đây là chuẩn AC charging phổ biến trên nhiều BEV và PHEV tại thị trường Bắc Mỹ, bao gồm nhiều mẫu xe từ Chevrolet, Ford, Nissan, BMW, Volkswagen, Kia, Hyundai, Rivian và các hãng khác tùy đời xe.
Một chiếc xe hỗ trợ J1772 có thể sử dụng EVSE này mà không cần adapter phía xe.
Với xe sử dụng NACS, trong đó có nhiều Tesla, cần adapter J1772-to-NACS phù hợp. Adapter này không nằm trong cấu hình tiêu chuẩn của ECP24-16F0-01.
Việc xe có cổng vật lý tương thích vẫn chưa quyết định toàn bộ tốc độ sạc. Nếu onboard AC charger của xe chỉ nhận mức thấp hơn 3,84kW, EVSE sẽ hoạt động theo giới hạn của xe.
Cáp dài 25ft, tương đương khoảng 7,6m, tạo ra lợi thế thực tế khi outlet không nằm ngay cạnh charging port.
Trong garage hai xe, outlet có thể nằm ở bức tường đối diện. Ngoài driveway, vị trí cổng sạc lại khác nhau tùy từng mẫu xe: có xe đặt phía trước, có xe bên hông hoặc phía sau.
Dây dài giúp giảm nhu cầu dùng extension cord.
Với EV charging, đây là điều đặc biệt quan trọng vì không nên dùng dây nối dài hoặc power strip thông thường để kéo thêm nguồn cho EVSE. Dòng tải liên tục trong nhiều giờ có thể làm connector, ổ cắm hoặc dây dẫn không phù hợp tăng nhiệt.
Cáp 25ft nên được trải tự nhiên, tránh cuộn quá chặt khi đang sạc, tránh bị xe cán qua và không để connector chịu lực kéo từ trọng lượng của toàn bộ dây.
ELEGRP sử dụng tên gọi PBE cho nền tảng bảo vệ điện trên dòng EV charger của hãng. Nhà sản xuất mô tả hệ thống này hỗ trợ giám sát các tình trạng như leakage, surge, overload và một số lỗi điện khác.
LRC được sử dụng trong mô tả sản phẩm như một công nghệ hướng đến khả năng dẫn điện và vận hành nhiệt ổn định hơn ở phần kết nối.
Hai công nghệ này không làm chiếc xe sạc vượt mức 16A.
Vai trò quan trọng hơn là duy trì đường điện ổn định và tắt output khi hệ thống phát hiện điều kiện lỗi tương ứng.
Đặc biệt với EVSE di động thường được mang đến nhiều địa điểm khác nhau, chất lượng outlet phía nguồn vẫn rất quan trọng. Một control box có nhiều lớp bảo vệ không thể biến một ổ cắm cháy xém, tiếp xúc lỏng hoặc wiring sai thành nguồn điện an toàn.
ECP24-16F0-01 sử dụng LED để hiển thị các trạng thái vận hành.
Khi được cấp nguồn nhưng chưa nối xe, control box ở trạng thái standby. Sau khi đầu J1772 được gắn vào xe và handshake hoàn tất, trạng thái LED thay đổi để xác nhận vehicle connected.
Trong quá trình sạc, LED thể hiện trạng thái charging. Nếu xe chủ động pause charging, trạng thái cũng có thể thay đổi dù EVSE không bị lỗi.
Màu đỏ thường liên quan đến fault và EVSE sẽ ngắt output để bảo vệ hệ thống.
Điều này hữu ích khi chẩn đoán vì tình trạng “xe không vào điện” có thể đến từ ba nơi khác nhau:
Nguồn AC phía nhà
EVSE
Xe và charging port
Trạng thái LED giúp xác định hệ thống đã đi được đến bước nào trước khi sạc dừng lại.
Nếu cùng bộ EVSE nhưng hôm nay tốc độ thấp hơn hôm qua, đừng chỉ nhìn vào control box.
Xe điện chủ động quản lý tốc độ AC charging. Nhiệt độ pin, state of charge, lịch sạc, giới hạn dòng trong menu xe hoặc quản lý nhiệt đều có thể khiến công suất nhận thấp hơn.
Nếu đang dùng NEMA 5-15 thì mức khoảng 1,44kW vốn đã là Level 1, không nên so trực tiếp với wallbox 7–11kW.
Nếu dùng NEMA 6-20 mà xe chỉ nhận gần 1,4kW, cần kiểm tra:
Điện áp outlet thực tế
EVSE đang nhận đúng nguồn 240V hay chưa
Setting giới hạn dòng trên xe
Charging schedule
Nhiệt độ pin
Adapter đang sử dụng
Trạng thái lỗi trên EVSE
Khả năng AC charging của chính mẫu xe
Đặc biệt, một số xe cho phép người dùng hạ dòng AC charging trong menu và giữ thiết lập đó cho những lần sạc sau.
EV charging là tải công suất cao kéo dài nhiều giờ. Vì vậy mức nhiệt ở plug và outlet cần được chú ý hơn một thiết bị gia dụng thông thường.
Nếu NEMA plug hơi ấm khi hoạt động lâu ở công suất cao chưa nhất thiết là lỗi. Nhưng nếu ổ điện nóng đến mức khó chạm, có mùi nhựa, đổi màu, xuất hiện tiếng lẹt xẹt hoặc breaker thường xuyên trip, cần ngừng sạc và kiểm tra hệ thống điện.
Không nên tiếp tục đổi adapter rồi thử lại nhiều lần trên một outlet đã có dấu hiệu cháy hoặc tiếp xúc lỏng.
Các nguyên nhân có thể nằm ở:
Outlet đã lão hóa
Chân cắm tiếp xúc kém
Wiring không đúng tiết diện
Terminal phía sau outlet bị lỏng
Breaker/circuit không phù hợp
Adapter bị tổn thương
Plug từng bị quá nhiệt
Mạch điện đang dùng chung tải lớn khác
Những hạng mục thuộc điện lưới 120/240V nên được kiểm tra bởi người có chuyên môn điện phù hợp.
Khả năng Level 1/2 khiến ECP24-16F0-01 rất phù hợp khi đi xa, nhưng mỗi địa điểm mới cũng đồng nghĩa nguồn điện mới.
Trước khi kết nối, nên quan sát outlet. Nếu bề mặt nứt, cháy màu, ổ cắm quá lỏng hoặc plug không giữ chắc, không nên sử dụng cho một phiên sạc kéo dài nhiều giờ.
Ổ phải có grounding phù hợp. Không nên dùng adapter chuyển đổi không được thiết kế cho EVSE để cố kết nối vào một loại receptacle khác.
NEMA 5-15 adapter đi kèm là cấu hình đã được thiết kế cho Level 1. NEMA 6-20 là cấu hình dành cho Level 2.
Việc tự chế adapter từ dryer outlet, extension reel hoặc đầu nối khác có thể làm mất các điều kiện điện mà hệ thống bảo vệ của EVSE dự kiến.
Dòng sản phẩm được thiết kế cho điều kiện sử dụng ngoài trời và tài liệu của model ECP24-16F0-01 nêu mức bảo vệ thời tiết cao cho control box.
Tuy nhiên không nên diễn giải điều này thành “có thể ngâm bộ sạc trong nước”.
Ổ điện phía nhà, adapter, J1772 connector và control box có thể có mức bảo vệ môi trường khác nhau. Khi không sử dụng, đầu J1772 nên được giữ sạch, tránh bùn, cát và nước đọng bên trong chân tiếp xúc.
Nếu connector hoặc outlet bị ngập nước, không nên kết nối lại chỉ vì vỏ ngoài đã khô.
Sau mưa lớn hoặc khi thiết bị từng rơi vào nước, việc xác nhận khu vực tiếp điểm khô hoàn toàn quan trọng hơn việc chỉ lau bề mặt.
Sau thời gian sử dụng, ECP24-16F0-01 có thể xuất hiện những tình trạng cần kiểm tra như:
Cắm nguồn nhưng control box không lên LED
LED báo Fault màu đỏ
J1772 cắm vào xe nhưng không bắt đầu sạc
Xe nhận kết nối nhưng charging liên tục pause
Chỉ chạy Level 1 nhưng không hoạt động ở Level 2
NEMA 5-15 adapter nóng bất thường
NEMA 6-20 plug nóng
Breaker thường xuyên trip
EVSE tự ngắt sau một khoảng thời gian
Charging power thấp hơn bình thường
J1772 connector tiếp xúc chập chờn
Lẫy connector không khóa chắc
Cáp bị gập, rạn hoặc tổn thương lớp cách điện
Một đoạn dây nóng bất thường
Có mùi nhựa hoặc dấu hiệu nhiệt tại plug
Xe khác sạc được nhưng một xe cụ thể không nhận
Cùng một xe sạc được bằng EVSE khác nhưng ELEGRP không nhận
LED hoạt động nhưng không có output charging
Cách thử chéo giữa xe, outlet và EVSE giúp khoanh vùng chính xác hơn nhiều so với việc chỉ reset thiết bị liên tục.
Nếu ECP24-16F0-01 sạc bình thường cho một xe J1772 khác nhưng không sạc được một xe cụ thể, charging port, onboard charger hoặc setting của xe cần được kiểm tra.
Ngược lại, nếu cùng chiếc xe đó sạc bình thường trên một trạm J1772 khác nhưng liên tục báo lỗi với ELEGRP, EVSE hoặc nguồn AC phía nhà trở thành hướng chẩn đoán chính.
Có thể kiểm tra thêm lịch sạc của xe. Một EVSE hoàn toàn bình thường vẫn có thể đứng ở trạng thái connected mà không cấp điện nếu xe được cài chỉ bắt đầu sạc lúc nửa đêm.
Đây là lý do hệ thống EV charging nên được nhìn như ba khối độc lập:
Nguồn điện → EVSE → Xe
Xác định đúng khối lỗi trước sẽ tránh thay thiết bị không cần thiết.
Khi ELEGRP ECP24-16F0-01 không lên nguồn, báo Fault, sạc ngắt quãng hoặc J1772 không được xe nhận, Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra thiết bị theo từng trạng thái vận hành.
Kỹ thuật viên có thể kiểm tra tình trạng plug, NEMA adapter, cáp 25ft, connector J1772, control box và phản hồi LED để xác định lỗi có nằm trên EVSE hay không. Những trường hợp chỉ lỗi ở Level 1 hoặc chỉ lỗi ở Level 2 cũng cần được tách riêng vì đường nguồn và adapter khác nhau.
Với biểu hiện sạc chậm, việc xác định đúng điện áp đầu vào, dòng vận hành và khả năng nhận điện của xe được ưu tiên trước khi kết luận bộ sạc lỗi. Trường hợp connector hoặc plug có dấu hiệu quá nhiệt cần ngừng sử dụng để đánh giá trước khi tiếp tục cấp tải.
Do thiết bị làm việc trực tiếp với điện áp AC cao và dòng liên tục, người dùng không nên tự mở control box hoặc sửa dây nguồn tại nhà. Việc đo kiểm, tháo thiết bị và xử lý mạch công suất cần được thực hiện trong điều kiện kỹ thuật phù hợp.
Khách hàng được phép ngồi xem trực tiếp toàn bộ quá trình kiểm tra và sửa chữa trong phạm vi an toàn kỹ thuật cho phép. Những lỗi có thể khoanh vùng ở adapter, connector, cáp hoặc cấu hình được ưu tiên sửa chữa nhanh chóng trước khi quyết định can thiệp sâu vào mạch EVSE.
Viện Máy Tính tiếp tục hỗ trợ lâu dài về kết nối J1772, kiểm tra nguồn, lỗi báo trạng thái và các vấn đề kỹ thuật phát sinh sau xử lý. Bảo hành kỹ thuật trọn đời áp dụng trong phạm vi hỗ trợ kỹ thuật của dịch vụ đã thực hiện; linh kiện và hạng mục thay thế cụ thể áp dụng theo chính sách tương ứng.
Nếu ELEGRP ECP24-16F0-01 báo Fault, không bắt đầu sạc, connector nóng bất thường hoặc chỉ hoạt động ở một chế độ điện áp, người dùng có thể trao đổi tình trạng trước qua Hotline/Zalo 0967891080.
ELEGRP ECP24-16F0-01 phù hợp với người cần một bộ EVSE di động ưu tiên tính linh hoạt hơn công suất cực cao. NEMA 5-15 cho phép sạc Level 1 khoảng 1,44kW tại những nơi chỉ có nguồn 120V, trong khi NEMA 6-20 nâng lên Level 2 khoảng 3,84kW khi có nguồn 240V phù hợp. Cáp 25ft và đầu SAE J1772 giúp thiết bị thuận tiện cho garage, driveway, nhà thuê hoặc mang theo xe trong những chuyến đi.
Điểm cần chú ý nhất không phải chỉ là con số 16A mà là chất lượng hệ thống điện phía nguồn. EV charging tạo tải liên tục trong nhiều giờ, vì vậy outlet, breaker, grounding và dây dẫn phải phù hợp. Nếu plug nóng bất thường, có mùi cháy, breaker trip hoặc control box báo Fault, nên dừng sạc để kiểm tra thay vì tiếp tục thử.
Khi ECP24-16F0-01 gặp tình trạng không lên nguồn, mất kết nối J1772, sạc chập chờn hoặc báo lỗi, Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra từ NEMA adapter, cáp và connector đến control box và tín hiệu giao tiếp với xe. Người dùng có thể liên hệ Hotline/Zalo 0967891080 để trao đổi tình trạng kỹ thuật trước khi sửa chữa, đặc biệt với các lỗi liên quan đến nhiệt hoặc điện áp cao.
