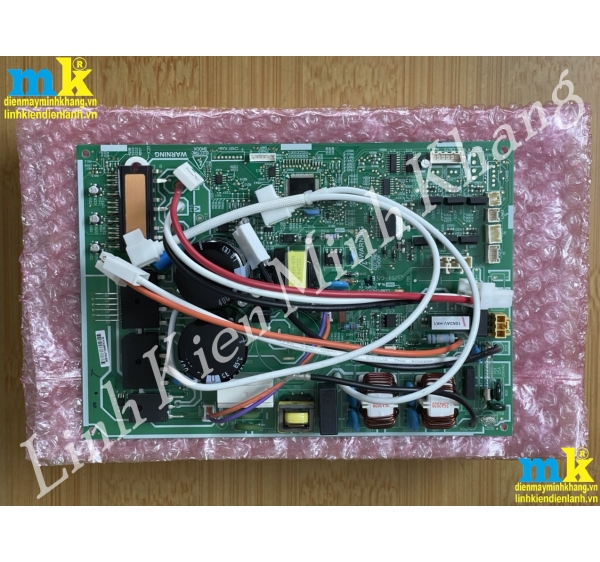

Board Dàn Nóng Điều Hòa Toshiba 2 Chiều

Thông số kỹ thuật Board Dàn Nóng Toshiba 2 Chiều

📌 Cấu tạo linh kiện chính:

• Cầu diode chỉnh lưu AC-DC

• Cuộn chống nhiễu nguồn

• Tụ lọc nguồn DC 310V

• IC điều khiển inverter

• IGBT hoặc MOSFET công suất

• Driver điều khiển motor quạt DC

• Mạch cấp nguồn phụ

• Cảm biến nhiệt độ dàn nóng, máy nén

• Module điều khiển van đảo chiều (2 chiều)

• Cầu chì bảo vệ mạch

• Bo giao tiếp tín hiệu từ dàn lạnh (nội bộ inverter)

📌 Chức năng chính:

• Chuyển đổi AC 220V sang DC 310V cấp cho máy nén inverter

• Điều khiển motor quạt dàn nóng bằng tín hiệu PWM

• Tự động điều chỉnh công suất máy nén và quạt theo nhiệt độ thực tế

• Nhận tín hiệu từ bo dàn lạnh và cảm biến dàn nóng, máy nén

• Điều khiển van đảo chiều 4 ngả để đổi chiều làm lạnh / sưởi

• Tích hợp bảo vệ quá dòng, quá áp, quá nhiệt

• Cấp nguồn và tín hiệu cho motor quạt DC 6 dây hoặc 3 dây

📌 Loại motor quạt sử dụng:

• Motor quạt DC 6 dây (chuẩn ở Toshiba inverter 2 chiều)

  • Dây: 15V / Mass / PWM / FG / lỗi / dự phòng

• Một số đời cao cấp dùng motor quạt DC 3 dây:

  • Dây: 310VDC / Mass / PWM

Tín hiệu điều khiển:

• PWM: điều chỉnh tốc độ quạt

• FG: phản hồi tốc độ quạt về bo

• Lỗi: báo tình trạng quạt

• 15V: nguồn điều khiển

• Mass: nối đất

📌 Ưu điểm:

• Điều khiển công suất động theo tải, tiết kiệm điện tốt

• Tự động chuyển chế độ lạnh/sưởi theo cài đặt

• Điều chỉnh tốc độ quạt và máy nén mượt mà

• Tích hợp bảo vệ quá tải, quá áp, quá nhiệt

• Vận hành êm ái, tuổi thọ linh kiện tốt

• Linh kiện cấu thành chuẩn inverter đời mới

📌 Nhược điểm:

• Giá trị bo inverter 2 chiều cao hơn bo 1 chiều

• Nếu lỗi IGBT, MOSFET hoặc tụ nguồn thường gây lan sang motor quạt

• Motor quạt DC 6 dây nếu hỏng phải thay nguyên cụm

• Bo có thêm mạch van đảo chiều nên kết cấu phức tạp hơn
