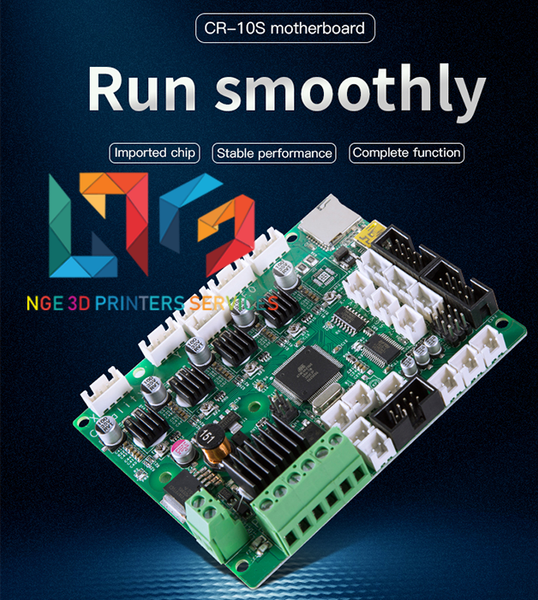

Creality Motherboard PCBA V2.2 là bo mạch điều khiển trung tâm được sử dụng trên nhiều máy in 3D Creality thế hệ trước, nổi bật gồm Ender-5 Plus và một số model thuộc CR-10/CR-X/CR-20 Series. Mainboard tiếp nhận firmware, xử lý lệnh G-code và điều khiển các thành phần quan trọng như động cơ bước, cụm đùn, bàn nhiệt, hotend, quạt, endstop, cảm biến nhiệt và hệ thống cân bàn tương ứng với từng máy.
V2.2 thuộc thế hệ bo Creality 8-bit sử dụng vi điều khiển AVR ATmega2560. Đây là kiến trúc khác hoàn toàn với các motherboard 32-bit V4.2.2 hoặc V4.2.7 xuất hiện trên nhiều máy Ender đời sau. Vì vậy firmware phải được chọn theo đúng V2.2/ATmega2560; nạp firmware dành cho V4.2.2 có thể khiến máy không hoạt động hoặc màn hình không giao tiếp đúng.
Trên thị trường tồn tại cả phiên bản V2.2 thường và V2.2 Silent. Bản thường của Ender-5 Plus nguyên bản không phải silent board, trong khi bản nâng cấp Silent sử dụng driver TMC2208 nhằm giảm đáng kể tiếng động từ stepper motor. Một điểm dễ gây nhầm là cả hai biến thể có thể cùng in chữ “Creality V2.2” trên PCB, do đó cần kiểm tra driver, màu PCB, firmware và đúng phiên bản thực tế thay vì chỉ đọc revision V2.2.
Danh sách tương thích không có nghĩa một board có thể chuyển trực tiếp từ máy này sang máy khác mà không cần thay firmware. Cùng PCB V2.2 nhưng cấu hình kích thước bàn, hướng motor, endstop, thermistor, BLTouch, màn hình và chức năng của từng printer có thể khác nhau.
Creality V2.2 thuộc nhóm motherboard sử dụng AVR ATmega2560. Vi điều khiển nhận G-code từ firmware và tạo tín hiệu điều khiển cho các stepper driver, heater, fan và các thiết bị ngoại vi.
ATmega2560 là nền tảng 8-bit, vì vậy không nên mô tả V2.2 là mainboard 32-bit. Các board Creality V4.2.2/V4.2.7 đời sau sử dụng kiến trúc MCU khác và firmware của chúng không thể dùng trực tiếp cho V2.2.
Ender-5 Plus nguyên bản được Creality mô tả sử dụng board 8-bit và “Silent Board: No”. Đây là phiên bản điều khiển tiêu chuẩn và tiếng động khi motor chuyển động dễ nhận thấy hơn.
Creality sau đó cung cấp Silent Mainboard dùng TMC2208. TMC2208 là stepper motor driver có cơ chế điều khiển dòng điện mượt hơn, làm giảm đáng kể tiếng rít của stepper. Người dùng vẫn có thể nghe quạt nguồn, quạt mainboard và quạt hotend vì silent driver chỉ chủ yếu giảm tiếng động do motor.
Không nên dùng duy nhất chữ V2.2 để kết luận là Silent Board. Một số PCB Silent chính hãng vẫn mang silkscreen V2.2. Cách kiểm tra đáng tin cậy hơn là đọc ký hiệu chip stepper driver, đối chiếu màu PCB/part thực tế và firmware đi kèm.
Firmware là phần mềm chạy trực tiếp trên mainboard. Creality phát hành firmware Ender-5 Plus với chuỗi nhận dạng như Marlin1.1.6-HW-V2.2, cho thấy firmware được biên dịch riêng cho hardware revision V2.2.
Nếu nạp nhầm firmware V4.2.2 vào V2.2, cấu trúc MCU và pin mapping không tương thích. Máy có thể không khởi động đúng, màn hình lỗi hoặc motor/heater không hoạt động. Khi phục hồi board cần xác định rõ motherboard revision trước khi chọn file firmware.
Mainboard điều khiển stepper motor của các trục X, Y, Z và extruder thông qua các stepper driver tích hợp. Trên Ender-5 Plus, hệ thống còn phải phục vụ cấu trúc bàn Z lớn với hai motor Z.
Nếu sử dụng Silent Board TMC2208, chuyển động của motor có thể yên tĩnh hơn đáng kể. Tuy nhiên nếu motor rung, đi sai hướng hoặc mất bước, nguyên nhân vẫn có thể đến từ dây motor, Vref, driver, cơ khí, firmware hoặc motor chứ không chỉ mainboard.
Motherboard điều khiển việc đóng/ngắt công suất cho heater của hotend và bàn nhiệt dựa trên dữ liệu thermistor. Firmware sử dụng vòng điều khiển nhiệt để giữ nozzle và heatbed quanh giá trị được cài đặt.
MOSFET công suất trên board chịu tải đáng kể, đặc biệt với heater. Connector nguồn hoặc terminal bị lỏng có thể tạo điện trở tiếp xúc cao và gây nóng bất thường. Vì vậy các đầu dây nguồn và heater cần được siết đúng kỹ thuật.
Ender-5 Plus sử dụng BLTouch để hỗ trợ cân bàn. Firmware chính hãng của Creality dành cho V2.2 có các bản BLTouch tương ứng. Mainboard phải nhận tín hiệu probe và điều khiển quá trình homing/leveling đúng cấu hình của máy.
Nếu BLTouch nhấp nháy đỏ, không deploy hoặc máy dừng khi home Z, cần kiểm tra sensor, dây, connector, firmware và pin mapping trước khi kết luận motherboard hỏng.
Các lỗi hoặc biểu hiện bất thường có thể xuất phát từ nguồn điện, dây cáp, tải heater, motor, quạt, cảm biến, firmware, phần mềm, cấu hình, connector, stepper driver, MOSFET, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality Motherboard PCBA V2.2 có lỗi thiết kế.
Kiểm tra nguồn PSU, cầu chì, terminal nguồn, công tắc và điện áp trước khi xác định mainboard hỏng. Nếu nguồn vào đúng nhưng board không có dấu hiệu hoạt động, cần kiểm tra mạch nguồn trên PCB.
Kiểm tra dây motor, connector, stepper driver, Vref và firmware. Có thể đổi thử motor hoặc cáp giữa các trục để phân biệt lỗi board và lỗi ngoại vi.
Kiểm tra heater, dây, terminal, thermistor và MOSFET. Không nối tắt MOSFET hoặc cảm biến nhiệt để thử vì có nguy cơ quá nhiệt.
Giá trị nhiệt độ âm, cực cao hoặc thay đổi đột ngột thường cần kiểm tra thermistor, dây và input trên motherboard trước.
Kiểm tra file firmware có đúng printer và Hardware V2.2 không. Ender-5 Plus còn có firmware riêng cho màn hình nên trong một số trường hợp phải cập nhật đồng bộ cả motherboard và display.
Đây là motherboard 8-bit thuộc nền tảng AVR ATmega2560.
Có. Creality phát hành firmware Ender-5 Plus dành riêng cho Hardware V2.2.
Không thể kết luận chỉ từ revision. Có cả board V2.2 thường và các Silent Board TMC2208 mang marking V2.2.
Không. V2.2 là nền tảng 8-bit ATmega2560, còn V4.2.2 thuộc thế hệ motherboard 32-bit khác và sử dụng firmware khác.
Có trên các hệ thống như Ender-5 Plus khi sử dụng wiring và firmware BLTouch đúng model.
Không. TMC2208 chủ yếu giảm tiếng stepper motor; quạt nguồn, quạt hotend và quạt mainboard vẫn tạo tiếng.
PCB có thể thuộc cùng nền tảng nhưng phải kiểm tra wiring và nạp firmware đúng model trước khi sử dụng. Không nên cắm và chạy nguyên firmware của máy khác.
Có thể cần. Nếu board không được nạp sẵn firmware cho đúng model, phải flash đúng firmware V2.2 trước khi vận hành.
Creality Motherboard PCBA V2.2 là bo điều khiển 8-bit ATmega2560 được sử dụng trên Ender-5 Plus và nhiều máy CR Series. Board chịu trách nhiệm xử lý firmware và điều khiển motor, heater, bàn nhiệt, quạt, cảm biến, endstop và hệ thống leveling theo cấu hình của từng máy.
Khi máy không lên nguồn, motor không chạy, heater mất điều khiển, nhiệt độ báo sai, BLTouch lỗi hoặc firmware không hoạt động đúng, các hạng mục có thể cần kiểm tra gồm nguồn PSU, motherboard, stepper driver, MOSFET, terminal, connector, wiring, thermistor, heater, motor, sensor và firmware.
Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality Motherboard PCBA V2.2 cùng nguồn, màn hình, cụm điều khiển và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
