Creality Hotend Adapter Plate mã 4004010253 là bo mạch trung gian nằm trong cụm đầu in của máy in 3D. Creality chính thức liệt kê linh kiện này trong danh sách phụ tùng Ender-3 V3 Plus với tên Hotend Adapter Plate. Trong thực tế thị trường, linh kiện còn được gọi là Toolhead PCB, Nozzle Adapter PCB hoặc Board Module cụm đùn.
Vai trò của board là tạo điểm kết nối điện và tín hiệu giữa cụm hotend/toolhead với các linh kiện nằm quanh đầu in. Thay vì nhiều dây chạy trực tiếp từ mainboard đến từng quạt, heater, cảm biến hoặc cụm đầu in, Hotend Adapter Plate giúp tập trung các connector tại một bo mạch nhỏ trên toolhead, thuận tiện hơn cho lắp ráp, tháo bảo trì và thay thế linh kiện.
Mã 4004010253 cần được giữ chính xác khi nhập dữ liệu. Creality xác nhận mã này trên Ender-3 V3 Plus; các nhà cung cấp linh kiện như NGE còn xác nhận sử dụng cho Ender-3 V3 và Ender-5 Max. Không nên nhầm với Hotend Adapter Plate của K1/K1C/K1 Max hoặc K2 Series vì các dòng đó sử dụng board, connector và revision khác.
Hotend Adapter Plate không phải heater block và cũng không phải mainboard chính của máy in. Đây là một PCB nhỏ đặt trên cụm đầu in, đóng vai trò giao tiếp và phân phối kết nối giữa dây harness chính với các linh kiện nằm ngay tại toolhead.
Thiết kế dạng adapter board giúp Creality giảm số lượng dây dài chạy riêng lẻ từ thân máy tới từng linh kiện. Khi cần tháo hotend, quạt hoặc cụm extrusion, kỹ thuật viên có thể thao tác tại các connector trên board thay vì phải tháo dây từ mainboard.
Board 4004010253 nằm trong vùng toolhead gần hotend, quạt và cụm đùn. Vì vị trí này thường chịu rung động, nhiệt từ hotend và chuyển động liên tục của trục, connector và dây dẫn cần được lắp chắc chắn.
Nếu dây bị căng, connector cắm lệch hoặc ngàm khóa không giữ chắc, máy có thể xuất hiện lỗi không liên tục như quạt lúc chạy lúc không, heater mất kết nối, cảm biến báo bất thường hoặc một chức năng toolhead không được nhận.

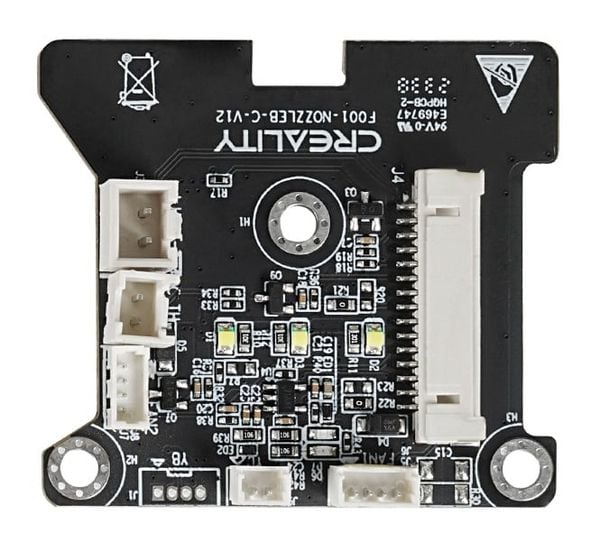

NGE ghi nhận hai kiểu board mang marking 94V-0 E469747 là HQPCB-1 và HQPCB-2. HQPCB-1 có kích thước khoảng 43 x 45 x 13mm, trọng lượng khoảng 9g; HQPCB-2 khoảng 40 x 45 x 12mm, trọng lượng khoảng 6g.
Các thông số này là dữ liệu từ đại lý, không phải bảng kỹ thuật chính thức của Creality. Vì vậy khi thay board nên ưu tiên kiểm tra SKU 4004010253, hình dạng PCB, connector và revision trên linh kiện thực tế thay vì chỉ dựa vào kích thước.
Creality Wiki xác nhận 4004010253 là Hotend Adapter Plate trong Parts List của Ender-3 V3 Plus. Các nhà cung cấp linh kiện Creality cũng bán cùng SKU cho Ender-3 V3 và Ender-3 V3 Plus.
NGE còn liệt kê Ender-5 Max trong phạm vi sử dụng của board 4004010253. Tuy nhiên vì Creality chưa thể hiện Ender-5 Max trong nguồn Parts List đang được xác minh ở đây, thông tin tương thích Ender-5 Max nên được xem là dữ liệu đại lý và cần kiểm tra connector/revision trước khi lắp.
Hotend Adapter Plate không thay thế mainboard của Ender-3 V3 hoặc Ender-5 Max. Mainboard chính xử lý firmware, chuyển động, điều khiển stepper và toàn bộ hệ thống máy. Board 4004010253 chủ yếu phục vụ khu vực toolhead.
Vì vậy nếu máy hoàn toàn không khởi động, màn hình không sáng hoặc nhiều trục cùng mất điều khiển, không nên mặc định lỗi nằm tại 4004010253. Cần khoanh vùng nguồn, mainboard và dây harness trước.
4004010253 cũng không phải Ceramic Heating Block Kit. Heater block là cụm nung filament và có heater cùng cảm biến nhiệt. Hotend Adapter Plate chỉ là bo kết nối nằm gần cụm đó.
Nếu nozzle không nóng, nguyên nhân có thể là heater, thermistor, dây, connector, adapter board hoặc toolhead/mainboard. Vì vậy không nên thay Hotend Adapter Plate ngay khi chỉ thấy lỗi nhiệt độ.
K1, K1C, K1 SE và K1 Max sử dụng một dòng Hotend Adapter Plate khác, thường được nhà cung cấp mô tả theo cụm K1_NOZZLE-C-V13. Các revision K1 đời 2023–2024 và 2025 thậm chí còn khác đầu jack kết nối.
Do đó không nên gán SKU của board K1 như 2101010163 hoặc 2101020308 sang sản phẩm 4004010253. Hình dáng gần giống không đảm bảo pinout và connector tương thích.
Hotend Adapter Plate thường được thay khi board cũ cháy linh kiện, connector hỏng, đường mạch đứt, quạt mất điều khiển, chân cắm bị gãy hoặc board bị ảnh hưởng sau sự cố hotend. Đây là linh kiện nhỏ nhưng có thể khiến nhiều chức năng ở toolhead cùng gặp lỗi nếu nguồn hoặc tín hiệu bị gián đoạn.
Board cũng có thể được thay trong quá trình phục hồi máy sau khi filament nóng chảy tràn lên cụm đầu in. Nếu nhựa nóng lọt vào connector hoặc PCB, cần kiểm tra kỹ trước khi tiếp tục vận hành.
Các lỗi có thể xuất phát từ nguồn điện, dây cáp, connector, tải của heater hoặc quạt, thiết bị ngoại vi, firmware, phần mềm, cấu hình, linh kiện điện tử lão hóa, rung động hoặc môi trường nhiệt quanh hotend; đây không phải khẳng định Creality Hotend Adapter Plate 4004010253 có lỗi thiết kế.
Kiểm tra dây harness từ máy tới board, connector tại 4004010253 và dây đi từ board đến linh kiện tương ứng. Một đầu jack lỏng có thể tạo lỗi giống hỏng board.
Cần thử quạt bằng linh kiện tốt, kiểm tra dây, connector và điện áp. Nếu quạt tốt nhưng không được điều khiển đúng, mạch trên adapter board hoặc đường điều khiển từ mainboard có thể cần kiểm tra.
Kiểm tra Ceramic Heating Block, heater, thermistor và các connector trước. Nếu các linh kiện này bình thường nhưng điện không đi qua khu vực toolhead, Hotend Adapter Plate và dây harness là những hạng mục tiếp theo cần kiểm tra.
Thermistor, dây cảm biến, jack kết nối hoặc đường tín hiệu trên PCB có thể gây hiện tượng này. Không nên tiếp tục gia nhiệt khi giá trị nhiệt độ không ổn định.
Nếu lỗi chỉ xuất hiện tại một vị trí của trục, cần kiểm tra dây harness bị đứt ngầm hoặc connector bị kéo căng. Board có thể hoàn toàn bình thường nhưng tiếp xúc điện bị gián đoạn khi toolhead di chuyển.
Creality xác nhận SKU là 4004010253.
Creality xác nhận trên Ender-3 V3 Plus; các nhà cung cấp linh kiện còn liệt kê Ender-3 V3 và Ender-5 Max.
Không. Đây là PCB trung gian tại toolhead, còn mainboard chính nằm trong thân máy và điều khiển toàn bộ hệ thống.
Không. Ceramic Heating Block là cụm nung filament; 4004010253 là bo kết nối điện của cụm đầu in.
Có thể nếu đường nguồn hoặc điều khiển liên quan bị hỏng, nhưng cần kiểm tra quạt, dây và mainboard trước khi kết luận.
Không. Heater, thermistor, dây, connector và mainboard đều có thể gây lỗi tương tự.
Không nên. K1 Series sử dụng Hotend Adapter Plate và revision connector khác.
NGE ghi nhận hai board có kích thước và khối lượng khác nhau. Khi thay thế cần so sánh connector, revision và board thực tế chứ không chỉ dựa vào tên HQPCB.
Có. Phải ngắt nguồn hoàn toàn và chờ hotend nguội trước khi tháo cáp hoặc PCB để tránh chập điện và bỏng.
Creality Hotend Adapter Plate 4004010253 là board trung gian của cụm toolhead, được Creality xác nhận cho Ender-3 V3 Plus và được các nhà cung cấp linh kiện liệt kê thêm cho Ender-3 V3 तथा Ender-5 Max. Linh kiện giúp tập trung các kết nối điện quanh cụm hotend và đầu in.
Khi quạt không hoạt động, hotend không gia nhiệt, cảm biến báo sai, connector cháy hoặc chức năng toolhead mất kết nối, các hạng mục cần kiểm tra có thể gồm Hotend Adapter Plate, dây harness, connector, quạt, heater, thermistor, Ceramic Heating Block và mainboard.
Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality Hotend Adapter Plate 4004010253 cùng cụm hotend, toolhead PCB, quạt, cảm biến và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
