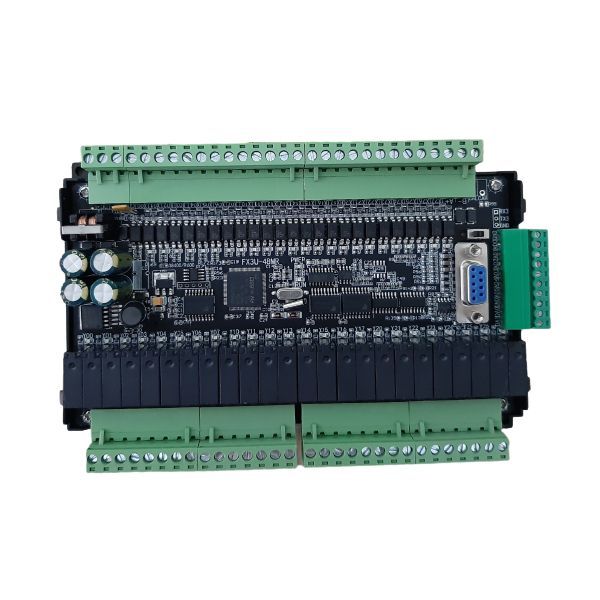

Board PLC Mitsubishi FX3U-32MT-6AD-2DA + RS485 – 16 In / 16 Out
Không phải hệ thống tự động hóa nào cũng cần một bộ PLC cồng kềnh với nhiều module mở rộng. Với những mô hình cần xử lý đồng thời tín hiệu số, analog, xung tốc độ cao và giao tiếp HMI, FX3U-32MT-6AD-2DA + RS485 là một lựa chọn đáng chú ý nhờ tích hợp nhiều chức năng trên cùng một board.
Phiên bản này có 16 ngõ vào, 16 ngõ ra transistor, thêm 6 kênh analog input, 2 kênh analog output và giao tiếp RS485. Thiết kế hướng đến các hệ thống điều khiển máy móc, dây chuyền và mô hình tự động hóa quy mô vừa.
Những thông số cần biết trước khi sử dụng
16 ngõ vào và 16 ngõ ra cho hệ thống điều khiển
Cấu hình 16 input / 16 output là điểm đầu tiên cần chú ý ở phiên bản FX3U-32MT.
Các ngõ vào có thể tiếp nhận tín hiệu từ cảm biến, công tắc, nút nhấn hoặc những thiết bị điều khiển phù hợp với cấu hình 24V DC.
Ở phía đầu ra, board sử dụng transistor, thích hợp với những ứng dụng cần đóng cắt tín hiệu điều khiển nhanh hơn so với việc chỉ sử dụng relay trong các bài toán phù hợp.
Đối với một hệ thống có nhiều thiết bị cần điều khiển cùng lúc, 16 đầu ra giúp giảm nhu cầu phải bổ sung thêm module I/O ngay từ đầu.
6 kênh analog giúp xử lý nhiều loại tín hiệu
Một ưu điểm khá thực tế của phiên bản này là không chỉ có I/O số.
Board tích hợp 6 ngõ vào analog 12 bit, trong đó có 3 kênh nhận tín hiệu 0–10V và 3 kênh nhận tín hiệu 0–20mA.
Điều này mở rộng phạm vi ứng dụng sang những hệ thống cần đọc các giá trị biến thiên liên tục thay vì chỉ nhận trạng thái ON/OFF.
Chẳng hạn, tín hiệu từ cảm biến áp suất, cảm biến mức, cảm biến nhiệt độ có bộ chuyển đổi analog hoặc các thiết bị đo khác có thể được đưa về PLC thông qua cấu hình tương thích.
Việc chia thành hai dạng tín hiệu điện áp và dòng điện cũng giúp người thiết kế hệ thống có thêm lựa chọn khi kết nối thiết bị ngoại vi.
2 ngõ ra analog 0–10V
Không chỉ nhận tín hiệu analog, board còn có 2 ngõ ra analog 0–10V với độ phân giải 12 bit.
Đây là phần có ích trong những hệ thống mà PLC cần đưa ra giá trị điều khiển thay đổi theo mức độ, thay vì chỉ bật hoặc tắt thiết bị.
Ví dụ, tùy thiết kế hệ thống, ngõ analog có thể được sử dụng để giao tiếp với thiết bị có đầu vào điều khiển 0–10V.
Điểm quan trọng là phải xác định đúng chuẩn tín hiệu của thiết bị kết nối trước khi đấu dây.
Khả năng phát xung cho các ứng dụng chuyển động
FX3U-32MT sử dụng đầu ra transistor và hỗ trợ phát xung tốc độ cao, thông tin sản phẩm công bố mức tối đa 100 kHz và khuyến nghị sử dụng khoảng 40 kHz trong một số điều kiện.
Đây là tính năng đáng quan tâm khi PLC được sử dụng cho những bài toán cần điều khiển theo xung.
Các ứng dụng có thể liên quan đến:
Tần số thực tế cần được lựa chọn dựa trên thiết bị nhận xung và cấu hình toàn hệ thống, không nên chỉ dựa vào thông số tối đa.
Bộ đếm tốc độ cao hỗ trợ xử lý tín hiệu xung
Board có 6 kênh bộ đếm tốc độ cao, hỗ trợ các phương thức đếm một chiều hoặc hai chiều theo cấu hình.
Đây là phần đặc biệt hữu ích với hệ thống có encoder hoặc cảm biến phát xung.
Thay vì xử lý những tín hiệu tốc độ cao như một tín hiệu số thông thường, bộ đếm chuyên dụng giúp PLC tiếp nhận và xử lý tín hiệu theo mục đích điều khiển.
Với những hệ thống cơ khí cần theo dõi vị trí hoặc tốc độ, đây có thể là một trong những tính năng đáng cân nhắc nhất của board.
RS485 – kết nối với HMI và thiết bị ngoại vi
FX3U-32MT-6AD-2DA có giao tiếp RS485, đồng thời hỗ trợ kết nối HMI thông qua các giao diện phù hợp.
RS485 thường được sử dụng trong môi trường tự động hóa vì khả năng kết nối thiết bị ở dạng mạng truyền thông công nghiệp.
Tùy cấu hình, PLC có thể giao tiếp với HMI hoặc thiết bị ngoại vi sử dụng chuẩn tương thích.
Khi triển khai, cần kiểm tra baud rate, giao thức, địa chỉ thiết bị và sơ đồ đấu nối. Chỉ có cổng RS485 không đồng nghĩa mọi thiết bị RS485 đều có thể kết nối trực tiếp mà không cần cấu hình.
Lập trình bằng GX Developer và GX Works2
Board hỗ trợ môi trường lập trình GX Developer và GX Works2 theo thông tin sản phẩm.
Đây là yếu tố cần quan tâm khi hệ thống đang sử dụng phần mềm Mitsubishi từ trước.
Đối với người bảo trì máy móc, khả năng tiếp tục sử dụng môi trường lập trình quen thuộc có thể giúp giảm thời gian làm quen khi chỉnh sửa chương trình hoặc kiểm tra lỗi.
Tuy nhiên, trước khi triển khai một hệ thống cụ thể, vẫn nên kiểm tra phiên bản phần mềm, driver và phương thức kết nối phù hợp với board đang sử dụng.
Nguồn 24V DC và thiết kế nhỏ gọn
Board sử dụng nguồn 24V DC – 1A, kích thước khoảng 132 × 120 × 43 mm và trọng lượng khoảng 360 g.
Kích thước này tương đối gọn đối với một board đã tích hợp nhiều nhóm chức năng.
Trong các tủ điều khiển có không gian hạn chế, việc tích hợp I/O số, analog, bộ đếm và giao tiếp trên một board có thể giúp bố trí hệ thống đơn giản hơn.
Dù vậy, việc cấp nguồn vẫn cần được thực hiện đúng thông số và sơ đồ đấu nối của thiết bị.
FX3U-32MT phù hợp với những hệ thống nào?
Từ cấu hình I/O và khả năng xử lý tín hiệu, board có thể được cân nhắc cho các ứng dụng như:
Khả năng sử dụng thực tế vẫn phụ thuộc vào yêu cầu cụ thể của máy, loại cảm biến, motor, HMI và các thiết bị ngoại vi.
Một vài điểm nên kiểm tra trước khi lắp đặt
Với board PLC, việc đấu nối sai có thể gây ra những vấn đề khó xác định sau này. Vì vậy, trước khi đưa vào hệ thống nên kiểm tra:
Đặc biệt, thông tin sản phẩm ghi ngõ vào theo cấu hình 0VDC-NPN, vì vậy cần đối chiếu kỹ với cảm biến và thiết bị đầu vào trước khi đấu nối.
Viện Máy Tính hỗ trợ gì với board PLC?
PLC không hoạt động độc lập. Một hệ thống hoàn chỉnh còn có máy tính lập trình, phần mềm, cáp kết nối, HMI, cảm biến và nhiều thiết bị ngoại vi khác.
Vì vậy, khi hệ thống gặp lỗi, chưa chắc board PLC là nguyên nhân.
Viện Máy Tính có thể hỗ trợ kiểm tra các vấn đề liên quan đến máy tính kết nối PLC, cổng giao tiếp, USB, Ethernet, phần mềm, driver và thiết bị ngoại vi, tùy trường hợp thực tế.
Một số tình huống thường cần kiểm tra gồm:
Đừng vội thay board khi hệ thống không giao tiếp
Giả sử FX3U-32MT không thể kết nối với máy tính.
Có khá nhiều khả năng cần loại trừ trước:
Một là cáp hoặc cổng kết nối.
Hai là phần mềm hoặc driver trên máy tính.
Ba là cấu hình giao tiếp.
Bốn là nguồn cấp hoặc hệ thống dây.
Cuối cùng mới đánh giá đến phần cứng PLC.
Cách kiểm tra theo từng lớp như vậy giúp hạn chế việc thay board khi nguyên nhân thực tế nằm ở máy tính hoặc đường truyền.
Hỗ trợ máy tính phục vụ lập trình và điều khiển
Trong môi trường nhà xưởng, một chiếc máy tính dùng cho PLC thường phải hoạt động ổn định trong thời gian dài.
Nếu máy tính có dấu hiệu chậm, treo phần mềm, lỗi USB hoặc không nhận thiết bị, Viện Máy Tính có thể hỗ trợ kiểm tra những thành phần liên quan như:
Điều này đặc biệt hữu ích khi máy tính đang được sử dụng để lập trình, giám sát hoặc bảo trì hệ thống tự động hóa.
Kết luận
FX3U-32MT-6AD-2DA + RS485 là board PLC có cấu hình khá đa dạng trong một thiết kế nhỏ gọn: 16 ngõ vào, 16 ngõ ra transistor, 6 ngõ vào analog, 2 ngõ ra analog, bộ đếm tốc độ cao, phát xung và giao tiếp RS485. Những tính năng này giúp board có thể đáp ứng nhiều bài toán điều khiển máy móc và tự động hóa.
Điểm đáng chú ý không chỉ nằm ở số lượng I/O mà còn ở khả năng xử lý nhiều loại tín hiệu trên cùng một nền tảng. Tuy nhiên, khi triển khai thực tế, cần đối chiếu kỹ loại cảm biến, chuẩn tín hiệu, tải transistor, giao tiếp HMI và chương trình PLC.
