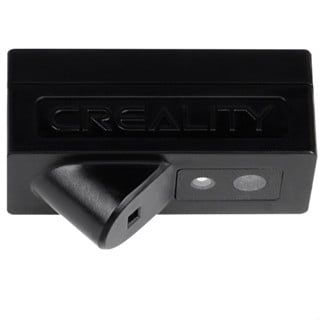

Creality AI LiDAR Kit mã 4004010254 là cụm cảm biến LiDAR dành cho máy in 3D Creality K1 Max. Linh kiện sử dụng hệ thống laser và cảm biến quang để quét bề mặt, thu nhận dữ liệu điểm và cung cấp thông tin cho hệ thống điều khiển của máy trong các chức năng như kiểm tra lớp in đầu tiên, hiệu chỉnh lưu lượng và hỗ trợ quá trình cân chỉnh tự động.
Creality ghi model linh kiện là LP1-DC4.5V~7V_1. Module có thiết kế nhỏ gọn, khối lượng tịnh khoảng 20g và được gắn gần cụm đầu in của K1 Max. Khi hoạt động, cảm biến phát tia laser xuống khu vực bàn in hoặc lớp filament vừa được tạo, sau đó cảm biến thu nhận thay đổi và tạo dữ liệu point cloud để thuật toán của Creality OS xử lý.
Tên “cảm biến cân bàn tự động AI LiDAR” cần được hiểu chính xác: trên K1 Max, LiDAR là một phần của hệ thống hỗ trợ cân chỉnh và đánh giá lớp đầu, nhưng máy còn có hệ thống strain sensor ở bàn nhiệt. Hai cơ chế kết hợp tạo thành giải pháp dual hands-free auto leveling của K1 Max. Không nên mô tả LiDAR là cảm biến duy nhất chịu trách nhiệm cân bàn.
LiDAR là viết tắt của Light Detection and Ranging. Trong ứng dụng trên K1 Max, module phát tia laser xuống bề mặt cần kiểm tra. Cảm biến quan sát sự thay đổi của tia phản xạ và chuyển thông tin thu được thành dữ liệu hình học.
Creality mô tả quá trình này là tạo point cloud – đám mây điểm – để hệ thống điều khiển có thể phân tích. Nhờ phương pháp đo quang học không tiếp xúc, máy có thể đánh giá bề mặt mà không cần đầu dò cơ khí trực tiếp chạm vào lớp filament vừa in.
Creality công bố AI LiDAR của K1 Max có độ phân giải 1μm. Một micromet bằng 0.001mm. Đây là độ phân giải được hãng dùng để mô tả khả năng cảm nhận của hệ thống LiDAR, không phải độ chính xác kích thước tổng thể của máy in hoặc layer height tối thiểu.
Không nên nhập “độ chính xác in 1μm”. Chất lượng bản in thực tế còn phụ thuộc cơ cấu CoreXY, stepper motor, extrusion, filament, nozzle, nhiệt độ, firmware, input shaping và nhiều yếu tố khác.
K1 Max sử dụng hệ thống Dual Hands-free Auto Leveling. Cơ chế thứ nhất dùng strain sensor ở bàn nhiệt để tạo leveling mesh và bù sai số. Cơ chế thứ hai sử dụng AI LiDAR để quét bề mặt với lượng lớn điểm dữ liệu nhằm hỗ trợ đánh giá độ nghiêng và chất lượng bề mặt.
Do đó AI LiDAR Kit đóng vai trò quan trọng nhưng không thay thế toàn bộ cụm strain gauge của bàn. Nếu máy báo lỗi leveling, cần kiểm tra cả LiDAR, bàn nhiệt, strain sensor, firmware và dữ liệu calibration thay vì chỉ thay module LiDAR.
Một trong những chức năng nổi bật nhất của AI LiDAR là First Layer Detection. Sau khi lớp đầu tiên được tạo, cảm biến có thể quét bề mặt và thuật toán so sánh dữ liệu thu được để phát hiện dấu hiệu bất thường.
Nếu hệ thống nhận thấy lớp đầu có vấn đề, K1 Max có thể đưa ra cảnh báo và, khi tùy chọn điều khiển tương ứng được bật, tạm dừng quá trình in. Điều này giúp hạn chế trường hợp máy tiếp tục chạy nhiều giờ trong khi lớp đầu đã bong, thiếu nhựa hoặc sai hình dạng.
Creality cũng lưu ý các chức năng AI có giới hạn và không thể đảm bảo phát hiện chính xác 100% mọi lỗi. Vì vậy người dùng vẫn nên quan sát lớp đầu trong các bản in quan trọng.
Firmware K1 Max hỗ trợ flow rate optimization dựa trên AI LiDAR. Trong quá trình calibration, máy tạo các đường filament thử nghiệm và cảm biến phân tích hình học của chúng để hỗ trợ thuật toán lựa chọn thông số extrusion thích hợp.
Flow – lưu lượng đùn – ảnh hưởng trực tiếp đến độ rộng đường nhựa. Flow quá thấp có thể tạo khe hở hoặc thiếu vật liệu, trong khi flow quá cao có thể gây tràn nhựa, bề mặt gồ và sai kích thước. AI LiDAR giúp tự động hóa một phần quá trình hiệu chỉnh này trên firmware tương thích.
Module LiDAR được gắn gần đầu in và kết nối với nozzle/toolhead PCB bằng dây tín hiệu. Trong hướng dẫn thay hotend K1 Max, Creality yêu cầu tháo terminal dây LiDAR ở phía trái nozzle sub-board trước khi tháo hai vít cố định module.
Điều này cho thấy khi LiDAR không được nhận, không nên vội kết luận cảm biến đã hỏng. Dây kết nối, đầu terminal, connector trên nozzle PCB và nguồn cấp đều là các hạng mục cần kiểm tra.
Creality VIP Mall xác nhận mã 4004010254 là LiDAR Kit chính hãng. Tài liệu và nhà phân phối phụ kiện xác nhận khả năng lắp trực tiếp trên K1 Max.
Một số đại lý quảng cáo có thể sử dụng module này với K1, K1C hoặc K1 SE sau khi bổ sung gá đỡ và cấu hình cần thiết. Tuy nhiên đây không phải mức tương thích lắp trực tiếp được Creality xác nhận giống K1 Max. Vì vậy khi nhập dữ liệu chính hãng nên ghi K1 Max là model tương thích chắc chắn.
K1 Max có cả AI LiDAR và AI Camera nhưng đây là hai linh kiện khác nhau. LiDAR tập trung vào đo bề mặt, flow calibration và kiểm tra lớp đầu bằng laser. AI Camera dùng hình ảnh để quan sát buồng in, phát hiện spaghetti, vật thể lạ và phục vụ giám sát hoặc timelapse.
Không nên nhập các chức năng real-time video, 1080p camera hoặc timelapse vào thông số riêng của LiDAR Kit 4004010254.
LiDAR Kit 4004010254 phù hợp để thay thế module AI LiDAR nguyên bản trên K1 Max khi cảm biến cũ bị hỏng, máy không nhận LiDAR hoặc chức năng first-layer detection và flow calibration không hoạt động dù các thành phần khác đã được xác nhận bình thường.
Với máy vận hành liên tục hoặc print farm, khả năng kiểm tra lớp đầu giúp giảm nguy cơ lãng phí filament và thời gian khi bản in gặp vấn đề ngay từ đầu. Tuy nhiên hệ thống vẫn cần được vệ sinh và calibration định kỳ.
Các lỗi hoặc biểu hiện bất thường có thể xuất phát từ nguồn điện, dây cáp, connector, nozzle PCB, bụi bẩn trên cảm biến, bề mặt calibration, firmware, phần mềm, cấu hình AI, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality AI LiDAR Kit có lỗi thiết kế.
Kiểm tra module có được gắn đúng vị trí, dây LiDAR cắm chắc vào nozzle PCB, terminal không cong hoặc oxy hóa và firmware K1 Max hoạt động đúng. Nếu vừa sửa toolhead, cần kiểm tra lại dây trước.
Kiểm tra chức năng AI/First Layer Detection có được bật trong menu hay không. Creality cho biết một số AI calibration có thể mặc định tắt và cần bật thủ công.
Cần kiểm tra nozzle, filament, bề mặt bàn, vùng calibration, lens LiDAR và firmware. Nếu filament đùn không ổn định do nozzle tắc hoặc extruder trượt thì dữ liệu quét cũng không thể bù hoàn toàn lỗi cơ khí.
Kiểm tra cửa sổ quang học có bụi, filament hoặc dầu bám hay không. Đồng thời kiểm tra module có bị lệch do va chạm đầu in hoặc vít gá bị lỏng.
Mã chính hãng của LiDAR Kit là 4004010254.
Creality và các tài liệu phụ tùng xác nhận khả năng sử dụng trực tiếp trên K1 Max.
Có tham gia hệ thống dual hands-free auto leveling của K1 Max, nhưng máy còn sử dụng strain sensor ở bàn nhiệt.
Có. Đây là một trong những chức năng chính của hệ thống LiDAR trên K1 Max.
Có. Creality OS hỗ trợ flow rate optimization dựa trên AI LiDAR ở firmware tương thích.
Creality công bố AI LiDAR của K1 Max có độ phân giải 1μm.
Không. LiDAR dùng laser và cảm biến để đo bề mặt; AI Camera là linh kiện hình ảnh riêng dùng giám sát quá trình in.
Tùy lỗi và firmware. Một số chức năng AI, first-layer detection hoặc calibration có thể mất, trong khi khả năng vận hành cơ bản còn phụ thuộc tình trạng tổng thể của máy.
Một số đại lý cung cấp giải pháp lắp với gá bổ sung, nhưng tương thích trực tiếp chính hãng được xác nhận rõ nhất là K1 Max. Không nên coi đây là phụ kiện plug-and-play cho mọi K1 Series.
Creality AI LiDAR Kit 4004010254 là module cảm biến laser nhỏ gọn dành cho K1 Max, hỗ trợ quét bề mặt với độ phân giải 1μm, kiểm tra lớp đầu, flow calibration và tham gia hệ thống cân chỉnh tự động của máy.
Khi máy báo không phát hiện LiDAR, không chạy First Layer Detection, flow calibration lỗi hoặc kết quả quét bất thường, các hạng mục có thể cần kiểm tra gồm module LiDAR, lens, dây tín hiệu, connector, nozzle PCB, gá cảm biến, firmware, build plate, strain sensor và cụm extrusion.
Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality AI LiDAR Kit 4004010254 cùng toolhead, bo mạch, cảm biến leveling và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
