Cáp chuyển từ chuẩn USB sang RS485/422 Uotek

Cáp chuyển từ chuẩn USB sang RS485/422 Uotek, giải pháp kết nối máy tính với BMS và thiết bị công nghiệp

Cáp chuyển từ chuẩn USB sang RS485/422 Uotek là một dây chuyển đổi giao tiếp, giúp máy tính chỉ có cổng USB có thể kết nối trực tiếp với các thiết bị dùng chuẩn công nghiệp RS485 hoặc RS422 như BMS pin lithium, inverter, bộ điều khiển, PLC, đồng hồ đo điện, thiết bị năng lượng mặt trời và các cảm biến trong hệ thống tự động hóa. Dây được thiết kế để người dùng có thể cấu hình, giám sát và ghi log dữ liệu từ thiết bị một cách ổn định mà không cần lắp thêm card giao tiếp chuyên dụng trên máy tính.

Mô tả sản phẩm

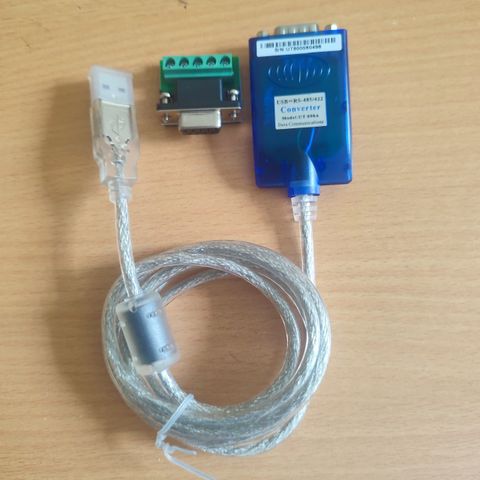

Cáp chuyển từ chuẩn USB sang RS485/422 Uotek gồm một đầu USB-A để cắm vào máy tính hoặc laptop và một đầu giao tiếp RS485/RS422 (thường là dạng đầu DB9 hoặc bó dây chân) để nối với thiết bị cần cấu hình. Bên trong dây là mạch chuyển đổi tín hiệu từ dạng USB đơn cực sang tín hiệu vi sai cân bằng chuẩn RS485/RS422, giúp truyền dữ liệu ổn định trên khoảng cách xa, giảm nhiễu hơn nhiều so với truyền TTL hoặc RS232 thông thường.

Sản phẩm thích hợp cho các hệ thống pin lithium, hệ thống năng lượng mặt trời và tủ điều khiển công nghiệp, nơi thiết bị chính thường chỉ có cổng RS485/RS422 còn người thao tác lại dùng máy tính hiện đại chỉ có USB. Thay vì phải dùng máy chuyên dụng hoặc card chuyển đổi PCI/PCIe, người dùng chỉ cần loại dây này là có thể kết nối, cấu hình và kiểm tra dữ liệu một cách nhanh chóng.

Thông số kỹ thuật

• Hãng sản xuất: Uotek

• Model: UT-890A

• Chiều dài dây: khoảng 1,5 m

• Ngõ vào: đầu USB-A, tương thích chuẩn USB 1.0/1.1/2.0 trên máy tính

• Ngõ ra: RS485/RS422, có thể là đầu DB9 hoặc các dây tín hiệu lộ chân để đấu vào thiết bị

• Chuẩn tín hiệu: hỗ trợ RS485 và RS422 theo tiêu chuẩn TIA/EIA

• Chế độ hoạt động:

  • RS485: 2 dây half-duplex (gửi và nhận trên cùng cặp dây)

  • RS422: 4 dây full-duplex (gửi và nhận trên hai cặp dây riêng)

• Tốc độ truyền: hỗ trợ dải tốc độ từ thấp đến cao, đáp ứng hầu hết nhu cầu cấu hình và giám sát thiết bị RS485/RS422 thông dụng

• Khoảng cách truyền: có thể truyền tới hàng trăm mét hoặc hơn cho RS485/RS422 tùy tốc độ cấu hình và chất lượng dây; phía USB giới hạn bởi chiều dài dây USB

• Khả năng tải: hỗ trợ kết nối nhiều thiết bị RS485/RS422 trên cùng một nhánh, tùy cấu hình hệ thống

• Bảo vệ: tích hợp mạch chống nhiễu, chống sốc điện, bảo vệ quá áp và ESD ở mức phù hợp cho môi trường công nghiệp

• Hệ điều hành hỗ trợ: Windows, Linux, MacOS (tùy driver), dùng được với đa số máy tính hiện đại mà không cần nguồn ngoài

Ưu điểm nổi bật

Cáp chuyển từ chuẩn USB sang RS485/422 Uotek mang lại nhiều lợi ích rõ ràng:

• Không cần nguồn điện riêng, dây lấy nguồn trực tiếp từ cổng USB, giúp việc lắp đặt và sử dụng gọn gàng.

• Giao tiếp theo chuẩn vi sai RS485/RS422, chống nhiễu tốt và hoạt động ổn định trên khoảng cách xa, rất phù hợp môi trường công nghiệp hoặc hệ thống năng lượng.

• Hỗ trợ cả RS485 và RS422 trong cùng một thiết bị, có thể dùng cho nhiều loại thiết bị khác nhau mà không cần mua nhiều loại dây riêng.

• Dễ sử dụng, chỉ cần cắm USB vào máy tính, đấu đúng chân RS485/RS422 vào thiết bị, cài driver nếu cần rồi dùng phần mềm cấu hình hoặc giám sát là có thể làm việc ngay.

• Thân dây có đèn báo nguồn và trạng thái truyền/nhận dữ liệu, giúp quan sát việc giao tiếp có diễn ra hay không, tiện cho việc kiểm tra lỗi kết nối.

Ứng dụng thực tế

Sản phẩm được dùng rộng rãi trong nhiều loại dự án và hệ thống:

• Kết nối BMS pin lithium với máy tính để cấu hình thông số, cập nhật firmware, đọc trạng thái tế bào, dòng, áp, nhiệt độ.

• Kết nối inverter năng lượng mặt trời, bộ sạc, bộ chuyển nguồn với phần mềm giám sát trên máy tính để xem công suất, dữ liệu lịch sử và báo lỗi.

• Cấu hình và giám sát PLC, bộ điều khiển công nghiệp, hệ thống đo lường trong nhà máy hoặc tòa nhà thông qua cổng RS485/RS422.

• Lấy dữ liệu từ đồng hồ đo điện, đồng hồ đa năng, cảm biến môi trường, bộ đo công suất… để lưu log, phân tích hoặc tích hợp vào hệ thống quản lý.

Lưu ý khi sử dụng

Để cáp chuyển USB sang RS485/422 Uotek hoạt động ổn định:

• Cần đấu đúng chân tín hiệu RS485/RS422 theo sơ đồ thiết bị, tránh nhầm cực dương/âm giữa các cặp dây.

• Cài đặt driver phù hợp với hệ điều hành nếu thiết bị cần driver riêng, kiểm tra trong mục cổng COM để biết dây đang dùng cổng số bao nhiêu.

• Chọn tốc độ truyền (baud rate), số bit dữ liệu, bit stop và parity đúng theo thông số của thiết bị, nếu cấu hình sai thì thiết bị sẽ không trả dữ liệu hoặc trả dữ liệu lỗi.

• Hạn chế chạy dây dữ liệu RS485/RS422 sát các dây nguồn cao áp hoặc môi trường nhiễu mạnh, nên dùng dây xoắn đôi và đi đúng kỹ thuật nếu hệ thống yêu cầu ổn định cao.

Phù hợp với ai?

Cáp chuyển từ chuẩn USB sang RS485/422 Uotek phù hợp với:

• Kỹ thuật viên triển khai hệ thống pin lithium, hệ thống năng lượng mặt trời, cần công cụ cắm nhanh vào BMS hoặc inverter để cấu hình.

• Kỹ sư điện – tự động hóa, thường xuyên làm việc với PLC, thiết bị đo, bộ điều khiển RS485/RS422 nhưng dùng laptop hiện đại không còn cổng serial truyền thống.

• Người dùng DIY và kỹ thuật viên bảo trì, muốn có một dây nhỏ gọn nhưng linh hoạt để dùng cho nhiều thiết bị, từ pin, năng lượng đến tủ điều khiển và cảm biến.
