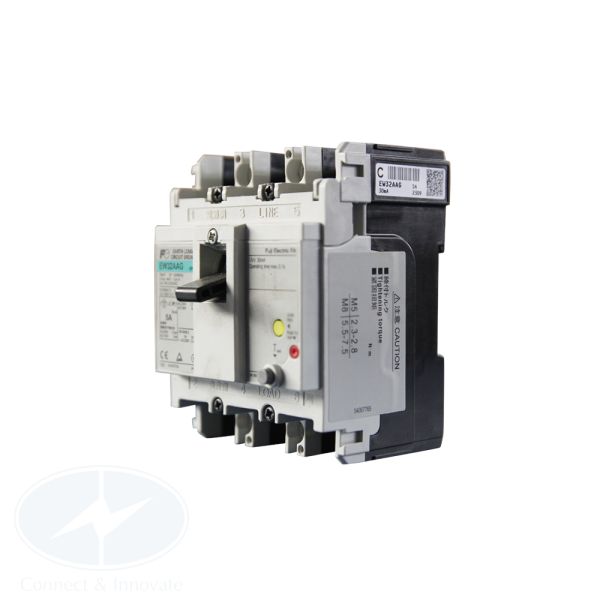

Fuji Electric EW32AAG-3P015C là cầu dao chống dòng rò ELCB thuộc dòng G-TWIN, được thiết kế để bảo vệ mạch điện trước các tình trạng quá dòng, ngắn mạch và dòng rò xuống đất. Model sử dụng cấu hình 3 cực, khung 32AF, dòng định mức 15A và dòng rò tác động danh định 100mA. Đây là ELCB dạng khối phù hợp cho các mạch điện ba pha hoặc các ứng dụng phân phối điện cần đồng thời giám sát dòng tải và dòng rò.
Theo thông tin chính thức của Fuji Electric dành cho EW32AAG-3P, sản phẩm thuộc nhóm Earth Leakage Circuit Breaker dùng cho bảo vệ dây dẫn thông thường, có khả năng cắt Icu 2,5kA tại 230VAC theo JIS/IEC. Phiên bản chính xác EW32AAG-3P015C sử dụng dòng định mức 15A và độ nhạy dòng rò 100mA, thời gian tác động chống rò tối đa khoảng 0,1 giây trong điều kiện quy định.
Điểm cần phân biệt là EW32AAG-3P015C không phải RCCB chỉ bảo vệ dòng rò. Đây là ELCB tích hợp khả năng bảo vệ earth leakage, overcurrent và short-circuit. Vì vậy khi dòng tải vượt giới hạn hoặc xảy ra ngắn mạch, bộ phận bảo vệ quá dòng của breaker cũng có thể tác động, đồng thời mạch phát hiện dòng rò đảm nhiệm chức năng phát hiện mất cân bằng dòng xuống đất.
Cách dễ hiểu nhất để lựa chọn EW32AAG-3P015C là tách ba tình huống mà breaker cần xử lý: tải sử dụng dòng quá lớn trong thời gian đủ lâu, dòng tăng rất cao do ngắn mạch và xuất hiện dòng điện thoát khỏi đường dẫn bình thường xuống đất.
Dòng định mức của model là 15A. Khi mạch tải hoạt động vượt khả năng được thiết kế và điều kiện tác động của breaker được thỏa mãn, cơ cấu bảo vệ quá dòng sẽ ngắt mạch để hạn chế nguy cơ dây dẫn phát nhiệt kéo dài.
Nếu hai điểm có điện thế khác nhau bị nối với trở kháng rất thấp, dòng fault có thể tăng lên hàng trăm hoặc hàng nghìn ampere. Khả năng cắt của EW32AAG-3P được Fuji công bố Icu 2,5kA tại 230VAC. Vì vậy khi lựa chọn breaker phải đảm bảo dòng ngắn mạch dự kiến tại điểm lắp không vượt khả năng cắt của thiết bị.
Trong điều kiện bình thường, tổng dòng điện đi qua các conductor được ELCB giám sát phải cân bằng. Nếu một phần dòng điện thoát qua vỏ máy, cách điện suy giảm hoặc một đường dẫn khác xuống đất, sự mất cân bằng được mạch leakage detection phát hiện. Phiên bản EW32AAG-3P015C sử dụng mức dòng rò danh định 100mA.
Chữ C trong mã phiên bản thương mại EW32AAG-3P015C tương ứng cấu hình độ nhạy rò 100mA. Trong cùng dòng EW32AAG, Fuji cung cấp nhiều mức rated sensitive current như 15mA, 30mA và 100mA. Do đó chỉ khác ký tự cuối nhưng mục đích phối hợp bảo vệ có thể khác đáng kể.
Mức 100mA thường được xem xét trong bảo vệ rò cho hệ thống hoặc thiết bị khi cần tránh tác động do các mức leakage nhỏ hơn vốn có thể xuất hiện từ tổng nhiều tải. Nó không nên được tự động xem là tương đương một ELCB 30mA trong mọi ứng dụng bảo vệ con người.
Việc chọn 30mA hay 100mA phải dựa trên thiết kế điện, yêu cầu an toàn, khả năng phối hợp với breaker phía dưới, dòng rò tự nhiên của hệ thống và quy định áp dụng tại vị trí lắp đặt.
EW32AAG sử dụng frame 32AF nhưng model cụ thể EW32AAG-3P015C chỉ có rated current 15A. AF thể hiện kích thước và cấp khung của breaker, trong khi AT/In của phiên bản xác định dòng định mức thực tế.
Trong cùng frame EW32AAG, Fuji có các mức dòng 5A, 10A, 15A, 20A, 30A và 32A. Vì vậy không nên nhìn chữ “32” trong EW32AAG rồi nhập dòng định mức 32A cho mọi biến thể.
Fuji xếp EW32AAG vào nhóm economic breaking capacity. Với phiên bản 3P, Icu tại 230VAC là 2,5kA và Ics khoảng 2kA theo bảng IEC/JIS của dòng sản phẩm. Ở điện áp 100VAC, catalog G-TWIN tham chiếu Icu/Ics khoảng 5/3kA.
Khả năng cắt không phải dòng tải. 15A là rated current mà breaker được lựa chọn để vận hành với tải; 2,5kA là dòng sự cố cực đại ở điều kiện 230VAC mà breaker có khả năng ngắt theo cấp Icu được công bố.
Nếu dòng ngắn mạch tính toán tại tủ có thể vượt 2,5kA, kỹ sư cần chọn breaker có breaking capacity cao hơn hoặc thiết kế phối hợp bảo vệ phù hợp. Trong G-TWIN, Fuji còn có các nhánh EAG, SAG, RAG hoặc HAG với mức breaking capacity khác nhau tùy frame.
Đây là điểm dễ nhầm khi nhiều website thương mại đặt tiêu đề chung “440VAC” cho sản phẩm. Catalog chính thức của Fuji phân biệt rõ: EW32AAG 3P có rated operational voltage 100–230VAC, trong khi EW32EAG và EW32SAG mới có các cấp 100–230–440VAC.
Do đó không nên nhập EW32AAG-3P015C là ELCB 440VAC chỉ dựa vào tiêu đề của một trang bán hàng. Với model AAG, thông số được Fuji công bố cho nhánh 3P là 100–230VAC và operational voltage range tham chiếu khoảng 80–264VAC.
Fuji mô tả G-TWIN ELCB sử dụng mạch leakage detection được phát triển để nâng khả năng chống ảnh hưởng của noise surge. Đây là điểm quan trọng trong môi trường công nghiệp nơi contactor, motor và các thiết bị đóng cắt có thể tạo nhiễu điện.
Dòng G-TWIN cũng được thiết kế để hỗ trợ phát hiện ground fault trong hệ ba pha khi xuất hiện mất một pha theo yêu cầu của IEC 60947-2 ở các cấu hình áp dụng. Mục tiêu là giữ chức năng bảo vệ dòng rò hoạt động đáng tin cậy trong nhiều tình trạng bất thường của nguồn.
Catalog G-TWIN liệt kê tripping device của nhóm EW32AAG là hydraulic-magnetic. Về nguyên lý, cơ cấu này thực hiện bảo vệ quá dòng và tác động nhanh khi xuất hiện dòng fault lớn, trong khi khối earth leakage hoạt động như một hệ bảo vệ bổ sung theo mức dòng dư.
Người dùng không nên tự điều chỉnh cơ cấu trip bên trong nếu model không được thiết kế để điều chỉnh. Khi breaker thường xuyên tác động, cần tìm nguyên nhân tải hoặc leakage thay vì cố thay đổi cơ cấu bảo vệ để giữ breaker không nhảy.
ELCB có thể bảo vệ một nhánh tải nhỏ 15A trước quá dòng, ngắn mạch và dòng rò khi điện áp nằm trong giới hạn model.
EW32AAG-3P015C có thể được bố trí cho feeder phù hợp nếu dòng tải, điện áp và fault current dự kiến nằm trong định mức breaker.
Dòng rò do suy giảm cách điện có thể làm vỏ kim loại xuất hiện điện thế nguy hiểm. ELCB đóng vai trò phát hiện current imbalance và ngắt nguồn khi đạt điều kiện tác động.
Phiên bản C phù hợp với thiết kế cần mức rated sensitive current 100mA. Nếu yêu cầu 30mA phải chọn đúng biến thể khác, không thể thay đổi chỉ bằng cách đấu dây.
Các tình trạng dưới đây là những lỗi cầu dao chống dòng rò và thiết bị điện công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, môi trường, đấu dây, tải hoặc linh kiện. Đây không phải khẳng định Fuji EW32AAG-3P015C có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra ngắn mạch, quá tải nghiêm trọng hoặc dòng rò thực tế ở phía tải. Nên tách từng nhánh để xác định thiết bị nào gây leakage thay vì thay breaker ngay lập tức.
Nếu không có sự cố rò rõ ràng, cần đo dòng tải. Tải 15A bị vận hành vượt định mức trong thời gian dài có thể dẫn đến tác động bảo vệ quá dòng. Terminal lỏng gây phát nhiệt cũng cần được kiểm tra.
Độ ẩm có thể làm giảm điện trở cách điện của motor, heater, dây dẫn hoặc terminal. Trong trường hợp này breaker có thể đang thực hiện đúng chức năng bảo vệ. Nên đo insulation resistance bằng thiết bị và quy trình phù hợp.
Một số breaker cần được đưa handle hoàn toàn về vị trí OFF/reset sau khi trip rồi mới đóng lại. Nếu đã reset đúng mà vẫn không giữ, cần kiểm tra fault phía tải và cơ cấu đóng cắt bên trong.
Nguyên nhân có thể là tải cao, terminal lỏng, dây không phù hợp, bề mặt tiếp xúc kém hoặc cơ cấu contact bên trong đã suy giảm. Dấu hiệu đổi màu, mùi khét hoặc nhựa biến dạng cần được xử lý sớm.
Không nên tạo dòng rò nguy hiểm để thử bằng phương pháp thủ công. Cần sử dụng test button theo hướng dẫn hoặc thiết bị kiểm tra ELCB chuyên dụng để xác nhận dòng trip và thời gian trip.
Cần đo leakage current của toàn nhánh. Nhiều thiết bị có bộ lọc EMI có thể tạo dòng rò nhỏ; khi cộng lại, tổng leakage có thể tiến tới ngưỡng của ELCB dù từng máy riêng lẻ không có lỗi nghiêm trọng.
Fuji thiết kế G-TWIN theo hướng tiêu chuẩn hóa nhiều phụ kiện nội bộ và bên ngoài giữa các frame phù hợp. Tùy cấu hình đặt hàng, hệ thống có thể sử dụng auxiliary switch AX, alarm switch AL, thiết bị khóa tay gạt, terminal cover, insulation barrier hoặc operating handle tương thích.
Không phải mọi phụ kiện đều có sẵn trong EW32AAG-3P015C tiêu chuẩn. Khi cần bổ sung tiếp điểm phụ, alarm hoặc cơ cấu thao tác ngoài cửa tủ, phải đối chiếu đúng mã phụ kiện và khả năng tương thích với frame 32AF.
Dòng định mức chính xác của model là 15A. Con số 32 trong EW32AAG biểu thị frame 32AF chứ không có nghĩa mọi phiên bản đều là 32A.
Rated sensitive current của model chính xác là 100mA.
EW32AAG-3P015C là phiên bản ba cực 3P.
Fuji công bố Icu 2,5kA tại 230VAC cho EW32AAG-3P. Ics tại điều kiện này khoảng 2kA.
Không nên chọn model này cho 440VAC dựa trên thông tin chung của G-TWIN. Catalog Fuji xác định EW32AAG 3P là dòng 100–230VAC; các model EW32EAG/EW32SAG mới có rating tới 440VAC.
Có. Đây là Earth Leakage Circuit Breaker tích hợp bảo vệ ground fault, overcurrent và short-circuit, khác RCCB chỉ tập trung vào residual current.
Kích thước tham chiếu khoảng 75mm rộng × 100mm cao × 84mm sâu, khối lượng khoảng 500g.
Vì quá dòng và dòng rò là hai cơ chế bảo vệ khác nhau. Tải có thể chỉ tiêu thụ 5A nhưng tổng leakage vượt ngưỡng tác động của ELCB, khiến breaker ngắt.
Không nên thay chỉ dựa vào kích thước. Mức 30mA nhạy hơn và có thể thay đổi khả năng phối hợp bảo vệ hoặc gây nuisance trip trong hệ thống có leakage tự nhiên cao. Việc chọn mức dòng dư phải dựa trên thiết kế điện và yêu cầu an toàn.
Fuji EW32AAG-3P015C là ELCB G-TWIN ba cực, frame 32AF, dòng định mức 15A, rated sensitive current 100mA và Icu 2,5kA tại 230VAC. Sản phẩm kết hợp chức năng bảo vệ quá dòng, ngắn mạch và dòng rò trong một breaker nhỏ gọn, phù hợp với các nhánh tải có thông số điện tương ứng.
Khi EW32AAG-3P015C gặp tình trạng trip liên tục, không giữ được trạng thái ON, nóng bất thường, terminal cháy, nút test không hoạt động hoặc nghi ngờ khả năng phát hiện dòng rò không chính xác, cần kiểm tra tải, dòng rò thực tế, điện trở cách điện, dòng từng pha và wiring trước khi kết luận breaker hỏng.
Nếu cần kiểm tra cơ cấu đóng cắt, main contact, terminal, bộ phận bảo vệ quá dòng, mạch phát hiện dòng rò, test circuit, vỏ cách điện hoặc phụ kiện của Fuji Electric EW32AAG-3P015C, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
