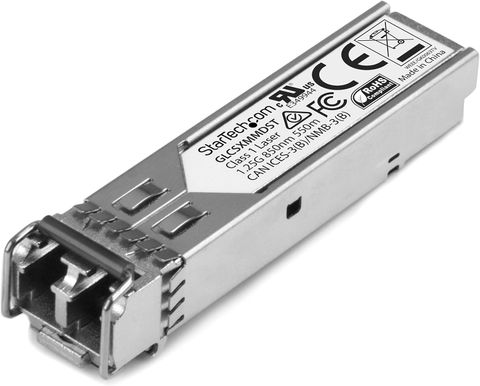

Cisco GLC-SX-MMD SFP 1GbE Multimode Fiber 550m

Cisco GLC-SX-MMD SFP 1GbE Multimode Fiber 550m

Khi hệ thống mạng cần kết nối quang ở tốc độ Gigabit, module SFP là một thành phần nhỏ nhưng có vai trò trực tiếp trong việc đưa tín hiệu từ thiết bị mạng lên đường truyền cáp quang. GLC-SX-MMD là module quang multimode chuẩn 1000BASE-SX, sử dụng bước sóng 850nm và đầu nối LC.

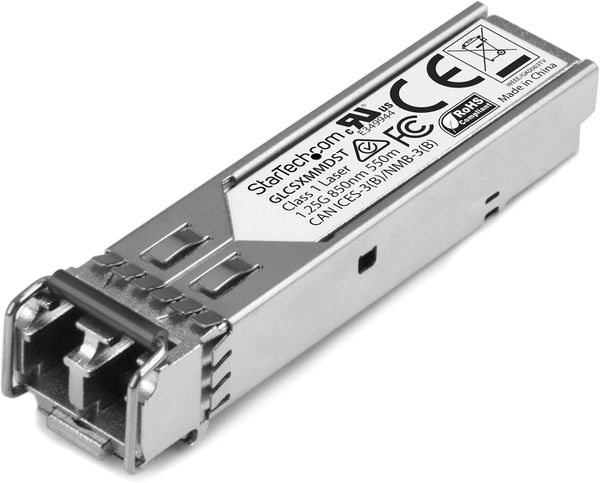

Mẫu GLC-SX-MMD Compatible SFP Module – GLCSXMMDST phù hợp cho các hệ thống cần kết nối 1GbE qua cáp quang multimode, với khoảng cách truyền được cung cấp lên đến 550m.

Thông số kỹ thuật GLC-SX-MMD

• Phân nhóm: Module quang / SFP

• Loại hàng hóa: Fiber Optical Transceiver

• Model: GLC-SX-MMD

• Mã sản phẩm: GLCSXMMDST

• Chuẩn: 1000BASE-SX

• Tốc độ: 1GbE

• Loại cáp: Multimode Fiber

• Bước sóng: 850nm

• Đầu nối: LC

• Khoảng cách: Lên đến 550m

• Mục đích sử dụng: Kết nối quang Gigabit cho thiết bị mạng

• Model: GLC-SX-MMD

• Mã sản phẩm: GLCSXMMDST

• Loại thiết bị: SFP Fiber Optical Transceiver

• Chuẩn kết nối: 1000BASE-SX

• Tốc độ truyền: 1GbE

• Loại sợi quang: Multimode Fiber

• Bước sóng: 850nm

• Đầu nối: LC

• Khoảng cách truyền: lên đến 550m

• Hỗ trợ DDM

• Ứng dụng: Cisco Firepower, ASR920, IE2000 và các thiết bị tương thích

Module SFP này dùng để làm gì?

GLC-SX-MMD có nhiệm vụ chuyển đổi tín hiệu điện từ cổng mạng thành tín hiệu quang để truyền qua hệ thống cáp quang multimode.

Có thể hình dung đơn giản:

Thiết bị mạng → SFP → Cáp quang → SFP → Thiết bị mạng

Nhờ đó, doanh nghiệp có thể kết nối các thiết bị ở khoảng cách xa hơn so với việc chỉ sử dụng cáp mạng đồng thông thường.

Module đặc biệt hữu ích trong những hệ thống mà khoảng cách giữa switch, firewall, router hoặc các thiết bị mạng vượt quá phạm vi triển khai thuận tiện của Ethernet đồng.

1GbE và chuẩn 1000BASE-SX

GLC-SX-MMD hoạt động ở tốc độ 1GbE và sử dụng chuẩn 1000BASE-SX.

Chuẩn này được thiết kế cho truyền dẫn Gigabit Ethernet trên cáp quang multimode, phù hợp với nhiều hệ thống mạng nội bộ và hạ tầng phòng máy.

Với doanh nghiệp đang sử dụng hệ thống 1GbE, việc lựa chọn đúng module giúp thiết bị mạng có thể giao tiếp với hệ thống cáp quang tương ứng.

Bước sóng 850nm – truyền trên cáp multimode

Module sử dụng bước sóng 850nm, một thông số quan trọng khi phối hợp SFP với loại cáp quang.

GLC-SX-MMD được thiết kế cho Multimode Fiber, vì vậy khi triển khai cần kiểm tra loại sợi quang đang có trong hệ thống.

Không nên chỉ nhìn vào đầu nối LC rồi lựa chọn module. Cần đối chiếu đồng thời:

Tốc độ → bước sóng → loại sợi quang → khoảng cách → thiết bị đầu cuối.

Nếu các thông số không tương thích, kết nối có thể không hoạt động hoặc không đạt khoảng cách mong muốn.

Khoảng cách lên đến 550m

Theo thông số được cung cấp, module hỗ trợ khoảng cách truyền lên đến 550m.

Đây là mức khoảng cách phù hợp với nhiều mô hình mạng nội bộ, phòng máy hoặc hệ thống kết nối giữa các khu vực trong cùng một khuôn viên.

Tuy nhiên, khoảng cách thực tế còn phụ thuộc vào chất lượng cáp, đầu nối, mối nối và hệ thống mạng ở hai đầu.

Vì vậy, 550m nên được xem là thông số tham khảo theo điều kiện triển khai phù hợp, thay vì mặc định mọi hệ thống đều đạt đúng khoảng cách này.

Đầu nối LC nhỏ gọn, thuận tiện triển khai

GLC-SX-MMD sử dụng đầu nối LC.

LC là kiểu đầu nối phổ biến trong các hệ thống cáp quang, có thiết kế nhỏ gọn và phù hợp với mật độ cổng cao trong tủ mạng.

Khi lắp đặt, nên đảm bảo đầu nối sạch, không bị bụi hoặc trầy xước nghiêm trọng. Chất lượng đầu nối quang có thể ảnh hưởng trực tiếp đến mức suy hao tín hiệu.

Hỗ trợ DDM để theo dõi trạng thái module

Module được cung cấp với khả năng DDM – Digital Diagnostic Monitoring.

DDM giúp cung cấp thông tin giám sát liên quan đến tình trạng hoạt động của module tùy theo thiết bị mạng hỗ trợ.

Đây là tính năng hữu ích cho đội ngũ kỹ thuật khi cần kiểm tra hệ thống từ xa hoặc xác định nguyên nhân khi đường truyền quang hoạt động không ổn định.

Thay vì chỉ biết “có tín hiệu” hoặc “mất tín hiệu”, thông tin chẩn đoán có thể hỗ trợ quá trình kiểm tra chi tiết hơn.

Có thể dùng trong những hệ thống nào?

Theo thông tin sản phẩm, module được sử dụng cho các thiết bị như:

• Cisco Firepower.

• Cisco ASR920.

• Cisco IE2000.

• Các thiết bị mạng có khe SFP tương thích.

Tuy nhiên, khả năng cắm vừa khe SFP không đồng nghĩa với việc mọi thiết bị đều chắc chắn hoạt động cùng module.

Trước khi thay thế hoặc bổ sung SFP, nên kiểm tra model thiết bị, chuẩn SFP được hỗ trợ và yêu cầu của hệ thống.

Một module nhỏ nhưng có thể gây lỗi cả đường truyền

Khi đường truyền quang gặp vấn đề, module SFP thường là một trong những thành phần cần kiểm tra.

Một số dấu hiệu có thể xuất hiện:

• Link không sáng.

• Kết nối chập chờn.

• Thiết bị báo mất tín hiệu quang.

• Tốc độ không đạt như dự kiến.

• Kết nối lúc được lúc mất.

• Một đầu nhận tín hiệu nhưng đầu còn lại không nhận.

Nguyên nhân không nhất thiết nằm ở SFP. Có thể liên quan đến cáp quang, đầu nối LC, thiết bị đầu cuối hoặc cấu hình cổng.

Kiểm tra SFP và đường truyền quang như thế nào?

Khi phát sinh sự cố, nên kiểm tra theo trình tự:

SFP → đầu nối LC → cáp quang → cổng SFP → thiết bị đầu cuối → cấu hình.

Cách kiểm tra từng bước giúp tránh thay module khi nguyên nhân thực tế lại nằm ở dây hoặc cổng kết nối.

Nếu hệ thống có nhiều đường quang, việc xác định chính xác vị trí lỗi càng quan trọng để hạn chế thời gian gián đoạn mạng.

Viện Máy Tính hỗ trợ kiểm tra thiết bị mạng và kết nối quang

Một module SFP có kích thước nhỏ nhưng lại liên quan trực tiếp đến đường truyền giữa các thiết bị mạng. Khi kết nối quang không ổn định, việc kiểm tra cả module và các thành phần liên quan sẽ giúp xác định nguyên nhân rõ hơn.

Viện Máy Tính có thể hỗ trợ kiểm tra thiết bị mạng, kết nối, module SFP và các vấn đề liên quan đến hệ thống máy tính – hạ tầng mạng.

Nếu chưa xác định được lỗi nằm ở module, cáp hay cổng thiết bị, nên kiểm tra thực tế trước khi thay linh kiện.

Tổng kết

Cisco GLC-SX-MMD Compatible SFP Module – GLCSXMMDST là module thu phát quang 1GbE 1000BASE-SX, sử dụng multimode fiber, bước sóng 850nm, đầu LC, hỗ trợ khoảng cách lên đến 550m và có DDM.

Đây là lựa chọn đáng cân nhắc cho các hệ thống cần kết nối Gigabit qua cáp quang multimode, đặc biệt khi cần liên kết giữa firewall, switch, router hoặc các thiết bị mạng tương thích.

Trước khi lắp đặt, nên đối chiếu đầy đủ chuẩn SFP, loại cáp, bước sóng và thiết bị ở hai đầu để đảm bảo cấu hình phù hợp.
