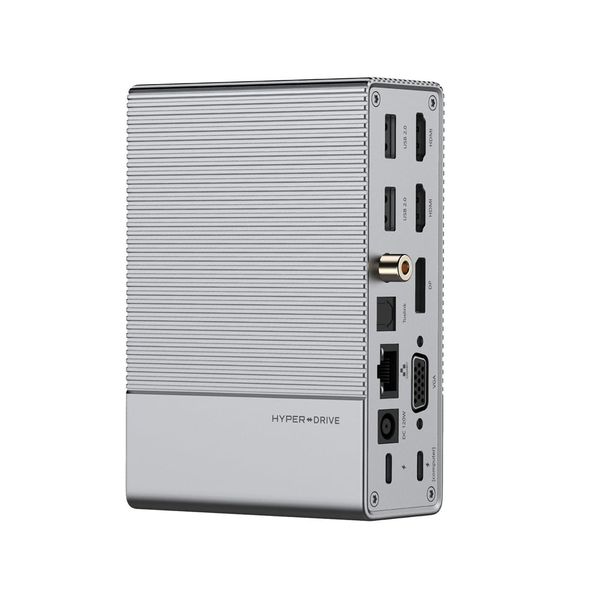

Cổng chuyển HyperDrive GEN2 18-IN-1 (HD-G218)

Cổng chuyển HyperDrive GEN2 18-IN-1 (HD-G218)

HyperDrive GEN2 18-IN-1 (HD-G218) là trung tâm USB-C cao cấp biến một cổng USB-C duy nhất thành 18 cổng kết nối, hỗ trợ xuất hình 4K60Hz, truyền dữ liệu 10Gbps, âm thanh chuyên nghiệp và sạc Power Delivery đến 100W.

Thông số kỹ thuật

Thương hiệu: HyperDrive (Sanho – USA)
Model: HD-G218
Loại thiết bị: USB-C Hub 18-IN-1
Cổng kết nối chính: USB-C to USB-C (cáp 100W/10Gbps kèm theo)
Hỗ trợ video: HDMI 4K60Hz x2, DisplayPort 4K60Hz, VGA
Cổng dữ liệu tốc độ cao: USB-A 10Gbps x2, USB-C 10Gbps
Cổng USB tiêu chuẩn: USB-A 2.0 x2, USB-A 3.0, USB-A QC 3.0
Cổng mạng: Gigabit Ethernet (10/100/1000Mbps)
Khe thẻ nhớ: UHS-II SD 4.0 / MicroSD (312MB/s)
Cổng âm thanh: Jack 3.5mm TRRS, Toslink (Optical), Coaxial SPDIF
Sạc: USB-C PD 100W, DC 180W (tùy chọn)
Trọng lượng: 589,67g
Kích thước: 88,9 x 43,94 x 132,08mm
Bảo hành: 2 năm

Chi tiết 18 cổng kết nối

Cổng xuất hình

HDMI 4K60Hz x2: Hỗ trợ tối đa 2 cổng HDMI đồng thời, độ phân giải lên đến 4K60Hz.

DisplayPort 4K60Hz: Xuất hình qua DP với độ phân giải 4K60Hz, ưu tiên hơn VGA khi kết nối đồng thời.

VGA: Cổng xuất hình analog, chia sẻ băng thông với DisplayPort (chỉ sử dụng DP hoặc VGA tại một thời điểm).

Lưu ý xuất hình: Hỗ trợ tối đa 3 đầu ra video cùng lúc. MacOS hỗ trợ SST nên tất cả màn hình ngoài sẽ hiển thị cùng hình ảnh ở 4K60Hz. PC Windows/Chrome OS hỗ trợ MST với 3 màn hình mở rộng (4K30Hz + 4K30Hz + 1080p).

Cổng dữ liệu tốc độ cao

USB-A 10Gbps x2: Hai cổng USB-A tốc độ 10Gbps, chia sẻ băng thông, dòng điện đầu ra tối đa 900mA mỗi cổng.

USB-C 10Gbps: Một cổng USB-C tốc độ 10Gbps, dòng ra tối đa 1500mA.

Lưu ý: 3 cổng USB-A 10Gbps x2 và USB-C 10Gbps chia sẻ tổng băng thông 10Gbps.

Cổng USB tiêu chuẩn

USB-A 2.0 x2: Hai cổng USB 2.0, chia sẻ băng thông 480Mbps, đầu ra điện 900mA.

USB-A 3.0: Một cổng USB 3.0 tiêu chuẩn.

USB-A QC 3.0: Cổng sạc nhanh Quick Charge 3.0, hỗ trợ FCP và Quick Charge 2.0/3.0 (5V/9V/12V), chế độ BC1.2 DCP tối đa 1,5A. Cổng chỉ hoạt động khi hub được kết nối với bộ sạc PD hoặc nguồn điện bên ngoài.

Khe thẻ nhớ

UHS-II SD 4.0 / MicroSD: Hỗ trợ chuẩn SD 4.0 UHS-II, tốc độ đọc/ghi tối đa 312MB/s, tương thích ngược với các chuẩn SD trước đó. Hỗ trợ thẻ SDHC/SDXC lên đến 2TB. Hai khe MicroSD và SD có thể đọc và ghi cùng một lúc.

Cổng mạng

Gigabit Ethernet: Hỗ trợ truyền tải song công 10Mbps/100Mbps/1Gbps, kết nối mạng ổn định qua dây LAN.

Cổng âm thanh chuyên nghiệp

Jack Audio 3.5mm TRRS: Âm thanh nổi 4 cực, hỗ trợ 384KHz, tốc độ tối đa 32 bit, hỗ trợ micro 32 bit 384KHz.

Toslink (Optical SPDIF): Giao diện SPDIF sợi quang, đầu ra tối đa 96KHz/24bit, cường độ ánh sáng -21dBm.

Coaxial SPDIF: Giao diện SPDIF đồng trục, đầu ra tối đa 96KHz/24bit, tải 0,4V ~ 0,6V Vpp @ 50Ω.

Cổng sạc

USB-C PD 100W: Cung cấp điện tối đa 100W qua USB-C Power Delivery, kết nối với nguồn điện USB-C PD. Công suất PD được điều chỉnh động tùy theo việc sử dụng các giao diện khác, lên đến tối đa 100W khi sử dụng nguồn điện bên ngoài 180W.

DC 180W: Kết nối với nguồn điện bên ngoài 180W (tùy chọn) để cung cấp công suất tối đa cho hub và sạc tối đa 100W cho máy tính.

Cáp USB-C kèm theo: Cáp USB-C to USB-C 100W/10Gbps, hỗ trợ chế độ thay thế DP1.4 và Power Delivery 100W.

Hiệu năng và tiêu thụ điện

Tiêu thụ nguồn điện ổn định

Khi cấp nguồn bằng bus: Dưới 3,5W (5V/0,7A), thực tế 2,95W

Khi chỉ kết nối nguồn PD: Dưới 3,5W (20V/0,175A), thực tế 3,08W

Khi chỉ kết nối nguồn bên ngoài: Dưới 3,5W (20V/0,17A), thực tế 20,5V/0,142A

Tiêu thụ công suất tối đa

Hub Alone: 9,5W
USB-A 10G x2: Tối đa 9W
USB-C 10G x1: Tối đa 7,5W
USB-A 2.0 x2: Tối đa 4,5W
USB-A 3.0 QC3.0: 24W (12V/2A)
Tất cả USB: Tối đa 45W
MicroSD/SD: 1,65W (3,3V/0,5A)

Tương thích và lưu ý

Thiết bị hỗ trợ

MacBook: MacBook Pro (15-inch 2017+, 16-inch 2019+), MacBook Pro M1, MacBook Air M1, iMac (Retina 5K 27-inch 2017+, Retina 4K 21,5-inch 2017+), iMac Pro 2018

iPad: iPad Pro 11-inch (2018, 2020), iPad Pro 12,9-inch (thế hệ 3 & 4), iPad M1

PC & Devices: Laptop Windows, Chromebook, PC có cổng USB-C hỗ trợ DP Alt Mode

Lưu ý quan trọng

MacBook chip M1: HD-G218 không hỗ trợ xuất 2 màn hình cùng lúc trên MacBook OS của chip M1, chỉ hỗ trợ trên MacBook chip Intel. Đây là giới hạn của Apple MacBook chip M1, không phải nguyên nhân từ hub Hyper. Apple quy định MacBook Pro & Air M1 chỉ xuất được duy nhất 1 màn hình display 6K60Hz (tối đa).

DisplayPort 1.2 vs 1.4: Thiết bị (laptop, MacBook, iPad) có thể được trang bị DisplayPort 1.2 hoặc DisplayPort 1.4. DP 1.2 với 2 lanes chỉ hỗ trợ tối đa 4K30Hz, trong khi DP 1.4 với 2 lanes có thể hỗ trợ 4K60Hz. Các thiết bị Apple hỗ trợ DisplayPort 1.4 và có khả năng 4K60Hz.

Chia sẻ băng thông video: Khi kết nối HyperDrive Gen2 USB-C Hub với thiết bị, hub sử dụng 2 lanes cho tín hiệu USB 3.2 để hỗ trợ các khe cắm USB-A/LAN/thẻ, để lại 2 lanes cho video. Nếu thiết bị có cổng DP 1.2 USB-C, 2 lanes chỉ hỗ trợ tối đa 4K30Hz. Nếu là cổng DP 1.4 USB-C, 2 lanes có thể cung cấp 4K60Hz.

Hỗ trợ kỹ thuật tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra các loại hub USB-C, docking station như HyperDrive GEN2 18-IN-1 (HD-G218), tập trung vào khả năng xuất hình, truyền dữ liệu, Power Delivery và tình trạng cổng kết nối.

Các hạng mục hỗ trợ

• Kiểm tra đúng model và chuẩn USB-C Hub

• Kiểm tra cổng USB-C chính và cáp kèm theo

• Kiểm tra khả năng nhận diện trên MacOS/Windows

• Kiểm tra tốc độ truyền dữ liệu (USB-A 10Gbps, USB-C 10Gbps, khe thẻ SD)

• Kiểm tra xuất hình HDMI, DisplayPort, VGA

• Kiểm tra Gigabit Ethernet

• Kiểm tra cổng âm thanh (3.5mm, Toslink, Coaxial)

• Kiểm tra Power Delivery và sạc QC 3.0

• Kiểm tra kết nối chập chờn, cổng lỏng hoặc cong

• Kiểm tra cổng USB-C trên laptop, driver và firmware liên quan

Quy trình kiểm tra

Kiểm tra ngoại quan: Đánh giá các cổng kết nối, tình trạng hub và cáp USB-C kèm theo

Kiểm tra nhận diện: Test USB-C Hub trên MacOS/Windows, xác nhận driver và firmware

Kiểm tra chức năng: Đánh giá dữ liệu, video, âm thanh, mạng và Power Delivery

Kiểm tra hiệu năng: Test tốc độ USB 10Gbps, khe thẻ SD 312MB/s, Gigabit Ethernet

Tư vấn xử lý: Xác định lỗi từ hub, cáp, cổng host hoặc thiết bị đầu cuối

Hotline/Zalo kỹ thuật: 096789 1080

Kết luận

HyperDrive GEN2 18-IN-1 (HD-G218) là trung tâm USB-C cao cấp dành cho những hệ thống cần kết hợp xuất hình 4K60Hz, truyền dữ liệu 10Gbps, âm thanh chuyên nghiệp và sạc Power Delivery 100W trên một thiết bị duy nhất. Với 18 cổng kết nối đa dạng, hub phù hợp cho người làm video, âm thanh, designer và người dùng cần setup workstation di động.

Sản phẩm thuộc tập đoàn Sanho (USA), bảo hành 2 năm từ HyperDrive. Lưu ý MacBook chip M1 chỉ hỗ trợ xuất 1 màn hình duy nhất do giới hạn từ Apple, không phải nguyên nhân từ hub. Khả năng xuất hình 4K60Hz phụ thuộc vào cổng DP 1.4 trên thiết bị chủ, các thiết bị Apple từ 2017 trở về sau đều hỗ trợ chuẩn này.

Trong quá trình sử dụng, nên tránh gập mạnh, kéo căng hoặc tạo lực ngang lên connector USB-C, đặc biệt khi hub đang hoạt động với nhiều thiết bị ngoại vi. Khi xuất hiện tình trạng cổng không nhận, tốc độ thấp, màn hình chớp, không xuất hình hoặc không sạc, cần kiểm tra đồng bộ hub, cáp, host và thiết bị đầu cuối trước khi xác định linh kiện lỗi.

Viện Máy Tính hỗ trợ kiểm tra, đánh giá và xử lý các vấn đề kết nối liên quan đến USB-C Hub, docking station, hub HyperDrive và thiết bị ngoại vi tốc độ cao.
