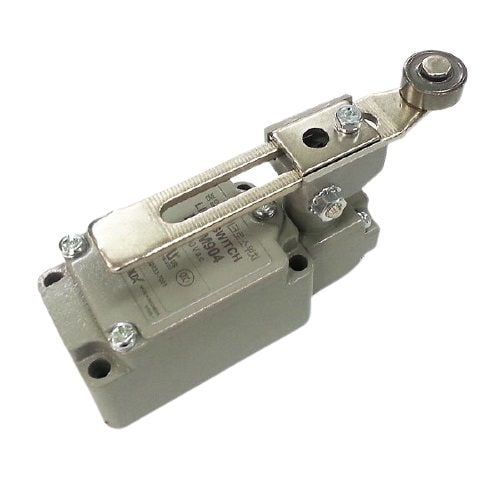

Công Tắc Hành Trình Hanyoung Nux HY-M904 Cần Gạt Con Lăn Điều Chỉnh

Công Tắc Hành Trình Hanyoung Nux HY-M904 Cần Gạt Con Lăn Điều Chỉnh

Công tắc hành trình Hanyoung Nux HY-M904 là thiết bị dùng để phát hiện vị trí, giới hạn hành trình hoặc tạo tín hiệu điều khiển trong các hệ thống máy móc tự động. Sản phẩm sử dụng cơ cấu cần gạt có con lăn, cho phép điều chỉnh vị trí tác động để phù hợp với chuyển động của cơ cấu cơ khí.

HY-M904 thường được ứng dụng trong băng tải, máy đóng gói, máy ép, cửa công nghiệp, thang nâng hàng, thiết bị gia công, hệ thống cấp phôi và nhiều cụm máy cần xác định điểm dừng hoặc vị trí di chuyển của chi tiết.

Thiết bị có cấu hình tiếp điểm 1NO + 1NC, phù hợp cho cả nhu cầu tạo tín hiệu khi tác động và giám sát trạng thái hoạt động của hệ thống. Cơ cấu con lăn giúp giảm ma sát khi tiếp xúc với cam, thanh gạt hoặc chi tiết chuyển động, từ đó hỗ trợ vận hành ổn định hơn trong môi trường công nghiệp.

Thông số kỹ thuật cơ bản

Dòng điện và điện áp sử dụng thực tế cần được lựa chọn theo loại tải. Với tải cảm, cuộn coil, động cơ hoặc mạch có dòng khởi động cao, cần kiểm tra kỹ công suất và dòng điện làm việc trước khi đấu nối để tránh cháy tiếp điểm hoặc giảm tuổi thọ thiết bị.

Cấu tạo và nguyên lý hoạt động

HY-M904 hoạt động theo nguyên lý tác động cơ khí. Khi cần gạt có con lăn tiếp xúc với vật thể chuyển động, cam cơ khí hoặc thanh dẫn hướng, lực ép sẽ làm cần gạt thay đổi vị trí và chuyển trạng thái tiếp điểm bên trong.

Tiếp điểm thường đóng và thường mở sẽ thay đổi trạng thái khi công tắc được tác động. Tín hiệu này có thể được đưa về relay, bộ điều khiển PLC, biến tần, tủ điện hoặc mạch điều khiển liên động của máy.

Cần gạt con lăn có thể điều chỉnh giúp người dùng thay đổi góc hoặc vị trí tiếp xúc với cơ cấu máy. Điều này hữu ích khi lắp đặt trong không gian hẹp, khi điểm tác động nằm lệch vị trí hoặc khi cần thay đổi hành trình làm việc mà không phải thay toàn bộ công tắc.

Cấu trúc vỏ kim loại phù hợp cho môi trường có rung động, bụi và hoạt động cơ khí thường xuyên. Tuy vậy, để duy trì khả năng bảo vệ tốt, vị trí đầu cáp cần được lắp kín, dây dẫn không bị kéo căng và hộp công tắc không nên để ngập nước hoặc tiếp xúc lâu với hóa chất ăn mòn.

Ứng dụng trong hệ thống máy

Công tắc hành trình HY-M904 có thể được dùng trong nhiều vị trí khác nhau của dây chuyền và thiết bị công nghiệp:

• Xác định điểm dừng đầu hành trình hoặc cuối hành trình của cơ cấu chuyển động.

• Phát hiện vị trí khay hàng, pallet, sản phẩm hoặc cụm gá trên băng tải.

• Giám sát vị trí đóng mở của cửa máy, cửa tủ điện hoặc cửa bảo vệ.

• Tạo tín hiệu đảo chiều cho động cơ, bàn trượt hoặc cơ cấu nâng hạ.

• Kiểm tra vị trí của xi lanh khí nén, cơ cấu gạt hoặc tay đòn cơ khí.

• Làm tín hiệu liên động an toàn trong máy ép, máy đóng gói và máy gia công.

• Cảnh báo khi cơ cấu di chuyển vượt quá hành trình cho phép.

• Kết hợp với PLC hoặc relay để điều khiển chu trình vận hành tự động.

Khi lựa chọn vị trí lắp đặt, nên bảo đảm con lăn tiếp xúc trơn tru với bề mặt tác động. Bề mặt cam hoặc thanh gạt nên có độ cứng phù hợp, không bị ba via sắc nhọn và không tạo lực va đập quá mạnh vào cần gạt.

Lưu ý khi lắp đặt và sử dụng

Trước khi lắp đặt hoặc thay thế công tắc hành trình, cần ngắt nguồn điện của máy và kiểm tra lại sơ đồ đấu nối. Không nên thao tác trực tiếp trên mạch đang có điện vì có thể gây chập mạch, hư hỏng thiết bị hoặc mất an toàn.

Một số lưu ý quan trọng khi sử dụng HY-M904:

• Lắp công tắc trên bề mặt chắc chắn, hạn chế rung lắc trong quá trình máy hoạt động.

• Điều chỉnh cần gạt để con lăn tiếp xúc đúng vị trí với cam hoặc chi tiết tác động.

• Không để cơ cấu máy ép quá mạnh, đập trực tiếp hoặc vượt quá góc hành trình của cần gạt.

• Sử dụng dây dẫn có tiết diện phù hợp với tải điện và siết chặt đầu dây tại cọc vít.

• Kiểm tra tình trạng đầu cáp, gioăng làm kín và vị trí vào dây để hạn chế bụi hoặc hơi ẩm xâm nhập.

• Không sử dụng công tắc trong môi trường có nhiệt độ vượt quá giới hạn cho phép.

• Không để dầu, dung môi, hóa chất ăn mòn hoặc nước đọng lâu trên vỏ thiết bị.

• Kiểm tra định kỳ độ mòn của con lăn, cần gạt, điểm tiếp xúc cơ khí và dây dẫn.

• Với tải động cơ hoặc tải cảm, nên dùng relay trung gian, contactor hoặc mạch bảo vệ phù hợp thay vì đấu tải lớn trực tiếp qua tiếp điểm.

Nếu công tắc được lắp trong khu vực có bụi kim loại, dầu cắt gọt hoặc rung động mạnh, nên vệ sinh định kỳ và kiểm tra lại lực siết vít. Việc bảo trì đúng thời điểm giúp hạn chế lỗi tiếp xúc kém, oxy hóa đầu nối và gãy cần gạt.

Các lỗi thường gặp và hỗ trợ kỹ thuật tại Viện Máy Tính

Trong quá trình sử dụng, công tắc hành trình HY-M904 có thể gặp một số tình trạng như không chuyển trạng thái, tín hiệu chập chờn, tiếp điểm bị cháy, cần gạt kẹt hoặc con lăn mòn. Những lỗi này có thể xuất phát từ việc lắp sai vị trí, lực tác động quá mạnh, tải điện vượt mức phù hợp, dây dẫn lỏng hoặc môi trường làm việc nhiều bụi, dầu và độ ẩm.

Một số dấu hiệu cần kiểm tra sớm gồm:

• Máy đã chạm hành trình nhưng không nhận tín hiệu dừng hoặc đảo chiều.

• PLC, relay hoặc đèn báo nhận tín hiệu lúc có lúc không.

• Công tắc phát tiếng kêu bất thường khi bị tác động.

• Cần gạt không tự hồi về vị trí ban đầu.

• Con lăn bị mòn, nứt, kẹt hoặc quay không trơn tru.

• Tiếp điểm bị nóng, có mùi khét hoặc đổi màu.

• Dây dẫn tại cọc đấu bị lỏng, đứt ngầm hoặc oxy hóa.

• Vỏ công tắc bị nứt, móp hoặc có dấu hiệu nước xâm nhập.

Viện Máy Tính có thể hỗ trợ kiểm tra công tắc hành trình, xác định tình trạng tiếp điểm, khả năng hồi cơ khí, đầu nối dây, tín hiệu đầu ra và mức độ phù hợp với mạch điều khiển hiện tại. Tùy tình trạng thực tế, kỹ thuật viên có thể tư vấn vệ sinh, đấu nối lại, thay thế linh kiện liên quan hoặc thay công tắc khi thiết bị không còn đáp ứng yêu cầu vận hành.

Khách hàng có thể liên hệ Hotline/Zalo 0967891080 để được tư vấn tình trạng thiết bị trước khi mang đến kiểm tra.
