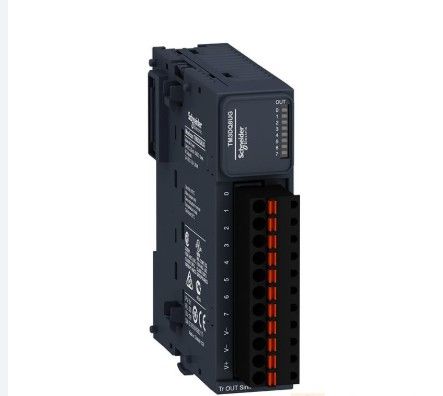

Schneider Electric TM3DQ8RG là module mở rộng digital output thuộc hệ Modicon TM3, cung cấp 8 ngõ ra relay thường mở NO để PLC điều khiển các thiết bị chấp hành trong máy. Module hỗ trợ tải danh định 24VDC hoặc 240VAC, dòng tối đa 2A trên mỗi output và sử dụng terminal lò xo tháo rời, phù hợp cho những tủ điều khiển cần đấu dây nhanh và thuận tiện khi bảo trì.
TM3DQ8RG được thiết kế cho hệ thống mở rộng I/O của các bộ điều khiển Schneider Modicon M221, M241, M251 và M262. Thay vì thay CPU khi thiếu output, người dùng có thể bổ sung module TM3 để tăng số điểm điều khiển relay, contactor, van điện từ, đèn báo hoặc các tải AC/DC phù hợp với giới hạn tiếp điểm.
Điểm cần chú ý nằm ở hậu tố G. TM3DQ8RG sử dụng removable spring terminal block, trong khi TM3DQ8R có cùng 8 relay output nhưng dùng removable screw terminal block. Do đó khi đặt hàng hoặc thay thế cần xác định đúng kiểu terminal mong muốn thay vì chỉ nhìn số lượng 8 output.
Có thể hiểu TM3DQ8RG như tầng cuối của chuỗi điều khiển. CPU M221, M241, M251 hoặc M262 xử lý chương trình và quyết định một output phải ON. Tín hiệu logic được truyền qua bus TM3 tới module, sau đó relay vật lý tương ứng đóng tiếp điểm NO để hoàn thành mạch tải bên ngoài.
Khi PLC chuyển output về OFF, cuộn relay nhả và tiếp điểm mở trở lại. Cách hoạt động này cho phép phần logic PLC điều khiển một mạch tải có nguồn riêng mà vẫn duy trì cách ly điện giữa output và logic nội bộ.
Một ưu điểm của relay so với transistor output là khả năng đóng cắt cả tải DC và AC trong phạm vi thông số được Schneider quy định. TM3DQ8RG có điện áp danh định 24VDC hoặc 240VAC và điện áp tối đa 30VDC hoặc 264VAC.
Nhờ vậy cùng một module có thể tham gia điều khiển relay trung gian DC, contactor, van điện từ hoặc các thiết bị AC phù hợp. Tuy nhiên relay output không có nghĩa module có thể trực tiếp cấp nguồn cho mọi loại tải. Dòng, công suất, tính chất cảm ứng và tần suất đóng cắt đều phải được kiểm tra.
Mỗi output được Schneider định mức tối đa 2A, nhưng đây chưa phải toàn bộ giới hạn của module. Tài liệu chi tiết cho biết TM3DQ8RG có hai common độc lập, mỗi common phục vụ bốn channel và giới hạn tối đa 7A.
Điều này có nghĩa không nên chỉ lấy 4 output × 2A rồi cho rằng một nhóm có thể liên tục chịu 8A. Tổng tải trên common vẫn phải giữ trong giới hạn 7A. Đây là điểm cần đặc biệt lưu ý khi nhiều relay cùng đóng tải có dòng lớn.
Sơ đồ wiring của Schneider thể hiện COM0 và COM1 không nối nội bộ với nhau. Mỗi common điều khiển một nhóm bốn output riêng. Cấu trúc này giúp người thiết kế chia hai nhóm tải hoặc sử dụng hai nguồn phù hợp theo kiến trúc mạch.
Khi một nhóm bốn output mất hoàn toàn nhưng nhóm còn lại vẫn chạy, common tương ứng là một trong những vị trí cần kiểm tra đầu tiên. Không nên mặc định bốn relay cùng hỏng.
Hai model TM3DQ8R và TM3DQ8RG có phần lớn đặc tính relay giống nhau. Khác biệt nổi bật là phương thức kết nối dây.
Spring terminal giúp giảm thao tác siết vít và thuận tiện khi cần tháo/lắp dây nhiều lần. Schneider công bố connector có độ bền tháo/lắp trên 100 lần. Trong môi trường rung, terminal lò xo cũng có ưu điểm duy trì lực ép mà không phụ thuộc lực siết vít ban đầu.
Cả tám output sử dụng tiếp điểm Normally Open. Khi relay chưa được kích, mạch tải qua tiếp điểm ở trạng thái hở. Khi PLC kích output, relay đóng tiếp điểm và cho phép dòng chạy qua tải.
Đây không phải relay chuyển đổi SPDT có cả NO và NC. Nếu ứng dụng cần tiếp điểm thường đóng hoặc chuyển đổi nhiều cực, cần sử dụng relay trung gian bên ngoài hoặc phần cứng khác phù hợp.
Thời gian đóng và nhả tối đa của relay là khoảng 10ms. Đây là mức phù hợp cho logic máy, contactor, van điện từ và đèn báo, nhưng không phù hợp với PTO, PWM hoặc xung tốc độ cao.
Nếu hệ thống cần output tốc độ nhanh, dòng TM3 còn có các module transistor như TM3DQ8T/TG hoặc TM3DQ8U/UG. Việc chỉ so sánh “8 output” mà bỏ qua relay hay transistor rất dễ dẫn đến chọn sai module.
Schneider công bố mechanical life khoảng 20 triệu operations. Đây là tuổi thọ cơ khi xét hoạt động của relay, không phải cam kết relay sẽ đóng cắt tải định mức 20 triệu lần.
Tuổi thọ điện phụ thuộc điện áp, dòng, loại tải và tần suất hoạt động. Tài liệu Schneider đưa ra giới hạn riêng cho tải thuần trở và tải cảm ứng ở các mức 24VDC, 120VAC và 240VAC. Tải càng tạo hồ quang lớn thì tuổi thọ contact càng giảm.
Coil contactor, relay và solenoid có thể tạo điện áp ngược khi ngắt. Schneider khuyến nghị sử dụng diode free-wheeling song song với tải cảm ứng DC, RC snubber cho tải cảm ứng AC hoặc varistor trong cấu hình thích hợp.
Mục đích là giảm xung điện và hồ quang tại tiếp điểm. Nếu bỏ qua biện pháp bảo vệ, relay có thể cháy hoặc dính contact sớm hơn đáng kể so với tuổi thọ cơ được công bố.
Tài liệu TM3DQ8R/TM3DQ8RG của Schneider nêu rõ các module này không hỗ trợ capacitive loads. Tải điện dung có thể tạo dòng inrush rất lớn tại thời điểm đóng và gây hư hỏng hoặc hàn dính tiếp điểm relay.
Do đó không nên lấy thông số 2A tải thuần trở rồi áp dụng trực tiếp cho một tải có tụ đầu vào lớn. Đặc tính tải luôn phải được kiểm tra trước khi kết nối.
TM3DQ8RG không tích hợp short-circuit protection ở từng relay output. Đây là khác biệt quan trọng so với một số output bán dẫn có chức năng bảo vệ điện tử.
Vì vậy hệ thống phải có phương án bảo vệ mạch tải phù hợp. Một sự cố chập ngoài có thể tạo dòng rất lớn qua contact nếu không được cắt kịp thời, dẫn đến cháy hoặc dính relay.
TM3DQ8RG có tám LED xanh đánh dấu 0–7. LED sáng cho biết channel tương ứng đang được module kích hoạt.
Nếu LED ON nhưng tải không chạy, cần kiểm tra common, contact relay, nguồn tải, dây và thiết bị bên ngoài. Nếu LED không ON dù chương trình đáng lẽ phải kích output, hướng kiểm tra chuyển sang chương trình PLC, mapping I/O, bus TM3 hoặc trạng thái controller.
Schneider xác nhận Modicon TM3 là hệ I/O mở rộng cho các controller M221, M241, M251 và M262. Các module được nối qua bus expansion connector để truyền cả dữ liệu điều khiển và nguồn nội bộ giữa controller với các module liền kề.
Hệ TM3 có thể được xây dựng linh hoạt từ digital input, digital output, mixed I/O, analog và các module chức năng khác. Vì vậy TM3DQ8RG thường chỉ là một phần trong một cụm I/O hoàn chỉnh.
Module sử dụng nguồn nội bộ từ hệ TM3. Theo tài liệu hardware, dòng lấy từ bus 5VDC khoảng 25mA khi tất cả relay ON và 5mA khi toàn bộ output OFF. Phía bus 24VDC tiêu thụ khoảng 40mA khi tất cả output ON.
Các giá trị này liên quan tới phần điện tử và cuộn relay của module, không phải nguồn cấp cho tải bên ngoài. Tải AC/DC phải có nguồn riêng qua các chân common/output theo sơ đồ wiring.
Relay output có thể đóng/ngắt coil contactor phù hợp để PLC gián tiếp điều khiển motor hoặc tải công suất lớn hơn.
Các solenoid 24VDC hoặc AC phù hợp có thể được điều khiển qua relay nếu dòng và công suất nằm trong giới hạn Schneider và có mạch chống xung thích hợp.
Các thiết bị báo trạng thái hoặc cảnh báo không yêu cầu switching nhanh là ứng dụng phù hợp của relay output.
Nếu controller đã đủ năng lực xử lý nhưng thiếu output, TM3DQ8RG cho phép bổ sung tám relay mà không cần thay PLC.
Các tình trạng dưới đây là những lỗi relay output module và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, tải, tuổi thọ tiếp điểm, rung động, nhiệt độ, dây dẫn hoặc linh kiện. Đây không phải khẳng định Schneider TM3DQ8RG có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nếu LED output đã sáng nhưng tải không chạy, nên kiểm tra nguồn tải, COM tương ứng, dây, terminal và tiếp điểm relay. Một relay có thể được kích nhưng contact đã mòn hoặc cháy khiến điện không truyền qua ổn định.
Âm thanh cơ học chỉ xác nhận phần ứng relay có chuyển động, không đảm bảo contact vẫn dẫn tốt. Điện trở tiếp điểm tăng, cháy bề mặt hoặc contact bị hư đều có thể khiến tải không nhận điện.
Một khả năng cần kiểm tra là tiếp điểm relay bị dính sau quá dòng, hồ quang hoặc đóng cắt tải cảm ứng không được bảo vệ đúng. Đây là tình trạng cần xử lý trước khi tiếp tục vận hành máy.
Do module có hai common riêng, mỗi common phục vụ bốn channel, việc mất cùng lúc một nhóm có thể liên quan COM0 hoặc COM1, nguồn ngoài hoặc wiring chung chứ không nhất thiết bốn relay cùng hỏng.
Cần kiểm tra controller, bus TM3, nguồn nội bộ, module có được nhận trong cấu hình hay không và trạng thái chương trình trước khi kiểm tra từng relay.
Spring terminal chưa cắm đúng, connector module không khóa chắc, dây đứt ngầm hoặc relay đã lão hóa đều có thể tạo lỗi gián đoạn.
Tải cảm ứng tạo hồ quang lớn nếu không có diode, RC snubber hoặc varistor phù hợp. Dòng khởi động cũng có thể cao hơn giá trị dòng làm việc danh định.
Cần kiểm tra dòng từng channel, tổng dòng trên common, chất lượng tiếp xúc dây và loại tải. Giới hạn 2A/output và 7A/common không được vượt quá.
Nguyên nhân có thể liên quan đến bus connector giữa các module, cấu hình controller hoặc bản thân mạch giao tiếp TM3. Cần kiểm tra toàn bộ chuỗi mở rộng thay vì chỉ thay module cuối.
Module có 8 digital output dạng relay.
Schneider xác định tiếp điểm output là NO – Normally Open.
Dòng tối đa là 2A trên mỗi output. Ngoài ra cần tuân thủ giới hạn tối đa 7A trên mỗi common.
Tài liệu wiring và characteristics chi tiết của Schneider xác định hai common độc lập, mỗi common phục vụ bốn output.
Có. Điện áp output danh định là 24VDC hoặc 240VAC, điện áp tối đa tương ứng 30VDC và 264VAC, với tải phải nằm trong giới hạn relay.
Không. Schneider ghi Protection Against Short Circuit: No, vì vậy cần có bảo vệ mạch ngoài thích hợp.
Không. Schneider nêu rõ TM3DQ8R/TM3DQ8RG không hỗ trợ capacitive loads.
Hai module có đặc tính output tương tự nhưng TM3DQ8R dùng terminal vít, còn TM3DQ8RG sử dụng terminal lò xo tháo rời.
Turn ON và Turn OFF đều tối đa khoảng 10ms.
Tuổi thọ cơ được Schneider công bố khoảng 20 triệu lần. Tuổi thọ điện thấp hơn và phụ thuộc điện áp, dòng, loại tải và tần suất đóng cắt.
Schneider xác nhận hệ Modicon TM3 hỗ trợ các bộ điều khiển M221, M241, M251 và M262.
Schneider TM3DQ8RG là module output relay thuộc Modicon TM3, cung cấp 8 tiếp điểm NO với tải danh định 24VDC/240VAC, dòng tối đa 2A mỗi channel và 7A mỗi common. Terminal lò xo tháo rời giúp module phù hợp cho các hệ thống M221, M241, M251 và M262 cần mở rộng output theo dạng module.
Khi TM3DQ8RG xuất hiện tình trạng relay không đóng, LED sáng nhưng tải không chạy, tiếp điểm bị dính, mất một nhóm bốn output, toàn bộ output mất hoặc terminal nóng bất thường, cần kiểm tra chương trình PLC, COM0/COM1, nguồn tải, wiring và đặc tính tải trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra relay, tiếp điểm, common, spring terminal, driver relay, bus TM3, mạch nguồn hoặc PCB của Schneider Modicon TM3DQ8RG, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
