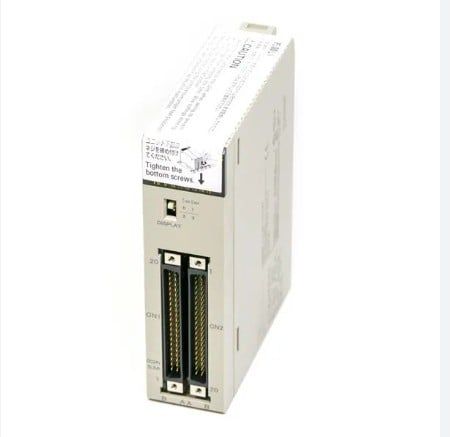

CS1W-CE563 – Đầu Nối 56 Chân Kiểu Ép Dây Cho Module I/O Omron CS1 Series

Omron CS1W-CE563 là bộ đầu nối chuyên dụng dành cho các module I/O mật độ cao thuộc hệ PLC CS1 Series. Sản phẩm được sử dụng tại giao diện connector của những module CS1 có 96 điểm input, 96 điểm output hoặc cấu hình hỗn hợp 48 input/48 output. Bản thân CS1W-CE563 là đầu nối 56 chân, không phải module I/O và cũng không phải terminal block chuyển đổi.

Điểm nhận dạng quan trọng nhất của CS1W-CE563 là phương pháp đấu dây pressure-welded/pressure-contact, thường được hiểu chính xác hơn trong kỹ thuật là kiểu ép dây IDC – Insulation Displacement Connection. Dây được kết nối vào contact bằng cơ cấu ép xuyên lớp cách điện thay vì hàn từng lõi hoặc bấm từng chân rời như các phiên bản connector khác trong cùng nhóm.

Omron xác định linh kiện tương ứng của CS1W-CE563 là Fujitsu FCN-367J056-AU/F; tài liệu hiện hành của Omron Nhật Bản cũng liệt kê lựa chọn tương đương OTAX N367J056AUF. Sản phẩm được dùng cùng các Basic I/O Unit mật độ cao như CS1W-ID291, CS1W-OD291, CS1W-OD292, CS1W-MD291 và CS1W-MD292.

Thông số và nhận dạng kỹ thuật Omron CS1W-CE563

• Thương hiệu: Omron
• Model: CS1W-CE563
• Dòng sản phẩm liên quan: CS1 / CS1W
• Loại phụ kiện: Connector cho PLC I/O
• Số chân connector: 56 chân
• Phương pháp kết nối dây: Pressure-welded / pressure-contact / IDC
• Kiểu kết nối: dây được ép vào contact, không phải loại solder connector
• Linh kiện Fujitsu tương ứng: FCN-367J056-AU/F
• Lựa chọn OTAX được Omron liệt kê: N367J056AUF
• Nhóm thiết bị sử dụng: CS-series Basic I/O Units mật độ cao 96 điểm
• Ứng dụng I/O: module 96 input, 96 output hoặc 48 input/48 output
• Module áp dụng tiêu biểu: CS1W-ID291
• Module áp dụng tiêu biểu: CS1W-OD291
• Module áp dụng tiêu biểu: CS1W-OD292
• Module áp dụng tiêu biểu: CS1W-MD291
• Module áp dụng tiêu biểu: CS1W-MD292
• Nhóm phụ kiện cùng chức năng: CS1W-CE561 / CS1W-CE562 / CS1W-CE563
• CS1W-CE561: loại hàn, soldered type
• CS1W-CE562: loại crimp, sử dụng housing và contact rời
• CS1W-CE563: loại ép dây IDC
• Chức năng: tạo kết nối điện giữa dây tín hiệu và connector của module I/O tương thích
• Không phải: module PLC, terminal block I/O hoặc cáp hoàn chỉnh

CS1W-CE563 không phải đầu nối “96 chân”

Một điểm rất dễ nhầm khi đăng thông tin sản phẩm là cụm từ “connector cho module 96-point”. Điều đó không có nghĩa CS1W-CE563 có 96 chân. Tài liệu chính thức Omron xác định connector thuộc loại 56 pin, nhưng nó được thiết kế để sử dụng trên nhóm Basic I/O Unit có tổng số I/O lên tới 96 điểm.

Các module I/O mật độ cao bố trí nhiều đường tín hiệu trên hệ connector chuyên dụng thay vì sử dụng terminal vít riêng cho từng điểm. Vì vậy khi đặt mua phụ kiện thay thế cần căn cứ vào mã connector và số chân thực tế, không suy ra số chân từ số lượng I/O của module.

Vai trò của connector trong một hệ PLC CS1

CPU PLC xử lý chương trình, còn module I/O đảm nhiệm việc nhận hoặc xuất tín hiệu ra hiện trường. Nhưng giữa module I/O và hệ dây của máy vẫn cần một giao diện kết nối vật lý. CS1W-CE563 chính là một thành phần trong lớp giao diện này.

Với những module có hàng chục điểm I/O, sử dụng terminal vít cho từng điểm sẽ làm module rất lớn. Connector nhiều chân giúp Omron tăng mật độ I/O trên một module, đồng thời cho phép người dùng lựa chọn phương án đấu nối phù hợp với tủ điện và phương pháp sản xuất dây harness.

Kiểu ép dây IDC có ý nghĩa gì?

CS1W-CE563 khác CS1W-CE561 và CS1W-CE562 chủ yếu ở phương pháp tạo tiếp xúc điện với dây. Với kiểu IDC, contact có cấu trúc cho phép ép vào lớp cách điện của dây và tiếp xúc với lõi dẫn bên trong mà không phải tuốt rồi hàn từng điểm theo phương pháp truyền thống.

Cách đấu này có thể giúp quá trình chế tạo harness nhiều lõi nhanh và đồng đều hơn khi sử dụng đúng loại dây, đúng dụng cụ và đúng quy trình. Tuy nhiên connector nhiều chân cũng đòi hỏi độ chính xác cao. Một vị trí ép không đủ lực hoặc dây đặt lệch có thể khiến chỉ một vài I/O mất tín hiệu trong khi phần còn lại vẫn hoạt động.

Phân biệt CS1W-CE561, CS1W-CE562 và CS1W-CE563

Ba mã này đều liên quan tới connector dành cho nhóm CS1 Basic I/O Unit 96 điểm, nhưng cách đấu dây khác nhau.

• CS1W-CE561: soldered type. Omron liệt kê connector Fujitsu FCN-361J056-AU cùng connector cover FCN-360C056-J3. Đây là loại được cung cấp kèm với một số I/O Unit theo catalogue.
• CS1W-CE562: crimped type. Sử dụng housing FCN-363J056, contact FCN-363J-AU và connector cover tương ứng.
• CS1W-CE563: pressure-welded/IDC type, tương ứng Fujitsu FCN-367J056-AU/F.

Vì vậy khi thay connector không nên chỉ nhìn số chân. Phương pháp thi công dây, loại harness hiện tại và dụng cụ đang sử dụng trong nhà máy cũng cần được xem xét.

Những module nào sử dụng CS1W-CE563?

Catalogue CS1 của Omron liệt kê nhóm 96-point I/O Unit gồm các model tiêu biểu CS1W-ID291, CS1W-OD291, CS1W-OD292, CS1W-MD291 và CS1W-MD292. Đây là nhóm module có mật độ I/O cao và sử dụng connector nhiều chân thay cho terminal block thông thường.

CS1W-ID291

Đây là module digital input mật độ cao. Connector đảm nhiệm việc đưa hàng loạt tín hiệu input từ thiết bị trường vào module.

CS1W-OD291 và CS1W-OD292

Đây là các digital output unit. Chất lượng connector đặc biệt quan trọng bởi tiếp xúc kém có thể khiến từng output không truyền được tín hiệu tới tải hoặc mạch giao tiếp bên ngoài.

CS1W-MD291 và CS1W-MD292

Đây là các mixed I/O unit với 48 input và 48 output. Connector giúp đưa mật độ tín hiệu lớn ra hệ dây ngoài trong không gian nhỏ.

CS1W-CE563 và terminal block conversion không phải một sản phẩm

Omron còn cung cấp các hệ Terminal Block Unit XW2B/XW2D cùng special cable để chuyển connector trên module PLC thành các terminal dễ đấu dây hơn trong tủ. Đây là một kiến trúc khác với việc sử dụng trực tiếp CS1W-CE563.

Ví dụ với các module CS1W-ID291, OD291, OD292, MD291 và MD292, Omron liệt kê các phương án cable XW2Z-@@@H-1, H-2 hoặc H-3 kết nối đến các terminal block phù hợp. CS1W-CE563 chỉ là connector kiểu IDC; nó không bao gồm sẵn các terminal block hoặc bộ cáp chuyển đổi này.

Ứng dụng thực tế của CS1W-CE563

Làm dây harness cho tủ PLC

Trong máy có số lượng I/O lớn, connector 56 chân giúp gom nhiều dây tín hiệu vào một giao diện duy nhất thay vì thao tác từng terminal trên module.

Thay connector bị hỏng trên hệ CS1 hiện hữu

Nếu connector cũ bị nứt, chốt giữ hỏng, contact suy giảm hoặc harness cần làm lại, CS1W-CE563 có thể được lựa chọn khi hệ thống hiện tại sử dụng đúng kiểu IDC.

Chế tạo bộ dây máy hàng loạt

Phương pháp IDC phù hợp với quy trình chế tạo harness có dụng cụ và jig phù hợp, giúp giảm thao tác hàn nhiều chân trong sản xuất số lượng lớn.

Bảo trì module I/O mật độ cao

Connector rời cho phép kỹ thuật viên khoanh vùng vấn đề giữa module PLC, connector và dây ngoài thay vì phải mặc định module I/O hỏng khi một số điểm không hoạt động.

Những lỗi CS1W-CE563 có thể gặp trong quá trình sử dụng

Các tình trạng dưới đây là những lỗi connector, dây harness và hệ thống I/O công nghiệp nói chung có thể phát sinh do thi công dây, rung động, oxy hóa, bụi, lực cơ học hoặc thời gian sử dụng. Đây không phải khẳng định Omron CS1W-CE563 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

Một vài kênh I/O mất tín hiệu nhưng các kênh khác vẫn hoạt động

Đây là biểu hiện rất phù hợp để kiểm tra connector trước khi thay module PLC. Một contact IDC có thể không tiếp xúc tốt với lõi dây, dây bị đứt gần vị trí ép hoặc chân connector bị biến dạng.

Tín hiệu chập chờn khi máy rung

Nếu chỉ cần tác động nhẹ lên harness mà trạng thái I/O thay đổi, cần kiểm tra điểm ép IDC, chốt giữ connector, dây bị kéo căng hoặc contact bên trong.

PLC báo input ON/OFF bất thường

Không nên kết luận input module hỏng ngay. Dây tín hiệu, common, connector và thiết bị ngoài cần được đo kiểm trước. Tiếp xúc không ổn định tại một chân có thể tạo triệu chứng giống lỗi mạch input.

Output trên PLC có trạng thái ON nhưng tải không chạy

Nếu chương trình và LED output đúng, cần kiểm tra đường từ chân module qua connector CS1W-CE563 tới tải. Contact không dẫn, dây sai vị trí hoặc common bị mất đều có thể làm tải không nhận được tín hiệu.

Nhiều I/O trong cùng nhóm mất đồng thời

Trong trường hợp này nên kiểm tra những chân common, nguồn dùng chung hoặc connector chưa được cắm hết hành trình trước khi cho rằng nhiều kênh trên module cùng hỏng.

Connector khó cắm hoặc không khóa chắc

Vỏ connector có thể bị biến dạng, chốt giữ hư hoặc chân bên trong đã lệch. Không nên ép mạnh connector nếu chưa xác định đúng hướng và trạng thái chân vì có thể làm hỏng thêm đầu nối trên module.

Contact bị oxy hóa

Tủ điện ẩm, hơi hóa chất hoặc môi trường bụi có thể ảnh hưởng bề mặt tiếp xúc. Oxy hóa làm tăng điện trở và dễ gây lỗi chập chờn khó xác định.

Dây tuột khỏi vị trí ép IDC

Lực kéo cơ học trực tiếp lên harness, sử dụng sai loại dây hoặc thi công không đúng có thể làm vị trí ép suy giảm. Phần dây cần được cố định để connector không phải chịu toàn bộ lực kéo.

Cách khoanh vùng lỗi nhanh trên hệ CS1 sử dụng connector 56 chân

• Chỉ một điểm lỗi: kiểm tra dây và contact tương ứng trước.
• Nhiều điểm cùng lỗi: kiểm tra common, nguồn và connector đã cắm đúng hay chưa.
• Lỗi thay đổi khi rung dây: ưu tiên kiểm tra IDC và độ giữ cơ khí.
• LED PLC đúng nhưng tải sai: kiểm tra đoạn từ connector tới thiết bị trường.
• Tín hiệu ngoài đúng nhưng PLC không nhận: kiểm tra continuity qua connector trước khi thay I/O Unit.
• Connector có chân lệch: ngừng cắm lại nhiều lần và kiểm tra cơ khí.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Thân connector: kiểm tra nứt, cong hoặc biến dạng.
• 56 contact: kiểm tra chân lệch, oxy hóa hoặc tiếp xúc kém.
• Vị trí ép IDC: kiểm tra dây đã được ép đủ và đúng rãnh.
• Dây harness: kiểm tra đứt ngầm, gãy lõi hoặc nhầm thứ tự dây.
• Chốt giữ: kiểm tra khi connector dễ bung trong quá trình máy rung.
• Đầu connector trên module: kiểm tra pin cong hoặc hư cơ khí.
• Độ liên tục từng đường tín hiệu: kiểm tra khi một kênh mất nhưng I/O Unit vẫn hoạt động bình thường.
• Common và đường nguồn: kiểm tra khi nhiều tín hiệu cùng mất.

Những điểm cần nhớ khi tìm mua CS1W-CE563

• Mã chính xác là CS1W-CE563.
• Đây là connector, không phải module PLC.
• Connector có 56 chân.
• Dùng cho nhóm CS1 Basic I/O Unit mật độ cao 96 điểm.
• Kiểu kết nối là pressure-contact/IDC.
• Không nhầm với CS1W-CE561 loại hàn.
• Không nhầm với CS1W-CE562 loại crimp contact rời.
• Fujitsu tương ứng: FCN-367J056-AU/F.
• OTAX tương ứng được Omron liệt kê: N367J056AUF.
• Không nên mô tả CS1W-CE563 là terminal block hoặc cáp hoàn chỉnh.

FAQ – Đầu nối Omron CS1W-CE563

CS1W-CE563 có bao nhiêu chân?

Tài liệu Omron xác nhận connector có 56 chân.

Tại sao dùng cho module 96 điểm nhưng chỉ có 56 chân?

96 điểm là số lượng I/O của module, không phải số contact của một connector. Nhóm I/O mật độ cao sử dụng kiến trúc connector chuyên dụng để đưa các tín hiệu ra ngoài.

CS1W-CE563 là loại hàn phải không?

Không. CS1W-CE561 mới là soldered type. CS1W-CE563 là kiểu pressure-welded/pressure-contact, thường được gọi là IDC.

Khác CS1W-CE562 như thế nào?

CS1W-CE562 là kiểu crimp dùng housing và contact rời, còn CS1W-CE563 sử dụng phương pháp ép dây IDC.

CS1W-CE563 tương đương đầu nối Fujitsu nào?

Omron liệt kê Fujitsu FCN-367J056-AU/F cho CS1W-CE563.

Dùng được cho CS1W-ID291 không?

Có. ID291 thuộc nhóm CS1 Basic I/O Unit 96 điểm được Omron liệt kê sử dụng nhóm connector 56 chân này.

Dùng cho CS1W-OD291 và OD292 được không?

Có. Đây cũng là các model nằm trong nhóm 96-point I/O tương thích theo catalogue Omron.

CS1W-CE563 có phải terminal block không?

Không. Đây là connector. Omron có các hệ XW2B/XW2D và cáp XW2Z riêng nếu cần chuyển từ connector PLC sang terminal block.

Có thể thay CS1W-CE561 bằng CS1W-CE563 không?

Chúng cùng thuộc nhóm connector cho I/O 96 điểm nhưng phương pháp đấu dây khác nhau. Việc đổi loại cần xét cấu trúc harness và phương pháp thi công, không nên coi là thay trực tiếp mà không kiểm tra phần dây.

Khi một vài input mất tín hiệu có nhất thiết module PLC bị hỏng không?

Không. Connector, contact IDC, dây harness, common hoặc cảm biến ngoài đều có thể tạo triệu chứng tương tự. Nên đo kiểm đường dây trước khi thay module I/O.
