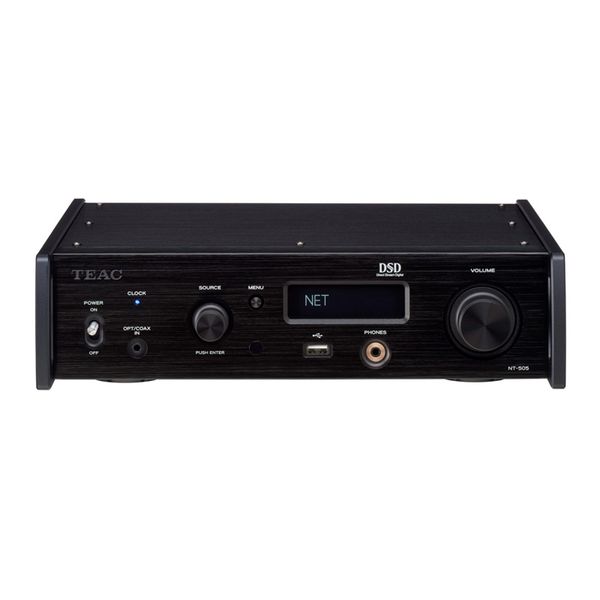

Đầu Phát Mạng Teac Nt 505 X

Thông số kỹ thuât

Nhãn : Teac

Đầu vào USB

PCM      16/24/32 bit 44.1k

/ 48k / 88.2k / 96k / 176.4k / 192k / 352.8k / 384k / 705.6k / 768k Hz

DSD        2,8 triệu / 5,6 triệu / 11,2 triệu / 22,5 triệu Hz

Đầu vào kỹ thuật số đồng trục

PCM      16/24 bit

32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

DSD        2,8MHz (được hỗ trợ với định dạng DoP 176,4kHz / 24-bit)

Đầu vào kỹ thuật số quang học

PCM      16/24 bit

32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

DSD        2,8MHz (được hỗ trợ với định dạng DoP 176,4kHz / 24-bit)

Phần DAC

DAC USB              Asahi Kasei Microdevices AK4497 × 2

Tăng chuyển đổi               lên đến 384kHz / 32-bit PCM, 22,5MHz DSD

Bộ lọc kỹ thuật số

Bộ lọc PCM         Tắt nét, Cuộn chậm, Độ trễ ngắn, Độ trễ ngắn, Chậm chậm, Độ phân tán thấp, tắt

Các tần số cắt DSD           Hẹp: 39kHz (ở 2,8M), 78kHz (ở 5,6M), 156kHz (ở 11,2M) hoặc 312kHz (ở 22,5M)

Rộng: 76kHz (ở 2,8M), 152kHz (ở 5,6M), 304kHz (ở 11,2M) ) hoặc 608kHz (ở 22,5M)

Phần mạng LAN

Kết nối  RJ-45 × 1 (100Base-T)

Bộ giải mã MQA                Được xây dựng trong

Đầu vào âm thanh

USB (phía sau)   Cổng USB B, USB 2.0, chuyển chế độ không đồng bộ, truyền hàng loạt

Phần mềm tương thích TEAC HR Audio Player (Windows, Macintosh)

Kỹ thuật số COAXIAL (phía sau) RCA pin × 1 (mạ vàng)

Mức độ đầu vào               0,5Vp-p

Trở kháng đầu vào           75Ω

Kỹ thuật số quang học (phía sau)              Liên kết TOS × 1

Mức độ đầu vào               -24,0 đến -14,5dBm đỉnh

Kỹ thuật số đồng trục (phía trước)            1/8 ”(3,5 mm) mini × 1 (kết hợp với đầu vào kỹ thuật số quang học, được phát hiện tự động)

Mức độ đầu vào               0,5Vp-p

Trở kháng đầu vào           75Ω

* Bao gồm cáp chuyển đổi Mini 1/8 ”RCA.

Kỹ thuật số quang học (mặt trước)           1/8 ”Mini Optical × 1 (kết hợp với đầu vào kỹ thuật số đồng trục, được phát hiện tự động)

Mức độ đầu vào               -24,0 đến -14,5dBm đỉnh

USB (mặt trước)               Cổng USB A

Phương tiện được hỗ trợ             Ổ đĩa flash USB

Bluetooth®

Phiên bản Bluetooth®    4.0

Lớp đầu ra           Class2 (Phạm vi: xấp xỉ 33ft / 10m)

Hồ sơ được hỗ trợ           A2DP, AVRCP

Bảo vệ nội dung                SCMS-T

Codec được hỗ trợ          LDAC™, Qualcomm® aptX™ HD, aptX™, AAC, SBC

Số lượng thiết bị được ghép nối                tối đa 8 thiết bị

Đầu ra âm thanh

XLR cân bằng      XLR × 1 cặp (mạ vàng)

Trình độ đầu ra  Cố định (0dB), cố định (+ 6dB), biến, tắt đầu ra (có thể chọn)

Đòn bẩy sản lượng tối đa              2.0Vrms (1kHz, toàn thang đo, thành 10kΩ, khi được đặt thành cố định (0dB))

4.0Vrms (1kHz, toàn thang đo, thành 10kΩ, khi được đặt thành cố định (+ 6dB))

12.0Vrms (1kHz, toàn thang đo, thành 10kΩ, khi được đặt thành biến)

Trở kháng đầu ra              188Ω

RCA không cân bằng       Chân cắm RCA × 1 cặp (mạ vàng)

Trình độ đầu ra  Cố định (0dB), cố định (+ 6dB), biến, tắt đầu ra (có thể chọn)

Đòn bẩy sản lượng tối đa              2.0Vrms (1kHz, toàn thang đo, thành 10kΩ, khi được đặt thành cố định (0dB))

4.0Vrms (1kHz, toàn thang đo, thành 10kΩ, khi được đặt thành cố định (+ 6dB))

6.0Vrms (1kHz, toàn thang đo, thành 10kΩ, khi được đặt thành biến)

Trở kháng đầu ra              150Ω

Đầu ra tai nghe

Kết nối  Giắc cắm TRS âm thanh nổi 1/4 ”(6,3mm) × 1 (mạ vàng)

Phân cực              Mẹo: L +, Ring1: R +, Ring3: L-, Tay áo: R-

Số lượng lớn nhất            500mW + 500mW (thành 32Ω)

Trở kháng được hỗ trợ  16 đến 600Ω

Phần đồng hồ

Đồng hồ nội bộ

Loại hình              Dao động tinh thể

Số lượng đồng hồ            2 (44,1kHz và 48kHz)

Đầu vào đồng hồ bên ngoài

Kết nối  BNC (mạ vàng)

Tần số đầu vào  10MHz

Trở kháng đầu vào           50Ω

Mức độ đầu vào               Sóng hình chữ nhật: tương đương với mức TTL Sóng hình

sin: 0,5 đến 1,0 Vrms

Hiệu suất âm thanh

Phản hồi thường xuyên                10 đến 80.000 Hz (+ 1 / -3 dB, đầu vào PCM 192kHz, đầu ra RCA, tắt bộ lọc kỹ thuật số)

Tổng méo hài     0,002% trở xuống (đầu vào PCM 192kHz, đầu ra RCA, tắt bộ lọc kỹ thuật số)

Tỷ lệ S / N            110dB trở lên (đầu vào PCM 192kHz, đầu ra RCA, tắt bộ lọc kỹ thuật số)

Nguồn cấp

US / Canada       AC 120V 60Hz

Anh / Châu Âu   AC 220 đến 240V 50Hz

Sự tiêu thụ năng lượng  18W (0,4W ở chế độ chờ)

kích thước (bao gồm cả phần nhô ra)      290 (W) × 81,2 (H) × 248,7 (D) mm / 11,4 ”(W) × 3,2” (H) × 9,8 ”(D)

Trọng lượng       3,9kg / 8,6lbs
