Dây kết nối Deity V-Link 3.5mm cho Camera/Smartphone
Deity V-Link DTA0211D60 là cáp chuyển đổi âm thanh dành cho người muốn sử dụng micro video 3.5mm TRS với camera, máy quay cinema hoặc recorder có đầu vào XLR. Khác với cáp chuyển đầu thụ động thông thường, V-Link tích hợp mạch điện bên trong đầu XLR để chuyển nguồn phantom 24/48V của thiết bị ghi âm xuống mức Plug-In Power khoảng 3–5V phù hợp với nhiều micro 3.5mm.

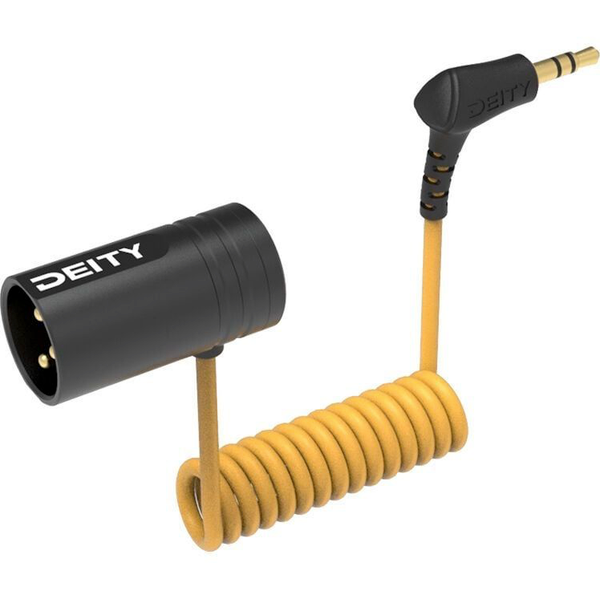

Thiết kế dây xoắn gọn cùng đầu nối góc phải giúp hạn chế phần cáp thừa quanh rig quay phim. Phần housing bằng hợp kim nhôm gia công CNC tăng độ cứng cho khu vực XLR, phù hợp với những hệ thống thường xuyên tháo lắp khi quay ngoài hiện trường.
Điểm đáng chú ý nhất của V-Link nằm ở mạch chuyển nguồn bên trong. Các đầu vào XLR chuyên nghiệp trên camera và recorder thường có thể cấp phantom power 24V hoặc 48V, trong khi nhiều micro video sử dụng cổng 3.5mm lại chỉ cần Plug-In Power khoảng vài volt.
Nếu chỉ sử dụng một đầu chuyển cơ học không có mạch thích hợp, nguồn điện giữa hai chuẩn có thể không tương thích. V-Link giải quyết vấn đề này bằng cách nhận phantom power từ XLR rồi hạ xuống khoảng 3–5V để cấp cho micro 3.5mm.
Nhờ đó, các micro nhỏ vốn được thiết kế cho camera DSLR hoặc mirrorless có thể được đưa vào workflow XLR chuyên nghiệp mà không cần một hộp chuyển đổi lớn đặt bên ngoài rig.
V-Link phù hợp với các hệ thống sử dụng micro shotgun compact, micro video hoặc một số micro 3.5mm TRS nhưng camera chính chỉ có đầu vào XLR. Ví dụ, người dùng có thể tận dụng micro nhỏ trên cinema camera, bộ ghi âm hiện trường hoặc rig ENG mà vẫn giữ thiết kế gọn.
Deity liệt kê khả năng tương thích với nhiều micro 3.5mm phổ biến như V-Mic D3, V-Mic D4 Mini và một số dòng video mic tương thích từ các thương hiệu khác.
Thiết kế đầu XLR góc phải cũng giúp cáp không nhô quá xa khỏi thân camera. Đây là chi tiết hữu ích khi máy được đặt trong cage, shoulder rig hoặc hệ thống có nhiều dây tín hiệu chạy sát nhau.
V-Link không phải bộ chuyển đổi trực tiếp từ micro sang smartphone. Nếu muốn dùng với điện thoại, smartphone vẫn cần giao diện âm thanh hoặc adapter phù hợp với chuẩn USB-C/Lightning và cấu hình tín hiệu của thiết bị. Vì vậy cần kiểm tra toàn bộ chuỗi kết nối trước khi sử dụng.
Đầu 3.5mm trên V-Link sử dụng chuẩn TRS. Đây là điểm cần kiểm tra trước khi kết nối micro.
Một số micro điện thoại hoặc lavalier sử dụng đầu TRRS có cách bố trí chân khác với TRS. Việc đầu cắm có cùng kích thước 3.5mm không đồng nghĩa tín hiệu hoàn toàn tương thích.
Nếu cắm micro nhưng không có tiếng, âm lượng rất nhỏ hoặc chỉ xuất hiện nhiễu, nên kiểm tra micro đang dùng TRS hay TRRS trước khi xác định V-Link gặp lỗi.
Tương tự, một số lavalier sử dụng cách đấu dây chuyên biệt cho hệ thống wireless có thể không hoạt động đúng với adapter tiêu chuẩn. Việc kiểm tra pinout quan trọng hơn việc chỉ nhìn hình dạng jack.
Để mạch chuyển đổi nguồn bên trong V-Link hoạt động, đầu vào XLR cần cấp phantom power phù hợp. Nếu phantom power bị tắt, một số micro cần Plug-In Power có thể không hoạt động dù dây tín hiệu vẫn được kết nối.
Khi camera hoặc recorder cho phép lựa chọn 24V hoặc 48V, cần thiết lập theo khả năng hỗ trợ của thiết bị và hướng dẫn sử dụng. V-Link đảm nhiệm bước chuyển đổi xuống mức điện áp phù hợp cho micro.
Nếu micro đã có nguồn pin riêng hoặc không cần Plug-In Power, khả năng hoạt động sẽ phụ thuộc thiết kế của từng model. Trước khi sử dụng trong buổi quay quan trọng, nên thử toàn bộ hệ thống gồm micro, V-Link, camera và phantom power thay vì chỉ kiểm tra riêng từng linh kiện.
Một trong những tình trạng dễ gặp nhất là camera có nhận XLR nhưng hoàn toàn không có tín hiệu micro. Nguyên nhân có thể đến từ phantom power chưa bật, micro không đúng chuẩn TRS, jack 3.5mm chưa cắm hết hoặc tiếp điểm bị bẩn.
Nếu âm thanh chập chờn khi di chuyển dây, cần kiểm tra phần cáp cuộn, đầu 3.5mm và mối nối bên trong housing XLR. Việc thường xuyên kéo căng dây quá mức có thể làm tăng áp lực lên phần lõi dẫn điện.
Tiếng ù, rè hoặc noise bất thường cũng không nhất thiết do V-Link. Gain của camera đặt quá cao, micro lỗi, nguồn điện nhiễu hoặc đầu XLR tiếp xúc kém đều có thể gây hiện tượng tương tự.
Các tình trạng thường cần kiểm tra gồm:
Nên bắt đầu bằng việc thử trực tiếp micro trên một thiết bị có cổng 3.5mm phù hợp. Nếu micro hoạt động bình thường, tiếp tục thử V-Link với một đầu vào XLR khác.
Sau đó kiểm tra phantom power, mức gain và jack kết nối. Phương pháp thử chéo giúp xác định lỗi nằm ở micro, V-Link hay preamp của camera.
Nếu tín hiệu chỉ mất khi bẻ nhẹ dây hoặc di chuyển đầu jack, khả năng cao cần kiểm tra continuity của lõi dẫn và mối hàn. Ngược lại, nếu tín hiệu ổn định nhưng noise nền tăng cao, cần đánh giá thêm mạch chuyển nguồn và hệ thống audio phía sau.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Deity V-Link DTA0211D60 khi thiết bị mất tín hiệu, micro không nhận nguồn, jack 3.5mm tiếp xúc kém, đầu XLR lỏng hoặc xuất hiện tiếng nhiễu bất thường.
Quá trình kiểm tra có thể bao gồm đo continuity của dây tín hiệu, kiểm tra chân XLR, jack TRS, mối hàn và khả năng chuyển phantom power từ 24/48V xuống mức Plug-In Power. Khi micro không hoạt động, kỹ thuật viên có thể thử chéo với micro và thiết bị XLR khác để xác định vấn đề nằm ở cáp hay thiết bị trong chuỗi âm thanh.
Với trường hợp dây bị đứt ngầm, jack lỏng hoặc chân tiếp xúc oxy hóa, khả năng sửa chữa sẽ được đánh giá theo tình trạng thực tế. Nếu mạch chuyển nguồn bên trong housing gặp vấn đề, phần điện tử cần được kiểm tra riêng trước khi quyết định xử lý hoặc thay cụm liên quan.
Khách hàng được phép ngồi xem trực tiếp quá trình kiểm tra và sửa chữa trong phạm vi kỹ thuật phù hợp. Các lỗi có thể khoanh vùng trực tiếp ở jack, dây dẫn hoặc tiếp điểm sẽ được ưu tiên kiểm tra sớm để hạn chế thời gian gián đoạn thiết bị quay.
Sau khi xử lý, Trung tâm bảo hành Viện Máy Tính tiếp tục hỗ trợ kỹ thuật lâu dài đối với khả năng tương thích micro, phantom power và hệ thống kết nối XLR. Bảo hành kỹ thuật trọn đời được áp dụng trong phạm vi hỗ trợ kỹ thuật của dịch vụ đã thực hiện; linh kiện hoặc hạng mục thay thế được xử lý theo chính sách tương ứng.
Khi Deity V-Link mất tiếng, nhiễu, không cấp nguồn cho micro hoặc tín hiệu chập chờn, người dùng có thể liên hệ Hotline/Zalo 0967891080 để trao đổi tình trạng trước khi kiểm tra.
Deity V-Link DTA0211D60 không đơn thuần là dây chuyển đầu 3.5mm sang XLR. Mạch chuyển phantom power tích hợp cho phép tận dụng micro video dùng Plug-In Power trên camera hoặc recorder có đầu vào XLR, đồng thời giữ hệ thống dây gọn hơn khi làm việc trên rig.
Khi sử dụng, yếu tố cần kiểm tra kỹ nhất là micro phải có chuẩn kết nối phù hợp, đầu vào XLR cần cấp phantom power và toàn bộ chuỗi tín hiệu phải được thiết lập đúng. Nếu mất tiếng hoặc phát sinh noise, nên thử chéo micro, V-Link và camera trước khi xác định linh kiện bị lỗi.
