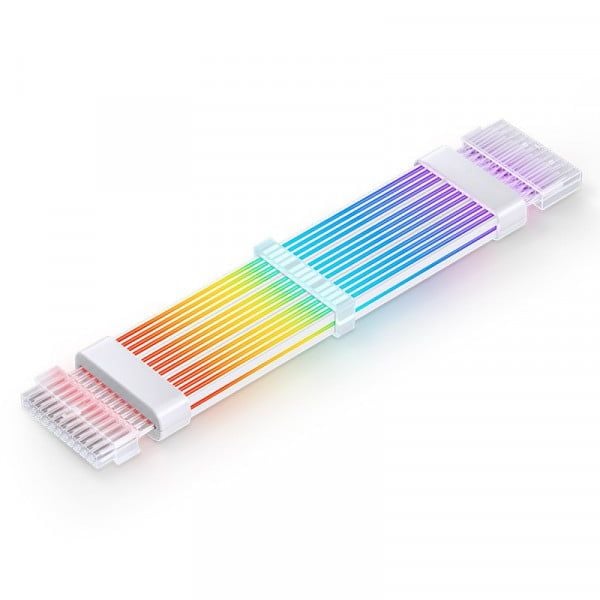

Dây Nối Dài Nguồn JONSBO DY-2 M/B 24pin – ARGB 5V, Dài 285mm Cho Mainboard

JONSBO DY-2 M/B 24pin là dây nối dài nguồn dành cho đường cấp điện 24-pin của mainboard, đồng thời tích hợp hệ thống ánh sáng ARGB để tăng tính thẩm mỹ cho các bộ PC có mặt kính hoặc cấu hình trưng bày linh kiện. Đây là một trong các biến thể thuộc dòng dây phát sáng DY-2 của JONSBO, bên cạnh những phiên bản dành cho GPU 2 x 8-pin, 3 x 8-pin và 12+4-pin 12VHPWR.

Theo thông số chính thức, toàn bộ cụm DY-2 M/B 24pin dài 285mm, trong đó phần dây dài 240mm. Cụm nguồn sử dụng giao tiếp 24-pin dành cho mainboard, còn hệ thống ánh sáng sử dụng chuẩn 5V ARGB. JONSBO công bố điện áp định mức của phần dây là 300V, dòng 7A và thông số công suất 2,1kW; phần LED hoạt động ở 5V, dòng 0,92A và công suất 4,6W.

Các thông số điện do JONSBO công bố cho dây không nên được hiểu là máy tính hoặc mainboard luôn tiêu thụ 2,1kW. Đây là thông số định mức được hãng liệt kê cho cụm dây. Mức điện năng thực tế của hệ thống phụ thuộc PSU, mainboard, CPU, GPU và các linh kiện đang hoạt động.

Thông số kỹ thuật JONSBO DY-2 M/B 24pin

• Thương hiệu: JONSBO.
• Model chính xác: DY-2 M/B 24pin.
• Loại: dây nối dài/cáp phát sáng cho nguồn mainboard 24-pin.
• Tổng chiều dài: 285mm.
• Chiều dài phần dây: 240mm.
• Đầu nguồn: 24-pin.
• Đầu LED: 5V ARGB.
• Điện áp phần dây: 300V theo thông số JONSBO.
• Dòng phần dây: 7A theo thông số JONSBO.
• Thông số công suất phần dây: 2,1kW theo bảng hãng.
• Điện áp LED: 5V.
• Dòng LED: 0,92A.
• Công suất LED: 4,6W.

Dành cho đường nguồn mainboard 24-pin

Tên chính hãng “M/B 24pin” cho biết DY-2 phiên bản này được thiết kế cho đường nguồn 24-pin của bo mạch chủ. Đây là đầu cấp nguồn chính thường thấy trên mainboard desktop ATX, Micro-ATX và Mini-ITX.

DY-2 đóng vai trò mở rộng đường dây và tạo hiệu ứng ánh sáng trong khu vực đầu nguồn mainboard. Khi lắp đặt cần bảo đảm đầu 24-pin được cắm hết hành trình và khóa connector vào đúng vị trí. Một đầu nguồn chỉ cắm một phần có thể tạo tiếp xúc điện không ổn định, làm máy khó khởi động hoặc xuất hiện hiện tượng mất nguồn ngẫu nhiên.

ARGB 5V cho hệ thống ánh sáng

Phần ánh sáng của DY-2 sử dụng điện áp 5V và được JONSBO ghi là ARGB. ARGB cho phép điều khiển từng vùng LED theo hiệu ứng thay đổi màu sắc, khác với RGB 12V truyền thống.

Khi kết nối cần dùng header hoặc controller ARGB 5V tương thích. Không nên cắm đầu ARGB 5V vào header RGB 12V vì hai chuẩn khác điện áp và phương thức điều khiển. Nếu mainboard không có header ARGB phù hợp, cần sử dụng bộ điều khiển tương thích thay vì tự đấu sang nguồn LED khác.

Chiều dài tổng 285mm

JONSBO công bố toàn bộ cụm dài 285mm, trong đó phần dây dài 240mm. Kích thước này cần được tính trước khi đi dây vì dây nối dài làm tăng tổng chiều dài từ PSU tới đầu 24-pin của mainboard.

Trong case nhỏ, phần dây dư có thể làm khu vực sau mainboard khó đóng panel nếu không được bố trí hợp lý. Với case Mid Tower hoặc chassis có khoang đi dây rộng, phần nối dài thường dễ bố trí hơn và giúp đoạn dây nhìn thấy phía trước có tính thẩm mỹ cao hơn.

Không nhầm DY-2 24-pin với các bản GPU

JONSBO hiện có nhiều biến thể DY-2 cùng tên dòng nhưng khác đầu cấp nguồn. DY-2 M/B 24pin là phiên bản cho mainboard. Hãng còn có DY-2 GPU 2 x 8-pin (6+2), DY-2 GPU 3 x 8-pin và DY-2 GPU 12+4-pin 12VHPWR.

Không được lấy dây M/B 24-pin để thay thế dây nguồn PCIe GPU. Hình dạng, số chân và nhiệm vụ điện của chúng khác nhau. Khi nhập sản phẩm cần giữ đầy đủ hậu tố “M/B 24pin” để phân biệt chính xác.

Lưu ý khi lắp JONSBO DY-2 M/B 24pin

• Tắt máy và ngắt nguồn PSU trước khi tháo hoặc gắn connector 24-pin.
• Kiểm tra đầu 24-pin đã cắm chắc và chốt khóa đúng vị trí.
• Không kéo dây trực tiếp bằng phần dây dẫn khi tháo connector.
• Không gập dây quá gắt ngay sát đầu connector.
• Kết nối hệ thống ánh sáng đúng chuẩn ARGB 5V.
• Không kết nối ARGB 5V sang RGB 12V.
• Bố trí dây tránh cánh quạt, heatsink và các bộ phận có nhiệt độ cao.
• Không sử dụng đầu nối cháy xém, biến dạng hoặc có dấu hiệu tiếp xúc kém.

Những lỗi JONSBO DY-2 M/B 24pin có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.

• Máy không lên nguồn: kiểm tra connector 24-pin của DY-2 và đầu dây nguồn PSU đã cắm hoàn toàn.
• Máy chập chờn hoặc tự tắt: kiểm tra tiếp xúc 24-pin, PSU và nguồn điện trước khi kết luận dây hỏng.
• ARGB không sáng: kiểm tra đầu ARGB 5V, header mainboard, controller và phần mềm đồng bộ.
• ARGB sáng sai màu: kiểm tra chế độ điều khiển, phần mềm và kết nối ARGB.
• Đầu connector nóng bất thường: tắt hệ thống và kiểm tra đầu cắm, tiếp xúc, PSU và tải trước khi tiếp tục sử dụng.

Quy trình khoanh vùng sự cố JONSBO DY-2 M/B 24pin

1. Xác nhận đúng model DY-2 M/B 24pin, không phải phiên bản GPU.
2. Tắt PSU và ngắt điện trước khi kiểm tra dây.
3. Kiểm tra hai đầu connector 24-pin có cắm hết hành trình hay không.
4. Quan sát chân cắm xem có cong, cháy xém, đổi màu hoặc biến dạng không.
5. Nếu máy không lên nguồn, tháo DY-2 và thử lại với dây nguồn 24-pin gốc của PSU.
6. Nếu nguồn hoạt động bình thường nhưng LED không sáng, kiểm tra riêng đường ARGB 5V.
7. Thử header ARGB khác hoặc controller 5V tương thích nếu có.
8. Kiểm tra dây có bị kẹp, gập gắt hoặc va vào panel case hay không.
9. Kiểm tra PSU, mainboard và tải hệ thống nếu sự cố nguồn vẫn xuất hiện.
10. Ngừng sử dụng nếu đầu nối có dấu hiệu quá nhiệt hoặc hư hỏng vật lý.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Connector nguồn mainboard 24-pin.
• Các chân tiếp xúc bên trong connector.
• Phần dây nguồn dài 240mm.
• Cụm phát sáng ARGB.
• Đầu ARGB 5V và dây tín hiệu LED.
• Header ARGB trên mainboard hoặc controller ngoài.
• Dây 24-pin gốc của PSU khi cần đối chiếu lỗi.

Những điểm dễ nhập sai về JONSBO DY-2 M/B 24pin

• Đúng model: DY-2 M/B 24pin.
• Đây là phiên bản cho mainboard, không phải GPU.
• Không phải DY-2 GPU 2 x 8-pin (6+2).
• Không phải DY-2 GPU 3 x 8-pin.
• Không phải DY-2 GPU 12+4-pin 12VHPWR.
• Tổng chiều dài đúng là 285mm.
• Chiều dài phần dây đúng là 240mm.
• Đầu nguồn được hãng ghi 24Pin.
• Hệ thống LED là 5V ARGB.
• Dòng LED được công bố 0,92A.
• Công suất LED được công bố 4,6W.
• Không tự ghi RGB 12V cho sản phẩm này.
• JONSBO không công bố chuẩn AWG trong bảng thông số hiện tại, vì vậy không nên tự gán tiết diện dây.

FAQ – JONSBO DY-2 M/B 24pin

JONSBO DY-2 24-pin dùng cho linh kiện nào?

Phiên bản DY-2 M/B 24pin được thiết kế cho đường cấp nguồn 24-pin của mainboard desktop.

Dây dài bao nhiêu?

Toàn bộ cụm dài 285mm, trong đó phần dây được JONSBO công bố dài 240mm.

DY-2 có ARGB không?

Có. Hệ thống ánh sáng sử dụng chuẩn 5V ARGB.

Có thể cắm ARGB vào RGB 12V không?

Không. Phần LED của DY-2 dùng 5V ARGB và cần header/controller tương thích.

Dây có dùng cho GPU không?

Không nên dùng bản M/B 24pin cho GPU. JONSBO có các phiên bản DY-2 GPU riêng với đầu 2 x 8-pin, 3 x 8-pin hoặc 12+4-pin.

Thông số 2,1kW có phải dây luôn tiêu thụ 2,1kW không?

Không. Đây là thông số công suất của phần dây được JONSBO liệt kê trong bảng kỹ thuật, không phải mức điện năng mà dây hoặc mainboard luôn tiêu thụ trong thực tế.

LED của DY-2 tiêu thụ bao nhiêu?

JONSBO công bố phần ánh sáng 5V, dòng 0,92A và công suất 4,6W.

Kiểm tra, sửa chữa JONSBO DY-2 M/B 24pin tại Viện Máy Tính

JONSBO DY-2 M/B 24pin là dây nối dài nguồn mainboard tích hợp ARGB 5V, có tổng chiều dài 285mm và phần dây 240mm. Sản phẩm phù hợp các bộ PC kính trong cần tăng tính thẩm mỹ cho đường nguồn 24-pin mà vẫn giữ kết nối nguồn mainboard tiêu chuẩn.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra connector 24-pin, chân tiếp xúc, dây nguồn, hệ thống ARGB 5V, header LED và các vấn đề mất nguồn, tiếp xúc kém hoặc ánh sáng không hoạt động liên quan đến JONSBO DY-2 M/B 24pin.
