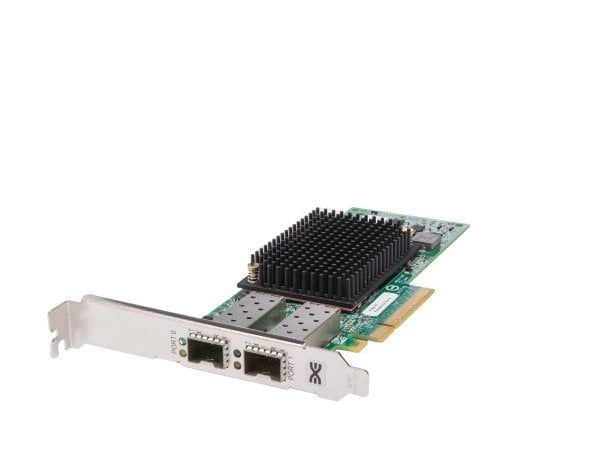

Dell Emulex OneConnect OCe14102-U1-D – CNA 2-Port SFP+ 10GbE, PCIe 3.0 x8, Full Height

Dell Emulex OneConnect OCe14102-U1-D là Converged Network Adapter – CNA – hai cổng 10Gb Ethernet dành cho các máy chủ Dell PowerEdge thế hệ 13. Card dựa trên công nghệ OneConnect thế hệ thứ tư của Emulex và được thiết kế để hợp nhất lưu lượng mạng LAN, lưu trữ SAN và RDMA trên cùng hạ tầng Ethernet 10GbE.

OCe14102-U1-D sử dụng hai cổng SFP+ 10GbE, hỗ trợ cáp đồng Direct Attach Twin-Ax và module quang 10GBASE-SR phù hợp. Giao tiếp với máy chủ là PCI Express Gen3 x8. Bên cạnh chức năng Ethernet NIC thông thường, adapter còn có hardware offload cho FCoE và iSCSI, hỗ trợ SMB Direct RoCE, SR-IOV, VXLAN/NVGRE offload và Dell NPAReP.

Đúng phiên bản trong tên sản phẩm này là OCe14102-U1-D Full Height. Theo tài liệu Emulex dành cho Dell, mã ordering của bản Full Height là CG7YT; bản Low Profile tương ứng là 6FC2Y. Không nên nhầm OCe14102-U1-D CNA với OCe14102-N1-D NIC, hoặc với OCe14102B-U1-D thuộc revision B có mã Dell khác.

Thông số kỹ thuật Dell Emulex OneConnect OCe14102-U1-D

• Thương hiệu hệ thống: Dell.
• Nhà sản xuất adapter: Emulex.
• Dòng sản phẩm: OneConnect.
• Model: OCe14102-U1-D.
• Loại: Converged Network Adapter – CNA.
• Ordering P/N Full Height: CG7YT.
• Ordering P/N Low Profile: 6FC2Y.
• Số cổng mạng: 2.
• Connector: 2 x SFP+.
• Tốc độ: 10Gb Ethernet trên mỗi cổng.
• Chuẩn Ethernet: IEEE 802.3-2008 10GBASE Ethernet.
• Controller: Emulex Engine XE102.
• Host interface: PCI Express Gen3 x8.
• PCIe signaling: hỗ trợ 8.0, 5.0 và 2.5GT/s mỗi lane.
• Băng thông PCIe được công bố: tới 64Gb/s full duplex.
• Form factor: Full Height với standard bracket.
• Direct Attach Copper: hỗ trợ SFP+ Twin-Ax passive và active cable tới 5m.
• Optical: hỗ trợ 10GBASE-SR short-wave optic transceiver; module quang đặt riêng.
• FCoE offload: có.
• iSCSI hardware offload: có.
• Concurrent FCoE + iSCSI: có trên mỗi cổng theo cấu hình hỗ trợ.
• RoCE: hỗ trợ IBTA RoCE và SMB Direct RDMA.
• SR-IOV: hỗ trợ tới 63 NIC Virtual Functions trên mỗi port.
• Dell NPAReP: tối đa 16 partition trên adapter, tối đa 8 NIC function trên mỗi physical port.
• VXLAN/NVGRE offload: có.
• Jumbo packet: tới 9000 byte đối với Ethernet NIC.
• VLAN: IEEE 802.1Q.
• LACP: IEEE 802.3ad.
• DCB: PFC, ETS và DCBX.
• PXE: PXE v2.1.
• UEFI: UEFI 2.3.1 và các chức năng quản lý UEFI dành cho Dell.
• Nhiệt độ hoạt động: 0°C đến 55°C.
• Nhiệt độ lưu trữ: -40°C đến 70°C.
• Độ ẩm: 5% đến 95%, không ngưng tụ.

Hai cổng SFP+ 10GbE

OCe14102-U1-D sử dụng hai cổng SFP+ 10GbE. Với kết nối đồng, Emulex hỗ trợ Direct Attach Twin-Ax passive hoặc active theo chuẩn với chiều dài tới 5m. Với kết nối quang, tài liệu liệt kê 10GBASE-SR short-wave optical transceiver và lưu ý module quang được đặt riêng.

SFP+ là connector module, không phải RJ45 10GBASE-T. Vì vậy không nên nhập card này là dual-port RJ45. Khi cần kết nối đến switch cần lựa chọn đúng DAC, AOC hoặc transceiver SFP+ phù hợp với switch và khoảng cách thực tế.

PCI Express Gen3 x8

Adapter kết nối host thông qua PCI Express Gen3 x8. Emulex công bố giao diện có thể hoạt động ở 8.0, 5.0 hoặc 2.5GT/s trên mỗi lane và hỗ trợ link width x1, x2, x4 hoặc x8, mặc dù để khai thác đầy đủ hai port 10GbE nên sử dụng khe cung cấp đủ x8 lane theo thiết kế.

Không nên nhập OCe14102-U1-D là PCIe 2.0 hoặc PCIe 4.0. Card thuộc thế hệ PCIe 3.0. Nếu máy chủ thương lượng ở generation hoặc link width thấp hơn, băng thông host có thể giảm tùy workload.

CNA khác NIC thông thường như thế nào?

CNA – Converged Network Adapter – không chỉ cung cấp Ethernet. OCe14102-U1-D được thiết kế để hợp nhất lưu lượng LAN, iSCSI, FCoE và RDMA trên cùng hạ tầng 10GbE, nhờ đó có thể giảm số adapter và số đường cáp cần thiết trong một số kiến trúc máy chủ.

Điều này không có nghĩa hai cổng SFP+ trở thành cổng Fibre Channel quang truyền thống. FCoE là Fibre Channel over Ethernet, nghĩa là frame Fibre Channel được vận chuyển qua Ethernet có hỗ trợ Data Center Bridging. Vì vậy hạ tầng switch, firmware và cấu hình phải hỗ trợ FCoE.

FCoE và iSCSI hardware offload

OCe14102-U1-D hỗ trợ hardware offload cho FCoE với ANSI T11 FC-BB-5, FIP, programmable WWN và NPIV. Tài liệu công bố tới 8K concurrent login và 8K open exchange trong chế độ FCoE adapter-only, cùng tối đa 255 NPIV interface.

Đối với iSCSI, adapter có hardware offload cho protocol, header/data digest, multipath I/O, IPv4/IPv6, iSCSI boot và crash dump. Emulex công bố tới 512 offloaded iSCSI connection và tới 4K outstanding command trong chế độ iSCSI adapter-only.

Một điểm đáng chú ý là OCe14102-U1-D có thể hỗ trợ đồng thời NIC, iSCSI và FCoE trên cùng physical port khi sử dụng Dell NPAReP theo cấu hình thích hợp.

RoCE và SMB Direct

Adapter hỗ trợ RDMA over Converged Ethernet theo IBTA RoCE và Windows Server SMB Direct. RDMA cho phép dữ liệu được đặt trực tiếp vào buffer ứng dụng với mức can thiệp CPU thấp hơn, từ đó có thể giảm độ trễ và CPU overhead trong workload được hỗ trợ.

SMB Direct đặc biệt phù hợp với một số workload Windows Server như Hyper-V Live Migration hoặc storage qua SMB. Hiệu quả thực tế phụ thuộc driver, hệ điều hành, DCB, switch và cấu hình mạng.

Dell NPAReP và SR-IOV

Dell NPAReP cho phép chia tài nguyên adapter thành tối đa 16 partition trên một card và tối đa tám NIC function trên mỗi physical port. Trong cấu hình storage, tối đa hai function trên mỗi port có thể được sử dụng làm storage function, một cho iSCSI và một cho FCoE.

SR-IOV giúp máy ảo truy cập trực tiếp Virtual Function của adapter, giảm số bước xử lý qua virtual switch của hypervisor. OCe14102-U1-D hỗ trợ tới 63 NIC VF trên mỗi port theo tài liệu Broadcom/Emulex.

VXLAN, NVGRE và network offload

OCe14102-U1-D hỗ trợ stateless L2/L3/L4 offload cho overlay encapsulation gồm VXLAN và NVGRE. Đây là tính năng hữu ích trong các môi trường cloud và virtualization sử dụng overlay network, bởi adapter có thể xử lý một phần header encapsulation thay cho CPU.

Card cũng hỗ trợ IPv4/IPv6 TCP/UDP checksum offload, Receive Side Scaling, Large Receive Offload, Large Send Offload, Dynamic VMQ trên Windows Server và VMware NetQueue.

Data Center Bridging

Để chạy các workload converged storage, OCe14102-U1-D hỗ trợ Data Center Bridging gồm IEEE 802.1Qbb Priority Flow Control, IEEE 802.1Qaz Enhanced Transmission Selection và DCBX. Các cơ chế này giúp quản lý ưu tiên và giảm packet loss cho traffic nhạy cảm như FCoE.

Tuy nhiên việc card hỗ trợ DCB không đảm bảo hệ thống tự động trở thành lossless fabric. Switch và cấu hình QoS ở toàn bộ đường truyền cũng phải phù hợp.

Khả năng tương thích Dell PowerEdge

Tài liệu chính thức mô tả OCe14102-U1-D dành cho Dell PowerEdge 13th Generation Rack and Tower Servers. Dell cũng vẫn cung cấp firmware và tài liệu cho adapter trên nhiều hệ thống PowerEdge như R430, R530, R630, R730, R730xd, R830, R930, T430 và T630.

Phiên bản đang mô tả sử dụng Full Height standard bracket. Khi lắp vào server 1U hoặc chassis chỉ hỗ trợ Low Profile cần đổi đúng bracket hoặc dùng đúng phiên bản Low Profile; không nên cố lắp bracket Full Height nếu cơ khí chassis không phù hợp.

Những lỗi Dell Emulex OneConnect OCe14102-U1-D có thể gặp

Các lỗi hoặc biểu hiện bất thường có thể xuất phát từ nguồn điện, cáp DAC/AOC, transceiver SFP+, switch, tải, thiết bị ngoại vi, firmware, driver, phần mềm, cấu hình VLAN/DCB/FCoE/iSCSI/RDMA, khe PCIe, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Dell Emulex OneConnect OCe14102-U1-D có lỗi thiết kế.

Máy chủ không nhận card

Cần kiểm tra card được gắn chắc trong khe PCIe, khe có đủ lane, BIOS nhận thiết bị, firmware đúng và driver Emulex tương thích. Nếu có thể nên thử card trên một khe hoặc máy chủ Dell tương thích khác.

Một hoặc hai cổng SFP+ không lên link

Kiểm tra DAC, transceiver, switch, tốc độ port và tình trạng connector. Có thể đổi chéo module hoặc cable giữa hai cổng để xác định lỗi nằm ở card hay phụ kiện.

Ethernet hoạt động nhưng FCoE không hoạt động

Cần kiểm tra DCB, PFC, ETS, DCBX, FCoE configuration, WWN, switch và driver storage. Ethernet link lên không đồng nghĩa FCoE fabric đã được cấu hình chính xác.

iSCSI offload hoặc boot không hoạt động

Kiểm tra firmware, iSCSI personality, IP configuration, target, authentication và boot setting trong UEFI. Cũng cần xác nhận iSCSI offload được driver và firmware hiện tại hỗ trợ.

SR-IOV hoặc NPAReP không hoạt động đúng

Kiểm tra BIOS, SR-IOV, IOMMU, firmware, hypervisor và Dell Lifecycle Controller. Số partition hoặc VF khả dụng có thể phụ thuộc nền tảng và phiên bản phần mềm.

Quy trình khoanh vùng sự cố Dell Emulex OneConnect OCe14102-U1-D

1. Xác nhận model trên tem là OCe14102-U1-D và không phải N1-D hoặc OCe14102B-U1-D.
2. Xác nhận bản Full Height sử dụng đúng bracket và lắp đúng khe PCIe.
3. Kiểm tra BIOS/UEFI và hệ điều hành có nhận adapter hay không.
4. Kiểm tra PCIe link speed và link width, đúng thiết kế là PCIe Gen3 x8.
5. Kiểm tra firmware và driver Emulex/Dell.
6. Thử từng SFP+, DAC hoặc transceiver bằng phụ kiện đã xác nhận hoạt động tốt.
7. Kiểm tra Ethernet link trước, sau đó mới kiểm tra VLAN, DCB, RoCE, iSCSI hoặc FCoE.
8. Kiểm tra NPAReP, SR-IOV hoặc VMQ/NetQueue nếu lỗi liên quan virtualization.
9. Đọc event log, driver log, port statistics và error counter để xác định lỗi tín hiệu hoặc phần mềm.
10. Chỉ xác định adapter hỏng sau khi đã loại trừ khe PCIe, module, cable, switch, firmware và cấu hình hệ thống.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Hai cage/connector SFP+.
• DAC Twin-Ax, AOC hoặc transceiver 10GBASE-SR.
• PCIe x8 edge connector.
• Khe PCIe và riser của máy chủ Dell.
• Emulex XE102 controller.
• Mạch nguồn trên adapter.
• Firmware/NVM của card.
• Driver Ethernet, FCoE và iSCSI.
• Cấu hình DCB, NPAReP, SR-IOV và RoCE.
• Full Height bracket và cơ cấu cố định card.
• Airflow chassis khi card mất ổn định dưới tải.
• Bo adapter nếu kiểm tra chéo xác nhận lỗi phần cứng.

Những điểm dễ nhập sai về Dell Emulex OneConnect OCe14102-U1-D

• Model chính xác là OCe14102-U1-D.
• Đây là CNA, không phải NIC-only OCe14102-N1-D.
• Có 2 cổng SFP+ 10GbE, không phải RJ45.
• Host interface là PCIe Gen3 x8.
• Controller là Emulex XE102.
• Bản được yêu cầu là Full Height.
• Ordering P/N chính hãng cho Full Height là CG7YT.
• 6FC2Y là bản Low Profile, không phải Full Height.
• Hỗ trợ FCoE hardware offload.
• Hỗ trợ iSCSI hardware offload.
• Hỗ trợ SMB Direct RoCE.
• Hỗ trợ SR-IOV và Dell NPAReP.
• Hỗ trợ VXLAN/NVGRE offload.
• Không nhập model này thành Fibre Channel HBA; FCoE chạy trên Ethernet.
• Không nhầm với OCe14102B-U1-D; revision B là model khác và có ordering information khác.
• Không nhầm với các OCm14102 mezzanine/bNDC; OCe14102-U1-D là PCIe stand-up adapter.

FAQ – Dell Emulex OneConnect OCe14102-U1-D

OCe14102-U1-D có bao nhiêu cổng mạng?

Card có hai cổng SFP+ 10 Gigabit Ethernet.

Card sử dụng RJ45 hay SFP+?

OCe14102-U1-D sử dụng SFP+. Card hỗ trợ DAC Twin-Ax và module quang 10GBASE-SR phù hợp.

OCe14102-U1-D sử dụng PCIe nào?

Host interface là PCI Express Gen3 x8.

Card có hỗ trợ FCoE không?

Có. OCe14102-U1-D có hardware offload cho Fibre Channel over Ethernet và hỗ trợ FIP, WWN, NPIV cùng các chức năng FCoE liên quan.

Card có hỗ trợ iSCSI không?

Có. Adapter hỗ trợ hardware iSCSI offload, iSCSI boot, multipath I/O và các chức năng iSCSI liên quan.

Card có hỗ trợ RDMA không?

Có. Tài liệu Emulex liệt kê IBTA RoCE và Windows Server SMB Direct.

Card có hỗ trợ SR-IOV không?

Có. Adapter hỗ trợ tới 63 NIC Virtual Functions trên mỗi physical port theo tài liệu kỹ thuật.

Full Height có mã nào?

Tài liệu Emulex dành cho Dell liệt kê CG7YT cho OCe14102-U1-D Full Height và 6FC2Y cho Low Profile.

OCe14102-U1-D có phải Fibre Channel HBA không?

Không phải Fibre Channel HBA truyền thống. Đây là Ethernet CNA có khả năng chạy FCoE trên hạ tầng Ethernet phù hợp.

OCe14102-U1-D khác OCe14102-N1-D như thế nào?

U1-D là CNA có các chức năng storage offload như FCoE/iSCSI; N1-D được Dell phân loại là NIC. Không nên dùng tên và chức năng của hai model thay thế cho nhau.

Kiểm tra, sửa chữa Dell Emulex OneConnect OCe14102-U1-D tại Viện Máy Tính

Dell Emulex OneConnect OCe14102-U1-D là CNA Full Height hai cổng SFP+ 10GbE, sử dụng PCIe Gen3 x8 và controller Emulex XE102. Card hỗ trợ Ethernet, FCoE, iSCSI, RoCE, SR-IOV và Dell NPAReP, phù hợp với các máy chủ Dell PowerEdge thế hệ tương ứng.

Khi adapter không được nhận, mất link, không hoạt động FCoE/iSCSI, lỗi RDMA hoặc virtualization, các hạng mục cần kiểm tra có thể gồm PCIe/riser, SFP+, DAC/AOC, transceiver, switch, controller XE102, firmware, driver, DCB, NPAReP, SR-IOV và cấu hình storage.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Dell Emulex OneConnect OCe14102-U1-D cùng máy chủ, switch, module quang và hạ tầng storage/network liên quan tùy tình trạng thực tế của thiết bị.
