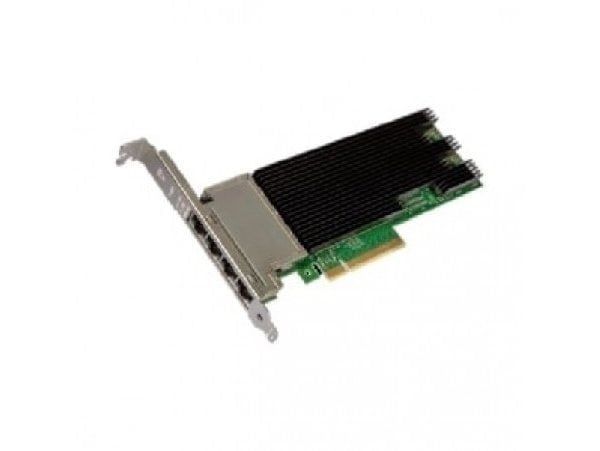

Dell Intel X710 Quad Port 10GbE với Dell part 540-BBVP là card mạng máy chủ dựa trên Intel Ethernet Network Adapter X710-T4, được thiết kế cho các hệ thống Dell PowerEdge cần bốn cổng Ethernet đồng 10 Gigabit trên cùng một khe PCI Express. Dell xác định phiên bản customer-install 540-BBVP ở dạng low-profile, sử dụng giao tiếp Base-T và có bốn cổng 10Gb Ethernet.
Tài liệu sản phẩm Intel và Dell xác nhận X710-T4 là adapter quad-port 10GBASE-T, sử dụng PCI Express 3.0 x8 và bộ điều khiển Intel Ethernet Controller XL710-BM2. Mỗi cổng RJ45 hỗ trợ tự động thương lượng 100Mb/s, 1GbE hoặc 10GbE, giúp card có thể được triển khai trong hạ tầng Gigabit hiện có rồi nâng lên 10GbE mà không nhất thiết thay toàn bộ hệ thống mạng cùng lúc.
Cần phân biệt chính xác model này với Intel X710-DA4 dùng bốn cổng SFP+ và X710-T4L là phiên bản Base-T thế hệ sau hỗ trợ thêm các mức multi-gigabit. Dell 540-BBVP được tài liệu Intel–Dell ánh xạ tới X710-T4 Low Profile; không nên nhập thông số 2.5GbE/5GbE của X710-T4L hoặc thông số SFP+ của X710-DA4 cho sản phẩm này.
Dell 540-BBVP sử dụng bốn cổng RJ45 copper, không phải SFP+. Mỗi port có khả năng hoạt động tới 10Gb/s và tự thương lượng xuống 1Gb/s hoặc 100Mb/s khi thiết bị ở đầu bên kia và hạ tầng cáp yêu cầu. Đây là lợi thế khi máy chủ cần kết nối trực tiếp với switch sử dụng RJ45 mà không cần transceiver SFP+.
Với 10GBASE-T, Intel công bố khoảng cách tối đa 100m khi dùng CAT6A. Với CAT6, khoảng cách 10GbE được bảng kỹ thuật nêu ở mức 55m. Do đó nếu link 10GbE không ổn định trên đường dây dài, cần kiểm tra loại cáp và chất lượng termination trước khi nghi ngờ card mạng.
Tổng băng thông danh nghĩa từ bốn port có thể lên đến 40Gb/s theo tổng các liên kết, nhưng điều đó không có nghĩa một luồng đơn có thể đạt 40Gb/s. Băng thông thực tế phụ thuộc PCIe, traffic pattern, teaming/bonding, switch, CPU, driver và phần mềm.
X710-T4 sử dụng PCI Express 3.0 x8. Đây là tám lane PCIe Gen3, khác với các card 10/25/100GbE đời mới có thể dùng PCIe Gen4. Khi lắp vào server, cần bảo đảm khe cắm cung cấp ít nhất x8 lane điện để khai thác đúng thiết kế.
Card có thể cắm vào khe x16 cơ khí nếu khe đó hỗ trợ thiết bị PCIe x8, nhưng số lane điện thực tế vẫn cần kiểm tra trong manual máy chủ. Nếu khe chỉ hoạt động x4 do cấu hình riser hoặc chia sẻ lane, băng thông host có thể trở thành giới hạn trong workload sử dụng đồng thời nhiều port 10GbE.
Tài liệu Intel–Dell xác định controller-processor của X710-T4 là Intel Ethernet Controller XL710-BM2. Controller này thuộc Intel Ethernet 700 Series và cung cấp các chức năng xử lý packet, virtualization và traffic steering phục vụ môi trường server.
Adapter hỗ trợ checksum offload cho IPv4/IPv6 và các protocol như TCP, UDP, SCTP, giúp chuyển một phần công việc xử lý packet từ CPU host sang NIC. Intel cũng hỗ trợ Receive Side Scaling, MSI-X và nhiều hàng đợi Tx/Rx nhằm phân phối lưu lượng tốt hơn trên hệ thống nhiều core.
X710-T4 hỗ trợ PCI-SIG SR-IOV, cho phép adapter tạo các Virtual Function để cấp trực tiếp cho máy ảo trong môi trường hỗ trợ. Tài liệu Intel nêu khả năng tối đa 128 VF trên thiết bị và 64 VF trên mỗi port đối với bản quad-port, nhưng số lượng thực tế còn phụ thuộc firmware, BIOS, hypervisor và driver.
VMDq hỗ trợ phân loại traffic cho các máy ảo dựa trên MAC/VLAN ngay trên network controller. Các chức năng này giúp giảm workload của hypervisor và có thể cải thiện throughput khi triển khai VMware, Hyper-V hoặc KVM theo cấu hình phù hợp.
Intel X710 hỗ trợ nhiều network virtualization offload như VXLAN, GENEVE, NVGRE, MPLS và VXLAN-GPE với NSH theo product brief. Mục tiêu là giảm chi phí xử lý overlay network trên CPU và duy trì throughput tốt hơn cho môi trường cloud hoặc NFV.
Intel Ethernet Flow Director có khả năng hướng các flow đến những queue hoặc CPU core cụ thể, giảm context switching và hỗ trợ cân bằng tải packet. Adapter cũng được Intel tối ưu cho DPDK, phù hợp với các ứng dụng xử lý packet tốc độ cao khi phần mềm được thiết kế tương ứng.
Dell liệt kê 540-BBVP tương thích với nhiều máy chủ PowerEdge gồm C4140, C6420, FC640, R440, R540, R640, R6415, R740, R740XD, R740xd2, R7415, R7425, R840, R940xa và XR2; ngoài ra còn có PowerVault NX3240 và NX3340 trong danh sách của trang sản phẩm.
Danh sách này là danh sách Dell đã kiểm tra cho SKU 540-BBVP, nhưng khi thay card vào một server khác vẫn nên kiểm tra Service Tag, riser configuration, khe PCIe, bracket và firmware. Một hệ thống có khe PCIe tương thích về điện chưa chắc nằm trong danh sách Dell chính thức.
Dell Intel X710-T4 phù hợp cho server virtualization, database, storage Ethernet, web/application server, backup, private cloud và các máy chủ cần nhiều kết nối vật lý độc lập. Bốn cổng giúp tách traffic management, storage, VM network hoặc tạo các cấu hình redundancy và teaming.
Trong môi trường ảo hóa, SR-IOV, VMDq và các chức năng offload có thể giảm tải CPU. Trong môi trường network appliance hoặc NFV, DPDK và Flow Director hỗ trợ xử lý packet hiệu quả hơn khi driver và ứng dụng được tối ưu.
Các lỗi hoặc biểu hiện bất thường có thể xuất phát từ nguồn điện, cáp, tải, switch, thiết bị ngoại vi, firmware, driver, phần mềm, cấu hình VLAN/teaming/SR-IOV, khe PCIe, connector RJ45, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Dell Intel X710 Quad Port 10GbE có lỗi thiết kế.
Cần kiểm tra card đã được cắm chắc chắn trong khe PCIe, riser tương thích, BIOS có nhận thiết bị và driver Intel i40e/i40ea phù hợp đã được cài. Có thể thử một khe PCIe hoặc server tương thích khác để tách lỗi card khỏi lỗi hệ thống.
Kiểm tra cable, switch port, tốc độ và connector RJ45. Thử đổi cáp giữa các port giúp xác định lỗi nằm ở cáp hay chính port trên adapter.
Cần kiểm tra switch hỗ trợ 10GBASE-T, loại cáp, khoảng cách và cấu hình auto-negotiation. CAT5e hoặc CAT6 không phù hợp về chất lượng/khoảng cách có thể khiến link không đạt 10GbE ổn định.
Các nguyên nhân thường cần kiểm tra gồm chất lượng cáp đồng, đầu RJ45, EMI, switch PHY, nhiệt độ card và driver/firmware. Với đường dây dài nên ưu tiên CAT6A đúng chuẩn.
Kiểm tra SR-IOV đã bật trong BIOS, IOMMU/VT-d hoạt động, firmware NIC và hypervisor hỗ trợ, đồng thời xác nhận Virtual Function đã được tạo và gán đúng.
Tài liệu Intel–Dell ánh xạ Dell customer kit 540-BBVP tới Intel Ethernet Network Adapter X710-T4 Low Profile.
Card có bốn cổng RJ45 Ethernet.
X710-T4 hỗ trợ tự thương lượng 100Mb/s, 1GbE và 10GbE trên mỗi cổng.
Dell 540-BBVP là bản Base-T sử dụng bốn cổng RJ45. X710-DA4 mới là biến thể bốn cổng SFP+.
Adapter sử dụng PCI Express 3.0 x8.
Có trong giới hạn thích hợp; tài liệu Intel nêu 10GBASE-T khoảng 55m với CAT6 và tối đa 100m với CAT6A.
Có. Intel X710 hỗ trợ PCI-SIG SR-IOV cùng VMDq và nhiều chức năng dành cho môi trường ảo hóa.
Có. Tài liệu Intel liệt kê Preboot eXecution Environment và UEFI trong các tính năng quản trị/boot.
Không. Dell 540-BBVP được ánh xạ tới X710-T4. X710-T4L là phiên bản khác và có các mức multi-gigabit bổ sung không nên gán sang sản phẩm này.
Dell liệt kê nhiều hệ thống như C4140, C6420, FC640, R440, R540, R640, R6415, R740/R740xd, R7415, R7425, R840, R940xa và XR2; vẫn cần kiểm tra đúng cấu hình riser của từng máy.
Dell Intel X710-T4 540-BBVP là card mạng server low-profile với bốn cổng RJ45 10GBASE-T, PCIe 3.0 x8 và controller Intel XL710-BM2. Adapter hỗ trợ các chức năng virtualization, traffic steering và network offload, phù hợp với nhiều hệ thống Dell PowerEdge thế hệ tương ứng.
Khi card không được máy chủ nhận, một port không lên link, tốc độ chỉ đạt 1GbE, kết nối không ổn định hoặc SR-IOV hoạt động sai, các hạng mục có thể cần kiểm tra gồm PCIe/riser, RJ45, CAT6/CAT6A, switch 10GBASE-T, controller XL710-BM2, mạch PHY, NVM/firmware, driver và cấu hình hệ điều hành.
