SanRex CVM180BB80 là module chỉnh lưu công suất dành cho mạch điện 3 pha, tích hợp tổ hợp DIODE + SCR trong cùng một khối bán dẫn. Thiết bị thường được sử dụng tại tầng chỉnh lưu đầu vào của biến tần, bộ nguồn công suất, bộ điều khiển động cơ và các hệ thống chuyển đổi AC sang DC cần khả năng điều khiển phần chỉnh lưu.
Thông tin được xác minh cho đúng model CVM180BB80 cho thấy module thuộc thương hiệu SanRex, có dòng định mức 180A, cấp điện áp 800V và sử dụng trong hệ thống đầu vào 3 pha. Nhiều danh mục linh kiện công suất mô tả cấu hình của model này là 180A/800V/DIODE+SCR/7U. Vì vậy tên gọi kỹ thuật phù hợp hơn là module cầu chỉnh lưu 3 pha có SCR điều khiển, thay vì chỉ gọi đơn giản là một diode chỉnh lưu.
Cần lưu ý dữ liệu công khai hiện tìm được cho CVM180BB80 chủ yếu là catalogue linh kiện và danh mục phân phối cũ, chưa có datasheet chính hãng SanRex đầy đủ đang được hãng công bố trực tuyến để xác nhận từng thông số chi tiết như dòng surge, điện áp gate, điện trở nhiệt hoặc sơ đồ chân cụ thể. Vì vậy bài viết chỉ sử dụng các thông số có thể xác minh chắc chắn cho đúng model và không tự lấy dữ liệu của CVM100BB80, CVM150BB120 hoặc CVM200BB120 để gán sang CVM180BB80.
Một cầu diode 3 pha thông thường sử dụng các diode công suất để biến đổi điện AC thành DC và không có chân điều khiển gate. Trong khi đó CVM180BB80 được các danh mục linh kiện SanRex xác định là cấu hình DIODE + SCR. SCR là Silicon Controlled Rectifier, tức thyristor có khả năng được kích dẫn thông qua tín hiệu gate.
Việc có SCR cho phép mạch công suất tác động vào thời điểm phần tử bắt đầu dẫn, thay vì để toàn bộ cầu hoạt động hoàn toàn thụ động như bridge diode. Đây là lý do sản phẩm thường được gọi trên thị trường là “cầu chỉnh lưu có chỉnh”, “cầu chỉnh lưu có SCR” hoặc “cầu chỉnh lưu có điều khiển”.
Do đó khi kiểm tra CVM180BB80 bằng đồng hồ đo diode, kỹ thuật viên không nên chỉ đo như một cầu diode 6 phần tử thông thường rồi kết luận toàn bộ module còn tốt. Phần SCR và đường điều khiển gate cũng cần được kiểm tra theo đúng sơ đồ mạch của thiết bị.
Thông số được nhiều nguồn linh kiện xác nhận cho CVM180BB80 là 180A. Đây là đặc điểm quan trọng để phân biệt với các model CVM khác như CVM100BB80 100A hoặc các module công suất thấp hơn.
Tuy nhiên dòng định mức của module bán dẫn luôn phụ thuộc điều kiện nhiệt và phương pháp lắp đặt. Không nên hiểu 180A là dòng có thể duy trì trong mọi điều kiện mà không cần tính tới heatsink, nhiệt độ môi trường, thermal compound, quạt làm mát và chu kỳ tải.
Nếu CVM180BB80 được lắp trong biến tần hoặc nguồn công suất, hệ thống tản nhiệt phải bảo đảm nhiệt sinh ra từ diode và SCR được truyền xuống heatsink hiệu quả. Module công suất hoạt động ở dòng lớn nhưng heatsink bẩn hoặc quạt yếu có thể bị quá nhiệt ngay cả khi dòng tải chưa vượt thông số danh định.
CVM180BB80 được liệt kê với cấp điện áp 800V. Đây là thông số của linh kiện bán dẫn bên trong module, không nên hiểu là điện áp DC đầu ra cố định của thiết bị.
Điện áp DC thực tế sau chỉnh lưu phụ thuộc nguồn AC đầu vào, cấu trúc cầu, góc kích SCR và thiết kế của toàn bộ converter. Vì vậy không thể chỉ dựa vào con số 800V để kết luận module tạo ra nguồn DC 800V.
Khi chọn linh kiện thay thế, điện áp chịu đựng là thông số bắt buộc phải kiểm tra. Không nên thay bằng một module có cùng dòng 180A nhưng voltage class thấp hơn nếu hệ thống ban đầu yêu cầu CVM180BB80.
SCR chỉ bắt đầu dẫn khi được phân cực phù hợp và nhận tín hiệu kích gate. Nhờ đặc tính này, bộ điều khiển có thể quyết định thời điểm dẫn của phần tử trong từng chu kỳ điện AC.
Trong các hệ thống drive công suất, SCR tại tầng chỉnh lưu có thể được sử dụng để hỗ trợ điều khiển quá trình nạp DC Bus, giới hạn dòng khởi động hoặc tạo đặc tính chỉnh lưu phù hợp với thiết kế của bộ biến đổi. Chức năng cụ thể phụ thuộc sơ đồ của thiết bị sử dụng CVM180BB80.
Không nên mặc định CVM180BB80 luôn đảm nhiệm một chức năng cụ thể như soft-start hoặc điều chỉnh điện áp DC, bởi cùng một module công suất có thể được nhà sản xuất máy sử dụng theo các cấu trúc mạch khác nhau.
Trong biến tần, nguồn AC 3 pha trước tiên phải được chuyển thành điện DC để tạo DC Bus. Sau đó tầng IGBT inverter mới biến đổi điện DC thành AC có tần số và điện áp điều chỉnh được để cấp cho motor.
CVM180BB80 có thể nằm tại tầng chỉnh lưu đầu vào này. Khi module hỏng, biến tần có thể mất DC Bus, báo undervoltage, làm CB đầu vào nhảy hoặc không thể khởi động bình thường.
Đối với servo drive hoặc bộ nguồn công suất, nguyên lý tương tự cũng được áp dụng: phần chỉnh lưu tạo nguồn DC trung gian trước khi các mạch công suất phía sau tiếp tục xử lý năng lượng.
CVM180BB80 cũng phù hợp với những bộ nguồn AC-DC công suất lớn có đầu vào 3 pha. Khi sử dụng SCR kết hợp diode, bo điều khiển có thể quản lý quá trình dẫn của phần chỉnh lưu thay vì sử dụng bridge diode hoàn toàn không điều khiển.
Các ứng dụng thực tế có thể gồm bộ nguồn máy công nghiệp, hệ thống điều khiển motor, thiết bị xử lý công suất và những bộ chuyển đổi điện năng có dòng DC lớn.
Hai model có cùng hậu tố 80 và cùng thuộc nhóm CVM nhưng dòng định mức khác nhau. CVM100BB80 không nên được dùng làm nguồn thông số cho CVM180BB80.

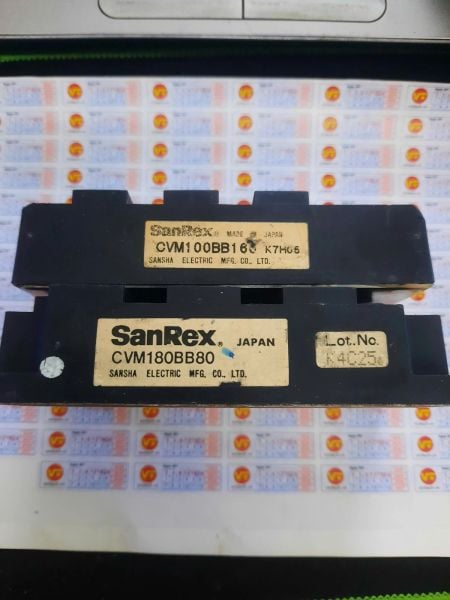

Đây là hai model thường được một số nguồn bán hàng liệt kê cạnh nhau nhưng thông số hoàn toàn khác nhau. Không được nhập chung thành “180A/100A, 800V/1600V” cho một sản phẩm. Với CVM180BB80, dữ liệu đúng cần giữ riêng là 180A và 800V.
CVM200BB120 có dòng và điện áp cao hơn nhưng điều đó không có nghĩa có thể thay trực tiếp. Ngoài current/voltage rating còn phải kiểm tra sơ đồ chân, kích thước, vị trí terminal và đặc tính điều khiển.
Các tình trạng dưới đây là các lỗi có thể phát sinh trong module chỉnh lưu công suất do quá dòng, quá nhiệt, quá áp, lỗi driver, tụ DC Bus, chạm tải hoặc lão hóa linh kiện. Đây không phải khẳng định SanRex CVM180BB80 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nếu một diode công suất bị chập, hệ thống có thể xuất hiện dòng rất lớn ngay khi cấp nguồn. Cầu chì hoặc MCCB đầu vào có thể tác động gần như tức thời.
Một nhánh diode không dẫn có thể làm điện áp DC Bus giảm, ripple tăng hoặc cầu chỉnh lưu hoạt động mất cân bằng. Cần kiểm tra cả nguồn 3 pha để loại trừ tình trạng mất pha đầu vào.
SCR bị chập có thể làm mất khả năng điều khiển của nhánh công suất và khiến mạch hoạt động khác với thiết kế. Trước khi thay module cần kiểm tra luôn mạch gate và các linh kiện điều khiển liên quan.
Nếu SCR không dẫn dù phần tử công suất chưa bị chập, nguyên nhân có thể nằm ở gate driver, dây điều khiển, điện trở gate hoặc SCR đã mất khả năng kích.
Nguyên nhân có thể do dòng tải cao, heatsink bẩn, thermal compound khô, lực siết không đều hoặc quạt tản nhiệt suy giảm. Cần kiểm tra hệ thống nhiệt trước khi kết luận module hỏng.
Ngoài CVM180BB80, cần kiểm tra nguồn AC, tụ DC Bus, mạch pre-charge, contactor, điện trở nạp và tải phía sau. Không nên thay module chỉ dựa trên một biểu hiện điện áp bus thấp.
CVM180BB80 làm việc trong mạch công suất cao nên DC Bus có thể duy trì điện áp nguy hiểm sau khi đã ngắt nguồn AC. Luôn đo điện áp thực tế trước khi chạm vào terminal hoặc tháo module.
Không nên kết luận module tốt chỉ vì các nhánh diode đo thuận/nghịch bình thường. CVM180BB80 có SCR nên cần kiểm tra cả gate và khả năng kích dẫn của phần tử điều khiển.
Khi module cũ bị chập, phải tìm nguyên nhân trước khi lắp linh kiện mới. Nếu tầng IGBT phía sau đang chập, tụ DC Bus lỗi hoặc mạch gate có vấn đề, CVM180BB80 mới có thể hỏng ngay khi cấp điện.
Bề mặt tiếp xúc giữa module và heatsink cần sạch và phẳng. Thermal compound phải được sử dụng phù hợp để giảm thermal resistance. Không tự áp dụng mô-men siết của module SanRex khác nếu chưa có datasheet cơ khí chính xác của CVM180BB80.
CVM180BB80 là module chỉnh lưu công suất SanRex cho mạch 3 pha, tích hợp diode và SCR trong cùng module.
Các danh mục linh kiện xác nhận dòng định mức của model CVM180BB80 là 180A.
Cấp điện áp được công bố cho model là 800V.
Thiết bị thực hiện chức năng chỉnh lưu 3 pha nhưng không phải cầu diode hoàn toàn không điều khiển. Module tích hợp DIODE + SCR nên có thêm các phần tử thyristor được kích qua gate.
SCR cho phép mạch điều khiển quyết định thời điểm phần tử dẫn. Chức năng cụ thể trong thiết bị phụ thuộc thiết kế của biến tần hoặc bộ nguồn sử dụng module.
Có thể. Các nguồn linh kiện công nghiệp và nguồn bán hàng liệt kê CVM180BB80 trong nhóm diode/module công suất dùng cho biến tần, servo và thiết bị chuyển đổi điện năng.
Không. CVM180BB80 là 180A/800V, trong khi CVM100BB160 là 100A/1600V. Không nên gộp thông số của hai model.
Có thể dùng diode test để kiểm tra sơ bộ các junction phù hợp, nhưng vì module còn có SCR nên kiểm tra đầy đủ cần xác định đúng chân gate và thử phần thyristor theo mạch thích hợp.
Không nên thay ngay. Cần kiểm tra module chỉnh lưu, IGBT inverter, tụ DC Bus, mạch pre-charge và tải để xác định chính xác phần tử gây chập.
SanRex CVM180BB80 là module chỉnh lưu công suất 3 pha cấu trúc DIODE + SCR, dòng định mức 180A và cấp điện áp 800V. Module có thể được sử dụng tại tầng chỉnh lưu của biến tần, servo drive, bộ nguồn DC công suất và các hệ thống chuyển đổi điện năng cần khả năng điều khiển phần chỉnh lưu.
Khi thiết bị gặp tình trạng nhảy CB đầu vào, mất DC Bus, DC Bus thấp, nguồn bị mất pha, module nóng bất thường, SCR không kích hoặc cầu chỉnh lưu bị chập, cần kiểm tra cả CVM180BB80, gate driver, tụ DC Bus, mạch pre-charge, IGBT phía sau và hệ thống tản nhiệt trước khi xác định nguyên nhân.
Nếu cần kiểm tra diode công suất, SCR, gate driver, terminal, tụ DC Bus, mạch pre-charge, heatsink hoặc các phần tử liên quan đến SanRex CVM180BB80 180A 800V, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế linh kiện phù hợp.
