Dock Chuyển Đổi Anker Prime TB5 Thunderbolt 5 8K

Dock Chuyển Đổi Anker Prime TB5 Thunderbolt 5 8K

Giới thiệu sản phẩm

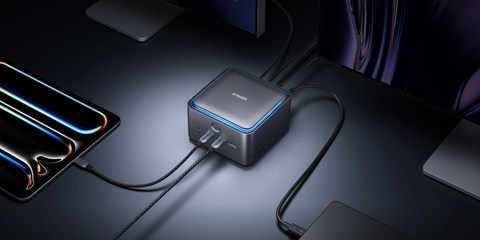

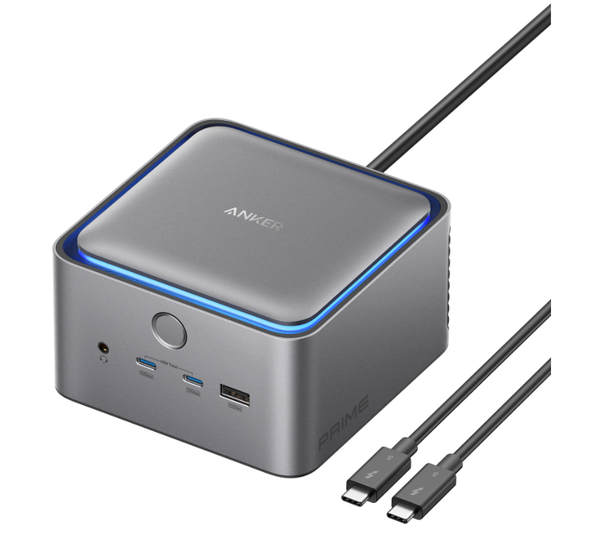

Anker Prime TB5 Docking Station là trạm kết nối Thunderbolt 5 cao cấp dành cho laptop, máy tính để bàn nhỏ gọn, máy trạm di động và hệ thống làm việc nhiều thiết bị ngoại vi. Với 14 cổng kết nối, sản phẩm giúp mở rộng một cổng Thunderbolt trên laptop thành hệ thống gồm màn hình độ phân giải cao, SSD tốc độ lớn, mạng LAN 2.5Gbps, thẻ nhớ, thiết bị USB và âm thanh.

Dock hỗ trợ truyền dữ liệu Thunderbolt 5 với băng thông tối đa công bố đến 120Gbps, xuất hình lên đến 8K và sạc laptop tối đa 140W qua chuẩn USB Power Delivery 3.1. Hệ thống tản nhiệt chủ động giúp kiểm soát nhiệt khi sử dụng nhiều cổng cùng lúc hoặc truyền dữ liệu dung lượng lớn.

Đây là giải pháp phù hợp cho người làm video, thiết kế, nhiếp ảnh, lập trình, kỹ thuật, văn phòng chuyên nghiệp, dựng máy trạm di động và người dùng cần biến laptop thành một không gian làm việc đầy đủ cổng kết nối.

Thông số kỹ thuật

• Tên sản phẩm: Anker Prime TB5 Docking Station

• Model: A83B5

• Loại thiết bị: Dock Thunderbolt 5

• Số cổng kết nối: 14 trong 1

• Công nghệ kết nối chính: Thunderbolt 5

• Băng thông truyền dữ liệu tối đa: Lên đến 120Gbps

• Cổng Thunderbolt 5 upstream: 1 cổng, kết nối với laptop

• Công suất sạc laptop qua upstream: Tối đa 140W

• Chuẩn sạc: USB Power Delivery 3.1

• Cổng Thunderbolt 5 downstream: 2 cổng

• Công suất mỗi cổng downstream: Tối đa 15W

• Cổng USB-C mặt trước: 2 cổng, tốc độ đến 10Gbps

• Tổng công suất hai cổng USB-C mặt trước: 45W

• Cổng USB-A: 3 cổng, tốc độ đến 10Gbps

• Cổng xuất hình: HDMI 2.1 hoặc DisplayPort 2.1

• Số cổng xuất hình trực tiếp: Chọn sử dụng HDMI hoặc DisplayPort tùy cấu hình

• Độ phân giải tối đa: Lên đến 8K 60Hz

• Hỗ trợ nhiều màn hình: Một màn hình qua HDMI/DisplayPort và hai màn hình qua Thunderbolt 5

• Mạng có dây: Ethernet 2.5Gbps

• Đầu đọc thẻ: SD và TF

• Chuẩn đầu đọc thẻ: UHS-I

• Âm thanh: Audio combo jack

• Nguồn vào: AC input

• Tản nhiệt: Hệ thống làm mát chủ động

• Đèn báo: Đèn LED trạng thái

• Cáp đi kèm: Cáp Thunderbolt 5 dài khoảng 1m

• Phụ kiện đi kèm: Dây nguồn AC và tài liệu hướng dẫn

• Bảo hành theo thông tin sản phẩm: 24 tháng

Các cổng và công suất chính của A83B5 gồm Thunderbolt 5 upstream 140W, hai Thunderbolt 5 downstream, hai USB-C 10Gbps với tổng công suất 45W, ba USB-A 10Gbps, HDMI 2.1 hoặc DisplayPort 2.1, Ethernet 2.5Gbps, SD, TF và cổng âm thanh.

Thunderbolt 5 tốc độ cao

Thunderbolt 5 là kết nối trung tâm của Anker Prime Dock, cho phép truyền dữ liệu nhanh giữa laptop và các thiết bị ngoại vi như SSD NVMe ngoài, card đồ họa rời, màn hình độ phân giải cao hoặc hệ thống lưu trữ chuyên dụng.

Theo thông tin sản phẩm, dock có thể đạt băng thông tối đa đến 120Gbps trong điều kiện thiết bị, cáp và hệ thống cùng hỗ trợ Thunderbolt 5. Tốc độ thực tế còn phụ thuộc vào laptop, SSD, loại tệp, nhiệt độ, driver và thiết bị đang kết nối đồng thời.

Khi truyền một tệp dung lượng lớn, hiệu suất có thể giảm nếu nhiều cổng cùng chia sẻ băng thông. Để đạt tốc độ tốt, nên sử dụng cáp Thunderbolt 5 phù hợp, SSD có tốc độ cao và kết nối trực tiếp thay vì đi qua nhiều tầng hub.

Sạc laptop tối đa 140W

Cổng Thunderbolt 5 upstream hỗ trợ sạc laptop tối đa 140W theo chuẩn PD 3.1. Nhờ đó, dock có thể vừa mở rộng kết nối vừa cấp điện cho nhiều mẫu laptop hiệu năng cao.

Công suất thực tế phụ thuộc vào khả năng nhận điện của laptop. Máy có thể chỉ nhận 65W, 90W, 100W hoặc mức thấp hơn nếu thiết bị không hỗ trợ 140W. Cần kiểm tra chuẩn sạc USB-C PD của laptop trước khi kỳ vọng tốc độ sạc tối đa.

Hai cổng USB-C mặt trước chia sẻ tổng công suất 45W, phù hợp để sạc điện thoại, máy tính bảng, tai nghe, ổ SSD di động hoặc phụ kiện khác. Khi sử dụng đồng thời nhiều cổng, công suất được phân bổ theo nhu cầu của từng thiết bị.

Xuất hình 8K và nhiều màn hình

Anker Prime TB5 Dock hỗ trợ xuất hình qua HDMI 2.1 hoặc DisplayPort 2.1, với độ phân giải tối đa lên đến 8K 60Hz trong điều kiện tương thích. Ngoài cổng HDMI/DisplayPort, hai cổng Thunderbolt 5 downstream có thể dùng để kết nối màn hình Thunderbolt hoặc USB-C hỗ trợ DisplayPort Alt Mode.

Cấu hình có thể gồm:

• Một màn hình qua HDMI hoặc DisplayPort.

• Hai màn hình qua hai cổng Thunderbolt 5 downstream.

• Một màn hình 8K 60Hz trong hệ thống tương thích.

• Hai màn hình 8K 60Hz trên một số laptop Windows hỗ trợ Thunderbolt 5.

Khả năng xuất hình thực tế phụ thuộc vào GPU, CPU, hệ điều hành, số làn PCIe, chuẩn màn hình, cáp và giới hạn của laptop. Một số máy Mac, laptop Thunderbolt 4 hoặc máy chỉ hỗ trợ USB-C có thể không đạt cấu hình hai màn hình 8K.

Cổng kết nối đa dạng

Dock cung cấp hệ thống cổng phù hợp cho cả công việc chuyên nghiệp lẫn sử dụng hằng ngày:

• Thunderbolt 5 upstream để kết nối laptop và sạc.

• Hai Thunderbolt 5 downstream để kết nối màn hình, SSD, eGPU hoặc thiết bị tốc độ cao.

• Hai USB-C 10Gbps ở mặt trước để kết nối thiết bị thường xuyên sử dụng.

• Ba USB-A 10Gbps cho chuột, bàn phím, USB, máy in, webcam hoặc ổ cứng ngoài.

• HDMI 2.1 hoặc DisplayPort 2.1 để xuất hình.

• Ethernet 2.5Gbps để kết nối mạng ổn định.

• Khe SD và TF để sao chép ảnh, video từ máy ảnh, camera hoặc thiết bị di động.

• Audio combo jack cho tai nghe hoặc microphone.

• AC input để cấp nguồn cho toàn bộ dock.

Khe SD/TF phù hợp với người làm nhiếp ảnh, quay phim và thường xuyên chuyển dữ liệu từ thẻ nhớ. Tốc độ thực tế phụ thuộc vào loại thẻ, đầu đọc, kích thước tệp và thiết bị lưu trữ.

Tản nhiệt chủ động

Khi vừa sạc laptop, truyền dữ liệu tốc độ cao, xuất nhiều màn hình và sử dụng mạng 2.5Gbps, dock có thể phát sinh nhiệt. Hệ thống làm mát chủ động giúp đẩy nhiệt ra ngoài và duy trì khả năng hoạt động ổn định hơn trong thời gian dài.

Không nên đặt dock trong ngăn kéo, trên chăn, bề mặt mềm hoặc sát các nguồn nhiệt. Cần giữ các khe thông gió không bị che phủ. Tiếng quạt nhẹ khi dock hoạt động ở tải cao có thể là trạng thái bình thường.

Nếu dock nóng bất thường, tự ngắt kết nối hoặc giảm tốc độ liên tục, nên kiểm tra adapter, cáp Thunderbolt, môi trường đặt máy và số lượng thiết bị đang sử dụng cùng lúc.

Khả năng tương thích

Dock phù hợp với:

• Laptop hỗ trợ Thunderbolt 5.

• Laptop hỗ trợ Thunderbolt 4.

• Một số máy Thunderbolt 3 tương thích ở mức tính năng phù hợp.

• Laptop Windows có USB4 hỗ trợ xuất hình và Power Delivery.

• MacBook có Thunderbolt hoặc USB-C tương thích.

• SSD Thunderbolt, SSD USB-C và thiết bị lưu trữ tốc độ cao.

• Màn hình HDMI 2.1, DisplayPort 2.1 hoặc màn hình Thunderbolt.

• Máy ảnh, camera và thiết bị sử dụng thẻ SD/TF.

• Mạng Ethernet 2.5Gbps.

• Chuột, bàn phím, webcam, máy in và các thiết bị USB.

Không phải laptop USB-C nào cũng hỗ trợ Thunderbolt, xuất hình hoặc sạc công suất cao. Cổng USB-C chỉ hỗ trợ dữ liệu cơ bản có thể không sử dụng được toàn bộ tính năng của dock.

Để vận hành đầy đủ, cần kiểm tra:

• Laptop có logo Thunderbolt hoặc USB4 tương thích.

• Laptop có hỗ trợ Power Delivery qua cổng kết nối.

• GPU và hệ điều hành hỗ trợ số lượng màn hình cần dùng.

• Cáp có đúng chuẩn Thunderbolt 5.

• Màn hình và cáp hình ảnh hỗ trợ độ phân giải, tần số quét mong muốn.

• Adapter và dây nguồn được kết nối chắc chắn.

Các lỗi thường gặp

• Dock không nhận laptop do cáp Thunderbolt chưa cắm đúng chiều, cáp lỗi hoặc laptop không hỗ trợ Thunderbolt/USB4.

• Laptop không được sạc do cổng upstream, adapter, cáp hoặc chuẩn PD của laptop không tương thích.

• Sạc không đạt 140W do laptop giới hạn công suất thấp hơn hoặc đang chia điện cho nhiều thiết bị.

• Màn hình không hiển thị do sai nguồn vào, cáp HDMI/DisplayPort lỗi, driver đồ họa hoặc laptop không hỗ trợ nhiều màn hình.

• Màn hình chỉ đạt độ phân giải thấp do cáp không đủ băng thông, màn hình không hỗ trợ 8K hoặc giới hạn của GPU.

• Màn hình chớp tắt khi dùng nhiều thiết bị do thiếu băng thông, cáp kém chất lượng hoặc dock quá nóng.

• USB-C hoặc USB-A không nhận thiết bị do driver, nguồn cấp, thiết bị ngoại vi lỗi hoặc cổng bị hư.

• SSD truyền dữ liệu chậm do ổ đĩa không đạt tốc độ, cáp không đúng chuẩn, dock nóng hoặc nhiều cổng cùng chia sẻ băng thông.

• LAN chỉ nhận 1Gbps do switch, router, dây mạng hoặc thiết bị đầu cuối không hỗ trợ 2.5Gbps.

• Khe SD/TF không đọc thẻ do thẻ lỗi, định dạng không phù hợp, tiếp điểm bẩn hoặc khe đọc bị hư.

• Audio không có tiếng do chọn sai thiết bị đầu ra, driver âm thanh, jack cắm hoặc hệ điều hành.

• Dock nóng hoặc quạt chạy liên tục do tải cao, bụi, khe thông gió bị che hoặc môi trường nhiệt độ cao.

• Dock tự ngắt kết nối do adapter không ổn định, cáp Thunderbolt lỗi, firmware cũ hoặc mạch nguồn gặp sự cố.

• Đèn LED không sáng do lỗi nguồn, mạch điều khiển hoặc firmware.

Khả năng sửa chữa

Anker Prime TB5 Docking Station có thể được kiểm tra và đánh giá sửa chữa trong các trường hợp:

• Hỏng cổng Thunderbolt upstream hoặc downstream.

• Không nhận nguồn AC.

• Không sạc được laptop.

• Cổng USB-C hoặc USB-A mất kết nối.

• Cổng HDMI/DisplayPort không xuất hình.

• Mất mạng Ethernet 2.5Gbps.

• Khe SD/TF không đọc thẻ.

• Cổng âm thanh không hoạt động.

• Hệ thống tản nhiệt chủ động lỗi.

• Dock quá nóng, tự ngắt hoặc hoạt động không ổn định.

• Hư mạch nguồn, mạch PD, mạch điều khiển hoặc linh kiện sau va đập.

• Thiết bị bị ẩm, oxy hóa hoặc chập mạch.

Khả năng sửa chữa phụ thuộc vào tình trạng bo mạch, mức độ hư hỏng, linh kiện cần thay thế và khả năng khôi phục mạch Thunderbolt. Không nên tự tháo dock khi thiết bị còn kết nối nguồn vì có thể gây chập điện hoặc làm mất điều kiện bảo hành dịch vụ.

Dịch vụ tại Viện Máy Tính

Trung tâm bảo hành Viện Máy Tính nhận kiểm tra Anker Prime TB5 Docking Station khi dock không nhận laptop, không sạc, không xuất hình, lỗi USB, mất LAN, không đọc thẻ, lỗi âm thanh, nóng bất thường hoặc tự ngắt kết nối.

Kỹ thuật viên kiểm tra adapter, dây nguồn, cáp Thunderbolt 5, cổng upstream, hai cổng downstream, mạch PD 3.1, mạch sạc, cổng USB, HDMI/DisplayPort, LAN 2.5Gbps, khe SD/TF, audio combo và hệ thống làm mát chủ động.

Viện Máy Tính hỗ trợ vệ sinh dock, kiểm tra nguồn, xử lý lỗi cổng kết nối, sửa mạch sạc, kiểm tra mạch xuất hình, kiểm tra LAN, xử lý lỗi đầu đọc thẻ và đánh giá tình trạng hư hỏng do rơi, va đập, ẩm nước hoặc quá nhiệt.

Thiết bị được thử nghiệm với laptop, màn hình, SSD, thiết bị USB, mạng LAN và thẻ nhớ tương thích để xác định chính xác lỗi. Dịch vụ sửa chữa được thực hiện nhanh chóng theo tình trạng thực tế. Khách hàng được phép ngồi xem trực tiếp toàn bộ quá trình kiểm tra, tháo lắp, sửa chữa và thử nghiệm dock.

Sau khi hoàn tất, Trung tâm bảo hành Viện Máy Tính hỗ trợ kỹ thuật lâu dài và bảo hành kỹ thuật trọn đời đối với dịch vụ đã thực hiện. Khi cần kiểm tra hoặc sửa Anker Prime TB5 Docking Station, liên hệ Hotline/Zalo 0967891080 để được tư vấn.
