Docking Station ACASIS USB-C 15-in-1 DS-7A15 – Mở rộng kết nối đa năng cho laptop

ACASIS USB-C 15-in-1 DS-7A15 là trạm kết nối đa năng dành cho laptop, MacBook và các thiết bị sử dụng USB-C tương thích. Sản phẩm tập trung nhiều giao tiếp trên cùng một thiết bị, bao gồm HDMI, DisplayPort, USB-C, USB-A, Gigabit LAN, đầu đọc thẻ, Audio 3.5mm và Power Delivery.

Với khả năng xuất tối đa 3 màn hình, truyền dữ liệu lên đến 10Gbps và hỗ trợ nguồn vào PD 100W, DS-7A15 phù hợp để xây dựng workstation gọn gàng cho văn phòng, thiết kế, lập trình, dựng nội dung và làm việc đa màn hình.

Thông số kỹ thuật ACASIS USB-C 15-in-1 DS-7A15

• Thương hiệu: ACASIS

• Model: DS-7A15

• Loại thiết bị: Docking Station USB-C 15-in-1

• Giao tiếp với máy chủ: USB-C 3.2 Gen 2

• HDMI 1: 4K@60Hz

• HDMI 2: 4K@30Hz

• DisplayPort: 4K@30Hz

• USB-A: 3 × USB 3.2 Gen 1, tốc độ tối đa 5Gbps

• USB-C Data: 2 × USB-C 3.2 Gen 2, tốc độ tối đa 10Gbps

• USB-C sạc thiết bị: PD tối đa 24W

• USB-C Power Delivery: PD 3.0, tối đa 100W

• Mạng LAN: RJ45 Gigabit Ethernet

• Âm thanh: Audio/Mic combo 3.5mm

• Đầu đọc thẻ: 2 khe Card Reader

• Xuất màn hình: Tối đa 3 màn hình

• Chất liệu: Hợp kim nhôm kết hợp PC và ABS

• Phụ kiện: Chân đế hợp kim nhôm và tài liệu hướng dẫn

• Bảo hành: 24 tháng

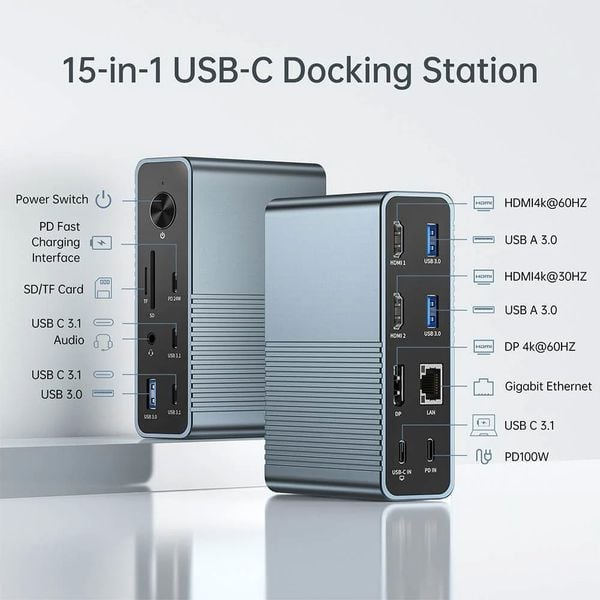

15 kết nối trên một trạm Dock USB-C

Điểm nổi bật của ACASIS DS-7A15 là khả năng tập trung nhiều chuẩn kết nối vào một thiết bị duy nhất.

Thay vì sử dụng nhiều adapter rời, người dùng có thể kết nối:

• Màn hình ngoài

• SSD di động

• USB flash

• Chuột và bàn phím

• Mạng LAN

• Tai nghe hoặc microphone

• Thẻ nhớ máy ảnh

• Điện thoại và tablet

• Bộ sạc laptop

Thiết kế này đặc biệt hữu ích với các laptop mỏng nhẹ có số lượng cổng vật lý hạn chế.

Xuất tối đa 3 màn hình qua HDMI và DisplayPort

ACASIS DS-7A15 cung cấp ba ngõ xuất hình:

• 1 × HDMI 4K@60Hz

• 1 × HDMI 4K@30Hz

• 1 × DisplayPort 4K@30Hz

Khả năng kết nối nhiều màn hình giúp mở rộng không gian làm việc cho:

• Lập trình

• Thiết kế đồ họa

• Dựng video

• Làm việc với bảng tính

• Phân tích dữ liệu

• Theo dõi dashboard

• Làm việc đa cửa sổ

Độ phân giải và tần số quét thực tế còn phụ thuộc vào cổng USB-C của máy chủ, GPU, hệ điều hành, màn hình và cấu hình xuất hình đang sử dụng.

USB-C 10Gbps cho thiết bị lưu trữ tốc độ cao

Dock được trang bị 2 cổng USB-C 3.2 Gen 2, cung cấp tốc độ truyền dữ liệu tối đa 10Gbps.

Các cổng này phù hợp để kết nối:

• SSD di động

• Box SSD NVMe

• Ổ cứng ngoài

• Thiết bị lưu trữ USB-C

• Smartphone

• Thiết bị ngoại vi tốc độ cao

Với dữ liệu dung lượng lớn như video, hình ảnh RAW hoặc file dự án, băng thông 10Gbps giúp giảm thời gian sao chép so với các giao tiếp USB tốc độ thấp hơn.

Ba cổng USB-A 5Gbps cho thiết bị ngoại vi

Bên cạnh USB-C, DS-7A15 cung cấp 3 cổng USB-A 3.2 Gen 1 với băng thông tối đa 5Gbps.

Các cổng USB-A phù hợp để sử dụng với:

• Chuột

• Bàn phím

• USB flash

• Máy in

• Webcam

• HDD/SSD USB

• Bộ thu tín hiệu không dây

Việc duy trì cả USB-A và USB-C giúp dock tương thích tốt hơn với hệ thống thiết bị ngoại vi cũ và mới.

Power Delivery 100W hỗ trợ cấp nguồn cho laptop

Dock tích hợp cổng USB-C PD 3.0 tối đa 100W, cho phép kết nối bộ sạc USB-C để cấp nguồn qua docking station đến máy tính tương thích.

Thiết kế này giúp người dùng chỉ cần kết nối một dây USB-C với laptop để đồng thời:

• Mở rộng cổng kết nối

• Xuất màn hình

• Truyền dữ liệu

• Kết nối mạng

• Cấp nguồn cho máy

Công suất sạc thực tế phụ thuộc vào adapter, cáp, thiết bị chủ và mức công suất mà laptop hỗ trợ.

Cổng USB-C PD 24W dành cho thiết bị di động

Ngoài cổng PD dành cho laptop, ACASIS DS-7A15 còn có một cổng USB-C hỗ trợ công suất đầu ra tối đa 24W để cấp nguồn cho thiết bị ngoại vi.

Cổng này có thể sử dụng để sạc:

• Smartphone

• Tablet

• Tai nghe

• Pin dự phòng

• Các thiết bị USB-C tương thích

Cổng PD 24W được thiết kế cho chức năng cấp nguồn, không phải cổng truyền dữ liệu.

Để sao chép dữ liệu, người dùng cần sử dụng hai cổng USB-C 3.2 Gen 2 riêng trên dock.

Gigabit LAN cho kết nối mạng dây ổn định

Dock tích hợp cổng RJ45 Gigabit Ethernet, phù hợp với môi trường cần kết nối mạng dây thay vì phụ thuộc hoàn toàn vào Wi-Fi.

LAN hữu ích trong các trường hợp:

• Truyền file dung lượng lớn

• Làm việc với NAS

• Họp trực tuyến

• Livestream

• Truy cập máy chủ

• Làm việc trong mạng nội bộ

• Cần kết nối ổn định trong thời gian dài

Tốc độ mạng thực tế phụ thuộc vào router, switch, dây mạng và hạ tầng mạng đang sử dụng.

Tích hợp đầu đọc thẻ nhớ

ACASIS DS-7A15 được trang bị 2 khe Card Reader, hỗ trợ quy trình sao chép dữ liệu từ thẻ nhớ sang laptop mà không cần đầu đọc riêng.

Tính năng này phù hợp với:

• Nhiếp ảnh gia

• Người quay video

• Content Creator

• Designer

• Người thường xuyên chuyển dữ liệu từ máy ảnh

Khi sử dụng, cần kiểm tra đúng chuẩn và định dạng thẻ nhớ mà thiết bị hỗ trợ.

Audio/Mic 3.5mm cho thiết bị âm thanh

Cổng Audio/Mic combo 3.5mm cho phép kết nối các thiết bị âm thanh như:

• Tai nghe

• Headset có microphone

• Loa

• Microphone tương thích

Việc tích hợp cổng âm thanh trên dock giúp bàn làm việc gọn hơn, đặc biệt với laptop đã loại bỏ jack 3.5mm hoặc có vị trí cổng khó thao tác.

Thiết kế dạng đứng tiết kiệm không gian bàn làm việc

ACASIS DS-7A15 sử dụng thiết kế dạng đứng và đi kèm chân đế hợp kim nhôm, giúp giảm diện tích chiếm dụng trên mặt bàn.

Vỏ thiết bị kết hợp:

• Hợp kim nhôm

• Nhựa PC

• Nhựa ABS

Phần hợp kim nhôm vừa tạo độ cứng cho thân dock vừa hỗ trợ quá trình phân tán nhiệt khi nhiều giao tiếp hoạt động đồng thời.

Thiết kế đứng cũng giúp việc bố trí dây màn hình, mạng và USB trở nên gọn gàng hơn.

Khả năng tương thích với Windows và macOS

Dock có thể được sử dụng với nhiều máy tính trang bị USB-C tương thích, tuy nhiên khả năng xuất hình phụ thuộc vào giao thức mà cổng USB-C của thiết bị chủ hỗ trợ.

Đối với hệ thống Windows, khả năng mở rộng nhiều màn hình có thể khai thác linh hoạt hơn khi phần cứng hỗ trợ đầy đủ.

Trên macOS, do giới hạn liên quan đến MST, cấu hình nhiều màn hình có thể bị giới hạn ở chế độ phản chiếu thay vì hiển thị các desktop độc lập.

Vì vậy, người dùng MacBook nên kiểm tra nhu cầu đa màn hình trước khi triển khai.

ACASIS DS-7A15 phù hợp với ai?

Dock phù hợp với:

• Người dùng laptop văn phòng

• Lập trình viên

• Designer

• Video Editor

• Nhiếp ảnh gia

• Người sử dụng nhiều màn hình

• Người làm việc với SSD di động

• Người cần Gigabit LAN

• Người sử dụng laptop có ít cổng kết nối

• Workstation sử dụng USB-C

Thay vì thường xuyên tháo lắp nhiều thiết bị trực tiếp trên laptop, dock giúp tập trung hệ thống ngoại vi tại một vị trí cố định trên bàn làm việc.

Lưu ý khi sử dụng ACASIS DS-7A15

Trước khi sử dụng, người dùng nên:

• Kiểm tra cổng USB-C của laptop có hỗ trợ xuất hình

• Sử dụng cáp USB-C có băng thông phù hợp

• Sử dụng adapter đủ công suất khi cần PD

• Không nhầm cổng USB-C PD 24W với cổng truyền dữ liệu

• Kiểm tra chuẩn HDMI/DisplayPort của màn hình

• Không che kín khu vực tản nhiệt của dock

• Hạn chế sử dụng dây chuyển đổi không rõ thông số

• Ngắt thiết bị lưu trữ an toàn trước khi tháo kết nối

Nếu kết nối đồng thời nhiều thiết bị công suất cao, nên sử dụng nguồn PD phù hợp để duy trì hoạt động ổn định cho toàn bộ hệ thống.
