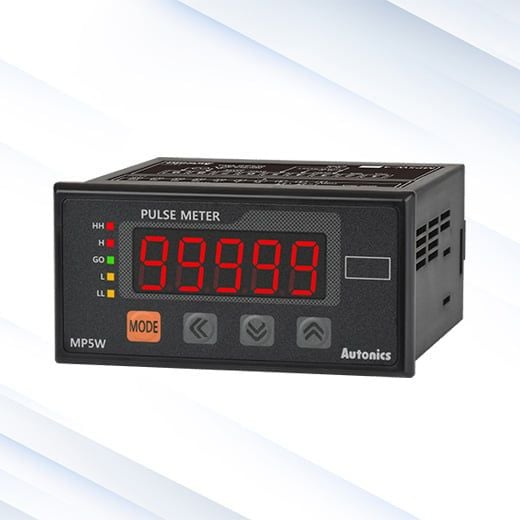

Autonics MP5W-4N là đồng hồ đo xung kỹ thuật số hiệu suất cao thuộc dòng MP5W, được thiết kế để biến tín hiệu xung từ cảm biến, encoder, công tắc hoặc thiết bị phát xung thành những đại lượng có ý nghĩa đối với người vận hành như tần số, số vòng quay, tốc độ, chu kỳ, thời gian, tỷ lệ, chiều dài, khoảng cách và giá trị tích lũy. Thiết bị sử dụng màn hình LED 7 đoạn 5 chữ số với chiều cao ký tự 14mm, phù hợp lắp trên mặt tủ điều khiển công nghiệp.
Điểm mạnh của MP5W-4N không nằm ở việc chỉ “đếm xung”. Bộ xử lý bên trong có thể áp dụng hệ số Prescale và lựa chọn một trong 16 chế độ hoạt động để chuyển chuỗi xung đầu vào thành đơn vị kỹ thuật cần hiển thị. Nhờ đó cùng một thiết bị có thể được dùng làm tachometer đo vòng/phút, frequency meter, speed meter, bộ đo chiều dài, thời gian truyền, khoảng thời gian giữa hai tín hiệu hoặc bộ tích lũy xung trong nhiều dây chuyền tự động.
Riêng hậu tố MP5W-4N cần được nhận diện chính xác: đây là phiên bản Indicator Only – chỉ hiển thị. Trang model chính thức của Autonics ghi Main Output (Comparative Value): Indicator. Vì vậy không nên lấy các chức năng 3/5 relay, NPN/PNP open collector, BCD, analog hoặc RS485 của những phiên bản MP5W khác rồi gán cho MP5W-4N. Nếu hệ thống cần ngõ ra điều khiển hoặc truyền thông, phải chọn đúng hậu tố tương ứng trong dòng MP5W.
Cách dễ hiểu nhất để nhìn MP5W-4N là xem nó như một bộ “dịch” tín hiệu xung thành đại lượng kỹ thuật. Ví dụ một cảm biến tiệm cận phát ra một xung mỗi khi trục máy quay hết một vòng. MP5W-4N nhận số xung trong một khoảng thời gian, tính toán rồi hiển thị tốc độ quay theo rpm hoặc đơn vị đã thiết lập.
Nếu encoder tạo 100 xung cho mỗi vòng, người dùng không muốn màn hình hiển thị 100 lần giá trị thực. Chức năng Prescale cho phép thiết lập hệ số chuyển đổi để số xung đầu vào được tính thành số vòng, chiều dài, tốc độ hoặc đại lượng mong muốn.
Chính khả năng xử lý này giúp MP5W-4N linh hoạt hơn một bộ counter đơn giản chỉ cộng từng xung.
Trang sản phẩm Autonics hiện hành xác nhận MP5W-4N hỗ trợ 16 operation modes. Các đại lượng được dòng MP5 hỗ trợ bao gồm tần số, vòng quay, tốc độ truyền, chu kỳ, thời gian, tỷ lệ tuyệt đối, tỷ lệ sai lệch, mật độ, sai số, đo chiều dài, khoảng cách/thời gian giữa các xung, tích lũy và phép cộng/trừ xung.
Điều này cho phép một model được triển khai ở nhiều vị trí khác nhau trong nhà máy mà không cần thay đổi toàn bộ loại đồng hồ.
Kết nối cảm biến hoặc encoder vào trục động cơ, pulley hoặc roller để hiển thị rpm/rps sau khi đặt đúng số xung trên vòng.
Khi biết chu vi roller và số xung encoder mỗi vòng, Prescale có thể chuyển dữ liệu thành m/min, m/s hoặc đơn vị chiều dài theo thời gian phù hợp.
MP5W-4N có thể nhận xung bán dẫn nhanh tới 50kHz ở input chính trong các mode được hỗ trợ, phù hợp với nhiều cảm biến và encoder công nghiệp.
Trong máy cuộn, máy cắt hoặc dây chuyền sản xuất vật liệu liên tục, xung encoder có thể được quy đổi thành mm hoặc m để hiển thị chiều dài sản phẩm.
Các mode tích lũy cho phép theo dõi số lượng xung hoặc thực hiện cộng/trừ từ hai tín hiệu phù hợp, hữu ích khi theo dõi số sản phẩm hoặc chuyển động hai chiều.
Con số 50kHz thường được sử dụng làm thông số nổi bật của MP5W-4N nhưng cần hiểu chính xác. Autonics quy định solid-state input 1 có thể đạt tối đa 50kHz với pulse width tối thiểu 10µs. Input 2 đạt tối đa 5kHz với pulse width tối thiểu 100µs.
Ngoài ra, trong các operation mode F7, F8, F9 và F10, giới hạn đầu vào là 1kHz với pulse width tối thiểu 500µs. Vì vậy không nên tuyên bố “tất cả input và mọi chế độ đều 50kHz”.
Nếu dùng tín hiệu tiếp điểm cơ khí thì tốc độ thấp hơn rất nhiều: Autonics công bố tối đa 45Hz với độ rộng xung tối thiểu 11ms. Nguyên nhân là contact switch có đặc tính hoàn toàn khác cảm biến bán dẫn tốc độ cao.
Autonics ghi rõ input method của MP5W-4N gồm Voltage Input (PNP) và No-voltage Input (NPN). Đây là ưu điểm quan trọng vì hệ thống tự động hóa thực tế có thể sử dụng nhiều loại cảm biến khác nhau.
Khi thay một đồng hồ cũ, cần xác định chính xác kiểu output của sensor và sơ đồ đấu dây. Việc đồng hồ hỗ trợ NPN/PNP không có nghĩa có thể đấu hai kiểu giống hệt nhau; common và terminal phải được kết nối theo hướng dẫn tương ứng.
MP5W-4N tích hợp nguồn phụ 12VDC ±10%, tối đa 80mA để cấp cho cảm biến ngoài. Trong nhiều ứng dụng nhỏ, điều này giúp giảm nhu cầu dùng thêm một bộ nguồn riêng chỉ để nuôi sensor.
Tuy nhiên phải kiểm tra điện áp và dòng tiêu thụ của cảm biến trước khi đấu. Nếu cảm biến yêu cầu 24VDC hoặc dòng lớn hơn 80mA thì phải sử dụng nguồn ngoài phù hợp; không nên cố cấp trực tiếp từ MP5W-4N.
Autonics sản xuất nhiều biến thể MP5W có hình thức mặt trước gần giống nhau nhưng phần output hoàn toàn khác. Chính vì vậy hậu tố sau “MP5W-4” rất quan trọng.
Do đó MP5W-4N thích hợp khi hệ thống chỉ cần đo và quan sát giá trị. Nếu muốn dùng đồng hồ để trực tiếp tạo cảnh báo HIGH/LOW, đóng relay hoặc gửi dữ liệu qua RS485 thì phải chọn một mã khác được Autonics trang bị output tương ứng.
Autonics công bố độ chính xác theo từng nhóm operation mode. Với các mode F1, F2 và F7–F10, thông số đo được hãng mô tả ở mức ±0.05% giá trị đọc ±1 digit theo điều kiện quy định. Các mode thời gian F3–F6 có mức khoảng ±0.01% giá trị đọc ±1 digit.
Trong thực tế, sai số tổng thể còn phụ thuộc cảm biến, encoder, độ ổn định cơ khí, số xung/vòng và cách đặt Prescale. Một encoder có độ phân giải thấp hoặc gắn lệch cơ khí có thể làm giá trị dao động ngay cả khi đồng hồ hoạt động bình thường.
MP5W-4N sử dụng màn hình LED đỏ 5 chữ số với chiều cao ký tự 14mm. Dải hiển thị tối đa từ -19999 đến 99999 phù hợp với cả đại lượng dương và các mode cộng/trừ hoặc sai lệch cần biểu diễn giá trị âm.
Kích thước mặt 96 × 48mm là dạng panel meter phổ biến trong tủ điều khiển. Lỗ cắt được các bảng thông số phân phối của model xác định khoảng 92 × 45mm. Mặt trước đạt IP54 theo thông tin Autonics, hỗ trợ chống bụi và nước bắn ở mức phù hợp khi được lắp đúng cách.
Cảm biến tiệm cận hoặc encoder tạo xung theo vòng quay, MP5W-4N tính toán và hiển thị rpm để nhân viên vận hành theo dõi tốc độ máy.
Xung từ roller được quy đổi thành m/min hoặc đơn vị phù hợp, giúp kiểm tra tốc độ dây chuyền sản xuất.
Khả năng nhận input bán dẫn đến 50kHz giúp thiết bị phù hợp với các tín hiệu xung công nghiệp có tốc độ tương đối cao.
Encoder trên bánh đo có thể chuyển chuyển động cơ khí thành xung; Prescale tiếp tục chuyển xung thành mm hoặc m để hiển thị chiều dài.
Trong chế độ tích lũy, xung cảm biến quang hoặc cảm biến tiệm cận có thể được sử dụng để theo dõi số lượng đi qua vị trí kiểm tra.
Các tình trạng dưới đây là những lỗi đồng hồ đo xung, cảm biến và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, nhiễu, đấu dây hoặc linh kiện. Đây không phải khẳng định Autonics MP5W-4N có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn 100–240VAC, cầu chì/bảo vệ phía trước, terminal nguồn và dây cấp. Nếu điện áp vào bình thường nhưng thiết bị vẫn mất hiển thị, mạch nguồn nội bộ có thể cần kiểm tra.
Nguyên nhân thường cần khoanh vùng ở sensor, dây input, lựa chọn NPN/PNP, common hoặc parameter input. Có thể dùng thiết bị đo thích hợp để xác nhận sensor thực sự tạo xung trước khi kết luận MP5W-4N hỏng.
Nhiễu điện từ từ biến tần, contactor hoặc motor có thể ảnh hưởng đường tín hiệu xung. Encoder rung cơ khí, sensor đặt quá xa vật thể hoặc dây tín hiệu đi chung với cáp động lực cũng có thể tạo xung giả.
Nếu giá trị luôn gấp đôi, bằng một nửa hoặc sai theo hệ số ổn định, nguyên nhân thường liên quan số xung/vòng, Prescale hoặc đơn vị cài đặt hơn là lỗi phần cứng.
Cần kiểm tra input đang sử dụng. Input 1, input 2 và contact input có giới hạn tần số khác nhau. Một số mode F7–F10 cũng chỉ cho phép tới 1kHz. Sensor hoặc encoder cũng phải có tốc độ đáp ứng đủ nhanh.
Nguồn cảm biến của MP5W-4N là 12VDC ±10%, tối đa 80mA. Nếu sensor cần 24V hoặc dòng lớn hơn giới hạn, việc không hoạt động không phải lỗi của đồng hồ. Nếu đúng tải mà mất 12V, mạch nguồn phụ cần được kiểm tra.
Cần kiểm tra cách cấu hình chức năng, terminal input và tiếp điểm ngoài. Nếu wiring đúng nhưng không nhận tác động, mạch input hoặc nút điều khiển có thể cần kiểm tra.
LED 7 đoạn hoặc mạch driver hiển thị có thể suy giảm khiến số 8 hiển thị thành 0, 9 thành 3 hoặc xuất hiện chữ số khó đọc. Lỗi này cần phân biệt với parameter làm tắt số 0 đầu.
Thiết bị xử lý tín hiệu xung để đo và hiển thị tần số, vòng quay, tốc độ, chu kỳ, thời gian, tỷ lệ, chiều dài, tích lũy và nhiều đại lượng khác thông qua 16 operation modes.
Solid-state input 1 đạt tối đa 50kHz. Input 2 tối đa 5kHz; một số mode F7–F10 giới hạn 1kHz và contact input tối đa 45Hz.
Có. Autonics hỗ trợ No-voltage Input NPN.
Có. Thiết bị cũng hỗ trợ Voltage Input PNP khi được đấu và cấu hình đúng.
Có. Nguồn phụ là 12VDC ±10%, tối đa 80mA.
Không. Trang model Autonics xác định Main Output của MP5W-4N là Indicator, tức phiên bản chỉ hiển thị. MP5W-41 hoặc MP5W-4A là những ví dụ về model có relay output.
Không nên gán RS485 cho model 4N. Dòng MP5W có các tùy chọn truyền thông ở suffix khác, nhưng MP5W-4N chính xác là phiên bản Indicator Only.
100–240VAC, 50/60Hz.
Khoảng 96 × 48mm, panel cutout tham chiếu khoảng 92 × 45mm.
Dải hiển thị tổng quát từ -19999 đến 99999 tùy operation mode và vị trí dấu thập phân.
Autonics MP5W-4N là đồng hồ đo xung số 5 digit có 16 chế độ hoạt động, hỗ trợ input NPN/PNP, tốc độ tín hiệu bán dẫn tới 50kHz và nguồn cảm biến 12VDC. Phiên bản 4N tập trung hoàn toàn vào chức năng đo và hiển thị, phù hợp với các hệ thống cần quan sát tốc độ, vòng quay, tần số, chiều dài hoặc các giá trị được quy đổi từ xung mà không cần output điều khiển.
Khi MP5W-4N gặp tình trạng mất hiển thị, không nhận xung, giá trị nhảy, sai tốc độ, nguồn cảm biến 12V mất, phím không hoạt động hoặc một số segment LED bị lỗi, cần kiểm tra nguồn điện, sensor, kiểu NPN/PNP, wiring, tần số input và Prescale trước khi xác định hư hỏng bên trong đồng hồ.
Nếu cần kiểm tra mạch nguồn, nguồn cảm biến 12VDC, input NPN/PNP, mạch xử lý xung, CPU, display driver, LED 7 đoạn, bàn phím, terminal hoặc PCB của Autonics MP5W-4N, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
