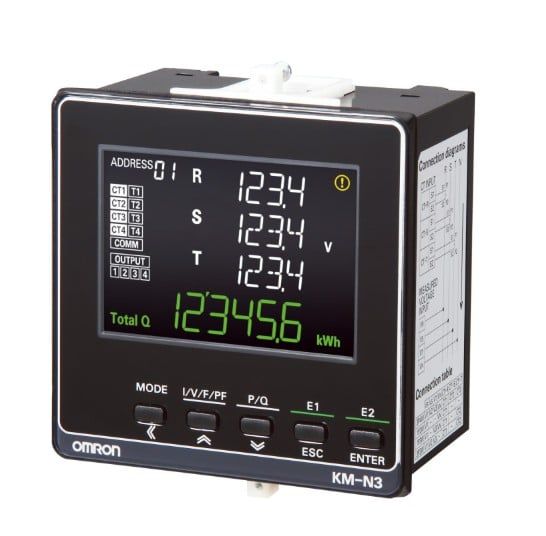

Omron KM-N3-FLK là Power Monitor đa chức năng được thiết kế để lắp trực tiếp trên mặt panel của tủ điện, phục vụ giám sát liên tục điện năng, công suất, dòng điện, điện áp, hệ số công suất và tần số. Một ưu điểm nổi bật của thiết bị là khả năng quản lý nhiều mạch điện trên cùng một thân meter: tối đa 4 mạch một pha 2 dây, 2 mạch một pha 3 dây hoặc ba pha 3 dây, hoặc một mạch ba pha 4 dây.
KM-N3-FLK có kích thước chuẩn 96 × 96mm, mặt trước đạt IP65 khi lắp đúng với phụ kiện làm kín, phù hợp cho vị trí cần người vận hành quan sát trực tiếp số liệu từ bên ngoài tủ. Thiết bị tích hợp RS-485 hỗ trợ Modbus RTU và CompoWay/F, đồng thời có 4 ngõ ra xung PhotoMOS để truyền dữ liệu điện năng tới PLC, bộ đếm hoặc hệ thống giám sát bên ngoài.
Cần phân biệt rõ KM-N3-FLK với KM-N2-FLK. Hai model có nhiều chức năng đo tương tự, nhưng KM-N2 được thiết kế để lắp bên trong tủ, trong khi KM-N3 là phiên bản on-panel 96 × 96mm. Một khác biệt quan trọng khác là KM-N3 sử dụng nguồn phụ 100–240VAC tách riêng khỏi điện áp đo, thuận tiện hơn khi thiết kế hệ thống đo nhiều loại điện áp.
Trong một tủ phân phối có bốn feeder một pha, cách truyền thống là lắp bốn bộ power meter riêng. KM-N3-FLK cho phép gom tối đa bốn mạch một pha 2 dây vào cùng một thiết bị vật lý. Mỗi circuit được quản lý riêng để người dùng vẫn có thể biết tải nào đang tiêu thụ bao nhiêu điện.
Với mạng 1 pha 3 dây hoặc 3 pha 3 dây, một KM-N3 có thể quản lý tối đa hai mạch. Với mạng 3 pha 4 dây, thiết bị quản lý một mạch hoàn chỉnh. Đây là lý do KM-N3 phù hợp với tủ phân phối, nhà máy và hệ quản lý năng lượng cần giảm số lượng đồng hồ nhưng vẫn muốn tách dữ liệu từng nhánh.
Một khác biệt đáng chú ý giữa KM-N3-FLK và KM-N2-FLK là nguồn cấp của KM-N3 được tách khỏi measurement voltage. Thiết bị sử dụng auxiliary power 100–240VAC, 50/60Hz bất kể cấu hình điện áp đo đang được sử dụng trong phạm vi cho phép.
Thiết kế này giúp kỹ sư linh hoạt hơn khi nguồn đo và nguồn điều khiển không cùng điện áp. Đồng hồ có thể tiếp tục được cấp nguồn ổn định từ circuit phụ trong khi các input measurement được đấu theo sơ đồ của hệ thống.
KM-N3-FLK không nhận trực tiếp dòng tải hàng trăm ampere. Thiết bị sử dụng CT có secondary 1A hoặc 5A. CT chuyển dòng sơ cấp lớn xuống mức phù hợp với đầu vào meter.
Ví dụ feeder 500A dùng CT 500/5A. Khi tải đạt 500A, secondary tạo khoảng 5A. Sau khi nhập đúng tỷ số CT, KM-N3-FLK tính toán lại dòng phía sơ cấp và dùng nó để tính công suất cũng như điện năng.
Nếu tỷ số CT hoặc hướng lắp CT sai, dòng, công suất và điện năng đều có thể sai. Vì vậy kiểm tra CT phải được ưu tiên trước khi kết luận đồng hồ bị lỗi.
Omron lưu ý các CT KM-series cũ như KM20-CTF hoặc KM-NCT Series không được sử dụng trực tiếp như CT chuyên dụng cho KM-N3-FLK. Thiết bị hỗ trợ CT phổ thông secondary 1A/5A hoặc dòng split-type KM-NCT-E được thiết kế cho KM-N2/KM-N3.
Các lựa chọn chính gồm KM-NCT-E100A 100A/1A, KM-NCT-E250A 250A/1A và KM-NCT-E500A 500A/1A. Với CT này, chiều dài dây cũng ảnh hưởng sai số. Omron đưa ra hướng dẫn tham chiếu khoảng 15m với dây 0.75mm² hoặc khoảng 43m với dây 2.0mm².
Omron công bố Active Power accuracy 0.5% theo tham chiếu IEC 62053-22 Class 0.5S. Reactive Power có độ chính xác 2% theo IEC 62053-23 Class 2.
Mức này giúp KM-N3-FLK phù hợp với các hệ thống cần theo dõi và phân bổ điện năng nội bộ với độ chính xác tốt. Tuy nhiên sai số của CT hoặc VT bên ngoài không nằm trong con số accuracy của chính Power Monitor. Một CT chất lượng thấp hoặc dây CT quá dài vẫn có thể làm sai số toàn hệ thống tăng lên.
Danh sách thông số chính thức của Omron không nêu THD hoặc individual harmonic cho KM-N3-FLK. Vì vậy không nên lấy tính năng phân tích sóng hài từ các power quality meter khác rồi gán vào model này.
KM-N3-FLK tích hợp RS-485 hai dây half-duplex, hỗ trợ Modbus RTU và giao thức CompoWay/F của Omron. Baud rate lựa chọn từ 1.2 đến 38.4kbps và khoảng cách truyền tối đa được hãng công bố tới 1,200m trong điều kiện wiring phù hợp.
Với Modbus, hệ thống hỗ trợ tối đa 99 Power Monitor; với CompoWay/F là tối đa 31. Nếu một KM-N3 đo nhiều circuit, mỗi circuit được tính trong giới hạn số node/địa chỉ theo quy tắc của hệ thống.
Multi-address là chức năng quan trọng với một meter đo nhiều mạch. Người dùng thiết lập địa chỉ cho Circuit A, sau đó các circuit còn lại được Omron tự phân bổ địa chỉ kế tiếp theo cấu hình wiring.
Ví dụ khi đo bốn nhánh 1P2W, Circuit A sử dụng địa chỉ đã đặt, Circuit B là địa chỉ +1, Circuit C là +2 và Circuit D là +3. PLC có thể truy cập từng nhánh như những meter riêng dù chúng nằm trên cùng một KM-N3-FLK.
KM-N3-FLK có bốn output PhotoMOS dành cho tổng điện năng tiêu thụ. Với cấu hình nhiều circuit, OUT1 đến OUT4 tương ứng Circuit A đến D.
Mỗi output có khả năng khoảng 50mA tại 40VDC, residual voltage tối đa 1.5V khi ON và leakage tối đa 0.1mA khi OFF. Pulse ON time cố định 500ms. Đơn vị xung có thể chọn trong nhiều mức từ 1Wh tới 100kWh theo cấu hình.
Pulse output phù hợp khi hệ thống chỉ cần tích lũy điện năng qua PLC hoặc counter. Khi cần đọc đồng thời V, A, kW, PF và các thông số khác thì RS-485 sẽ linh hoạt hơn.
Omron sử dụng Push-In Plus Terminal Block cho phần RS-485 và pulse output. Cấu trúc này cho phép đưa dây vào terminal nhanh, giữ dây chắc và giảm thao tác siết vít ở các đường tín hiệu nhỏ.
Với mạng RS-485, vẫn cần tuân thủ topology bus, sử dụng twisted-pair và tách đường truyền khỏi cáp động lực để hạn chế nhiễu. Omron cũng yêu cầu kiểm tra truyền thông thực tế ngay cả khi tổng chiều dài nằm dưới mức 1,200m.
KM-N3 Series có chức năng hỗ trợ phát hiện lỗi wiring. Đây là tính năng hữu ích bởi một power meter đa mạch có nhiều đường CT và voltage input; chỉ cần ghép sai một CT với một pha điện áp là giá trị công suất hoặc PF có thể bất thường.
Chức năng hỗ trợ này giúp kỹ thuật viên phát hiện những tình huống cần kiểm tra lại trong quá trình đưa hệ thống vào vận hành, nhưng không thay thế quy trình xác nhận wiring bằng sơ đồ và thiết bị đo thích hợp.
Nếu nhân viên vận hành cần đọc trực tiếp điện năng từ cửa tủ thì KM-N3 thường phù hợp hơn. Nếu dữ liệu chủ yếu được đưa về HMI/SCADA và không cần màn hình nằm trên cửa tủ, KM-N2 là phương án bố trí bên trong tủ.
KM-N3-FLK có kích thước 96mm cao × 96mm rộng × 64mm sâu, không tính phần nhô. Thiết bị được cung cấp kèm mounting adapter và waterproof packing để phục vụ lắp trên panel.
Mặt trước đạt IP65, trong khi rear case là IP20 và terminal IP00. Điều này có nghĩa khả năng chống bụi/nước cao chỉ áp dụng cho phía mặt trước khi lắp đúng, không nên hiểu toàn bộ thiết bị có thể tiếp xúc nước hoặc môi trường ngoài trời.
Waterproof packing Y92S-P10 có thể được đặt riêng khi bị mất hoặc suy giảm. Omron khuyến nghị kiểm tra định kỳ tình trạng gioăng vì vật liệu có thể lão hóa, co hoặc cứng tùy môi trường.
Một meter có thể giám sát nhiều nhánh và hiển thị tại cửa tủ, phù hợp cho nhà xưởng cần theo dõi từng nhóm tải.
RS-485 cho phép dữ liệu điện năng và công suất được tập trung về PLC, gateway hoặc Energy Management System.
Thiết bị có thể phục vụ sub-metering theo tầng, khu vực hoặc nhóm tải nhằm hỗ trợ phân bổ chi phí điện nội bộ.
Khả năng multi-circuit giúp giám sát từng subsystem mà không cần nhiều power meter vật lý.
Các tình trạng dưới đây là những lỗi power monitor và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, phần mềm, ngoại vi, CT/VT, truyền thông, đấu dây hoặc linh kiện. Đây không phải khẳng định Omron KM-N3-FLK có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Kiểm tra nguồn phụ 100–240VAC vì nguồn của KM-N3 tách riêng khỏi measurement voltage. Có điện áp trên đường cần đo không đồng nghĩa đồng hồ đã được cấp nguồn.
Cần kiểm tra CT ratio, secondary 1A/5A và circuit assignment. Một lỗi parameter có thể khiến giá trị luôn cao hoặc thấp theo một hệ số cố định.
Kiểm tra hướng CT và phase association. CT bị đảo chiều hoặc ghép sai với voltage phase có thể khiến meter nhận định hướng truyền công suất sai.
Kiểm tra CT, dây input và cấu hình topology của circuit đó. Không nên thay cả meter trước khi xác định channel ngoài có tín hiệu thực tế.
Kiểm tra Modbus address, baud rate, parity, protocol, D+/D-, termination và topology. Nếu LCD vẫn đo đúng thì phần measurement có thể hoàn toàn bình thường.
Cần kiểm tra multi-address. Các Circuit B/C/D không phải lúc nào cũng dùng chung địa chỉ của Circuit A mà được phân bổ theo quy tắc cấu hình.
Xác nhận OUT đang kiểm tra có tương ứng đúng circuit, tải ngoài không vượt rating và pulse unit được đặt phù hợp. Với mức pulse quá lớn, có thể phải tích lũy khá nhiều điện năng trước khi một xung xuất hiện.
Kiểm tra voltage wiring, CT orientation, CT ratio và wiring mode trước. KM-N3 có wiring error detection hỗ trợ nhưng vẫn cần xác minh hệ thống thực tế.
Tối đa 4 circuit với 1 pha 2 dây; 2 circuit với 1 pha 3 dây hoặc 3 pha 3 dây; và 1 circuit với hệ 3 pha 4 dây.
Nguồn phụ 100–240VAC, 50/60Hz. Nguồn này tách biệt với measurement voltage.
Hỗ trợ cả CT phổ thông secondary 1A và 5A, với rated load phù hợp. Maximum CT secondary current là 6A.
Có. KM-N3-FLK hỗ trợ Modbus RTU qua RS-485 và đồng thời hỗ trợ CompoWay/F.
38.4kbps; các mức thấp hơn gồm 1.2, 2.4, 4.8, 9.6 và 19.2kbps.
Có 4 PhotoMOS output, phù hợp với tối đa bốn circuit được giám sát.
Danh sách measured items chính thức của Omron không liệt kê THD hay individual harmonic cho model này, vì vậy không nên quảng cáo chức năng phân tích sóng hài.
KM-N3 là bản 96 × 96mm lắp mặt panel, có nguồn phụ 100–240VAC tách riêng và mặt trước IP65. KM-N2 được thiết kế lắp bên trong tủ. Các chức năng multi-circuit và truyền thông chính tương đối tương đồng.
Theo Omron FA Store Nhật được cập nhật ngày 05/08/2026, KM-N3-FLK vẫn được liệt kê là model tồn kho tiêu chuẩn với mô tả Power Monitor lắp on-panel, RS-485 communication và pulse output.
Omron KM-N3-FLK là Power Monitor đa mạch dạng panel 96 × 96mm, sử dụng nguồn phụ 100–240VAC độc lập, hỗ trợ nhiều cấu hình hệ thống điện, CT secondary 1A/5A, RS-485 Modbus RTU/CompoWay/F và bốn PhotoMOS pulse output. Thiết bị có thể đo tối đa bốn nhánh một pha và cung cấp dữ liệu về điện năng, công suất, dòng, điện áp, PF và tần số.
Khi KM-N3-FLK gặp tình trạng không lên nguồn, sai dòng, công suất âm, một circuit mất dữ liệu, RS-485 mất kết nối, pulse output không hoạt động, LCD hiển thị bất thường hoặc phím không phản hồi, cần kiểm tra auxiliary supply, measurement wiring, CT ratio, CT polarity, circuit assignment và communication setting trước khi xác định phần cứng bị hỏng.
