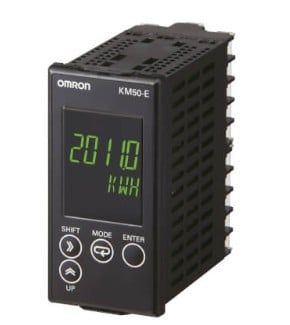

Omron KM50-E1-FLK là Smart Power Monitor hiệu suất cao thuộc dòng KM50-E, được thiết kế để lắp trên mặt tủ điện và hỗ trợ phân tích mức sử dụng năng lượng của máy móc, dây chuyền và hệ thống phân phối điện. Không chỉ đo công suất tiêu thụ, KM50-E1-FLK còn theo dõi điện năng tái sinh, công suất phản kháng dẫn/trễ, dòng điện, điện áp, hệ số công suất, tần số và nhiều dữ liệu phục vụ đánh giá khả năng tiết kiệm năng lượng.
Một đặc điểm khác biệt của KM50-E1-FLK là hệ thống phân loại năng lượng ba trạng thái. Thiết bị có thể chia trạng thái sử dụng năng lượng thành Operating, Standby và Stopped, tương ứng máy đang hoạt động, chờ hoặc dừng. Các trạng thái có thể liên kết với ba output độc lập và màu hiển thị khác nhau, giúp kỹ thuật viên nhanh chóng nhận ra phần năng lượng đang bị tiêu hao trong thời gian máy không tạo ra sản phẩm.
KM50-E1-FLK sử dụng nguồn 100–240VAC, hỗ trợ mạng một pha hai dây, một pha ba dây, ba pha ba dây và ba pha bốn dây. Thiết bị tích hợp RS-485 với cả Modbus và CompoWay/F, hai event input, nhiều transistor output, bộ nhớ logging và cảm biến nhiệt độ đơn giản trên mặt thiết bị. Omron cũng ghi rõ sản phẩm không được thiết kế cho ứng dụng tính tiền điện/billing, do đó nên xem KM50-E1-FLK là thiết bị giám sát và phân tích năng lượng công nghiệp.
Đây là điểm rất dễ nhập sai nếu lấy thông tin từ các dòng Omron KM-N2 hoặc KM-N3. KM50-E1-FLK được Omron thiết kế sử dụng các CT KM20-CTF có special output. Các lựa chọn primary current gồm 5A, 50A, 100A, 200A, 400A và 600A.
Ví dụ khi cần giám sát feeder khoảng 100A, người dùng chọn KM20-CTF-100A. CT gửi tín hiệu secondary chuyên dụng về KM50-E qua cáp được chỉ định thay vì đưa trực tiếp secondary 5A tiêu chuẩn như nhiều power meter khác.
Omron cũng liệt kê KM20-CTF-CB3 là cáp CT dài 3m. CT và cable phải được lựa chọn đúng vì sai cấu hình có thể khiến số dòng, công suất và điện năng không chính xác hoặc thiết bị không nhận được tín hiệu.
Một chức năng đặc trưng của KM50-E là Three-state Energy Classification. Tổng mức sử dụng điện có thể được phân loại thành ba trạng thái dựa trên giá trị power, current, voltage hoặc external input.
Ba trạng thái có thể liên kết với ba transistor output riêng và hệ thống màu hiển thị để người vận hành nhìn nhanh tình trạng sử dụng năng lượng. Dữ liệu standby/stopped còn có thể được quy đổi thành chi phí, giúp đánh giá cụ thể phần tiền điện bị tiêu hao khi thiết bị không sản xuất.
Ngoài điện năng tiêu thụ thông thường, KM50-E1-FLK có khả năng đo generated/regenerative energy. Chức năng này hữu ích với máy có động cơ tạo ra dòng công suất ngược trong quá trình giảm tốc hoặc cơ cấu tái sinh.
Thiết bị cũng đo công suất phản kháng và tổng điện năng phản kháng theo trạng thái leading hoặc lagging. Khi kết hợp với peak power và power factor, những dữ liệu này hỗ trợ kỹ thuật viên đánh giá tải và hệ thống phân phối điện thay vì chỉ quan sát kWh.
Omron thiết kế KM50-E để tự động chuyển vùng đo khi dòng xuống thấp. Mục tiêu là cải thiện khả năng theo dõi điện năng standby và stopped, nơi dòng chỉ chiếm một tỷ lệ rất nhỏ so với rated current của CT.
Tài liệu hãng đưa ra các giá trị tham khảo như có thể quan sát dòng rất nhỏ khoảng ±75mA với CT 100A hoặc khoảng ±4mA với CT 5A. Đây là giá trị reference, không nên hiểu là giới hạn chính xác được đảm bảo cho mọi điều kiện.
KM50-E có hai event input. Ngoài việc nhận trạng thái bên ngoài, các input này còn hỗ trợ pulse measurement và conversion. Ví dụ pulse từ flow meter khí nén có thể được nhập vào thiết bị để so sánh lượng khí tiêu thụ với điện năng của máy.
Pulse input cũng có thể được dùng để đếm số lần máy hoạt động hoặc đo thời gian ON. Từ đó người dùng có thể tính tiêu thụ năng lượng trên mỗi sản phẩm, mỗi chu kỳ hoặc mỗi giờ vận hành thay vì chỉ xem tổng kWh.
KM50-E có thermistor tích hợp trên bề mặt panel để theo dõi nhiệt độ gần thiết bị. Giá trị temperature có thể được offset để gần với nhiệt độ môi trường thực tế và sử dụng cho theo dõi xu hướng.
Đây là chức năng giám sát nhiệt độ đơn giản, không nên xem KM50-E như một temperature controller hoặc thiết bị đo nhiệt độ chính xác cao. Accuracy nhiệt độ được Omron công bố khoảng ±5°C sau khoảng hai giờ kể từ khi cấp nguồn và sau khi thực hiện offset.
KM50-E1-FLK có chức năng lưu dữ liệu trong bộ nhớ nội bộ. Tài liệu hiện hành của Omron mô tả các chu kỳ logging gồm 5 phút, 1 giờ, 1 ngày và 1 tháng.
Logging đặc biệt hữu ích khi sự cố tiêu thụ điện xảy ra ngoài giờ làm việc. Kỹ thuật viên có thể xem lại dữ liệu thay vì phải đứng trước meter tại đúng thời điểm hiện tượng xuất hiện.
KM50-E1-FLK tích hợp RS-485 hai dây half-duplex. Một thiết bị hỗ trợ cả Modbus dạng Binary và CompoWay/F dạng ASCII.
Baud rate lựa chọn từ 1.2 đến 38.4kbps. Khoảng cách truyền thông tối đa được Omron công bố 500m. Hệ thống Modbus có thể kết nối tới 99 Power Monitor, trong khi CompoWay/F hỗ trợ tối đa 31 thiết bị theo điều kiện cấu hình của hãng.
Nhờ communication, PLC hoặc phần mềm quản lý năng lượng có thể thu thập dữ liệu tự động, giảm nhu cầu nhân viên phải ghi chỉ số thủ công tại từng máy.
KM50-E có tổng cộng năm open-collector transistor output. Cấu trúc gồm hai output có thể liên quan tới total power consumption pulse hoặc alarm và ba output phục vụ trạng thái phân loại ba mức.
Khả năng output tối đa là 30VDC, 30mA. Do đây là transistor open collector chứ không phải relay công suất, nếu muốn điều khiển tải lớn hơn cần sử dụng mạch giao tiếp hoặc relay trung gian phù hợp.
KM50-E có thể phát alarm dựa trên active power và các đại lượng như regenerative power, current, voltage, power factor hoặc reactive power. ON delay và OFF delay có thể được đặt trong khoảng 0.0–99.9 giây.
Delay giúp hạn chế alarm giả khi tải chỉ vượt ngưỡng trong thời gian rất ngắn. Trong một máy có dòng khởi động lớn, kỹ thuật viên có thể dùng delay phù hợp để tránh coi quá trình tăng tốc bình thường là một sự cố tiêu thụ điện.
Omron cho biết KM50-E có thể đo công suất ở phía primary của inverter, hỗ trợ đánh giá hiệu quả tiết kiệm điện sau khi hệ thống đưa biến tần vào sử dụng.
Thiết bị còn có Simple Measurement. Nếu vì điều kiện hiện trường không thể đấu voltage input, người dùng có thể thiết lập voltage và power factor cố định để ước tính công suất dựa trên dòng đo được. Tuy nhiên Omron lưu ý khi dùng fixed values thì thông số accuracy tiêu chuẩn không áp dụng, vì đây chỉ là phép đo gần đúng.
KM50-E có chức năng phát hiện sai wiring điện áp. Nếu quá trình lắp đặt có nhầm đường voltage input, thiết bị có thể hỗ trợ nhận biết để giảm thời gian kiểm tra commissioning.
Dù có chức năng phát hiện wiring, kỹ thuật viên vẫn cần kiểm tra sơ đồ, CT, hướng CT và terminal bằng quy trình an toàn phù hợp. Chức năng này không thay thế hoàn toàn việc xác nhận lắp đặt bằng thiết bị đo.
Tài liệu hiện hành có hai cách thể hiện đối với cấu hình 3P4W: bảng ordering của KM50-E1-FLK ghi phạm vi 85–277VAC, trong khi bảng ratings chi tiết ghi 58–277VAC theo phase voltage. Vì vậy khi thiết kế hệ thống ở sát giới hạn dưới, nên đối chiếu sơ đồ wiring và tài liệu hiện hành dành đúng lô sản xuất thay vì tự kết hợp hai con số thành một dải mới.
Theo dõi điện năng hoạt động, standby và stopped để xác định thời gian máy tiêu thụ điện nhưng không tạo sản phẩm.
Đo phía primary của inverter để so sánh mức tiêu thụ trước và sau khi áp dụng giải pháp điều tốc.
Event input nhận pulse của flow meter, từ đó có thể so sánh lượng khí tiêu thụ với điện năng của máy.
RS-485 Modbus cho phép nhiều KM50-E gửi dữ liệu tới PLC, gateway hoặc hệ thống giám sát trung tâm.
Các tình trạng dưới đây là những lỗi Power Monitor và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, ngoại vi, CT, truyền thông, đấu dây hoặc linh kiện. Đây không phải khẳng định Omron KM50-E1-FLK có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Kiểm tra nguồn 100–240VAC, terminal và thiết bị bảo vệ. Nếu nguồn tại đầu vào đúng nhưng meter không khởi động, mạch nguồn nội bộ có thể cần kiểm tra.
Kiểm tra đúng model CT KM20-CTF, cáp KM20-CTF-CB3, connector và hướng CT. KM50-E không sử dụng trực tiếp CT secondary 1A/5A thông thường như KM-N2/N3.
Kiểm tra CT rating, wiring mode và voltage configuration. Nếu chọn nhầm CT 100A trong setting trong khi phần cứng là CT 200A, kết quả sẽ sai theo tỷ lệ.
Kiểm tra protocol, unit number, baud rate, parity, dây RS-485 và termination. Nếu màn hình vẫn đo bình thường, phần measurement có thể không bị lỗi.
Kiểm tra threshold, hysteresis và ON/OFF delay trước khi kiểm tra transistor output. Một ngưỡng đặt sát giá trị vận hành có thể làm alarm chuyển trạng thái thường xuyên.
Kiểm tra threshold, đại lượng được dùng làm điều kiện phân loại và external event input nếu có. Đây thường là vấn đề cấu hình hơn là hỏng meter.
Đặc biệt với dữ liệu chu kỳ 5 phút, Omron yêu cầu đọc qua RS-485. Không thể kết luận mất dữ liệu chỉ vì không xem được bằng phím trên mặt thiết bị.
Nguồn định mức 100–240VAC, 50/60Hz, phạm vi cho phép 85–110% điện áp định mức.
Có. Omron xác nhận hỗ trợ single-phase 2-wire, single-phase 3-wire, three-phase 3-wire và three-phase 4-wire.
Không nên hiểu như vậy. KM50-E sử dụng dòng KM20-CTF với special output, gồm các primary rating 5A đến 600A. Đây khác CT secondary 1A/5A tiêu chuẩn của KM-N2/KM-N3.
Có. Thiết bị hỗ trợ Modbus qua RS-485 và đồng thời hỗ trợ CompoWay/F.
Omron công bố tối đa 500m trong điều kiện lắp đặt phù hợp.
Có. Thiết bị có built-in logging với các chu kỳ 5 phút, giờ, ngày và tháng. Một số dữ liệu chi tiết phải được đọc qua RS-485.
Có. KM50-E hỗ trợ total regenerated energy cùng leading/lagging reactive energy.
Không. Datasheet Omron ghi rõ sản phẩm không hợp lệ cho billing applications.
Omron KM50-E1-FLK là Smart Power Monitor 96 × 48mm tập trung vào phân tích và tiết kiệm năng lượng, hỗ trợ nhiều cấu hình nguồn điện, CT chuyên dụng KM20-CTF, đo regenerative/reactive energy, Energy Classification ba trạng thái, logging, event input, transistor output và RS-485 Modbus/CompoWay/F.
Khi KM50-E1-FLK gặp tình trạng không lên màn hình, không nhận CT, số công suất sai, Energy Classification bất thường, RS-485 mất kết nối, logging không đọc được, event input hoặc transistor output không hoạt động, cần kiểm tra nguồn, đúng loại CT, cable, wiring, threshold và communication setting trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra mạch nguồn, voltage/current input, CT interface, event input, transistor output, RS-485 transceiver, màn hình, phím điều khiển, terminal hoặc PCB của Omron KM50-E1-FLK, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
