Schneider Electric METSEPM2110 là đồng hồ đo công suất và điện năng thuộc dòng EasyLogic PM2000, tên thiết bị rút gọn là PM2110. Sản phẩm được thiết kế để theo dõi các thông số điện quan trọng trong hệ thống phân phối điện như điện áp, dòng điện, tần số, hệ số công suất, công suất tác dụng, công suất phản kháng, công suất biểu kiến, điện năng và độ méo hài tổng THD. Thiết bị sử dụng màn hình LED đỏ kích thước lớn, dạng panel meter 96 × 96mm, phù hợp lắp tại tủ phân phối điện, tủ MDB, tủ điều khiển máy và các hệ thống quản lý năng lượng.
Điểm cần nhận diện chính xác của METSEPM2110 là cấu hình LED + THD + Pulse Output + Class 1. Schneider phân biệt rõ PM2110 với PM2120 và PM2130: PM2110 có một ngõ ra xung điện năng nhưng không tích hợp Modbus RS485; PM2120 mới là phiên bản LED có RS485 và phân tích harmonic riêng lẻ đến bậc 15, trong khi các model cấp cao hơn có thêm những chức năng đo chất lượng điện và mở rộng I/O.
METSEPM2110 thích hợp cho bài toán giám sát điện cơ bản, kiểm tra tiêu thụ năng lượng, phân bổ chi phí nội bộ, theo dõi tải và đánh giá tổng méo hài mà không cần truyền dữ liệu Modbus trực tiếp. Một pulse output có thể gửi xung tỷ lệ với kWh, kVAh hoặc kVARh đến bộ đếm, PLC hoặc hệ thống thu thập dữ liệu tương thích.
PM2110 là đồng hồ đa chức năng, vì vậy người vận hành không cần bố trí riêng ampe kế, volt kế, đồng hồ công suất và đồng hồ điện năng cho từng chức năng. Schneider cho phép thiết bị tính toán và hiển thị nhiều đại lượng từ cùng hệ thống voltage input và CT.
METSEPM2110 không được thiết kế để đưa trực tiếp dòng tải hàng trăm ampere qua đồng hồ. Thiết bị nhận dòng thứ cấp từ biến dòng CT với định mức 1A hoặc 5A. CT phía ngoài chuyển dòng lớn trên thanh cái hoặc dây nguồn xuống mức phù hợp để PM2110 đo.
Ví dụ hệ thống sử dụng CT 400/5A thì khi dòng sơ cấp đạt 400A, secondary CT tạo khoảng 5A. Người dùng phải cài đúng tỷ số CT trong đồng hồ để PM2110 quy đổi ngược và hiển thị giá trị dòng thực tế của tải. Nếu phần cứng đấu CT 400/5A nhưng parameter lại được nhập thành 200/5A, toàn bộ dòng và công suất tính toán sẽ sai theo tỷ lệ.
Khi bảo trì CT, cần tuân thủ quy trình an toàn điện thích hợp. Secondary của CT đang mang dòng không nên bị xử lý tùy tiện khi sơ cấp vẫn có điện vì có thể phát sinh điện áp nguy hiểm.
Schneider công bố dải đo trực tiếp 35–480VAC giữa các pha và 20–277VAC giữa pha với trung tính. Điều này bao phủ nhiều mạng hạ áp thông dụng, trong đó có hệ thống ba pha 380/400/415V.
Khi cần giám sát mạng có điện áp vượt phạm vi đầu vào trực tiếp, PM2110 hỗ trợ sử dụng biến điện áp VT/PT ngoài. Tỷ số VT sau đó được cấu hình trong thiết bị để giá trị hiển thị tương ứng với phía sơ cấp.
METSEPM2110 đạt Class 1 cho active energy theo IEC 62053-21 và Class 1 cho reactive energy theo IEC 62053-24. Schneider định hướng PM2000 cho các ứng dụng theo dõi tiêu thụ, phân bổ chi phí trong cùng cơ sở và kiểm tra hóa đơn điện.
Điều này không có nghĩa mọi hệ thống đều có thể dùng PM2110 như công tơ pháp lý cho mục đích thanh toán với đơn vị điện lực. Các yêu cầu metering thương mại hoặc pháp định còn phụ thuộc quy định của từng quốc gia và ứng dụng.
Một hệ thống chứa biến tần, UPS, nguồn switching hoặc tải điện tử có thể làm dòng và điện áp không còn hình sin lý tưởng. Total Harmonic Distortion – THD thể hiện mức méo tổng hợp so với thành phần cơ bản.
PM2110 có thể hiển thị THD(U) và THD(I) theo từng pha. Đây là chức năng hữu ích để nhận biết hệ thống có dấu hiệu harmonic cao, nhưng cần phân biệt THD tổng với phân tích từng bậc harmonic. PM2110 không phải model dành cho xem riêng harmonic bậc 3, 5, 7, 9...; PM2120 và các biến thể cao hơn mới bổ sung khả năng individual harmonics theo cấp model.
Đây là một trong những điểm dễ nhập sai nhất khi viết thông tin METSEPM2110. Trong bảng lựa chọn chính hãng, Schneider ghi PM2110 là phiên bản Pulse Output, còn METSEPM2120 mới là model LED có Modbus RS485.
Do đó nếu hệ thống cần PLC hoặc BMS đọc trực tiếp hàng loạt thanh ghi điện áp, dòng, công suất và THD qua Modbus RTU thì nên kiểm tra PM2120 hoặc model PM2000 phù hợp khác. PM2110 chủ yếu truyền dữ liệu điện năng ra ngoài thông qua pulse output.
METSEPM2110 có một pulse output. Mỗi xung đại diện cho một lượng điện năng đã được cấu hình trước. Hệ số có thể đặt trong dải rộng từ 1 đến 9,999,000 pulse trên đơn vị kWh, kVAh hoặc kVARh theo cài đặt.
Output sử dụng xung 20ms, điện áp ngoài 5–40VDC và dòng tối đa 20mA theo datasheet. PLC hoặc bộ đếm có thể nhận các xung này để tổng hợp điện năng từ xa. Tuy nhiên pulse output không cung cấp tập dữ liệu phong phú như RS485: một chuỗi xung không trực tiếp gửi các giá trị V, A, PF hay THD.
PM2110 có khả năng hiển thị demand current và demand power ở trạng thái hiện tại cũng như giá trị trước đó, đồng thời theo dõi peak demand. Demand interval được cấu hình từ 1 đến 60 phút.
Tính năng này hữu ích khi kỹ thuật viên cần biết hệ thống thường đạt tải cao đến mức nào thay vì chỉ nhìn dòng tức thời. Một tải có thể chỉ đạt đỉnh trong vài phút nhưng vẫn ảnh hưởng đến lựa chọn thiết bị điện, máy biến áp hoặc chiến lược quản lý công suất.

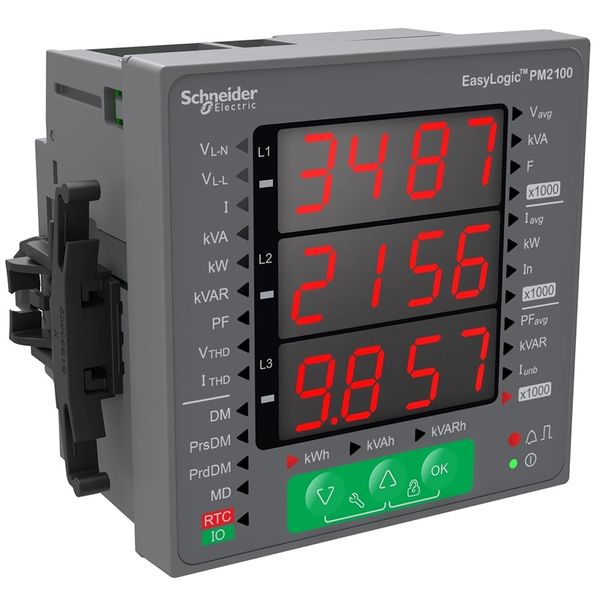

PM2110 sử dụng ba vùng hiển thị LED đỏ, mỗi vùng bốn ký tự, cho tổng cộng 12 digit với chiều cao 14.2mm. Các đèn chỉ thị ở hai cạnh màn hình cho biết đại lượng đang được hiển thị, giúp người vận hành chuyển giữa V, A, kW, kVA, kVAR, PF, Hz, THD và điện năng bằng ba phím mặt trước.
Mặt đồng hồ có kích thước 96 × 96mm, là chuẩn panel phổ biến trong tủ điện công nghiệp. Mặt trước đạt IP54 khi lắp đúng điều kiện, trong khi phần thân đạt IP30.
PM2110 có thể theo dõi tải đầu vào hoặc từng nhánh quan trọng, giúp kỹ thuật viên quan sát dòng, điện áp, PF, công suất và mức tiêu thụ điện.
Có thể sử dụng để theo dõi điện năng của từng khu vực, dây chuyền hoặc nhóm máy nhằm xác định nơi tiêu thụ nhiều điện và hỗ trợ phân bổ chi phí.
EasyLogic PM2000 được Schneider định hướng cho energy cost management, sub-metering và bill checking trong tòa nhà hoặc cơ sở có nhiều nhóm tải.
Chức năng THD giúp theo dõi mức méo tổng của dòng và điện áp để phát hiện sớm những khu vực cần đánh giá chất lượng điện sâu hơn.
Các tình trạng dưới đây là những lỗi đồng hồ giám sát điện năng và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, đấu dây, CT/VT, nhiệt độ, nhiễu hoặc linh kiện. Đây không phải khẳng định Schneider METSEPM2110 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn phụ 44–277VAC/DC, dây nguồn, terminal và thiết bị bảo vệ. Nếu nguồn đúng nhưng LED hoàn toàn không sáng, mạch nguồn nội bộ có thể cần kiểm tra.
Kiểm tra cách đấu pha, trung tính, tỷ số VT và lựa chọn cấu hình mạng. Sai tỷ số VT có thể làm tất cả giá trị điện áp và công suất sai theo tỷ lệ.
Nguyên nhân thường gặp là cài sai CT primary/secondary, đấu nhầm CT giữa các pha hoặc polarity CT không phù hợp. Cần kiểm tra CT trước khi kết luận mạch đo dòng của PM2110 hỏng.
CT có thể bị đảo cực hoặc dòng của một pha đang được ghép với điện áp của pha khác. Đây là lỗi wiring thường gặp khi commissioning đồng hồ điện ba pha.
Trước tiên cần xác định hệ thống có thực sự xuất hiện tải phi tuyến hay không. Biến tần, UPS và nguồn switching có thể làm THD tăng trong khi đồng hồ vẫn hoạt động bình thường.
Kiểm tra nguồn ngoài 5–40VDC, dòng tải, cực tính, wiring và hệ số pulse/k_h. Nếu setting và phần ngoài đều đúng nhưng không tạo xung, mạch output có thể cần kiểm tra.
Đây không nhất thiết là lỗi đồng hồ. METSEPM2110 không phải phiên bản tích hợp RS485 Modbus. Nếu yêu cầu truyền thông số, cần đối chiếu model như METSEPM2120 hoặc thiết bị PM2000 phù hợp khác.
Có thể liên quan LED 7 đoạn, mạch driver hoặc kết nối trên PCB. Nếu chỉ một nét của chữ số bị mất trong khi phép đo vẫn đúng, lỗi thường nằm ở khối hiển thị hơn là measurement front-end.
PM2110 là power meter đa chức năng dùng cho các cấu hình hệ thống điện phù hợp được Schneider quy định, bao gồm giám sát các đại lượng từng pha và tổng trong mạng ba pha.
Đầu vào dòng có thể cấu hình secondary CT 1A hoặc 5A. Tỷ số primary được đặt theo CT thực tế của hệ thống.
Có. Dải điện áp đo trực tiếp giữa các pha là 35–480VAC.
Không. Schneider xác định PM2110 là phiên bản Pulse Output. PM2120 mới là model LED trong dòng này có Modbus RS485.
Có đo Total Harmonic Distortion THD của điện áp và dòng điện theo từng pha. Tuy nhiên không cung cấp phân tích từng bậc harmonic như các model PM2000 cao hơn.
Active energy đạt Class 1 theo IEC 62053-21; reactive energy đạt Class 1 theo IEC 62053-24.
Pulse output có thể phát xung tỷ lệ với kWh, kVAh hoặc kVARh để PLC, bộ đếm hoặc hệ thống ngoài tổng hợp điện năng.
Nguồn phụ 44–277VAC 45–65Hz ±10% hoặc 44–277VDC ±10%.
Thân thiết bị rộng 96mm, cao 96mm, sâu tổng khoảng 76.09mm; phần âm vào panel khoảng 61.64mm và khối lượng khoảng 300g.
Schneider METSEPM2110 EasyLogic PM2110 là đồng hồ giám sát công suất và điện năng dạng panel 96 × 96mm, sử dụng màn hình LED, đầu vào CT 1A/5A, hỗ trợ đo điện áp, dòng, công suất, PF, tần số, demand, điện năng và THD. Model này có một pulse output và đạt Class 1 cho active energy, nhưng không tích hợp Modbus RS485.
Khi PM2110 gặp tình trạng không lên nguồn, sai điện áp, dòng sai tỷ lệ, công suất âm, PF bất thường, THD không hợp lý, mất segment LED hoặc pulse output không hoạt động, cần kiểm tra nguồn, CT, VT, polarity, wiring và parameter trước khi xác định lỗi bên trong đồng hồ.
Nếu cần kiểm tra mạch nguồn, voltage/current input, mạch đo, ADC, pulse output, LED 7 đoạn, display driver, phím điều khiển, terminal hoặc PCB của Schneider EasyLogic PM2110 METSEPM2110, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
