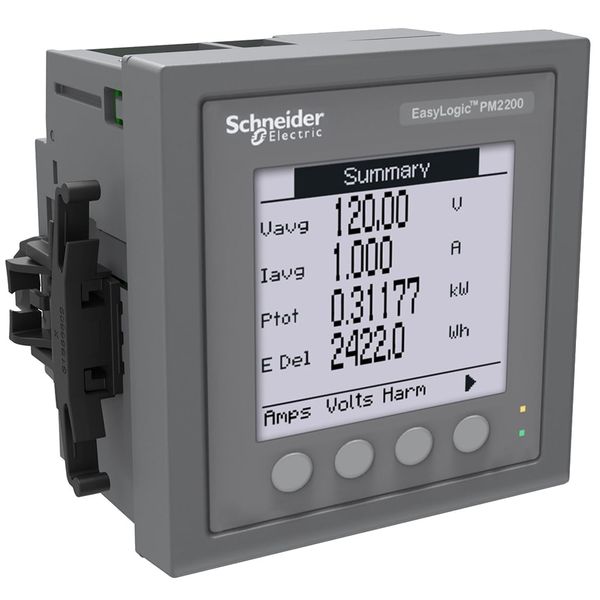

Schneider Electric METSEPM2220, tên thiết bị EasyLogic PM2220, là đồng hồ đo công suất và điện năng thuộc dòng PM2000 Series. Thiết bị được thiết kế dạng panel 96 × 96mm, sử dụng màn hình LCD đồ họa đơn sắc có đèn nền và tích hợp giao tiếp Modbus RTU trên RS-485. PM2220 có thể theo dõi điện áp, dòng điện, tần số, hệ số công suất, công suất tác dụng, công suất phản kháng, công suất biểu kiến, demand, điện năng và các chỉ số chất lượng điện như THD.
Điểm nổi bật giúp phân biệt METSEPM2220 với các model PM2000 gần giống là cấu hình LCD + RS485 + Class 1 + individual harmonics đến bậc 15. Trong bảng model chính thức của Schneider, PM2210 là phiên bản LCD Class 1 có THD và pulse output; PM2220 thay pulse output bằng truyền thông RS-485 và bổ sung phân tích harmonic riêng lẻ đến bậc 15; PM2230 nâng độ chính xác active energy lên Class 0.5S và harmonic đến bậc 31.
Nhờ RS-485 Modbus RTU, METSEPM2220 phù hợp hơn PM2210 cho các hệ thống cần tập trung dữ liệu từ nhiều tủ điện về PLC, HMI, gateway hoặc phần mềm quản lý năng lượng. Thiết bị vẫn có thể hoạt động như một power meter độc lập, nhưng lợi thế của PM2220 được khai thác đầy đủ khi nó trở thành một node trong mạng giám sát điện năng.
METSEPM2110 và METSEPM2220 đều thuộc PM2000 nhưng không phải hai thiết bị giống nhau chỉ khác màn hình. PM2110 sử dụng LED và có pulse output, trong khi PM2220 thuộc nhánh LCD và được thiết kế cho mạng giám sát qua RS-485.
Nếu tủ điện chỉ cần quan sát tại chỗ hoặc xuất xung kWh cho một bộ đếm bên ngoài, một model pulse output có thể đáp ứng. Nếu yêu cầu PLC hoặc BMS đọc trực tiếp điện áp, dòng, công suất, PF, demand, energy và harmonic từ nhiều đồng hồ thì PM2220 có lợi thế rõ ràng nhờ Modbus RTU.
PM2200 Series sử dụng màn hình LCD đồ họa đơn sắc độ phân giải 128 × 128 pixel. Khác màn hình LED ba hàng của PM2100 Series, giao diện LCD cho phép hiển thị đồng thời các giá trị ba pha, biểu tượng và menu dạng chữ.
Điều này hữu ích trong commissioning vì kỹ thuật viên có thể quan sát cùng lúc V1/V2/V3 hoặc I1/I2/I3 thay vì chuyển từng màn hình. Bốn phím mặt trước được dùng để điều hướng menu, kiểm tra thông số và cấu hình các parameter cơ bản.
Đầu vào dòng của METSEPM2220 được thiết kế để kết nối với biến dòng CT. Secondary CT có thể là 1A hoặc 5A, trong khi tỷ số primary có thể được cấu hình từ 1A tới 32767A.
Ví dụ hệ thống có CT 600/5A. Khi tải đạt 600A, CT tạo dòng secondary khoảng 5A. PM2220 đo dòng này rồi sử dụng tỷ số CT được cài đặt để tính ngược thành 600A trên màn hình và trong thanh ghi Modbus.
Nếu CT thực tế là 600/5A nhưng parameter bị đặt thành 300/5A, số dòng, kW, kVA, kVAR và điện năng sẽ sai theo tỷ lệ. Vì vậy CT ratio là một trong những parameter đầu tiên cần kiểm tra khi đồng hồ đo sai.
Ở Measurement Category CAT III, Schneider cho phép PM2220 đo trực tiếp 35–480VAC giữa hai dây pha hoặc 20–277VAC giữa pha và trung tính. Điều này bao phủ các hệ thống hạ áp 220/380V, 230/400V và nhiều mạng 415V thông dụng.
Khi điện áp hệ thống vượt vùng đo trực tiếp, meter cho phép thiết lập tỷ số VT/PT. Schneider cho phép VT primary cấu hình tới 999kV L-L, nhưng giới hạn và thiết kế thực tế vẫn phải tuân thủ biến điện áp, cấp cách điện và Measurement Category của hệ thống.
PM2220 không chỉ cộng kWh tiêu thụ theo một chiều. Dòng PM2200 hỗ trợ đo điện năng hai chiều và 4 quadrant, cho phép lưu các giá trị Delivered và Received đối với active, reactive và apparent energy.
Khả năng này hữu ích trong những hệ có nguồn phát tại chỗ, hệ regenerative hoặc nơi dòng công suất có thể đảo chiều. Các giá trị Delivered + Received và Delivered - Received cũng hỗ trợ phân tích cân bằng năng lượng của hệ thống.
Trang model của Schneider mô tả PM2220 là meter Class 1. User Manual hiện hành quy định active energy của PM2210/PM2220 đạt Class 1 theo IEC 62053-22:2020 tại điều kiện CT nominal 5A, với sai số tham chiếu khoảng ±1%.
Cũng cần lưu ý reactive energy trong manual hiện tại được ghi Class 2 theo IEC 62053-24:2020, dù một số tài liệu thương mại cũ hoặc listing có thể mô tả Class 1 theo cách tổng quát. Vì vậy khi nhập thông số kỹ thuật nên ghi rõ Active Energy Class 1 thay vì mặc định mọi đại lượng đều Class 1.
Điện áp và dòng được giám sát liên tục với tốc độ 64 samples/cycle. Từ các mẫu này, PM2220 tính True RMS và các đại lượng công suất, PF, energy, demand cũng như THD.
Khả năng lấy mẫu này phù hợp với nhu cầu energy monitoring trong tòa nhà, nhà máy và tủ điện công nghiệp. PM2220 không phải power quality analyzer chuyên sâu, nhưng cung cấp nhiều dữ liệu hơn một đồng hồ V/A/PF cơ bản.
PM2210 cung cấp THD tổng, còn PM2220 bổ sung khả năng xem individual harmonics đến bậc 15. Bảng model Schneider mô tả PM2220 có các harmonic lẻ tới bậc 15.
Trong một hệ thống có biến tần, UPS, nguồn switching hoặc nhiều tải điện tử, harmonic bậc 3, 5, 7 và các thành phần khác có thể ảnh hưởng dòng neutral, nhiệt máy biến áp và chất lượng điện. PM2220 giúp phát hiện các thành phần chính để xác định khu vực nào cần kiểm tra sâu hơn.
Nếu yêu cầu phân tích tới bậc 31 và độ chính xác điện năng cao hơn, PM2230 là model phù hợp hơn trong cùng dòng LCD.
METSEPM2220 có một cổng RS-485 hỗ trợ Modbus RTU. Mạng có thể dài tới khoảng 1000m trong điều kiện wiring và topology phù hợp, với tối đa 32 unit load trên cùng bus theo thông số Schneider.
Nhờ Modbus, PLC hoặc gateway có thể đọc dữ liệu mà không phải thêm transmitter analog cho từng đại lượng. Một cặp RS-485 có thể mang hàng loạt thông số từ nhiều meter về hệ thống quản lý trung tâm.
Đây là điểm dễ bị nhập sai khi lấy thông tin chung của PM2200 Series. Schneider có các module 2DI/2DO, AI/AO và 2DI/2 relay output cho dòng PM2000, nhưng tài liệu hiện hành ghi rõ các I/O module này chỉ được PM2230 hỗ trợ.
Vì vậy không nên quảng cáo METSEPM2220 là meter có thể gắn trực tiếp các module METSEPM2KDGTLIO22 hoặc METSEPM2KANLGIO22. PM2220 tập trung vào measurement và RS-485 communication.
Giám sát V, A, kW, PF, demand, energy và harmonic tại đầu vào hoặc các feeder quan trọng.
Nhiều PM2220 có thể kết nối thành mạng Modbus để thu thập điện năng của từng khu vực hoặc dây chuyền.
Phù hợp cho sub-metering, phân bổ tiêu thụ điện nội bộ và đánh giá peak demand của HVAC, thang máy, chiếu sáng hoặc khu thuê.
THD và harmonic đến bậc 15 giúp quan sát tác động cơ bản của tải phi tuyến lên mạng điện.
RS-485 Modbus cho phép đưa dữ liệu power meter về hệ thống tập trung mà không cần đọc trực tiếp từng đồng hồ tại tủ.
Các tình trạng dưới đây là những lỗi đồng hồ giám sát điện năng và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, phần mềm, ngoại vi, CT/VT, truyền thông, đấu dây hoặc linh kiện. Đây không phải khẳng định Schneider METSEPM2220 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Kiểm tra nguồn control trước tiên. PM2220 hiện được Schneider công bố hoạt động với 44–277VAC L-N ±10% hoặc 48–277VDC ±10%. Nếu nguồn đúng mà LCD hoàn toàn không hoạt động, mạch nguồn bên trong có thể cần kiểm tra.
Kiểm tra CT primary, CT secondary 1A/5A và parameter CT ratio. Sai tỷ số là nguyên nhân rất phổ biến khiến cả dòng và công suất sai.
CT có thể bị đảo polarity hoặc dòng của pha này đang được ghép với voltage của pha khác. Cần kiểm tra phase association trước khi nghi ngờ ADC của meter.
Kiểm tra cầu chì đo áp, terminal, CT, dây secondary và cấu hình wiring system. Lỗi một channel không nhất thiết xuất phát từ đồng hồ.
Kiểm tra địa chỉ Modbus, baud rate, parity, dây D0/D1, common, termination và topology bus. Nếu màn hình vẫn đo đúng thì phần measurement có thể hoàn toàn bình thường.
Kiểm tra trùng địa chỉ, chiều dài cáp, termination, shielding, cách đi dây và số node. RS-485 cần topology bus thích hợp; đấu kiểu star tùy tiện có thể tạo phản xạ tín hiệu.
Cần xác định xem nguồn điện thực sự có nhiều tải phi tuyến hay không. Biến tần, UPS và nguồn switching có thể tạo harmonic trong khi PM2220 vẫn hoạt động đúng.
Schneider cho biết meter hoạt động xuống -25°C nhưng chức năng LCD từ -20 đến -25°C có thể giảm performance. Đây cần được phân biệt với lỗi màn hình ở nhiệt độ môi trường bình thường.
Có. PM2220 tích hợp một cổng RS-485 Modbus RTU, hỗ trợ 4800, 9600, 19200 và 38400bps.
Có thể cấu hình CT secondary 1A hoặc 5A. CT primary được cấu hình theo biến dòng thực tế, từ 1A đến 32767A.
Có. Schneider cho phép đo trực tiếp tới 480VAC L-L ở CAT III nên mạng ba pha 400/415V nằm trong phạm vi này.
Có. Thiết bị đo THD và individual harmonics đến bậc 15, với bảng model Schneider mô tả các harmonic lẻ tới bậc 15.
Không nên gán pulse output của PM2210 cho PM2220. Bảng model chính hãng xác định PM2220 là phiên bản RS-485; PM2210 mới là model LCD có THD và POP.
Không theo bảng model hiện hành. Schneider ghi rõ các module I/O mở rộng PM2X30 chỉ được hỗ trợ trên PM2230.
Active Energy đạt Class 1 theo IEC 62053-22:2020 trong User Manual hiện hành, với sai số tham chiếu khoảng ±1% ở điều kiện quy định.
Nguồn điều khiển AC là 44–277VAC L-N ±10%, 45–65Hz. Nguồn DC là 48–277VDC ±10% theo manual Schneider hiện hành.
Kích thước tối đa khoảng 96 × 96 × 73mm, khối lượng khoảng 300g.
Schneider METSEPM2220 EasyLogic PM2220 là đồng hồ giám sát công suất và điện năng dạng panel 96 × 96mm, sử dụng LCD đồ họa 128 × 128, đầu vào CT 1A/5A, Active Energy Class 1, lấy mẫu 64 lần mỗi chu kỳ và tích hợp Modbus RTU RS-485. Thiết bị có thể đo các đại lượng V, I, Hz, kW, kVAR, kVA, PF, demand, điện năng, THD và harmonic đến bậc 15.
Khi METSEPM2220 gặp tình trạng không lên màn hình, đo sai điện áp hoặc dòng, công suất âm, PF bất thường, mất một pha, harmonic hiển thị không hợp lý, RS-485 mất kết nối hoặc LCD/phím hoạt động không ổn định, cần kiểm tra nguồn, CT, VT, phase association, wiring và parameter trước khi kết luận phần cứng đồng hồ bị hỏng.
Nếu cần kiểm tra mạch nguồn, voltage/current input, mạch ADC, LCD, bàn phím, RS-485 transceiver, terminal hoặc PCB của Schneider EasyLogic PM2220 METSEPM2220, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
