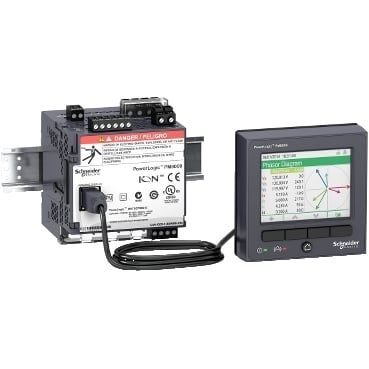

Schneider Electric METSEPM8244, tên thiết bị PowerLogic PM8244, là đồng hồ đo điện năng và phân tích chất lượng điện thuộc dòng PowerLogic PM8000. Đây không phải kiểu meter 96 × 96mm có màn hình tích hợp trên cùng thân như PM8240. Cấu hình PM8244 gồm meter dạng DIN Rail với Standard feature set và một remote display đi kèm, phù hợp khi phần đo cần đặt sâu bên trong tủ nhưng người vận hành vẫn phải quan sát và thao tác từ mặt tủ.
PM8244 hướng tới các hệ thống cần nhiều hơn chức năng đo V, A, kW và kWh thông thường. Thiết bị đạt Active Energy Class 0.2S, hỗ trợ phân tích harmonic đến bậc 63, phát hiện voltage sag/swell, Rapid Voltage Change, ghi waveform với tối đa 256 samples/cycle ở Standard feature set, lưu trữ 512MB và thực hiện các báo cáo chất lượng điện theo IEC 61000-4-30 Class S, EN 50160 và IEEE 519.
METSEPM8244 còn tích hợp hai cổng Ethernet 10/100Mbps, một cổng RS-485, ba digital input và một Form A solid-state digital output. Với kiến trúc ION có khả năng lập trình logic và toán học, logging dữ liệu cùng nhiều giao thức công nghiệp, PM8244 phù hợp cho tủ điện chính, feeder quan trọng, trung tâm dữ liệu, bệnh viện, nhà máy và hệ thống quản lý điện năng cần điều tra nguyên nhân sự cố điện thay vì chỉ ghi nhận điện năng tiêu thụ.
Cả PM8240 và PM8244 đều sử dụng Standard feature set nhưng cấu trúc lắp đặt khác nhau. PM8240 là meter lắp panel có display tích hợp, còn METSEPM8244 là DIN Rail meter được đóng gói cùng remote display. Schneider mô tả PM8244 về cơ bản là PM8243 kết hợp màn hình rời.
Màn hình rời chỉ được sử dụng với DIN meter. Một đường kết nối trực tiếp cung cấp cả nguồn và communication từ meter tới display. Cấu trúc này thuận tiện khi phần dây CT, voltage input, Ethernet và RS-485 cần tập trung trên DIN Rail nhưng màn hình phải nằm ngoài cửa tủ.
Độ chính xác là một khác biệt lớn giữa PM8244 và các meter giám sát cơ bản. Active Energy đáp ứng IEC 62053-22 Class 0.2S, Reactive Energy Class 0.5S và các đại lượng voltage, current, active power đạt các class cao theo IEC 61557-12.
Điều này làm PM8244 phù hợp cho main incomer, sub-feeder quan trọng, phân bổ chi phí nội bộ và những nơi dữ liệu điện năng được dùng cho phân tích hiệu suất. Tuy nhiên độ chính xác toàn hệ thống còn phụ thuộc CT, PT/VT, wiring và cấp chính xác của transformer đo lường.
Vùng accuracy được Schneider công bố là 57–400VAC giữa pha và trung tính, 100–690VAC L-L đối với Wye và tới 600VAC L-L đối với Delta. Nhờ đó nhiều mạng hạ áp 380V, 400V, 415V, 480V hoặc 690V có thể được xử lý theo cấu hình và giới hạn áp dụng của hệ thống.
Nếu điện áp vượt giới hạn direct-connect hoặc quy định an toàn tại nơi lắp yêu cầu cách ly, phải sử dụng PT/VT ngoài. PM8000 cho phép cấu hình PT primary và secondary để meter quy đổi về giá trị phía sơ cấp.
Dải dòng accuracy của meter nằm từ khoảng 50mA đến 10A, phù hợp với CT secondary thông dụng 1A hoặc 5A và các cấu hình được Schneider hỗ trợ. Ngoài I1, I2, I3 cho ba pha, nền tảng PM8000 còn đo trực tiếp I4, có thể cấu hình tỷ số CT riêng phục vụ nhu cầu giám sát dòng neutral hoặc dòng khác tùy thiết kế.
Khi số dòng sai theo một tỷ lệ cố định, CT Primary, CT Secondary và I4 ratio là những parameter đầu tiên nên kiểm tra. Nếu CT bị đảo cực hoặc ghép nhầm pha, công suất và PF cũng có thể hiển thị bất thường.
METSEPM8244 là phiên bản Standard, không phải Advanced. Với firmware PM8000 hiện hành, Standard hỗ trợ harmonic tới bậc 63 và waveform capture tối đa 256 samples/cycle. Advanced mới nâng waveform lên 512 samples/cycle.
Đây là điểm rất dễ nhập sai vì PM8344 có hình thức gần giống PM8244 nhưng thuộc Advanced feature set. Không nên gán 512 samples/cycle, IEC 61000-4-30 Class A, flicker hay interharmonics của Advanced cho PM8244.
Standard feature set của PM8244 hỗ trợ power quality measurement theo IEC 61000-4-30 Class S. Thiết bị còn có logging và framework phục vụ báo cáo EN 50160 và IEEE 519, giúp hệ thống chuyển dữ liệu chất lượng điện thành báo cáo có cấu trúc hơn thay vì chỉ quan sát THD tức thời.
PM8244 cũng hỗ trợ Rapid Voltage Change, disturbance direction detection, THD/K-factor logging, trending và forecasting theo bộ tính năng Standard hiện hành. Đây là các công cụ hữu ích để xác định biến động điện xảy ra từ phía nguồn hay từ tải và theo dõi xu hướng trước khi hệ thống tiến gần trạng thái quá tải.
Một meter thông thường có thể chỉ cho biết điện áp hiện tại là 400V. Nếu motor dừng do điện áp sụt trong vài chu kỳ rồi nguồn phục hồi, nhân viên đến sau sự cố sẽ không nhìn thấy điều gì bất thường.
PM8244 có thể phát hiện sag/swell và kích hoạt waveform recorder. Waveform được lưu theo số samples/cycle và số cycle cấu hình, có thể bao gồm dữ liệu trước và sau trigger. Dữ liệu COMTRADE cho phép phần mềm bên ngoài phân tích dạng sóng tại thời điểm sự kiện.
Khả năng này đặc biệt hữu ích khi điều tra reset PLC, contactor nhả, biến tần báo undervoltage hoặc thiết bị điện tử lỗi không rõ nguyên nhân.
Schneider công bố Standard feature set có 512MB storage, tối đa 50 Data Recorder và khoảng 2,500 memory channels. Mỗi recorder có thể được cấu hình để lưu nhiều parameter theo khoảng thời gian và log depth mong muốn.
Dữ liệu lịch sử giúp kỹ thuật viên xem load profile, demand, energy, THD, sự kiện và các đại lượng khác trong khoảng thời gian dài. Đây là khác biệt quan trọng so với meter chỉ cung cấp số đo tức thời nhưng không biết chuyện gì đã xảy ra trước khi người vận hành mở tủ.
PM8244 có hai cổng Ethernet RJ45 hoạt động dạng switched với cùng một địa chỉ IP. Hai cổng hỗ trợ 10Base-T và 100Base-TX, Auto-MDIX và tốc độ tối đa 100Mbps.
Cấu hình này cho phép nối meter theo đường thẳng hoặc network loop khi sử dụng RSTP phù hợp. Các giao thức Ethernet của PM8000 có thể bao gồm Modbus TCP, ION, BACnet/IP, DNP3, SNMP, HTTPS, NTP và IEC 61850 tùy cấu hình và firmware.
Meter còn có webpages tích hợp để xem thông tin và thực hiện các cấu hình được phép. Vì vậy nếu màn hình rời gặp sự cố nhưng Ethernet và meter vẫn hoạt động, dữ liệu có thể vẫn được đọc từ mạng.
Ngoài Ethernet, PM8244 có một cổng RS-485 onboard. Baud rate lựa chọn từ 2400 tới 115200bps, khoảng cách bus tối đa khoảng 1,200m và tối đa 32 unit loads trên cùng mạng trong điều kiện phù hợp.
Cổng serial có thể được cấu hình cho Modbus RTU cùng các protocol khác được PM8000 hỗ trợ. Với Modbus, địa chỉ serial tiêu chuẩn nằm trong phạm vi 1–247. RS-485 nên được đấu dạng bus, dùng twisted pair shielded và termination phù hợp thay vì tạo nhiều nhánh star dài.
Phần cứng cơ bản có ba digital input externally excited, polarity independent. Input có thể ghi timestamp sự kiện với độ chính xác khoảng ±1ms và hỗ trợ pulse tới 25Hz. Điều này cho phép meter nhận trạng thái breaker, contactor hoặc xung từ thiết bị khác.
Một Form A solid-state output có thể hoạt động continuous hoặc pulse, chịu tối đa khoảng 30VAC/60VDC và 75mA. Đây là output tín hiệu chứ không phải relay công suất để đóng trực tiếp tải lớn.
DIN meter PM8244 có thể gắn tối đa bốn option module theo giới hạn cơ khí và IP của hệ thống. Schneider cung cấp module digital I/O 6 input + 2 output, module analog I/O 4 input + 2 output, RS-485 4-wire và Fiber Ethernet.
Do đó PM8244 có thể được mở rộng để thu thập thêm trạng thái breaker, flow meter, analog sensor hoặc tích hợp các đường communication đặc biệt. Tuy nhiên không nên mô tả các I/O tùy chọn này là phần cứng có sẵn trong METSEPM8244 tiêu chuẩn.
Class 0.2S cùng power quality logging giúp theo dõi toàn bộ tình trạng nguồn vào và lưu bằng chứng khi xảy ra sag, swell hoặc harmonic bất thường.
Có thể sử dụng tại main feeder hoặc nhánh quan trọng để giám sát demand, unbalance, harmonic và sự kiện nguồn có nguy cơ làm ảnh hưởng UPS hoặc thiết bị CNTT.
Harmonic tới bậc 63, THD/TDD và waveform capture hỗ trợ phân tích ảnh hưởng của VFD, UPS, rectifier và nguồn switching.
Dual Ethernet, RS-485, 512MB logging và các giao thức công nghiệp giúp đưa dữ liệu về SCADA, EMS hoặc nền tảng phân tích tập trung.
Các tình trạng dưới đây là những lỗi đồng hồ giám sát điện năng, power quality meter và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, firmware, phần mềm, ngoại vi, CT/VT, truyền thông, đấu dây hoặc linh kiện. Đây không phải khẳng định Schneider METSEPM8244 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Kiểm tra nguồn control đúng dải, terminal, cầu chì và điện áp thực tế. Nếu nguồn đúng nhưng meter không có communication, LED hoặc output hoạt động, khối nguồn nội bộ có thể cần kiểm tra.
PM8244 sử dụng màn hình rời được cấp nguồn và communication qua kết nối trực tiếp với DIN meter. Nếu Ethernet vẫn ping và dữ liệu vẫn được đọc nhưng display mất hoàn toàn, cần kiểm tra cáp remote display, connector và chính module display trước khi thay meter.
Kiểm tra CT Primary, CT Secondary, I4 ratio và wiring. Sai tỷ số CT làm cả A, kW, kVA, kVAR và energy bị sai theo tỷ lệ.
CT có thể đảo polarity hoặc current phase bị ghép sai với voltage phase. ION Setup có Phasor Viewer hỗ trợ quan sát quan hệ pha để khoanh vùng lỗi wiring.
Cần kiểm tra Nominal Voltage và threshold trước. Nếu nominal hoặc ngưỡng được cấu hình sai, một biến động bình thường cũng có thể bị đánh dấu thành sự kiện.
Kiểm tra protocol, unit ID, baud rate, parity, dây +/-, common, RS485 Bias và termination. Nếu Ethernet vẫn bình thường, sự cố có thể chỉ nằm ở bus serial hoặc transceiver.
Kiểm tra cáp CAT5 trở lên, switch, IP, subnet, gateway và các protocol đã bật. Hai cổng Ethernet dùng chung một địa chỉ IP nên không được cấu hình như hai card mạng độc lập.
Thay đổi cấu hình Data Recorder có thể xóa dữ liệu hiện có của recorder đó. Do vậy cần xuất dữ liệu quan trọng trước khi thay log depth hoặc cấu hình recorder.
Có. Model được đóng gói với remote LCD display QVGA 320 × 240 pixel. Phần meter chính lắp DIN Rail và màn hình được đặt riêng trên panel.
PM8243 là DIN Rail meter Standard không kèm display. PM8244 về cơ bản là cấu hình DIN meter tương ứng kèm remote display.
Có hai cổng Ethernet switched 10/100Mbps, RJ45, hỗ trợ nhiều giao thức mạng công nghiệp và webpages.
Có. RS-485 onboard hỗ trợ baud rate từ 2400 tới 115200bps và Modbus RTU cùng các protocol khác theo cấu hình PM8000.
Standard feature set hiện hành hỗ trợ harmonic tới bậc 63.
Tối đa 256 samples/cycle đối với METSEPM8244 Standard.
Active Energy đạt IEC 62053-22 Class 0.2S và Reactive Energy đạt IEC 62053-24 Class 0.5S.
Không đối với Standard feature set. PM8244 là IEC 61000-4-30 Class S; Class A thuộc Advanced feature set như PM8344.
Có. Model Standard có 512MB storage, tối đa 50 Data Recorder và khoảng 2,500 memory channels.
Schneider METSEPM8244 PowerLogic PM8244 là power quality meter cao cấp dạng DIN Rail kèm remote display, Active Energy Class 0.2S, Standard feature set IEC 61000-4-30 Class S, harmonic tới bậc 63, waveform 256 samples/cycle và bộ nhớ 512MB. Dual Ethernet, RS-485, ION architecture và logging giúp thiết bị phù hợp với các hệ thống điện cần phân tích sự kiện và chất lượng nguồn chuyên sâu.
Khi METSEPM8244 gặp tình trạng mất nguồn, remote display không sáng, sai điện áp/dòng, công suất âm, RS-485 hoặc Ethernet mất kết nối, không ghi waveform, log mất dữ liệu, DI/DO không hoạt động hoặc xuất hiện nhiều sag/swell bất thường, cần kiểm tra nguồn, CT/PT, wiring, Nominal Voltage, parameter, communication và log configuration trước khi xác định phần cứng bị hỏng.
Nếu cần kiểm tra mạch nguồn, voltage/current input, I4, measurement ADC, remote display, display cable, Ethernet, RS-485 transceiver, digital input/output, memory, terminal hoặc PCB của Schneider PowerLogic PM8244 METSEPM8244, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
