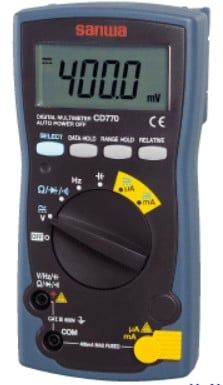

Sanwa CD770 là đồng hồ vạn năng số cầm tay thuộc dòng DMM tiêu chuẩn của Sanwa Electric Instrument. Thiết bị có màn hình 4000 counts, hỗ trợ đo điện áp DC/AC, dòng DC/AC, điện trở, điện dung, tần số, diode và kiểm tra thông mạch. Thiết kế vỏ đúc kép với lớp elastomer bên ngoài tăng khả năng chịu va đập, phù hợp cho kỹ thuật viên điện – điện tử, bảo trì thiết bị và công việc kiểm tra tại hiện trường.
Theo thông số chính thức của Sanwa, CD770 đo điện áp DC và AC tới 600V, dòng DC/AC tới 400mA, điện trở tới 40MΩ, điện dung tới 100µF và tần số tới 100kHz. Máy có Data Hold, Range Hold, Relative và Auto Power Off khoảng 30 phút. Tốc độ cập nhật màn hình khoảng 3 lần mỗi giây.
Một điểm cần đặc biệt lưu ý là Sanwa CD770 không phải đồng hồ True RMS. Catalogue so sánh chính hãng Sanwa không đánh dấu True RMS cho CD770, trong khi CD772 mới là model True RMS trong cùng nhóm. Băng thông AC của CD770 được hãng ghi 40–400Hz đối với sóng sin. Vì vậy không nên quảng cáo CD770 là True RMS hoặc dùng thông số của CD772 để mô tả sản phẩm.
CD770 sử dụng màn hình LCD lớn với phần hiển thị số tối đa 4000 counts. Ví dụ khi đo trong thang phù hợp, đồng hồ có thể hiển thị nhiều chữ số hơn so với các model 2000 counts cơ bản, giúp người dùng quan sát sự thay đổi nhỏ của điện áp, dòng hoặc điện trở thuận tiện hơn.
Tốc độ cập nhật khoảng 3 lần/giây phù hợp cho các phép đo điện thông dụng. CD770 được định vị là model DMM tiêu chuẩn chứ không phải đồng hồ ghi dữ liệu tốc độ cao hoặc thiết bị phòng thí nghiệm nhiều digit.
Dải DCV của CD770 gồm 400mV, 4V, 40V, 400V và 600V. Độ chính xác tốt nhất được Sanwa công bố ở mức ±(0,5% + 2 digits), độ phân giải thấp nhất 0,1mV.
Dải đo này phù hợp cho pin, adapter, bộ nguồn DC, bo mạch điều khiển, mạch điện tử và các hệ thống điện áp thấp trong giới hạn an toàn của thiết bị. Không nên nhập CD770 là đồng hồ DC 1000V vì model chính xác chỉ có thang tối đa 600V.
ACV gồm các thang 4V, 40V, 400V và 600V, với độ chính xác tốt nhất ±(1,2% + 7 digits). Băng thông được hãng công bố là 40–400Hz đối với tín hiệu hình sin.
CD770 không sử dụng True RMS. Điều này rất quan trọng khi đo các waveform bị méo mạnh hoặc tín hiệu PWM. Đối với những nhu cầu cần True RMS trong cùng nhóm Sanwa, cần lựa chọn model được hãng xác nhận có chức năng đó, chẳng hạn CD772.
CD770 hỗ trợ dòng DC với các thang 400µA, 4000µA, 40mA và 400mA. Dòng AC sử dụng cùng nhóm range. Dòng tối đa là 400mA, vì vậy model này không có cổng đo trực tiếp 10A như CD771/CD772 và nhiều đồng hồ vạn năng khác.
Đây cũng là lý do CD770 có nắp an toàn tại terminal đo dòng nhằm hạn chế thao tác cắm nhầm. Đường đo dòng được bảo vệ bởi cầu chì 0,5A/250V với breaking capacity 1,5kA.
Nếu cần đo dòng vượt 400mA, không được nối trực tiếp tải vào cổng µA/mA của CD770. Có thể cần sử dụng clamp sensor hoặc thiết bị đo dòng phù hợp với ứng dụng.
CD770 có các range 400Ω, 4kΩ, 40kΩ, 400kΩ, 4MΩ và 40MΩ. Độ phân giải thấp nhất 0,1Ω và độ chính xác tốt nhất ±(1,2% + 5 digits).
Chức năng này phù hợp kiểm tra điện trở rời, dây dẫn, cầu chì, cuộn dây và đường mạch. Khi đo linh kiện ngay trên PCB, các linh kiện khác mắc song song có thể ảnh hưởng kết quả nên đôi khi cần tháo một đầu linh kiện để đánh giá chính xác.
Sanwa CD770 hỗ trợ điện dung với các range 50nF, 500nF, 5µF, 50µF và 100µF. Độ chính xác được công bố ±(5% + 10 digits).
Hãng lưu ý phép đo capacitance không phù hợp với tụ có leakage current lớn. Trước khi đo phải xả hoàn toàn điện áp trên tụ để tránh ảnh hưởng mạch đo hoặc gây hỏng thiết bị.
CD770 đo điện dung nhưng không phải ESR meter. Một tụ điện có thể vẫn đo gần đúng capacitance trong khi ESR đã tăng, vì vậy với nguồn switching cần thêm phép kiểm tra phù hợp.
Các range frequency của CD770 gồm 5Hz, 50Hz, 500Hz, 5kHz, 50kHz và 100kHz. Độ chính xác tốt nhất ±(0,3% + 3 digits).
Sanwa lưu ý chức năng frequency của CD770 dành cho tín hiệu zero-cross và đầu vào frequency có trở kháng khoảng 2kΩ. Do trở kháng tương đối thấp, cần thận trọng khi đo các mạch tín hiệu có khả năng cấp dòng nhỏ để tránh làm ảnh hưởng đối tượng đo.
Chế độ continuity phát còi trong vùng điện trở khoảng 0–85Ω với dung sai ngưỡng ±45Ω. Điện áp hở mạch của chức năng continuity khoảng 0,4V.
Diode Test có điện áp hở mạch khoảng 1,5V, hỗ trợ kiểm tra nhanh junction diode thông dụng. Với LED có điện áp thuận cao hoặc semiconductor đặc biệt, khả năng kiểm tra còn phụ thuộc điện áp thử của đồng hồ.
Data Hold giữ giá trị hiện tại trên LCD, thuận tiện khi vị trí đặt que đo khiến người dùng khó quan sát màn hình cùng lúc.
Range Hold chuyển máy từ Auto Range sang chế độ cố định thang. Điều này hữu ích khi tín hiệu nằm gần điểm chuyển range và người dùng không muốn đồng hồ liên tục thay đổi thang.
Relative cho phép lấy giá trị hiện tại làm mốc 0 và hiển thị chênh lệch của các phép đo tiếp theo. Theo manual, Relative không sử dụng với chức năng Hz.
Sanwa sử dụng cấu trúc double molding với lớp thermoplastic elastomer ở phần ngoài. Thiết kế này tăng khả năng chịu va đập trong quá trình sử dụng cầm tay.
Phía sau thiết bị có vị trí giữ que đo và chân đỡ nghiêng. Que có thể gắn vào thân đồng hồ để hỗ trợ thao tác hoặc cất giữ khi không sử dụng.
Manual của Sanwa ghi CD770 tuân thủ IEC 61010-1 và được phân loại CAT III 600V. Thiết bị hướng tới phép đo các mạch điện áp thấp trong phạm vi category được quy định.
Rating an toàn không có nghĩa người sử dụng được phép bỏ qua quy trình PPE, kiểm tra que đo hoặc giới hạn input. Trước khi đo phải xác nhận dây đo không nứt, jack không lỏng và chọn đúng chức năng cũng như terminal.
CD770 sử dụng hai pin AA 1,5V loại R6P. Sanwa công bố thời lượng khoảng 400 giờ liên tục trong chế độ DCV khi sử dụng pin mangan và hủy chức năng Auto Power Off.
Auto Power Off tự ngắt thiết bị sau khoảng 30 phút không thao tác để giảm tiêu hao pin. Chức năng có thể được hủy khi cần theo dõi phép đo trong thời gian dài.
Ba model có thiết kế gần nhau nên rất dễ lấy nhầm thông số. Đặc biệt không được gán True RMS, chức năng nhiệt độ hoặc thang dòng 10A của CD772 sang CD770.
Các tình trạng dưới đây có thể phát sinh do pin, cầu chì, que đo, jack cắm, công tắc xoay, mạch bảo vệ hoặc linh kiện lão hóa. Đây không phải khẳng định Sanwa CD770 có lỗi thiết kế.
Kiểm tra hai pin AA, tiếp điểm pin, công tắc xoay và đường nguồn trên bo mạch. Pin yếu hoặc tiếp điểm oxy hóa cần được loại trừ trước khi can thiệp phần cứng.
Cầu chì F1176 0,5A/250V là hạng mục cần kiểm tra đầu tiên. Đo nhầm điện áp khi que đang cắm ở terminal dòng có thể làm fuse đứt.
Cần kiểm tra que đo, jack, pin, tiếp xúc rotary switch và đối tượng đo. Nếu nhiều thang cùng sai có thể cần kiểm tra mạch reference hoặc phần chuyển đổi analog bên trong.
Kiểm tra que đo và điện trở thực tế của đường cần thử. Nếu short trực tiếp hai que nhưng máy vẫn không báo, buzzer hoặc mạch continuity có thể cần kiểm tra.
Cần xác nhận tụ đã xả hết điện, nằm trong range tối đa 100µF và không có leakage lớn. Tụ trên mạch có thể chịu ảnh hưởng của linh kiện mắc song song.
Máy sử dụng màn hình số 4000 counts.
Không. Catalogue chính hãng Sanwa không đánh dấu True RMS cho CD770. Model CD772 mới là một trong các phiên bản True RMS trong dòng này.
Cả DCV và ACV đều có range tối đa 600V.
Dòng DC và AC tối đa là 400mA. Máy không có thang đo trực tiếp 10A.
Range cao nhất là 40MΩ.
Có. Dải capacitance từ 50nF tới 100µF.
Có. Dải cao nhất là 100kHz. Sanwa lưu ý chức năng frequency dành cho tín hiệu zero-cross.
Thiết bị sử dụng 2 pin AA 1,5V loại R6P và có thời lượng khoảng 400 giờ trong điều kiện do hãng quy định.
Manual của Sanwa xác định CD770 đạt IEC 61010-1 CAT III 600V.
CD770 là DMM tiêu chuẩn không True RMS và dòng tối đa 400mA. CD772 hỗ trợ True RMS, dòng cao hơn và thêm chức năng đo nhiệt độ, vì vậy không nên trộn thông số giữa hai model.
Sanwa CD770 là đồng hồ vạn năng số 4000 counts, hỗ trợ DC/AC 600V, dòng AC/DC tới 400mA, điện trở 40MΩ, điện dung 100µF, tần số 100kHz, diode và continuity. Máy có Data Hold, Range Hold, Relative, Auto Power Off và thiết kế vỏ elastomer phù hợp cho công việc đo kiểm cầm tay.
Khi CD770 gặp tình trạng không lên nguồn, không đo được dòng, kết quả sai hoặc dao động, continuity không hoạt động, chức năng điện dung mất tác dụng hoặc rotary switch tiếp xúc kém, cần kiểm tra pin, que đo, cầu chì F1176, jack input, công tắc chức năng và mạch đo trước khi quyết định thay linh kiện.
Nếu cần kiểm tra cầu chì, jack đo, rotary switch, mạch bảo vệ, phần analog, ADC, LCD hoặc hiệu chuẩn đồng hồ vạn năng Sanwa CD770, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
