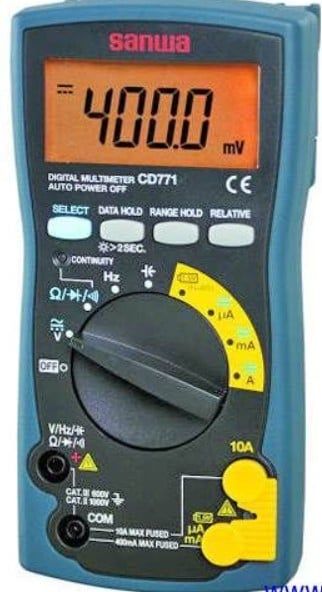

Sanwa CD771 là đồng hồ vạn năng số cầm tay đa chức năng của Sanwa Electric Instrument, được thiết kế cho công việc kiểm tra điện – điện tử, bảo trì thiết bị, sửa chữa máy móc và đo kiểm tại hiện trường. Thiết bị sử dụng màn hình 4000 counts có đèn nền, hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, diode, continuity và kiểm tra pin 1,5V.
So với Sanwa CD770, model CD771 được mở rộng đáng kể về khả năng đo dòng và điện áp: điện áp AC/DC đạt tối đa 1000V, trong khi dòng AC/DC có các thang tới 10A. Đường đo dòng sử dụng cầu chì có breaking capacity 30kA, phù hợp hơn với môi trường bảo trì điện cần mức bảo vệ cao.
Cần lưu ý Sanwa CD771 không phải đồng hồ True RMS. Manual chính hãng xác định phương pháp phát hiện AC là average value method. Khi tín hiệu AC là sóng sin không méo, đồng hồ có thể cho kết quả phù hợp với specification; với waveform bị méo hoặc không phải sóng sin, sai số có thể tăng. Nếu ứng dụng yêu cầu True RMS trong cùng dòng, cần phân biệt với Sanwa CD772.
CD771 sử dụng LCD 4000 counts với tốc độ cập nhật khoảng 3 lần mỗi giây. Đây là mức phù hợp cho công việc bảo trì và đo điện thông thường, giúp hiển thị rõ các giá trị điện áp, dòng, điện trở và những chức năng khác.
So với CD770, CD771 được trang bị đèn nền, thuận tiện khi làm việc trong tủ điện, phòng máy hoặc những vị trí thiếu sáng. Đèn nền được điều khiển bằng nút Data Hold/Backlight trên thân thiết bị.
Sanwa CD771 có các thang DCV 400mV, 4V, 40V, 400V và 1000V. Độ chính xác tốt nhất được hãng công bố là ±(0,5% + 2 digits), độ phân giải thấp nhất 0,1mV.
Khả năng 1000V giúp CD771 có phạm vi điện áp rộng hơn CD770, phù hợp kiểm tra pin, nguồn DC, bo mạch, bộ nguồn công nghiệp và nhiều hệ thống điện khác trong giới hạn measurement category của thiết bị.
1000V là maximum rated input của chức năng đo điện áp, không phải mức nên sử dụng như khoảng dự phòng. Khi đo điện áp cao cần bảo đảm que đo, nắp bảo vệ đầu probe và category của toàn bộ bộ đo phù hợp với vị trí thực tế.
Dải ACV gồm 4V, 40V, 400V và 1000V. Độ chính xác tốt nhất được công bố ±(1,2% + 7 digits), với vùng tần số bảo đảm accuracy là khoảng 40–400Hz.
Điểm kỹ thuật cần ghi đúng là CD771 sử dụng average value method. Đồng hồ đo giá trị trung bình của tín hiệu AC và hiệu chỉnh để hiển thị giá trị tương ứng khi waveform là sóng sin chuẩn.
Nếu waveform bị méo, không phải sin hoặc là tín hiệu switching phức tạp, kết quả có thể phát sinh sai số đáng kể. Manual Sanwa cũng cảnh báo phép đo điện áp trên inverter circuit có thể hoạt động không đúng. Vì vậy không nên dùng cụm từ “True RMS” trong tiêu đề hoặc mô tả CD771.
Một khác biệt lớn giữa CD771 và CD770 là khả năng đo dòng trực tiếp. CD771 có các thang 400µA, 4000µA, 40mA, 400mA, 4A và 10A cho cả dòng DC và AC.
Thiết bị có terminal riêng cho dòng 10A và terminal µA/mA. Safety cap được bố trí nhằm giảm nguy cơ người dùng cắm nhầm đầu đo khi chuyển chức năng.
Hai đường dòng sử dụng hai cầu chì khác nhau. Đường µA/mA dùng cầu chì 0,5A/1000V, còn đường dòng lớn sử dụng cầu chì 10A/1000V. Cả hai đều có breaking capacity 30kA theo specification chính hãng.
Sanwa nhấn mạnh large breaking capacity fuse 30kA là một đặc tính nổi bật của CD771. Breaking capacity không phải dòng mà đồng hồ được phép đo; đây là khả năng cầu chì ngắt dòng sự cố cao trong điều kiện tiêu chuẩn của fuse.
Không được hiểu cầu chì 30kA nghĩa là CD771 đo được dòng 30kA. Range đo trực tiếp của máy vẫn chỉ tới 10A. Đối với dòng lớn hơn phải sử dụng clamp probe hoặc thiết bị đo chuyên dụng phù hợp.
Các range resistance gồm 400Ω, 4kΩ, 40kΩ, 400kΩ, 4MΩ và 40MΩ. Độ phân giải thấp nhất 0,1Ω và độ chính xác tốt nhất ±(1,2% + 5 digits).
Chức năng điện trở phù hợp kiểm tra điện trở rời, dây dẫn, cuộn dây và một số đường mạch. Khi đo ngay trên PCB cần lưu ý linh kiện mắc song song có thể làm giá trị thấp hơn thực tế của linh kiện cần kiểm tra.
CD771 hỗ trợ capacitance với các range 50nF, 500nF, 5µF, 50µF và 100µF. Độ chính xác được Sanwa công bố ở mức ±(5% + 10 digits).
Trước khi đo tụ điện phải xả hoàn toàn năng lượng trong tụ. Không đưa tụ còn điện áp vào đồng hồ. Với tụ nguồn switching, đo điện dung chỉ là một bước kiểm tra; ESR cao vẫn có thể gây lỗi dù capacitance còn gần đúng.
Các range frequency gồm 5Hz, 50Hz, 500Hz, 5kHz, 50kHz và 100kHz. Độ chính xác tốt nhất khoảng ±(0,3% + 3 digits).
Chức năng frequency phù hợp kiểm tra tín hiệu có mức điện áp và dạng sóng nằm trong giới hạn của DMM. Khi cần quan sát chi tiết waveform, duty cycle, ringing hoặc nhiễu, oscilloscope vẫn là thiết bị thích hợp hơn.
Một tính năng đặc trưng của CD771 là continuity không chỉ phát âm thanh mà còn bật LED màu đỏ. Điều này giúp kỹ thuật viên nhận biết thông mạch trong môi trường ồn, nơi tiếng buzzer có thể khó nghe.
Specification chính hãng ghi còi và LED hoạt động khi điện trở nằm trong vùng khoảng 0–85Ω, với dung sai ngưỡng ±45Ω. Điện áp hở mạch của chế độ này khoảng 0,4V.
CD771 có chế độ Diode Test với điện áp hở mạch khoảng 1,5V. Chức năng này phù hợp kiểm tra nhanh junction của diode silicon và các linh kiện bán dẫn cơ bản.
Đối với LED có điện áp thuận cao hoặc các semiconductor đặc biệt, điện áp test 1,5V có thể không đủ để làm linh kiện dẫn theo cách mong muốn. Khi đó cần thiết bị hoặc nguồn kiểm tra phù hợp hơn.
CD771 tích hợp Battery Check 1.5V. Sanwa công bố phép thử sử dụng tải khoảng 30Ω, nhờ đó giá trị đo phản ánh pin trong trạng thái có tải tốt hơn so với chỉ đo điện áp hở mạch.
Chức năng này được thiết kế cho pin 1,5V. Không nên coi đây là chế độ battery test chung cho mọi loại pin hoặc battery pack điện áp cao.
Data Hold giữ giá trị hiện tại trên màn hình để người dùng đọc sau khi rời vị trí đo. Đây là tính năng hữu ích khi hai tay đang giữ probe trong tủ điện.
Range Hold chuyển từ auto range sang cố định range. Chế độ này giúp tránh đồng hồ liên tục đổi thang khi tín hiệu nằm gần điểm chuyển range.
Relative lấy giá trị hiện tại làm tham chiếu và hiển thị phần chênh lệch của các lần đo tiếp theo. Manual lưu ý Relative không dùng với chức năng Hz.
Manual chính hãng xác định Sanwa CD771 phù hợp với CAT III 600V và CAT II 1000V theo các tiêu chuẩn IEC liên quan. CAT III áp dụng cho những phép đo trong phần hệ thống phân phối điện cố định thuộc phạm vi được tiêu chuẩn định nghĩa.
Measurement category phải được xem cùng điện áp, que đo và cấu hình nắp probe. Không được chỉ nhìn range 1000V rồi sử dụng đồng hồ tại mọi điểm điện 1000V bất kể category.
CD771 sử dụng cấu trúc double molding, bên ngoài bằng thermoplastic elastomer nhằm tăng khả năng chịu va đập. Mặt sau có chân nghiêng và vị trí giữ que đo, hỗ trợ cả sử dụng cầm tay lẫn đặt trên bàn.
Thiết kế này phù hợp cho kỹ thuật viên phải thường xuyên di chuyển giữa tủ điện, máy móc và bàn sửa chữa.
CD771 sử dụng 2 pin AA 1,5V loại R6P. Sanwa công bố thời lượng khoảng 400 giờ liên tục ở chế độ DCV với pin mangan và Auto Power Off được hủy.
Máy tự động tắt sau khoảng 30 phút không thao tác để tiết kiệm pin. Chức năng này có thể được hủy trong những trường hợp cần theo dõi liên tục.
Đây là ba model có hình dáng và cách đặt mã rất gần nhau. Khi nhập sản phẩm cần đặc biệt tránh lấy tính năng True RMS hoặc đo nhiệt độ của CD772 gán sang CD771.
Các biểu hiện dưới đây là những sự cố có thể phát sinh do pin yếu, cầu chì, que đo, jack cắm, rotary switch, mạch bảo vệ đầu vào hoặc linh kiện lão hóa. Đây không phải khẳng định Sanwa CD771 có lỗi thiết kế.
Cần kiểm tra hai pin AA, tiếp điểm pin và rotary switch trước khi mở máy kiểm tra mạch nguồn.
Kiểm tra cầu chì 0,5A/1000V. Cầu chì có thể đứt nếu đồng hồ bị quá dòng hoặc người dùng đo điện áp khi que đang cắm ở terminal dòng.
Cần kiểm tra cầu chì 10A/1000V, terminal 10A và đường shunt dòng lớn.
CD771 sử dụng average responding và không phải True RMS. Waveform PWM hoặc tín hiệu bị méo có thể làm kết quả không chính xác; đây không nhất thiết là lỗi của đồng hồ.
Cần kiểm tra LED, mạch điều khiển LED và chế độ continuity nếu chức năng âm thanh vẫn hoạt động.
Kiểm tra pin trước, sau đó kiểm tra nút bấm, LED backlight và mạch hiển thị nếu cần.
Không. Manual Sanwa xác định phương pháp đo AC của CD771 là average value method. Nếu waveform bị méo, kết quả có thể khác đồng hồ True RMS.
Cả DC Voltage và AC Voltage đều có range tối đa 1000V.
Máy có range dòng DC và AC tới 10A, với terminal và cầu chì riêng cho đường dòng lớn.
Có. Range capacitance cao nhất là 100µF.
Có. Range frequency cao nhất là 100kHz.
Có. Đây là một điểm khác biệt so với CD770.
Có. Khi continuity đạt điều kiện ngưỡng, máy vừa phát buzzer vừa bật LED đỏ.
Đường dòng nhỏ sử dụng cầu chì 0,5A/1000V và đường 10A dùng cầu chì 10A/1000V; cả hai có breaking capacity 30kA.
CD771 tăng dải điện áp từ 600V lên 1000V, tăng dòng tối đa từ 400mA lên 10A, có backlight, continuity LED và kiểm tra pin 1,5V.
CD772 là phiên bản True RMS và có chức năng đo nhiệt độ. CD771 sử dụng phương pháp average responding và không nên được gán các tính năng của CD772.
Sanwa CD771 là đồng hồ vạn năng 4000 counts, hỗ trợ điện áp AC/DC tới 1000V, dòng AC/DC tới 10A, điện trở 40MΩ, điện dung 100µF và tần số 100kHz. Thiết bị có backlight, Data Hold, Range Hold, Relative, Battery Check 1,5V, continuity buzzer kết hợp LED và cầu chì 30kA.
Khi CD771 gặp tình trạng không lên nguồn, không đo được dòng, cầu chì thường xuyên đứt, giá trị đo sai, continuity mất buzzer/LED, backlight không hoạt động hoặc rotary switch tiếp xúc kém, cần kiểm tra pin, que đo, fuse, terminal, mạch bảo vệ và front-end đo trước khi quyết định thay linh kiện.
Nếu cần kiểm tra cầu chì 0,5A/10A, jack đo, rotary switch, current shunt, mạch bảo vệ, analog front-end, ADC, LCD, backlight hoặc hiệu chuẩn đồng hồ vạn năng Sanwa CD771, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
