Lời dẫn dắt:
Xin chào quý khách hàng, các kỹ sư tự động hóa và những nhà phát triển robot!

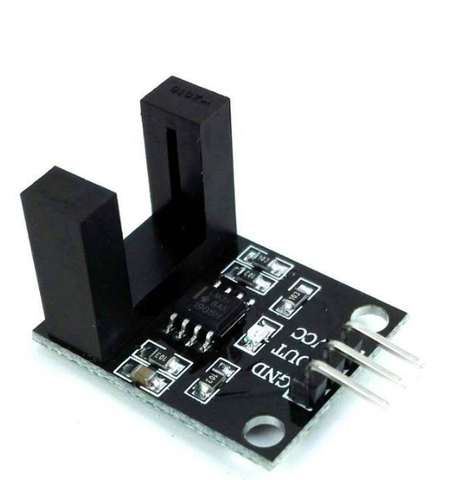

Trung tâm bảo hành viện máy tính chúng tôi hiểu rằng độ chính xác trong điều khiển chuyển động là yếu tố then chốt cho mọi hệ thống tự động hóa. Hôm nay, chúng tôi mang đến một linh kiện không thể thiếu để đạt được độ chính xác đó: Module Cảm biến Encoder với Tín hiệu đầu ra Kỹ thuật số (Digital Output). Encoder là thiết bị chuyển đổi chuyển động quay hoặc tuyến tính thành chuỗi xung điện tử, cung cấp thông tin phản hồi (feedback) quan trọng cho bộ điều khiển. Với đầu ra Digital, module này đảm bảo tín hiệu rõ ràng, dễ dàng xử lý, là lựa chọn hoàn hảo cho các dự án robot di động, máy in 3D và các cơ cấu định vị cần độ tin cậy cao. Hãy cùng chúng tôi đi sâu vào chi tiết của công cụ đo lường mạnh mẽ này!
Module Encoder, đặc biệt là loại có đầu ra Kỹ thuật số, hoạt động như một máy đếm xung (Pulse Generator) và thường sử dụng công nghệ Quang học (Optical) hoặc Từ tính (Magnetic):
Encoder Quang Học: Bao gồm một đĩa quay có các khe/rãnh (hoặc vạch) và một cặp cảm biến quang/LED. Khi đĩa quay, ánh sáng bị cắt hoặc đi qua các khe, tạo ra chuỗi xung Digital (HIGH/LOW) tại đầu ra.
Tín Hiệu Digital (Đầu ra Kỹ thuật số): Đây là điểm cốt lõi. Tín hiệu được tạo ra là dạng xung vuông rõ ràng. Thay vì cung cấp dải giá trị Analog cần ADC (Analog-to-Digital Converter), đầu ra Digital cung cấp các mức logic 0 hoặc 1, giúp vi điều khiển dễ dàng đếm xung và xác định:
Vị Trí: Số lượng xung đếm được tương ứng với góc quay hoặc quãng đường di chuyển.
Tốc Độ: Tần số của các xung (số xung/giây) cho biết tốc độ quay.
Hướng: Các Encoder loại Incremental (gia tăng) thường có hai kênh đầu ra (A và B) tạo ra hai chuỗi xung lệch pha nhau ($90^{\circ}$), cho phép bộ điều khiển xác định hướng quay (thuận/nghịch).
Độ phân giải và điện áp là hai thông số quan trọng nhất của Encoder. Trung tâm bảo hành viện máy tính chúng tôi tổng hợp các đặc điểm kỹ thuật tiêu chuẩn của Module Cảm biến Encoder - Tín hiệu đầu ra Kỹ thuật số:
| Đặc Tính Kỹ Thuật (Specs) | Mô Tả Chi Tiết |
| Loại Encoder | Encoder Gia Tăng (Incremental Encoder) |
| Loại Đầu Ra | Tín hiệu Digital Kênh A, Kênh B (và Kênh Z cho loại có Index) |
| Độ Phân Giải (PPR) | Thường từ $10$ đến $1000$ Xung trên mỗi Vòng quay (PPR - Pulses Per Revolution) |
| Điện Áp Hoạt Động | Phổ biến $5 \text{V}$ DC (có thể tương thích $3.3 \text{V}$ với một số phiên bản) |
| Tần Số Đáp Ứng Tối Đa | Cao, thường từ $10 \text{kHz}$ đến $100 \text{kHz}$ (tùy thuộc vào tốc độ xử lý) |
| Giao Tiếp | Kết nối trực tiếp với chân Input Digital/Interrupt của Vi Điều Khiển |
| Tốc Độ Quay Tối Đa | Tùy thuộc vào model, thường lên đến hàng ngàn vòng/phút (RPM) |
| Phương Thức Kết Nối | Trục quay hoặc bánh xe (wheel encoder) |
Độ chính xác và tuổi thọ của Encoder là tối quan trọng đối với các hệ thống điều khiển vòng kín (Closed-Loop Control). Trung tâm bảo hành viện máy tính chúng tôi cam kết chất lượng Encoder thông qua:
Kiểm Tra Độ Phân Giải: Chúng tôi kiểm tra số lượng xung đầu ra (PPR) để đảm bảo module cung cấp đúng độ chính xác góc quay đã công bố, không có hiện tượng mất xung (missing pulse) ở tốc độ cao.
Đảm Bảo Chất Lượng Tín Hiệu Digital: Kiểm tra sự sạch sẽ của tín hiệu Digital A và B, đảm bảo tín hiệu lệch pha $90^{\circ}$ rõ ràng, cho phép bộ điều khiển xác định hướng quay một cách tin cậy thông qua logic Quadrature.
Hỗ Trợ Tích Hợp Kỹ Thuật: Đội ngũ kỹ sư của chúng tôi cung cấp tư vấn chuyên sâu về việc sử dụng ngắt ngoại vi (External Interrupts) trên vi điều khiển để đếm xung Encoder, tối ưu hóa tốc độ và độ chính xác của việc đo lường.
Sự đảm bảo từ Trung tâm bảo hành viện máy tính chúng tôi giúp bạn xây dựng các hệ thống điều khiển chuyển động mạnh mẽ và chính xác.
Module Cảm biến Encoder (Digital Output) là giải pháp đo lường lý tưởng cho kỹ thuật vì những lợi ích sau:
Độ Chính Xác Cao và Tái Lặp: Encoder cung cấp phép đo lường vị trí tương đối (relative position) cực kỳ chính xác. Độ phân giải (PPR) càng cao, độ chính xác càng lớn, lý tưởng cho các ứng dụng định vị chính xác như máy cắt laser hoặc máy in 3D.
Miễn Nhiễm Tiếng Ồn (Digital Advantage): Vì đầu ra là tín hiệu Digital (xung vuông), nó ít bị ảnh hưởng bởi nhiễu điện từ và sụt áp hơn so với tín hiệu Analog, đảm bảo dữ liệu đếm xung luôn sạch và đáng tin cậy.
Xác Định Hướng Quay Dễ Dàng: Nhờ tín hiệu Quadrature (kênh A và B lệch pha), bạn có thể dễ dàng xác định hướng quay của động cơ chỉ bằng cách so sánh trạng thái của hai kênh này, thiết yếu cho các robot cần di chuyển tiến/lùi.
Tốc Độ Phản Hồi Nhanh: Khả năng tạo xung tốc độ cao cho phép đo lường tốc độ quay của động cơ trong thời gian thực (real-time), cần thiết cho các thuật toán điều khiển PID (Proportional-Integral-Derivative) để duy trì tốc độ ổn định.
Tương Thích Phổ Biến: Module Encoder Digital dễ dàng kết nối và tương thích với hầu hết các bộ điều khiển và vi xử lý phổ thông (Arduino, STM32, PIC) mà không cần thêm mạch chuyển đổi phức tạp.
Chúng tôi hiểu rằng sự tin cậy của Encoder ảnh hưởng trực tiếp đến hiệu suất của toàn bộ hệ thống. Trung tâm bảo hành viện máy tính chúng tôi xin cam kết đối với Module Cảm biến Encoder - Tín hiệu đầu ra Kỹ thuật số:
Chuyên Nghiệp: Chúng tôi cam kết cung cấp Encoder chất lượng cao, có độ phân giải chính xác và tín hiệu đầu ra rõ ràng, sắc nét. Đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ bạn mọi vấn đề từ đấu dây, lập trình ngắt cho đến giải mã tín hiệu Quadrature.
Nhanh Chóng: Quy trình kiểm tra, đóng gói và giao hàng được thực hiện với tốc độ ưu tiên. Mọi yêu cầu bảo hành hoặc hỗ trợ kỹ thuật liên quan đến chức năng Encoder sẽ được xử lý thần tốc, giúp dự án của bạn duy trì tiến độ.
Tận Tâm: Với sự tận tâm đặt lên hàng đầu, chúng tôi luôn sẵn lòng tư vấn giải pháp tối ưu nhất cho việc điều khiển chuyển động của bạn, đảm bảo bạn tận dụng được tối đa độ chính xác của Module Encoder.
Hãy chọn Module Cảm biến Encoder Digital Output từ Trung tâm bảo hành viện máy tính chúng tôi để đạt được sự chính xác vượt trội trong mọi dự án tự động hóa của bạn!
