Trong hệ thống tự động hóa, encoder không chỉ dùng để “đếm vòng quay”. Thiết bị còn cung cấp dữ liệu để PLC, biến tần, servo drive hoặc bộ điều khiển xác định tốc độ, chiều quay, vị trí tương đối và trạng thái tham chiếu của cơ cấu chuyển động.

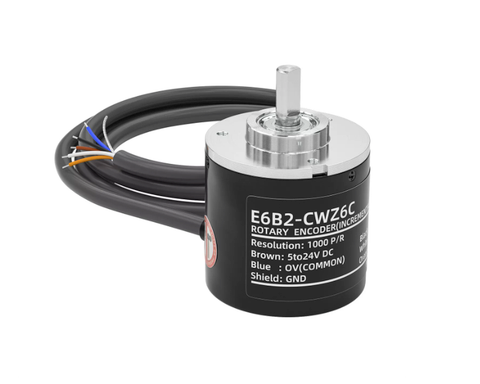

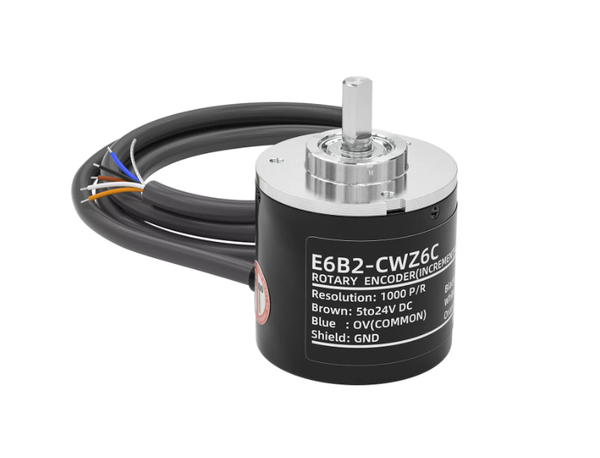

Encoder Omron E6B2-CWZ6C 1000P/R ABZ là encoder tương đối với độ phân giải 1000 xung mỗi vòng, sử dụng ba kênh tín hiệu A, B và Z. Thiết bị phù hợp với những ứng dụng cần phản hồi chuyển động có độ chính xác như máy đóng gói, máy in, băng tải, hệ thống cắt, máy dán nhãn, máy cuốn, máy CNC và thiết bị điều khiển vị trí.

Điểm cần kiểm tra quan trọng trước khi lắp không chỉ là số xung 1000P/R. Người dùng còn cần xác định đúng điện áp nguồn, loại ngõ ra NPN cực thu hở, kiểu tín hiệu mà PLC hoặc bộ điều khiển có thể nhận và kích thước trục cơ khí của thiết bị.

Ba kênh A, B, Z dùng để làm gì?

Encoder Omron E6B2-CWZ6C 1000P/R ABZ tạo ra ba tín hiệu đầu ra gồm A, B và Z. Mỗi kênh có vai trò riêng trong quá trình điều khiển chuyển động.

Kênh A và kênh B tạo xung lệch pha nhau. Bộ điều khiển dựa vào thứ tự xuất hiện của hai kênh để xác định chiều quay. Khi trục encoder quay theo một hướng, tín hiệu A có thể đi trước tín hiệu B. Khi quay ngược lại, thứ tự tín hiệu thay đổi.

Nhờ đó, PLC hoặc bộ điều khiển không chỉ biết trục đã quay bao nhiêu xung mà còn xác định được động cơ đang quay thuận hay quay nghịch.

Kênh Z thường được sử dụng làm xung chuẩn hoặc xung tham chiếu. Tín hiệu Z xuất hiện một lần trong mỗi vòng quay. Trong một số hệ thống, xung Z được dùng để xác định điểm gốc, đồng bộ chu kỳ hoặc kiểm tra vị trí quay sau khi cơ cấu hoàn thành một vòng.

Độ phân giải 1000 xung mỗi vòng có nghĩa encoder tạo ra 1000 xung trên mỗi kênh A hoặc B trong một vòng quay cơ khí. Tùy cách bộ điều khiển đếm cạnh xung, độ phân giải thực tế trong phần mềm có thể khác.

Ví dụ, nếu bộ điều khiển dùng phương pháp đếm cạnh lên của một kênh, giá trị nhận được là 1000 xung trên một vòng. Nếu bộ điều khiển đếm cả cạnh lên và cạnh xuống của hai kênh A, B, số lượng xung dùng cho tính toán có thể tăng lên.

Vì vậy, khi cài đặt PLC, HMI, biến tần hoặc servo drive, cần hiểu rõ thiết bị đang đếm tín hiệu theo chế độ nào. Nếu cài đặt sai hệ số đếm, tốc độ hiển thị, khoảng cách dịch chuyển hoặc vị trí thực tế sẽ bị sai.

Thông số kỹ thuật cần đối chiếu

Các thông tin kỹ thuật của Encoder Omron E6B2-CWZ6C 1000P/R ABZ gồm:

• Tên sản phẩm: Encoder Omron E6B2-CWZ6C 1000P/R ABZ

• Loại thiết bị: Encoder tương đối

• Độ phân giải: 1000 xung mỗi vòng

• Ký hiệu độ phân giải: 1000P/R

• Số kênh đầu ra: Ba kênh A, B và Z

• Chức năng kênh A và B: Xác định xung và chiều quay

• Chức năng kênh Z: Xung chuẩn một lần mỗi vòng

• Điện áp hoạt động: 5V đến 24V DC

• Dòng tiêu thụ tối đa: 80 mA

• Dạng ngõ ra: NPN cực thu hở

• Tần số đáp ứng tối đa: 100 kHz

• Đường kính trục: 6 mm

• Đường kính thân encoder: 40 mm

• Ứng dụng phù hợp: Đo tốc độ, vị trí, chiều quay và số vòng quay

Ngõ ra NPN cực thu hở là thông tin cần đặc biệt chú ý. Loại ngõ ra này cần được đấu nối đúng với đầu vào của PLC, mạch đếm xung hoặc bộ điều khiển. Trong một số trường hợp, cần sử dụng điện trở kéo lên VCC để tạo mức tín hiệu cao.

Không nên thay encoder bằng một model có ngõ ra PNP, Line Driver hoặc điện áp khác nếu chưa kiểm tra khả năng nhận tín hiệu của thiết bị điều khiển. Dù hình dáng và số xung tương tự, loại ngõ ra khác nhau có thể làm mạch không nhận xung hoặc gây hỏng đầu vào.

Tần số đáp ứng tối đa 100 kHz cho biết giới hạn tốc độ tín hiệu mà encoder có thể đáp ứng. Khi dùng encoder trên động cơ quay nhanh, cần tính toán tần số xung thực tế để bảo đảm không vượt quá khả năng của encoder hoặc ngõ vào tốc độ cao trên PLC.

Có thể tính tần số xung tham khảo theo công thức:

f=N×RPM60f=60N×RPM​

Trong đó, ff là tần số xung, NN là số xung mỗi vòng và RPMRPM là tốc độ quay mỗi phút.

Ví dụ, với encoder 1000 xung mỗi vòng và động cơ quay 3000 vòng mỗi phút:

f=1000×300060=50.000 Hzf=601000×3000​=50.000 Hz

Mức 50 kHz vẫn nằm trong giới hạn đáp ứng 100 kHz của encoder. Tuy nhiên, người dùng cũng cần kiểm tra khả năng nhận xung của PLC hoặc bộ điều khiển, vì không phải đầu vào nào cũng hỗ trợ tần số cao.

Lắp encoder theo hướng cơ khí và điện

Việc lắp Encoder Omron E6B2-CWZ6C 1000P/R ABZ cần bảo đảm cả hai yếu tố: trục cơ khí không bị ép lệch và tín hiệu điện không bị nhiễu.

Trục encoder có đường kính 6 mm. Trước khi lắp, cần kiểm tra trục động cơ, khớp nối hoặc cơ cấu truyền động có đúng kích thước không. Không nên ép trục encoder vào khớp nối bằng lực mạnh, dùng búa hoặc cố lắp khi trục không đồng tâm.

Encoder dễ bị ảnh hưởng nếu trục chịu lực hướng tâm hoặc lực dọc trục quá lớn. Khi động cơ quay, độ lệch đồng tâm giữa trục động cơ và trục encoder có thể tạo rung, làm mòn cơ cấu bên trong hoặc gây sai xung.

Nên dùng khớp nối mềm phù hợp để giảm tác động từ rung động và sai lệch nhỏ giữa hai trục. Khớp nối đúng loại giúp bảo vệ encoder khi cơ cấu có dao động nhẹ trong lúc vận hành.

Các bước kiểm tra trước khi cấp nguồn gồm:

• Kiểm tra trục động cơ có đúng đường kính 6 mm không

• Kiểm tra khớp nối không làm ép lệch trục encoder

• Bảo đảm thân encoder được cố định chắc chắn

• Kiểm tra dây tín hiệu không bị căng hoặc kéo mạnh

• Tránh đặt dây encoder sát dây động lực công suất lớn

• Kiểm tra điện áp cấp nằm trong khoảng 5V đến 24V DC

• Kiểm tra sơ đồ chân nguồn và tín hiệu A, B, Z

• Xác định đúng loại ngõ vào trên PLC hoặc bộ điều khiển

• Kiểm tra điện trở kéo lên nếu hệ thống yêu cầu

• Cài đặt đúng số xung mỗi vòng trên phần mềm điều khiển

• Thử quay chậm trước khi đưa hệ thống vào tốc độ cao

Dây encoder nên được đi riêng hoặc cách xa dây biến tần, dây motor, contactor và nguồn công suất lớn. Nhiễu điện từ có thể làm PLC nhận sai xung, mất xung hoặc đọc tốc độ không ổn định.

Trong môi trường có nhiều biến tần hoặc động cơ công suất cao, nên sử dụng phương án đi dây có che chắn phù hợp và nối đất đúng kỹ thuật theo thiết kế hệ thống.

FAQ và dấu hiệu encoder cần kiểm tra

PLC không đếm được xung

Cần kiểm tra nguồn cấp, dây A/B/Z, điểm chung tín hiệu và cấu hình đầu vào tốc độ cao. Với encoder NPN cực thu hở, cần kiểm tra đầu vào PLC có tương thích NPN không và điện trở kéo lên đã được đấu đúng chưa.

Động cơ quay nhưng giá trị tốc độ hiển thị bằng 0

Nguyên nhân có thể do mất tín hiệu A hoặc B, dây bị đứt, cổng đầu vào PLC chưa cấu hình đúng hoặc encoder bị lắp sai. Cần kiểm tra tín hiệu từng kênh thay vì chỉ kiểm tra nguồn.

Chiều quay trên PLC bị ngược

Có thể do đảo dây kênh A và B. Trong một số ứng dụng, chỉ cần đổi vị trí hai tín hiệu này để điều chỉnh chiều hiển thị. Tuy nhiên, cần thực hiện sau khi đã xác nhận đúng sơ đồ kết nối và yêu cầu của hệ thống.

Giá trị vị trí bị sai sau một thời gian chạy

Nguyên nhân có thể do mất xung, dây tín hiệu bị nhiễu, khớp nối trượt hoặc phần mềm cài sai hệ số đếm. Cần kiểm tra lại đường dây, vị trí cơ khí và cách bộ điều khiển xử lý tín hiệu encoder.

Encoder phát tiếng, rung hoặc nóng bất thường

Không nên tiếp tục vận hành ở tốc độ cao. Cần kiểm tra độ đồng tâm trục, khớp nối, lực ép cơ khí và vị trí lắp. Encoder có thể hỏng nếu bị va đập, chịu tải lệch hoặc chịu rung kéo dài.

Kênh Z không hoạt động

Cần kiểm tra dây Z, đầu vào PLC và phần mềm có đang sử dụng xung chuẩn không. Không phải mọi ứng dụng đều cần dùng kênh Z, nhưng nếu hệ thống có chức năng về gốc hoặc đồng bộ vòng quay, tín hiệu này cần được kiểm tra riêng.

Viện Máy Tính kiểm tra encoder và tín hiệu xung

Khi Encoder Omron E6B2-CWZ6C 1000P/R ABZ không xuất xung, PLC đếm sai, tốc độ hiển thị không ổn định, tín hiệu chiều quay bị ngược hoặc cơ cấu encoder rung bất thường, người dùng nên kiểm tra sớm.

Viện Máy Tính hỗ trợ kiểm tra nguồn cấp, dây tín hiệu A/B/Z, đầu ra NPN cực thu hở, tần số xung, khớp nối trục, tình trạng cơ khí, đầu vào PLC và cấu hình số xung trong hệ thống điều khiển.

Với lỗi PLC không nhận tín hiệu, kỹ thuật viên có thể kiểm tra điện áp nguồn, sơ đồ đấu nối, điện trở kéo lên, tín hiệu từng kênh và khả năng nhận xung của đầu vào điều khiển. Nếu giá trị vị trí hoặc tốc độ sai, quá trình kiểm tra cần đánh giá cả encoder, dây tín hiệu, khớp nối và thông số cài đặt.

Người dùng nên mang theo Encoder Omron E6B2-CWZ6C 1000P/R ABZ, hình ảnh sơ đồ dây, thông tin PLC hoặc bộ điều khiển đang sử dụng và video biểu hiện lỗi. Có thể gửi trước thông tin qua hotline/Zalo 0967891080 để việc xác định tình trạng ban đầu thuận tiện hơn.

Lời kết

Encoder Omron E6B2-CWZ6C 1000P/R ABZ là encoder tương đối 1000 xung mỗi vòng, phù hợp với hệ thống cần theo dõi tốc độ, chiều quay và vị trí tương đối. Ba kênh A, B, Z hỗ trợ nhiều ứng dụng điều khiển chuyển động trong sản xuất, đóng gói, in ấn và quản lý băng tải.

Để thiết bị hoạt động ổn định, cần chọn đúng loại ngõ ra NPN, cấp nguồn trong dải điện áp phù hợp, lắp trục đúng đồng tâm, tránh nhiễu dây tín hiệu và cài đặt đúng số xung trong PLC hoặc bộ điều khiển.
