FNIRSI DPS-150 – Bộ nguồn DC điều chỉnh 30V 5A

FNIRSI DPS-150 là bộ nguồn DC điều chỉnh điện áp và dòng điện, phù hợp cho sửa chữa điện tử, kiểm tra bo mạch, cấp nguồn thử nghiệm cho module, cảm biến, thiết bị IoT và các dự án kỹ thuật. Thiết bị cho phép điều chỉnh điện áp đầu ra từ 0–30V, dòng điện từ 0–5A và công suất đầu ra tối đa 150W.

Điểm đáng chú ý của FNIRSI DPS-150 là thiết kế gọn, màn hình IPS bốn chữ số có thể xoay, khả năng thiết lập điện áp và dòng điện chính xác, hỗ trợ CC/CV và có thể lưu thông số thường dùng. Đây là lựa chọn phù hợp cho bàn kỹ thuật nhỏ, người làm điện tử, thợ sửa chữa và người cần nguồn DC linh hoạt khi di chuyển.

Nguồn DC linh hoạt cho sửa chữa và thử nghiệm

FNIRSI DPS-150 hỗ trợ cấp nguồn DC ổn định cho nhiều thiết bị điện tử. Người dùng có thể đặt trước mức điện áp và giới hạn dòng điện trước khi kết nối với bo mạch, từ đó giảm nguy cơ cấp nguồn quá mức hoặc làm hư linh kiện.

Thiết bị phù hợp cho các nhu cầu:

• Cấp nguồn cho bo mạch điện tử.

• Kiểm tra điện thoại, máy tính bảng và thiết bị cầm tay.

• Cấp nguồn thử cho module Arduino, ESP, Raspberry Pi.

• Kiểm tra mạch sạc và mạch nguồn.

• Kiểm tra relay, cảm biến, motor DC nhỏ và mạch điều khiển.

• Kiểm tra thiết bị sử dụng điện áp 3,3V, 5V, 9V, 12V, 19V hoặc 24V.

• Kiểm tra bo mạch camera, router, modem và thiết bị mạng.

• Theo dõi dòng tiêu thụ khi cấp nguồn cho thiết bị.

• Kiểm tra dấu hiệu chập nguồn hoặc rò điện trên bo mạch.

• Hỗ trợ thực hành điện tử và thử nghiệm dự án cá nhân.

• Cấp nguồn cho thiết bị cần giới hạn dòng.

• Lưu các mức điện áp và dòng điện thường xuyên sử dụng.

Ví dụ, khi kiểm tra một bo mạch dùng nguồn 5V, người dùng có thể đặt mức điện áp 5V và giới hạn dòng thấp trước khi cấp nguồn. Nếu dòng tiêu thụ tăng bất thường, cần ngắt đầu ra và kiểm tra mạch thay vì tiếp tục tăng giới hạn dòng.

Màn hình IPS xoay và thông số kỹ thuật

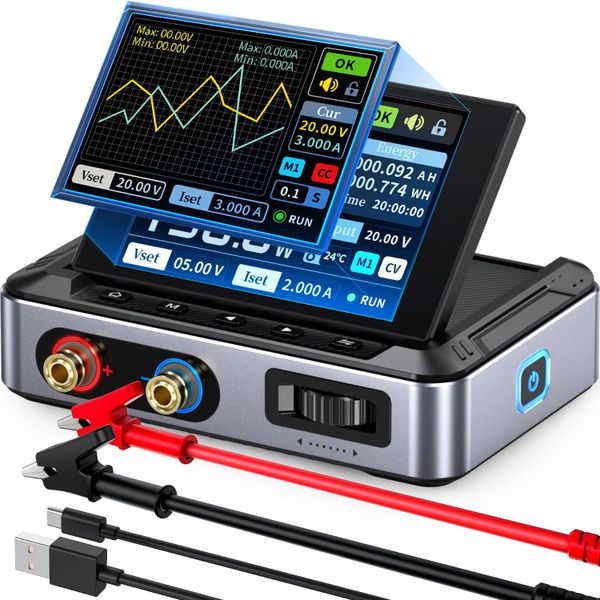

FNIRSI DPS-150 có màn hình IPS 2,8 inch độ phân giải 320 × 240 pixel. Màn hình hiển thị điện áp, dòng điện, công suất, trạng thái đầu ra và các thông số vận hành cần thiết.

Thiết kế màn hình có thể xoay 90 độ, giúp người dùng quan sát thuận tiện hơn khi đặt bộ nguồn trên bàn hoặc gắn trong các vị trí sử dụng khác nhau. Màn hình hỗ trợ hiển thị dạng số và theo dõi thông số trực quan.

Thiết bị hỗ trợ chế độ CC và CV. Chế độ CV giúp duy trì điện áp đã cài đặt, trong khi chế độ CC hỗ trợ giới hạn dòng điện khi tải vượt mức dòng thiết lập. Đây là tính năng quan trọng khi cấp nguồn cho bo mạch chưa rõ tình trạng hoặc linh kiện nhạy cảm.

Các thông số cơ bản của FNIRSI DPS-150 gồm:

• Model: FNIRSI DPS-150.

• Loại thiết bị: Bộ nguồn DC điều chỉnh.

• Điện áp đầu ra: 0–30V.

• Dòng điện đầu ra: 0–5A.

• Công suất đầu ra tối đa: 150W.

• Độ phân giải điện áp: 0,01V.

• Độ phân giải dòng điện: 0,001A.

• Chế độ vận hành: CC và CV.

• Độ gợn điện áp: Dưới 20mV.

• Màn hình: IPS 2,8 inch, bốn chữ số.

• Độ phân giải màn hình: 320 × 240 pixel.

• Khả năng xoay màn hình: 90 độ.

• Số nhóm thông số cài đặt trước: 6 nhóm.

• Nguồn đầu vào: DC 5V–32V.

• Hỗ trợ nguồn đầu vào: PD, QC và nguồn DC.

• Cổng cấp nguồn: USB-C và cổng DC.

• Kết nối máy tính: Hỗ trợ điều chỉnh thông số qua máy tính.

• Bảo vệ: Quá áp, quá dòng, thấp áp, quá công suất, quá nhiệt, ngắn mạch và đảo cực.

• Kích thước: Khoảng 106 × 76 × 28 mm.

• Trọng lượng: Khoảng 178 g.

• Nhiệt độ hoạt động: 0–40°C.

FNIRSI DPS-150 cần nguồn đầu vào DC hoặc nguồn sạc PD/QC phù hợp để vận hành. Không cắm trực tiếp thiết bị vào nguồn điện AC 220V vì có thể gây hư hỏng nghiêm trọng.

Lưu ý sử dụng và nguyên nhân hư hỏng

Trước khi kết nối thiết bị cần cấp nguồn, luôn kiểm tra điện áp định mức, cực dương, cực âm và dòng điện tối đa mà thiết bị có thể chịu được. Không cấp nguồn cho bo mạch khi chưa xác định rõ điện áp sử dụng.

Khi kiểm tra bo mạch chưa rõ tình trạng, nên bắt đầu với mức dòng thấp. Sau đó quan sát dòng tiêu thụ trên màn hình trước khi tăng giới hạn dòng nếu cần. Không nên đặt mức 5A ngay từ đầu đối với bo mạch nhỏ hoặc thiết bị điện tử nhạy cảm.

Một số lưu ý quan trọng:

• Chỉ dùng nguồn đầu vào DC 5V–32V phù hợp.

• Không đấu trực tiếp nguồn AC 220V vào thiết bị.

• Kiểm tra đúng cực dương và cực âm trước khi cấp đầu ra.

• Tắt đầu ra trước khi thay đổi dây đấu nối.

• Không để hai đầu dây đầu ra chạm nhau.

• Không sử dụng dây nguồn bị hở, đứt hoặc lỏng đầu cắm.

• Không che kín khe tản nhiệt khi thiết bị hoạt động ở tải cao.

• Không dùng ở nơi ẩm, nóng hoặc có hóa chất ăn mòn.

• Không để thiết bị rơi, va đập hoặc bị đè vật nặng.

• Không tự tháo pin, mạch nguồn hoặc linh kiện bên trong.

• Không sử dụng cổng USB-C bị lỏng, oxy hóa hoặc nóng bất thường.

• Rút nguồn đầu vào khi không sử dụng trong thời gian dài.

Một số nguyên nhân thường làm FNIRSI DPS-150 gặp lỗi gồm:

• Cấp nguồn đầu vào vượt quá dải điện áp cho phép.

• Cắm trực tiếp nguồn AC 220V vào cổng cấp nguồn DC.

• Đấu ngược cực nguồn đầu vào hoặc đầu ra.

• Làm chập hai đầu dây đầu ra.

• Sử dụng nguồn PD, QC hoặc adapter DC không ổn định.

• Dùng dây USB-C, dây DC hoặc đầu cắm bị hỏng.

• Cấp tải vượt quá 150W trong thời gian dài.

• Để thiết bị hoạt động trong môi trường quá nóng.

• Bụi bẩn làm ảnh hưởng cổng kết nối hoặc khả năng tản nhiệt.

• Núm điều chỉnh, nút bấm hoặc màn hình bị ảnh hưởng sau va đập.

• Cổng USB-C, cổng DC hoặc đầu ra banana bị lỏng.

• Lỗi kết nối máy tính hoặc lỗi thông số sau khi cập nhật không đúng cách.

• Tự tháo máy hoặc thay linh kiện khi không có kỹ thuật phù hợp.

Nếu thiết bị không lên nguồn, không điều chỉnh được điện áp, không giới hạn được dòng, màn hình không hiển thị, đầu ra không ổn định, báo lỗi liên tục hoặc nóng bất thường, nên ngừng sử dụng để kiểm tra.

Kiểm tra và sửa FNIRSI DPS-150 tại Viện Máy Tính

Khi FNIRSI DPS-150 không lên nguồn, không nhận nguồn PD/QC, không nhận sạc USB-C, không có điện áp đầu ra, không điều chỉnh được dòng điện, màn hình IPS không hiển thị, nút điều khiển bị lỗi, cổng DC lỏng hoặc thiết bị báo lỗi bảo vệ liên tục, hãy mang trực tiếp thiết bị đến Viện Máy Tính để kiểm tra.

Viện Máy Tính hỗ trợ kiểm tra, sửa chữa và hỗ trợ kỹ thuật cho bộ nguồn DC, thiết bị đo kiểm, thiết bị điện tử và phụ kiện kỹ thuật. Kỹ thuật viên kiểm tra cổng USB-C, cổng DC, mạch nguồn đầu vào, đầu ra DC, màn hình IPS, nút điều khiển, mạch CC/CV, đầu cọc banana, khả năng giới hạn dòng, mạch bảo vệ, khả năng kết nối máy tính và độ ổn định điện áp đầu ra.

Quá trình kiểm tra và sửa chữa được thực hiện tại Viện Máy Tính. Khách hàng có thể ngồi xem trực tiếp quá trình kỹ thuật viên kiểm tra và xử lý thiết bị.

Khi mang FNIRSI DPS-150 đến kiểm tra, nên đem theo cáp USB-C, nguồn PD hoặc QC đang sử dụng, adapter DC, dây cấp nguồn đầu ra, đầu kẹp cá sấu và thiết bị cần cấp nguồn nếu có. Việc mang đủ phụ kiện giúp kỹ thuật viên xác định lỗi do bộ nguồn, dây kết nối, nguồn đầu vào hoặc thiết bị tải.

Kết luận

FNIRSI DPS-150 là bộ nguồn DC nhỏ gọn, phù hợp cho người cần điều chỉnh điện áp từ 0–30V, dòng điện từ 0–5A và kiểm soát công suất đầu ra đến 150W. Màn hình IPS xoay, độ phân giải điều chỉnh nhỏ, chế độ CC/CV, sáu nhóm thông số cài đặt trước và khả năng dùng nguồn PD/QC/DC giúp thiết bị linh hoạt trong nhiều công việc kỹ thuật.

Để thiết bị hoạt động ổn định, cần sử dụng nguồn đầu vào DC phù hợp, không cắm trực tiếp điện 220V, kiểm tra cực tính trước khi cấp đầu ra, giới hạn dòng đúng mức và không dùng quá tải. Khi bộ nguồn có dấu hiệu lỗi điện áp, lỗi màn hình, lỗi cổng sạc hoặc đầu ra không ổn định, không nên tiếp tục dùng để cấp nguồn cho bo mạch quan trọng.

Nếu FNIRSI DPS-150 gặp lỗi nguồn, lỗi đầu ra, lỗi điều chỉnh dòng, lỗi màn hình hoặc lỗi cổng USB-C, mang trực tiếp thiết bị đến Viện Máy Tính để kiểm tra, sửa chữa và hỗ trợ kỹ thuật.
