FP50R12N2T7B19BPSA1

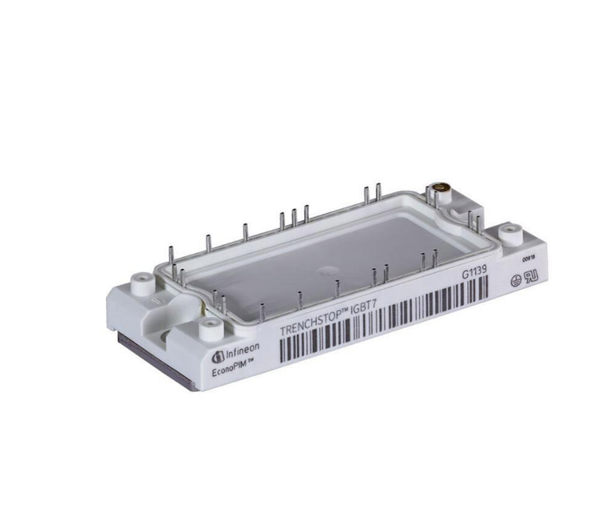

Đây là module IGBT công suất EconoPIM™ 2 của Infineon, được thiết kế cho các ứng dụng điện công nghiệp như biến tần, điều khiển động cơ và hệ thống servo. Module tích hợp IGBT7 TRENCHSTOP™, diode Emitter Controlled 7 và cảm biến nhiệt NTC.

IGBT công suất 1200V – 50A

Module có điện áp VCES 1200V và dòng collector danh định 50A, phù hợp với các hệ thống chuyển đổi công suất yêu cầu khả năng chịu điện áp và dòng điện cao. Dòng cực đại ICRM đạt 100A theo datasheet.

Công nghệ TRENCHSTOP™ IGBT7

Sản phẩm sử dụng công nghệ TRENCHSTOP™ IGBT7, được tối ưu nhằm giảm điện áp bão hòa VCE(sat) và tổn hao khi chuyển mạch. VCE(sat) điển hình được Infineon công bố ở mức khoảng 1,5V.

Tích hợp diode và cảm biến nhiệt

Bên cạnh IGBT, module tích hợp Emitter Controlled 7 diode cùng NTC thermistor để hỗ trợ giám sát nhiệt độ trong hệ thống công suất.

Thiết kế tích hợp giúp giảm số lượng linh kiện rời và thuận tiện hơn khi xây dựng các bộ biến đổi công suất.

Khả năng chịu nhiệt

Module được thiết kế cho hoạt động với nhiệt độ tiếp giáp lên đến 175°C, phù hợp với những hệ thống công suất có yêu cầu vận hành ở điều kiện nhiệt cao.

Ứng dụng

FP50R12N2T7B19BPSA1 phù hợp cho các hệ thống như:

• Biến tần phụ trợ
• Bộ điều khiển động cơ
• Motor drive công nghiệp
• Servo drive và servo control
• Hệ thống HVAC
• Thiết bị chuyển đổi công suất

Infineon cũng liệt kê các ứng dụng như motor drive, servo drive và điều khiển HVAC cho dòng EconoPIM™ 2 này.

Thiết kế EconoPIM™ 2

Module có kích thước khoảng 107,5 × 45 mm, sử dụng đế đồng giúp cải thiện khả năng truyền và tản nhiệt. Package thuộc dòng AG-ECONO2B và được thiết kế để lắp đặt dạng chassis.

Thông số nổi bật

• Thương hiệu: Infineon Technologies
• Mã sản phẩm: FP50R12N2T7B19BPSA1
• Loại: Module IGBT công suất
• Dòng: EconoPIM™ 2
• Điện áp VCES: 1200V
• Dòng collector: 50A
• Dòng ICRM: 100A
• Công nghệ: TRENCHSTOP™ IGBT7
• Diode: Emitter Controlled 7
• Cảm biến nhiệt: NTC
• VCE(sat): khoảng 1,5V
• Nhiệt độ tiếp giáp: -40°C đến 175°C
• Package: AG-ECONO2B
• Ứng dụng: Biến tần, motor drive, servo drive và HVAC
