FP75R12N2T7B19BPSA1

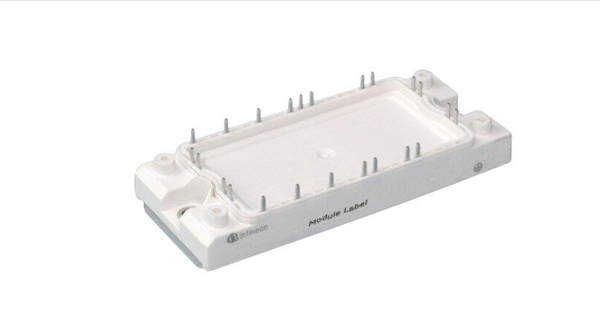

Đây là module IGBT công suất EconoPIM™ 2 của Infineon, được thiết kế cho các hệ thống điều khiển và chuyển đổi công suất công nghiệp. Module tích hợp IGBT7 TRENCHSTOP™, diode Emitter Controlled 7 và thermistor NTC, phù hợp với các ứng dụng yêu cầu công suất và độ tin cậy cao.

IGBT công suất 1200V – 75A

Module có điện áp VCES 1200V và dòng collector danh định 75A. Giá trị VCE(sat) điển hình ở 25°C là khoảng 1,55V, giúp cân bằng giữa tổn hao dẫn điện và hiệu suất chuyển mạch.

Công nghệ TRENCHSTOP™ IGBT7

Sản phẩm sử dụng công nghệ TRENCHSTOP™ IGBT7, được Infineon phát triển nhằm đạt tổn hao chuyển mạch thấp và mật độ công suất cao.

Thiết kế cho phép module hoạt động quá tải với nhiệt độ tiếp giáp lên đến 175°C, phù hợp với các hệ thống công nghiệp yêu cầu khả năng vận hành ổn định.

Tích hợp diode và NTC

Bên cạnh các IGBT, module tích hợp Emitter Controlled 7 diode và NTC thermistor. Việc tích hợp các thành phần này giúp đơn giản hóa thiết kế mạch công suất và hỗ trợ theo dõi nhiệt độ trong quá trình vận hành.

Thiết kế EconoPIM™ 2

Module thuộc dòng EconoPIM™ 2, có kích thước khoảng 107,5 × 45 mm và sử dụng package AG-ECONO2B. Đế đồng được sử dụng để hỗ trợ truyền nhiệt và nâng cao khả năng tản nhiệt của module.

Ứng dụng công nghiệp

FP75R12N2T7B19BPSA1 phù hợp với các hệ thống như:

• Biến tần công nghiệp
• Điều khiển động cơ
• Motor drive
• Servo drive
• Hệ thống HVAC
• Bộ chuyển đổi công suất

Infineon xác định dòng sản phẩm này cho các ứng dụng motor drive, servo drive và hệ thống HVAC thương mại.

Thông số nổi bật

• Thương hiệu: Infineon Technologies
• Mã sản phẩm: FP75R12N2T7B19BPSA1
• Loại: Module IGBT công suất
• Dòng sản phẩm: EconoPIM™ 2
• Điện áp VCES: 1200V
• Dòng collector: 75A
• VCE(sat) điển hình: 1,55V
• Công nghệ: TRENCHSTOP™ IGBT7
• Diode: Emitter Controlled 7
• Cảm biến nhiệt: NTC
• Nhiệt độ tiếp giáp: -40°C đến 175°C
• Package: AG-ECONO2B
• Kích thước: 107,5 × 45 mm
• Ứng dụng: Motor drive, servo drive, biến tần và HVAC
