Gigabyte Z790 Eagle AX WiFi Rev 1.0 – DDR5, PCIe 5.0, Wi-Fi 6E

Gigabyte Z790 Eagle AX WiFi Rev 1.0 – DDR5, PCIe 5.0, Wi-Fi 6E

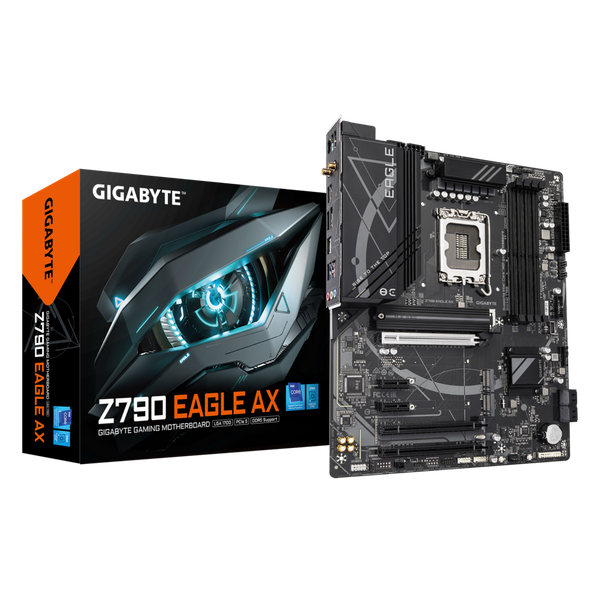

Gigabyte Z790 Eagle AX WiFi Rev 1.0 là mẫu mainboard ATX sử dụng chipset Intel Z790 và socket LGA1700, hỗ trợ CPU Intel Core thế hệ 12, 13 và 14. Sản phẩm được trang bị 4 khe RAM DDR5, khe PCIe 5.0 x16, ba khe M.2 PCIe 4.0, mạng LAN 2.5GbE và Wi-Fi 6E.

Với hệ thống kết nối đa dạng, khả năng hỗ trợ bộ nhớ dung lượng lớn và thiết kế phù hợp cho nhiều cấu hình hiệu năng cao, Gigabyte Z790 Eagle AX WiFi Rev 1.0 có thể được sử dụng cho PC gaming, máy làm việc đa nhiệm, workstation đồ họa hoặc hệ thống sáng tạo nội dung.

Mainboard Gigabyte Z790 Eagle AX WiFi Rev 1.0 – nền tảng Intel Z790 cho PC hiện đại

Một mainboard không chỉ được đánh giá qua chipset hay socket mà còn ở khả năng kết nối, mở rộng và vận hành ổn định trong thực tế. Gigabyte Z790 Eagle AX WiFi Rev 1.0 kết hợp nền tảng Intel Z790 với bộ nhớ DDR5, PCIe 5.0, Wi-Fi 6E và mạng LAN 2.5GbE.

Thiết kế này giúp người dùng xây dựng hệ thống sử dụng CPU Intel thế hệ mới, card đồ họa hiệu năng cao, nhiều ổ SSD NVMe và các thiết bị ngoại vi tốc độ cao.

Chipset Z790 cũng hỗ trợ ép xung CPU dòng K và tinh chỉnh bộ nhớ thông qua XMP, phù hợp với người dùng muốn khai thác thêm hiệu năng từ hệ thống.

Thông số kỹ thuật Gigabyte Z790 Eagle AX WiFi Rev 1.0

• Thương hiệu: Gigabyte.

• Model: Z790 Eagle AX.

• Phiên bản PCB: Rev 1.0.

• Chipset: Intel Z790 Express.

• Socket CPU: LGA1700.

• CPU hỗ trợ: Intel Core thế hệ 14, 13, 12, Pentium Gold và Celeron.

• Kích thước mainboard: ATX, 30,5 × 24,4cm.

• Bộ nhớ: 4 khe DDR5 DIMM.

• Dung lượng RAM tối đa: 256GB.

• Tốc độ bộ nhớ: Lên đến DDR5-7600 theo cấu hình hỗ trợ và ép xung.

• Khe card đồ họa chính: 1 × PCIe 5.0 x16.

• Khe mở rộng bổ sung: 1 × PCIe 4.0 x4, 1 × PCIe 3.0 x1 và 2 × PCIe 3.0 x1.

• Khe M.2: 3 khe, hỗ trợ SSD PCIe 4.0; một khe hỗ trợ thêm M.2 SATA.

• SATA: 4 cổng SATA 6Gb/s.

• Mạng dây: Realtek 2.5GbE LAN.

• Wi-Fi: Wi-Fi 6E 802.11ax.

• Bluetooth: Bluetooth 5.3.

• Âm thanh: Realtek Audio CODEC, hỗ trợ âm thanh 2/4/5.1/7.1 kênh.

• Cổng xuất hình: 1 × HDMI và 1 × DisplayPort.

• USB phía sau: USB Type-C 10Gb/s, USB 3.2 Gen 2 Type-A, USB 3.2 Gen 1 và USB 2.0.

• Tính năng hỗ trợ: Q-Flash Plus, Smart Fan 6, GIGABYTE Control Center, XMP và RGB Fusion.

Socket LGA1700 hỗ trợ Intel Core thế hệ 12, 13 và 14

Gigabyte Z790 Eagle AX WiFi Rev 1.0 sử dụng socket LGA1700, tương thích với bộ xử lý Intel Core thế hệ 12, 13 và 14. Ngoài ra, mainboard cũng hỗ trợ một số dòng Intel Pentium Gold và Celeron sử dụng cùng nền tảng.

Người dùng có thể kết hợp mainboard với nhiều dòng CPU khác nhau:

• Intel Core i3 cho máy tính phổ thông và gaming cơ bản.

• Intel Core i5 cho PC gaming và làm việc đa nhiệm.

• Intel Core i7 cho hệ thống xử lý tác vụ nặng.

• Intel Core i9 cho workstation, render và các cấu hình hiệu năng cao.

• Intel Pentium Gold hoặc Celeron cho hệ thống văn phòng và nhu cầu cơ bản.

Với CPU Intel thế hệ 14, người dùng cần kiểm tra phiên bản BIOS trước khi lắp đặt. Trong một số trường hợp, việc cập nhật BIOS có thể cần thiết để mainboard nhận diện và vận hành ổn định với CPU mới.

Chipset Intel Z790 hỗ trợ ép xung CPU và RAM

Chipset Intel Z790 thuộc nhóm chipset cao cấp cho nền tảng LGA1700. Khi kết hợp với CPU Intel có hậu tố K hoặc KF, người dùng có thể điều chỉnh xung nhịp, điện áp và giới hạn công suất tùy theo khả năng của CPU, hệ thống VRM và tản nhiệt.

Ngoài ép xung CPU, mainboard còn hỗ trợ cấu hình XMP cho bộ nhớ DDR5. Người dùng có thể kích hoạt profile XMP trong BIOS để RAM hoạt động ở mức tốc độ cao hơn thông số mặc định.

Hiệu quả ép xung thực tế còn phụ thuộc vào:

• Chất lượng CPU.

• Khả năng của bộ nhớ.

• Nhiệt độ hệ thống.

• Bộ nguồn.

• Thiết lập điện áp.

• Khả năng tản nhiệt VRM.

• Phiên bản BIOS.

• Luồng khí bên trong case.

Không nên áp dụng một mức điện áp hoặc xung nhịp cố định cho mọi cấu hình. Sau khi điều chỉnh, cần kiểm tra độ ổn định bằng các bài kiểm tra phù hợp.

4 khe DDR5 hỗ trợ tối đa 256GB RAM

Gigabyte Z790 Eagle AX WiFi Rev 1.0 được trang bị 4 khe DDR5 DIMM, hỗ trợ bộ nhớ hai kênh và dung lượng tối đa lên đến 256GB. Mainboard hỗ trợ các module DDR5 không ECC unbuffered và có khả năng sử dụng profile XMP.

Tốc độ bộ nhớ có thể đạt mức DDR5-7600 theo cấu hình CPU, loại RAM, số lượng module và thiết lập XMP. Tốc độ thực tế có thể thay đổi khi sử dụng bốn thanh RAM hoặc các kit có dung lượng cao.

Khi lắp RAM, người dùng nên:

• Ưu tiên sử dụng kit RAM đồng bộ.

• Lắp hai thanh vào đúng khe theo hướng dẫn của mainboard.

• Kiểm tra danh sách bộ nhớ tương thích.

• Kích hoạt XMP sau khi hệ thống khởi động ổn định.

• Kiểm tra lỗi RAM nếu máy không boot hoặc thường xuyên treo.

• Không trộn nhiều kit RAM khác nhau nếu không cần thiết.

Dung lượng RAM lớn phù hợp với các hệ thống chạy máy ảo, chỉnh sửa video, thiết kế đồ họa, lập trình hoặc xử lý nhiều ứng dụng cùng lúc.

PCIe 5.0 x16 dành cho card đồ họa và thiết bị mở rộng

Khe PCIe x16 chính trên Gigabyte Z790 Eagle AX WiFi Rev 1.0 hỗ trợ chuẩn PCIe 5.0 và kết nối trực tiếp với CPU. Khe này phù hợp để lắp card đồ họa hiệu năng cao hoặc thiết bị mở rộng tương thích.

PCIe 5.0 cung cấp băng thông cao hơn PCIe 4.0, tạo nền tảng cho các card đồ họa và thiết bị mở rộng thế hệ mới. Khi lắp một card đồ họa duy nhất, nên sử dụng khe PCIEX16 chính để bảo đảm thiết bị hoạt động đúng giao tiếp.

Mainboard cũng có các khe mở rộng bổ sung:

• 1 khe PCIe 4.0 x16 chạy ở x4.

• 1 khe PCIe 3.0 x16 chạy ở x1.

• 2 khe PCIe 3.0 x1.

Các khe này có thể sử dụng cho card âm thanh, card mạng, card mở rộng USB, card capture hoặc các thiết bị PCIe khác.

3 khe M.2 PCIe 4.0 cho hệ thống lưu trữ tốc độ cao

Gigabyte Z790 Eagle AX WiFi Rev 1.0 có 3 khe M.2, hỗ trợ SSD chuẩn PCIe 4.0. Một trong các khe M.2 có thể hỗ trợ cả SSD M.2 SATA và SSD PCIe 4.0 tùy theo loại thiết bị được lắp.

Cấu hình lưu trữ gồm:

• 1 khe M.2 kết nối với CPU, hỗ trợ PCIe 4.0 x4 hoặc x2.

• 1 khe M.2 kết nối với chipset, hỗ trợ PCIe 4.0 x4 hoặc x2.

• 1 khe M.2 hỗ trợ SSD M.2 SATA và PCIe 4.0.

• 4 cổng SATA 6Gb/s.

Ba khe M.2 giúp người dùng bố trí riêng ổ hệ điều hành, ổ cài phần mềm và ổ lưu trữ dữ liệu. Mainboard cũng hỗ trợ nhiều cấu hình RAID cho thiết bị NVMe và SATA, tùy theo nhu cầu sử dụng.

Trước khi lắp SSD, cần kiểm tra:

• Chuẩn giao tiếp của ổ M.2.

• Kích thước SSD, phổ biến là 2280.

• Vị trí khe M.2.

• Khả năng chia sẻ băng thông với cổng SATA.

• Tấm tản nhiệt M.2 nếu có.

• Phiên bản BIOS và thiết lập boot.

Mạng LAN 2.5GbE cho gaming, truyền dữ liệu và NAS

Mainboard sử dụng chip mạng Realtek 2.5GbE LAN, hỗ trợ tốc độ kết nối 2,5Gbps, 1Gbps và 100Mbps tùy theo thiết bị mạng và hệ thống dây dẫn.

Kết nối 2.5GbE phù hợp với:

• Chơi game trực tuyến.

• Truyền dữ liệu giữa các máy tính.

• Sao lưu dữ liệu lên NAS.

• Streaming.

• Làm việc với file dung lượng lớn.

• Kết nối mạng nội bộ tốc độ cao.

Tốc độ thực tế phụ thuộc vào modem, router, switch, dây mạng, thiết bị đầu cuối và chất lượng hạ tầng mạng. Việc sử dụng mainboard có LAN 2.5GbE không tự động làm đường truyền Internet đạt 2,5Gbps nếu gói mạng hoặc thiết bị mạng không hỗ trợ.

Wi-Fi 6E và Bluetooth 5.3

Gigabyte Z790 Eagle AX WiFi Rev 1.0 được trang bị Wi-Fi 6E 802.11ax, hỗ trợ các băng tần 2,4GHz, 5GHz và 6GHz. Băng tần 6GHz có thể giúp giảm tình trạng nhiễu trong môi trường có nhiều thiết bị không dây, nhưng cần router và thiết bị đầu cuối tương thích.

Wi-Fi 6E phù hợp với:

• Chơi game qua mạng không dây.

• Streaming và họp trực tuyến.

• Truyền dữ liệu trong mạng nội bộ.

• Sử dụng PC ở vị trí khó đi dây mạng.

• Kết nối nhiều thiết bị không dây.

Mainboard cũng hỗ trợ Bluetooth 5.3, có thể sử dụng cho tai nghe, bàn phím, chuột, tay cầm chơi game và các thiết bị ngoại vi khác.

Ăng-ten Wi-Fi cần được lắp đúng vào hai đầu nối phía sau mainboard. Vị trí đặt ăng-ten cũng ảnh hưởng đến chất lượng tín hiệu, độ ổn định và phạm vi kết nối.

Âm thanh Realtek hỗ trợ tối đa 7.1 kênh

Gigabyte Z790 Eagle AX WiFi Rev 1.0 sử dụng Realtek Audio CODEC, hỗ trợ nhiều cấu hình âm thanh gồm 2 kênh, 4 kênh, 5.1 kênh và 7.1 kênh.

Hệ thống âm thanh phù hợp với:

• Gaming.

• Xem phim.

• Nghe nhạc.

• Học tập trực tuyến.

• Họp và làm việc từ xa.

• Kết nối loa máy tính hoặc tai nghe.

Mainboard có các cổng âm thanh phía sau và hỗ trợ S/PDIF Out thông qua đầu kết nối nội bộ. Chất lượng âm thanh thực tế còn phụ thuộc vào thiết bị loa, tai nghe, driver và cách thiết lập âm thanh trong hệ điều hành.

USB Type-C 10Gb/s và nhiều cổng kết nối

Mainboard cung cấp nhiều cổng USB để kết nối thiết bị ngoại vi và phụ kiện lưu trữ.

Các cổng phía sau gồm:

• 1 cổng USB Type-C hỗ trợ USB 3.2 Gen 2.

• 1 cổng USB 3.2 Gen 2 Type-A.

• 4 cổng USB 3.2 Gen 1.

• 2 cổng USB 2.0/1.1.

• 1 cổng PS/2 cho bàn phím hoặc chuột.

• 1 cổng LAN RJ-45.

• 2 đầu nối ăng-ten Wi-Fi.

• 1 cổng HDMI.

• 1 cổng DisplayPort.

• 3 cổng âm thanh.

Mainboard cũng có đầu cắm USB Type-C phía trước hỗ trợ USB 3.2 Gen 1 để kết nối với cổng USB-C trên mặt trước case. Khi sử dụng case có USB-C front panel, cần kiểm tra dây kết nối và vị trí header trên mainboard.

HDMI và DisplayPort hỗ trợ xuất hình

Gigabyte Z790 Eagle AX WiFi Rev 1.0 được trang bị một cổng HDMI và một cổng DisplayPort ở mặt sau. Các cổng này sử dụng đồ họa tích hợp trong CPU Intel nếu bộ xử lý có iGPU.

Cổng HDMI hỗ trợ độ phân giải tối đa 4096 × 2160 ở 60Hz, trong khi DisplayPort hỗ trợ tối đa 4096 × 2304 ở 60Hz theo thông số của mainboard.

Khả năng xuất hình thực tế còn phụ thuộc vào:

• CPU đang sử dụng.

• Việc CPU có tích hợp đồ họa hay không.

• Màn hình và cáp kết nối.

• Phiên bản driver đồ họa.

• Thiết lập độ phân giải và tần số quét.

Khi sử dụng card đồ họa rời, màn hình nên được kết nối trực tiếp vào cổng xuất hình trên card để khai thác hiệu năng đồ họa của GPU.

Thiết kế nguồn và Smart Fan 6

Mainboard được trang bị thiết kế VRM kỹ thuật số 12+1+1 phase, hỗ trợ cấp nguồn cho CPU và các thành phần quan trọng trên bo mạch. Khả năng vận hành thực tế còn phụ thuộc vào CPU, mức công suất, nhiệt độ VRM và airflow bên trong case.

Smart Fan 6 hỗ trợ theo dõi nhiều cảm biến nhiệt độ và điều khiển các đầu cắm quạt. Người dùng có thể thiết lập tốc độ quạt theo nhiệt độ CPU, chipset, VRM hoặc các khu vực khác trong hệ thống.

Các tính năng điều khiển quạt giúp:

• Giảm tốc độ quạt khi máy nhàn rỗi.

• Tăng tốc khi CPU chịu tải.

• Điều chỉnh quạt theo nhiệt độ hệ thống.

• Hỗ trợ chế độ dừng quạt ở mức tải thấp nếu phần cứng tương thích.

• Kiểm soát quạt tản nhiệt CPU, quạt case và bơm tản nhiệt nước.

Việc bố trí quạt hút và quạt xả hợp lý vẫn rất quan trọng, đặc biệt khi sử dụng CPU có mức tiêu thụ điện cao.

Q-Flash Plus hỗ trợ cập nhật BIOS

Q-Flash Plus cho phép cập nhật BIOS thông qua cổng USB và nút bấm riêng trên mainboard mà không cần lắp CPU, RAM hoặc card đồ họa trong một số quy trình được hỗ trợ.

Tính năng này hữu ích khi:

• Mainboard cần nhận diện CPU thế hệ mới.

• BIOS hiện tại chưa hỗ trợ bộ xử lý đang sử dụng.

• Hệ thống không thể khởi động vào BIOS.

• Người dùng muốn cập nhật firmware trước khi cài đặt hệ điều hành.

Khi cập nhật BIOS, cần sử dụng đúng tệp dành cho model và phiên bản mainboard. Không nên ngắt điện hoặc tháo USB trong quá trình cập nhật vì có thể khiến BIOS bị lỗi.

RGB Fusion và khả năng đồng bộ thiết bị

Gigabyte Z790 Eagle AX WiFi Rev 1.0 hỗ trợ các đầu cắm RGB addressable để kết nối dải LED hoặc quạt có đèn tương thích. Người dùng có thể điều khiển hiệu ứng ánh sáng thông qua phần mềm hỗ trợ của Gigabyte.

Hệ thống có thể kết hợp với:

• Dải LED 5V addressable.

• Quạt case có đầu cắm LED tương thích.

• Tản nhiệt CPU có đèn.

• Phụ kiện trang trí bên trong case.

Cần phân biệt đầu cắm LED 5V addressable và đầu RGB 12V trước khi kết nối. Cắm sai điện áp có thể làm hỏng dải LED hoặc thiết bị chiếu sáng.

Khi nào cần kiểm tra và bảo trì mainboard?

Người dùng nên kiểm tra mainboard nếu hệ thống xuất hiện các dấu hiệu:

• Máy không lên nguồn hoặc không boot.

• Mainboard báo lỗi bằng đèn LED hoặc mã lỗi.

• RAM không được nhận đủ dung lượng.

• Card đồ họa hoạt động không ổn định.

• SSD M.2 hoặc ổ SATA bị mất kết nối.

• Cổng USB chập chờn.

• LAN, Wi-Fi hoặc Bluetooth mất kết nối.

• Âm thanh bị mất hoặc nhiễu bất thường.

• BIOS không nhận CPU hoặc RAM.

• Máy thường xuyên treo, khởi động lại.

• Nhiệt độ VRM hoặc chipset cao bất thường.

• Khe PCIe có dấu hiệu lỏng, chập chờn.

• Mainboard không thể cập nhật BIOS.

Bụi bẩn, độ ẩm, nguồn điện không ổn định, nhiệt độ cao và thao tác lắp đặt sai có thể ảnh hưởng đến tuổi thọ mainboard. Vệ sinh định kỳ và kiểm tra hệ thống giúp phát hiện sớm các vấn đề liên quan đến khe cắm, cổng kết nối và mạch nguồn.

Dịch vụ kiểm tra và sửa chữa mainboard tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra, chẩn đoán, bảo trì và sửa chữa mainboard Gigabyte Z790 Eagle AX WiFi Rev 1.0.

Các hạng mục hỗ trợ gồm:

• Kiểm tra lỗi không lên nguồn.

• Kiểm tra tình trạng không boot.

• Kiểm tra CPU, RAM, GPU và SSD.

• Vệ sinh mainboard, khe cắm và cổng kết nối.

• Kiểm tra socket LGA1700.

• Kiểm tra mạch VRM và chipset.

• Kiểm tra khe PCIe, M.2 và SATA.

• Kiểm tra LAN 2.5GbE.

• Kiểm tra Wi-Fi và Bluetooth.

• Kiểm tra các cổng USB.

• Kiểm tra hệ thống âm thanh.

• Cập nhật BIOS và thiết lập firmware.

• Kiểm tra hoạt động của Q-Flash Plus.

• Tư vấn nâng cấp RAM, SSD và CPU.

• Kiểm tra nhiệt độ và khả năng vận hành sau sửa chữa.

Khách hàng được theo dõi quá trình kiểm tra, nhận báo giá trước khi thực hiện và được áp dụng chính sách bảo hành kỹ thuật theo điều kiện của từng dịch vụ.

Quy trình kiểm tra mainboard tại Viện Máy Tính

Tiếp nhận cấu hình: Kỹ thuật viên xác định CPU, RAM, card đồ họa, SSD, bộ nguồn và các thiết bị đang sử dụng.

Kiểm tra hiện tượng lỗi: Xác định tình trạng không nguồn, không hình, treo máy, mất kết nối hoặc lỗi thiết bị ngoại vi.

Kiểm tra phần cứng: Đánh giá socket CPU, khe RAM, khe PCIe, khe M.2, cổng SATA, mạch VRM, chipset và các cổng kết nối.

Vệ sinh và xử lý: Làm sạch bụi bẩn, kiểm tra tiếp xúc, cập nhật BIOS hoặc điều chỉnh thiết lập phù hợp.

Kiểm tra vận hành: Khởi động, nhận diện linh kiện, kiểm tra nhiệt độ và theo dõi độ ổn định khi hệ thống hoạt động.

Tư vấn phương án: Đề xuất sửa chữa, thay thế hoặc nâng cấp dựa trên tình trạng thực tế của mainboard và toàn bộ cấu hình.

Mua và lắp đặt Gigabyte Z790 Eagle AX WiFi Rev 1.0 tại Viện Máy Tính

Gigabyte Z790 Eagle AX WiFi Rev 1.0 mang đến nền tảng Intel Z790, socket LGA1700, bộ nhớ DDR5, PCIe 5.0 x16, ba khe M.2 PCIe 4.0, LAN 2.5GbE và Wi-Fi 6E. Đây là lựa chọn phù hợp cho người dùng muốn xây dựng PC gaming, workstation hoặc hệ thống làm việc cần nhiều kết nối tốc độ cao.

Trước khi lắp đặt, người dùng nên kiểm tra sự tương thích giữa CPU, RAM, card đồ họa, SSD, nguồn điện và case. Với CPU Intel thế hệ 14, cần kiểm tra BIOS để bảo đảm mainboard có thể nhận diện và vận hành ổn định.

Viện Máy Tính hỗ trợ kiểm tra, lắp đặt, nâng cấp, bảo trì và sửa chữa mainboard, đồng thời đánh giá khả năng tương thích của toàn bộ hệ thống trước khi đưa vào sử dụng. Hotline tư vấn kỹ thuật: 0967 891 080
