HCPL-330J

Chào mừng Quý vị đến với chuyên mục phân tích linh kiện điện tử công suất và công nghệ cách ly hàng đầu của Trung Tâm Bảo Hành Viện Máy Tính. Hôm nay chúng tôi hân hạnh giới thiệu một linh kiện thiết yếu trong các hệ thống điện tử công suất công nghiệp Opto cách ly HCPL-330J ACPL-330J. Đây là một IC điều khiển cổng (Gate Driver) được cách ly quang học (Optocoupler), thiết kế chuyên dụng để điều khiển các thiết bị chuyển mạch công suất cao như IGBT (Insulated Gate Bipolar Transistor) và MOSFET công suất (Power MOSFET). HCPL-330J nổi bật với dòng điện đỉnh đầu ra cao, tính năng bảo vệ độc lập tích hợp và khả năng chịu điện áp cách ly vượt trội, là giải pháp cốt lõi cho các bộ biến tần công nghiệp, bộ chuyển đổi nguồn điện áp cao và các hệ thống truyền động động cơ phức tạp.

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi hiểu rằng, trong các ứng dụng điện tử công suất, việc điều khiển cổng của IGBT và MOSFET đòi hỏi một dòng điện lớn và một tốc độ chuyển mạch cực nhanh để tối ưu hóa hiệu suất và giảm thiểu tổn thất nhiệt. Opto cách ly HCPL-330J ACPL-330J giải quyết triệt để yêu cầu này. Với khả năng cung cấp dòng điện đỉnh đầu ra mạnh mẽ (thường là $\pm 0.5A$ hoặc cao hơn), nó đảm bảo sạc và xả điện dung cổng của thiết bị công suất một cách hiệu quả, giúp chuyển mạch nhanh và dứt khoát. Hơn nữa, công nghệ cách ly quang học của nó đảm bảo tách biệt hoàn toàn về điện giữa mạch điều khiển điện áp thấp (phía vi điều khiển) và mạch công suất điện áp cao, ngăn chặn nhiễu và bảo vệ các linh kiện điều khiển khỏi các sự cố điện áp đột ngột.

Thiết kế Chuyên dụng Điều khiển Công suất Cao

HCPL-330J được thiết kế tập trung vào hiệu suất điều khiển cổng của thiết bị công suất lớn:

• Cấu hình điều khiển cổng Dòng IC này được tối ưu hóa để điều khiển cổng (Gate Drive) với dòng điện đỉnh đầu ra cao (Output Peak Current), cần thiết để cung cấp năng lượng nhanh chóng cho cổng điện dung lớn của các IGBT MOSFET công suất.

• Tốc độ phản hồi nhanh Khả năng điều khiển nhanh chóng được hỗ trợ bởi thời gian trễ lan truyền thấp (Low Propagation Delay). Điều này rất quan trọng trong các ứng dụng biến tần và chuyển đổi, nơi tốc độ và độ chính xác của thời gian chuyển mạch ảnh hưởng trực tiếp đến hiệu suất năng lượng và chất lượng đầu ra.

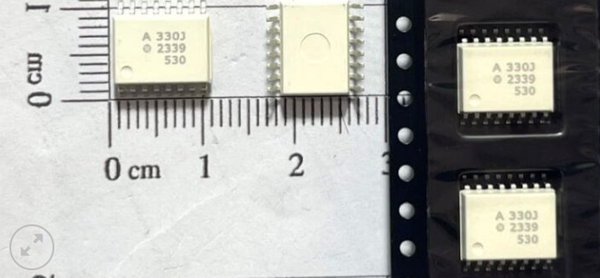

• Đóng gói SOP-16 Linh kiện này sử dụng kiểu đóng gói SOP-16 (Small Outline Package 16-pin), là một kích thước tiêu chuẩn trong ngành, cho phép tích hợp dễ dàng và hiệu quả vào các bo mạch PCB của hệ thống điện tử công suất.

Công nghệ Cách ly Tối ưu và Tính năng An ninh Tích hợp

Tính năng cách ly và bảo vệ là giá trị cốt lõi làm nên tên tuổi của HCPL-330J ACPL-330J:

• Khả năng cách ly điện áp vượt trội IC này cung cấp khả năng cách ly điện áp rất cao (thường là vài ngàn Volts Vrms), đáp ứng các tiêu chuẩn an toàn quốc tế, đảm bảo an toàn tuyệt đối cho mạch điều khiển và người vận hành hệ thống.

• Miễn nhiễm nhiễu chế độ chung cao (High Common Mode Rejection CMR) Đây là một chỉ số cực kỳ quan trọng trong môi trường công nghiệp. CMR cao đảm bảo rằng các xung nhiễu điện từ mạnh từ phía công suất không gây ra lỗi chuyển mạch hoặc làm hỏng tín hiệu điều khiển, giúp hệ thống hoạt động ổn định và tin cậy.

• Tính năng Khóa điện áp thấp (Under Voltage Lockout UVLO) Tích hợp UVLO cho cả nguồn cung cấp phía sơ cấp và thứ cấp là một tính năng bảo vệ then chốt. UVLO đảm bảo rằng IGBT MOSFET chỉ được điều khiển khi điện áp cấp cho Driver đạt mức an toàn, tránh hiện tượng chuyển mạch chậm (slow switching) có thể gây quá nhiệt và hỏng thiết bị công suất.

Thông số Kỹ thuật Tiêu biểu và Ứng dụng Công nghiệp

HCPL-330J là một linh kiện đa năng và đáng tin cậy cho nhiều lĩnh vực:

• Dòng điện đỉnh đầu ra (Output Peak Current): Thường $\pm 0.5A$ hoặc hơn

• Điện áp cách ly (Isolation Voltage): Thường $5000Vrms$

• Tốc độ chuyển mạch (Propagation Delay): Thấp, đảm bảo hoạt động tốc độ cao

• Nguồn cung cấp (Supply Voltage): Phía logic $5V$, Phía điều khiển cổng $15V$ đến $30V$

• Phạm vi nhiệt độ hoạt động: Công nghiệp (thường từ $-40^\circ C$ đến $+100^\circ C$)

• Ứng dụng chính Điều khiển động cơ AC DC Biến tần và bộ chuyển đổi DC DC Hệ thống cấp nguồn liên tục UPS Máy hàn công nghiệp Thiết bị chuyển đổi năng lượng mặt trời và gió

Lý do Opto cách ly HCPL-330J ACPL-330J là lựa chọn tốt và phù hợp nhất

Opto cách ly điều khiển cổng HCPL-330J ACPL-330J là giải pháp tối ưu cho các kỹ sư điện tử công suất đang tìm kiếm sự ổn định an toàn và hiệu suất cao:

• Hiệu suất tối đa Khả năng cung cấp dòng điện đỉnh cao giúp tối ưu hóa tốc độ chuyển mạch của IGBT MOSFET, từ đó nâng cao hiệu suất tổng thể của hệ thống.

• An toàn và Bảo mật Cách ly điện áp tuyệt đối và tính năng UVLO tích hợp bảo vệ cả linh kiện và toàn bộ hệ thống khỏi các rủi ro điện áp và nhiễu.

• Độ tin cậy công nghiệp Với khả năng miễn nhiễm nhiễu chế độ chung cao, sản phẩm hoạt động ổn định trong các môi trường điện từ khắc nghiệt nhất.

• Chất lượng nhập khẩu Sản phẩm chính hãng nhập khẩu đảm bảo tuân thủ các tiêu chuẩn kỹ thuật khắt khe, mang lại tuổi thọ và độ bền cao.

Lời cam kết tận tâm từ Trung Tâm Bảo Hành Viện Máy Tính

Trung Tâm Bảo Hành Viện Máy Tính chúng tôi là đơn vị chuyên nghiệp trong việc cung cấp và hỗ trợ kỹ thuật các linh kiện điện tử công suất chất lượng cao. Chúng tôi cam kết mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, nhanh chóng và tận tâm cho sản phẩm Opto cách ly HCPL-330J ACPL-330J:

• Kiểm tra chất lượng và nguồn gốc Chúng tôi cam kết sản phẩm HCPL-330J ACPL-330J là hàng chính hãng nhập khẩu, được kiểm tra nghiêm ngặt về thông số kỹ thuật dòng điện đỉnh tốc độ và cách ly trước khi giao đến tay Quý vị.

• Hỗ trợ tư vấn ứng dụng Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ Quý vị trong việc thiết kế mạch điều khiển cổng, lựa chọn điện trở cổng phù hợp và tư vấn về các tiêu chuẩn an toàn cách ly điện áp cao.

• Bảo hành linh kiện Chúng tôi thực hiện chính sách bảo hành linh kiện điện tử theo đúng cam kết chất lượng, nhanh chóng xử lý các vấn đề liên quan đến hiệu suất và tính năng bảo vệ của sản phẩm.

Với tinh thần nhanh chóng chuyên nghiệp và tận tâm, Trung Tâm Bảo Hành Viện Máy Tính là đối tác tin cậy của Quý vị trong mọi dự án thiết kế điện tử công suất.

Lời kết và lời mời trải nghiệm

Opto cách ly HCPL-330J ACPL-330J là nền tảng không thể thiếu để xây dựng các hệ thống điện tử công suất an toàn đáng tin cậy và đạt hiệu suất cao.

Hãy trang bị ngay linh kiện điều khiển cổng vượt trội này và đừng quên rằng Trung Tâm Bảo Hành Viện Máy Tính luôn sẵn sàng cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp cho bạn.
