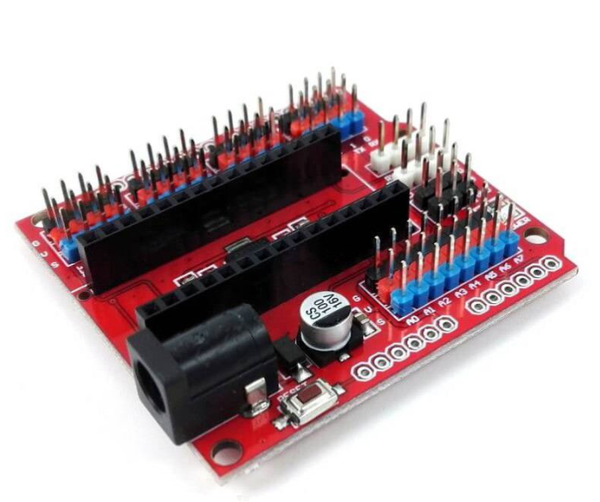

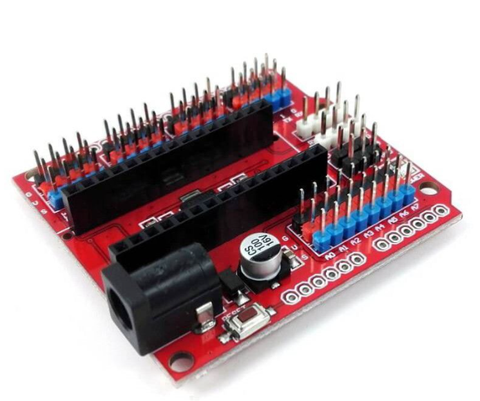

I/O Shield for Arduino Nano

IO Shield Mạch Mở Rộng cho Arduino Nano – Giải pháp Giao tiếp và Kết nối Tối ưu, Biến Arduino Nano Gọn nhẹ thành Nền tảng Prototyping mạnh mẽ

Chào mừng Quý vị đến với chuyên mục phân tích thiết bị điện tử và nền tảng phát triển công nghệ cao của TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH. Hôm nay chúng tôi hân hạnh giới thiệu một phụ kiện không thể thiếu, giúp tối đa hóa tiềm năng của bo mạch Arduino Nano nhỏ gọn – IO Shield Mạch Mở Rộng. Arduino Nano nổi tiếng với kích thước nhỏ gọn nhưng lại có nhược điểm là các chân cắm đôi (pin header) khó đấu nối trực tiếp với dây jumper và cảm biến. IO Shield giải quyết vấn đề này bằng cách mở rộng tất cả các chân I/O của Nano ra các chân cắm tiêu chuẩn và các terminal block tiện lợi.

TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH chúng tôi hiểu rằng, sự ổn định và dễ dàng trong đấu nối là chìa khóa cho mọi dự án điện tử. IO Shield giúp người dùng tránh được rủi ro lỏng lẻo khi cắm dây trực tiếp vào các chân của Nano, đặc biệt khi chuyển từ giai đoạn thử nghiệm (Breadboard) sang giai đoạn sản xuất mẫu thử (Prototyping). Điểm mạnh vượt trội của IO Shield cho Arduino Nano là:

• Mở rộng I/O Toàn diện: Mạch mở rộng tất cả các chân Digital (D0-D13) và Analog (A0-A7) của Arduino Nano ra các chân cắm Header tiêu chuẩn. Quan trọng hơn, mỗi chân tín hiệu (Signal Pin) đều được kèm theo các chân cấp nguồn (VCC) và GND tương ứng (thường gọi là chân 3-Wire Interface), giúp việc kết nối các module cảm biến 3 dây (như Servo, Cảm biến siêu âm, Cảm biến ánh sáng) trở nên vô cùng nhanh chóng.

• Tích hợp Terminal Block: Mạch thường đi kèm với các Terminal Block (chân vít) chắc chắn cho các kết nối quan trọng (ví dụ: cấp nguồn ngoài hoặc kết nối với các thiết bị cần độ ổn định cao), đảm bảo kết nối vật lý vững chắc, không bị tuột dây khi di chuyển.

• Cổng Cấp nguồn Đa dạng: Ngoài cổng USB của Nano, Shield còn cung cấp Jack DC hoặc Terminal Block riêng biệt để cấp nguồn ngoài (thường là 7V-12V), cho phép Nano hoạt động độc lập mà không cần kết nối máy tính.

• Phân phối Nguồn ổn định: Mạch mở rộng các chân nguồn 5V và 3.3V ra nhiều vị trí khác nhau, giúp cung cấp điện năng cho nhiều cảm biến và module cùng lúc mà vẫn đảm bảo sự ổn định.

• Thiết kế Gọn gàng: Mặc dù mở rộng khả năng kết nối, Shield vẫn giữ được sự gọn gàng, giúp cố định Arduino Nano và tạo ra một module duy nhất, sạch sẽ, lý tưởng để gắn vào vỏ hộp dự án.

IO Shield là phụ kiện không thể thiếu, biến Arduino Nano từ một bo mạch khó sử dụng thành một công cụ phát triển dự án hiệu quả và đáng tin cậy.

Đặc điểm Kỹ thuật và Cấu tạo Cốt lõi của IO Shield cho Arduino Nano

IO Shield Mạch Mở Rộng được trang bị các thông số kỹ thuật cốt lõi:

• Tương thích: Arduino Nano V3.0 (có hoặc không có header hàn sẵn).

• Số Lượng Chân I/O Mở rộng: Mở rộng tất cả 30 chân của Nano ra các Header Pins.

• Cấu trúc Chân Mở rộng: Mỗi chân I/O (Digital/Analog) đều có chân VCC và GND kèm theo.

• Cổng Cấp nguồn: Jack DC tiêu chuẩn (hoặc Terminal Block) để cấp nguồn ngoài.

• Tính năng Bổ sung: Tùy phiên bản, có thể tích hợp thêm các cổng kết nối chuyên dụng I2C, SPI.

• Thiết kế: Sử dụng các Header Female để cắm Nano, và các Header Male/Terminal Block để kết nối ra ngoài.

Lợi ích Đột Phá của Việc Sử dụng IO Shield

IO Shield mang lại nhiều lợi ích thiết thực, đặc biệt cho các nhà phát triển dự án:

• Đơn giản hóa Đấu nối: Loại bỏ rủi ro cắm nhầm dây hoặc lỏng dây.

• Tăng tốc Độ Prototyping: Kết nối cảm biến 3 dây cực kỳ nhanh chóng.

• Nguồn Điện Ổn định: Dễ dàng cấp nguồn ngoài cho dự án, đặc biệt khi chạy động cơ hoặc nhiều module.

• Sự Gọn gàng: Cố định Nano trên một bo mạch duy nhất, dễ dàng lắp đặt vào hộp bảo vệ.

• Kéo dài Tuổi thọ Nano: Giảm thiểu sự mài mòn lên các chân cắm của bo mạch Nano.

Thông tin của TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH

TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH chúng tôi là đơn vị chuyên cung cấp, bảo trì, và hỗ trợ kỹ thuật cho các thiết bị điện tử và nền tảng phát triển Arduino. Chúng tôi cam kết cung cấp IO Shield cho Arduino Nano chất lượng cao, với các chân cắm Header và Terminal Block có độ bền, độ tiếp xúc điện ổn định. Với đội ngũ kỹ thuật viên chuyên nghiệp, tận tâm và được đào tạo bài bản về vi điều khiển và nguyên lý đấu nối ngoại vi, chúng tôi cam kết mang lại trải nghiệm dịch vụ tốt nhất. Chúng tôi chuyên sâu trong việc kiểm tra, đánh giá chất lượng truyền dẫn tín hiệu qua các chân mở rộng và độ ổn định của mạch cấp nguồn ngoài, đảm bảo sự an toàn và hiệu suất cho bo mạch Nano của Quý vị.

Lý do Chọn IO Shield cho Arduino Nano

IO Shield là lựa chọn tối ưu cho việc phát triển dự án Nano vì những lý do sau:

• Giao tiếp 3-Wire Nhanh chóng: Lý tưởng cho các module cảm biến tiêu chuẩn.

• Kết nối Ổn định: Terminal Block cho các kết nối quan trọng.

• Cấp nguồn Độc lập: Cho phép chạy dự án lâu dài mà không cần USB.

• Thiết kế Cố định: Biến Nano thành module dễ quản lý.

• Được hỗ trợ Kỹ thuật Chuyên sâu từ TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH.

Lời cam kết tận tâm từ TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH

TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH chúng tôi cam kết mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, nhanh chóng và tận tâm cho sản phẩm IO Shield - Mạch Mở Rộng cho Arduino Nano:

• Kiểm tra chất lượng và nguồn gốc Chúng tôi cam kết sản phẩm Shield chất lượng, được kiểm tra nghiêm ngặt về khả năng kết nối và độ dẫn điện của các chân cắm trước khi giao đến tay Quý vị.

• Hỗ trợ tư vấn sử dụng Đội ngũ kỹ thuật viên chuyên môn cao của chúng tôi sẵn sàng tư vấn về cách đấu nối các loại cảm biến, cách cấp nguồn ngoài an toàn và cách tối ưu hóa không gian mạch.

• Chính sách Bảo hành Chúng tôi thực hiện chính sách bảo hành đối với lỗi kỹ thuật của Shield, đảm bảo Quý vị hoàn toàn yên tâm trong quá trình sử dụng.

• Dịch vụ Hậu mãi Nhanh chóng Chúng tôi cam kết xử lý các yêu cầu hỗ trợ và cung cấp các phụ kiện cần thiết một cách nhanh chóng và tận tâm.

Với tinh thần nhanh chóng chuyên nghiệp và tận tâm, TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH là đối tác tin cậy của Quý vị trong mọi giải pháp công nghệ và phát triển điện tử.

Lời kết và lời mời trải nghiệm

IO Shield - Mạch Mở Rộng là bước nâng cấp hoàn hảo, biến Arduino Nano thành trung tâm điều khiển mạnh mẽ, sẵn sàng cho mọi dự án phức tạp của bạn.

Hãy trang bị ngay thiết bị phát triển công nghệ cao này và đừng quên rằng TRUNG TÂM BẢO HÀNH VIỆN MÁY TÍNH luôn sẵn sàng cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp cho bạn.
