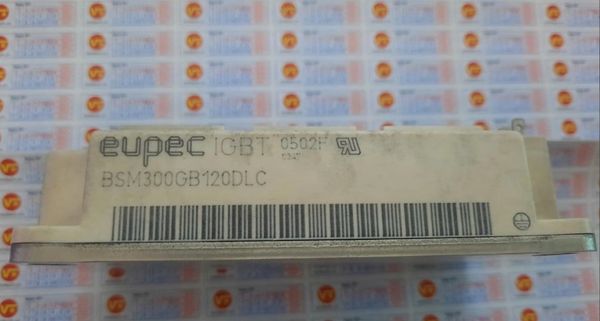

IGBT EUPEC Infineon BSM300GB120DLC – Module Half-Bridge 1200V 300A IGBT2

EUPEC/Infineon BSM300GB120DLC là module IGBT công suất dạng half-bridge thuộc dòng C-series 62mm. Datasheet EUPEC xác định sản phẩm sử dụng công nghệ low loss IGBT2 kết hợp EmCon diode, điện áp Collector-Emitter tối đa 1200V và dòng Collector danh định 300A tại nhiệt độ case 80°C. Module được thiết kế cho các mạch inverter, biến tần và bộ truyền động công suất cao cần hai khóa IGBT trong cùng một nhánh cầu.

Một điểm quan trọng khi nhập thông số là BSM300GB120DLC thường bị một số cơ sở dữ liệu ghi thành IGBT 625A. Theo datasheet chính xác của EUPEC, ICnom = 300A tại TC = 80°C, còn 625A là giá trị DC Collector Current IC tại TC = 25°C trong bảng maximum rating. Vì vậy cách mô tả sản phẩm chính xác và ổn định nhất là module IGBT 1200V/300A, không phải module định mức 625A.

Sơ đồ chính hãng cho thấy BSM300GB120DLC tích hợp hai IGBT và hai diode hồi tiếp thành một half-bridge hoàn chỉnh. Ba terminal công suất chính tương ứng với DC+, điểm giữa pha và DC-, trong khi các chân điều khiển riêng được đưa ra cho Gate và auxiliary Emitter của hai transistor. Cấu trúc này phù hợp cho tầng nghịch lưu của biến tần, nơi ba module half-bridge có thể tạo thành cầu inverter 3 pha.

Thông số kỹ thuật chính EUPEC Infineon BSM300GB120DLC

• Thương hiệu: EUPEC / Infineon Technologies
• Model: BSM300GB120DLC
• Loại linh kiện: IGBT Power Module
• Series: 62mm C-series
• Topology: Half-Bridge / Dual IGBT
• Cấu trúc bên trong: 2 IGBT + 2 diode hồi tiếp
• Công nghệ IGBT: Low Loss IGBT2
• Diode: EmCon Diode
• Collector-Emitter Voltage VCES: 1200V
• Dòng Collector danh định ICnom: 300A tại TC = 80°C
• DC Collector Current IC: 625A tại TC = 25°C theo maximum rating
• Repetitive Peak Collector Current ICRM: 600A, tp = 1ms
• Total Power Dissipation Ptot: 2500W tại TC = 25°C
• Gate-Emitter Peak Voltage VGES: ±20V
• VCE(sat) điển hình: 2,10V tại IC = 300A, VGE = 15V, Tvj = 25°C
• VCE(sat) tối đa: 2,60V tại IC = 300A, VGE = 15V, Tvj = 25°C
• VCE(sat) điển hình tại 125°C: 2,40V
• VCE(sat) tối đa tại 125°C: 2,90V
• Gate Threshold Voltage VGE(th): 4,5–6,5V, điển hình 5,5V
• Gate Charge QG: khoảng 3,20µC
• Internal Gate Resistance RGint: khoảng 1,0Ω
• Input Capacitance Cies: khoảng 21nF
• Reverse Transfer Capacitance Cres: khoảng 1,40nF
• Turn-on Delay td(on): khoảng 0,11µs tại 25°C
• Rise Time tr: khoảng 0,06µs tại 25°C
• Turn-off Delay td(off): khoảng 0,55µs tại 25°C
• Fall Time tf: khoảng 0,07µs tại 25°C
• Eon điển hình: khoảng 35mJ tại điều kiện thử của hãng
• Eoff điển hình: khoảng 36mJ tại điều kiện thử của hãng
• Short-circuit Current ISC: khoảng 1800A trong điều kiện SC của datasheet
• RthJC mỗi IGBT: tối đa khoảng 0,05K/W
• RthCH mỗi IGBT: khoảng 0,03K/W theo điều kiện thermal grease của hãng
• Diode VRRM: 1200V
• Diode Forward Current IF: 300A
• Diode Peak Current IFRM: 600A, tp = 1ms
• Diode VF điển hình: 1,80V tại IF = 300A, Tvj = 25°C
• Diode VF tối đa: 2,30V tại IF = 300A, Tvj = 25°C
• RthJC mỗi diode: tối đa 0,125K/W
• Isolation Test Voltage: 2,5kVAC RMS, 50Hz, 1 phút
• Baseplate: Đồng – Cu
• Vật liệu cách điện: Al₂O₃
• Stray Inductance LsCE: khoảng 20nH
• Module Lead Resistance: khoảng 0,70mΩ mỗi switch
• Maximum Junction Temperature: 150°C
• Nhiệt độ khi switching: -40°C đến +125°C
• Nhiệt độ lưu trữ: -40°C đến +125°C
• Kích thước thân: khoảng 106,4 × 61,4 × 30,9mm
• Khối lượng: khoảng 340g
• Vít lắp module: M6
• Mô-men lắp module: 3–6Nm
• Mô-men terminal điện: 2,5–5Nm

BSM300GB120DLC là module Half-Bridge hai IGBT

BSM300GB120DLC thuộc cấu trúc half-bridge. IGBT phía trên nối từ DC+ tới điểm giữa của nhánh, còn IGBT phía dưới nối từ điểm giữa tới DC-. Mỗi IGBT có một EmCon diode mắc song song ngược.

Cấu trúc half-bridge khác hoàn toàn module single-switch. Khi dùng trong biến tần 3 pha, ba half-bridge tương ứng ba nhánh U, V và W có thể tạo cầu nghịch lưu hoàn chỉnh. Bộ điều khiển tạo xung PWM cho hai Gate của từng module và phải duy trì dead-time để tránh hai IGBT trên/dưới dẫn đồng thời.

Nếu cả hai transistor cùng ON do lỗi Gate Driver hoặc mất dead-time, dòng shoot-through có thể chạy trực tiếp từ DC+ xuống DC- và phá hỏng module trong thời gian rất ngắn.

Ý nghĩa chính xác của dòng 300A và 625A

Đây là điểm dễ nhầm nhất của BSM300GB120DLC. Datasheet đưa ra hai giá trị dòng khác nhau theo nhiệt độ case.

• ICnom = 300A: dòng Collector danh định tại TC = 80°C.
• IC = 625A: maximum DC Collector Current tại TC = 25°C.
• ICRM = 600A: repetitive peak Collector Current với xung 1ms.

Do đó tên thương mại nên ghi BSM300GB120DLC 300A 1200V. Không nên đổi thành “625A 1200V” chỉ vì một số cơ sở dữ liệu semiconductor lấy giá trị maximum collector current làm thông số đại diện.

Công nghệ Low Loss IGBT2 và EmCon Diode

Datasheet EUPEC mô tả BSM300GB120DLC là 62mm C-series module with low loss IGBT2 and EmCon diode. Đây là công nghệ thuộc thế hệ IGBT2 của EUPEC, không phải IGBT3, IGBT4 hoặc IGBT5.

VCE(sat) điển hình của transistor khoảng 2,10V tại IC 300A và Tvj 25°C. Khi nhiệt độ junction tăng lên 125°C, giá trị điển hình tăng lên khoảng 2,40V. Sự thay đổi này ảnh hưởng trực tiếp tới conduction loss và nhiệt sinh ra trong module.

EmCon diode được thiết kế làm diode hồi tiếp cho IGBT trong ứng dụng inverter. Diode có VRRM 1200V, dòng thuận 300A và peak current 600A trong 1ms.

Đặc tính Gate của BSM300GB120DLC

Gate-Emitter Peak Voltage được EUPEC giới hạn ở ±20V. Trong các phép đo switching, hãng sử dụng VGE = ±15V. Vì vậy Gate Driver thực tế phải giữ điện áp điều khiển nằm trong giới hạn cho phép và kiểm soát overshoot trên Gate.

VGE(th) khoảng 4,5–6,5V, điển hình 5,5V. Đây chỉ là điện áp threshold được xác định tại dòng thử nhỏ và không phải điện áp ON đầy đủ cho IGBT công suất.

Gate Charge khoảng 3,20µC và internal gate resistor khoảng 1Ω cho thấy driver cần khả năng cấp/xả dòng Gate đáng kể để đóng cắt module đúng tốc độ. Điện trở Gate ngoài cũng ảnh hưởng tới dv/dt, di/dt và switching loss.

Đặc tính switching của IGBT

Tại IC = 300A, VCE = 600V, VGE = ±15V và RG = 3,3Ω, datasheet công bố các thông số switching điển hình tại Tvj = 25°C gồm:

• td(on): khoảng 0,11µs.
• tr: khoảng 0,06µs.
• td(off): khoảng 0,55µs.
• tf: khoảng 0,07µs.
• Eon: khoảng 35mJ trong điều kiện thử.
• Eoff: khoảng 36mJ trong điều kiện thử.

Các thông số trên không phải giá trị cố định trong mọi biến tần. Switching loss thay đổi theo DC Bus, Collector Current, junction temperature, Gate resistance và stray inductance thực tế của busbar.

Khả năng short-circuit của BSM300GB120DLC

Datasheet đưa ra dữ liệu short-circuit với điều kiện xung ngắn dưới 10µs, VGE tối đa 15V, Tvj 125°C và VCC 900V. Dòng short-circuit được thể hiện khoảng 1800A trong điều kiện thử của hãng.

Con số 1800A không phải dòng tải hoặc dòng peak cho phép trong vận hành bình thường. Nó chỉ mô tả khả năng chịu sự kiện short-circuit rất ngắn trong điều kiện kiểm soát. Gate Driver phải phát hiện lỗi và tắt IGBT nhanh để tránh phá hủy semiconductor.

Diode EmCon tích hợp

Mỗi transistor trong BSM300GB120DLC có diode hồi tiếp tương ứng. Diode có VRRM 1200V, IF 300A và IFRM 600A trong xung 1ms.

Tại IF = 300A và Tvj = 25°C, forward voltage VF điển hình khoảng 1,80V và tối đa 2,30V. Ở 125°C, giá trị điển hình khoảng 1,70V và tối đa 2,20V.

Trong motor drive, diode cung cấp đường dẫn cho dòng tải cảm khi IGBT tương ứng chuyển trạng thái OFF. Nếu diode bị chập, cả nhánh inverter có thể xuất hiện tình trạng short ngay cả khi Gate không được kích.

Package 62mm và kích thước cơ khí

BSM300GB120DLC sử dụng dạng module C-series 62mm. Bản vẽ EUPEC cho thấy kích thước mặt khoảng 106,4 × 61,4mm, chiều cao tổng khoảng 30,9mm và khối lượng khoảng 340g.

Module có ba terminal công suất lớn ký hiệu 1, 2 và 3 cùng các chân điều khiển 4, 5, 6 và 7. Khi thay thế cần đối chiếu circuit diagram trước khi đấu vì terminal Gate và auxiliary Emitter không được phép đấu nhầm.

Kích thước 62mm là một yếu tố quan trọng khi tìm linh kiện thay thế, nhưng cùng package 62mm không có nghĩa mọi IGBT đều pin-compatible hoặc electrical-compatible.

Thiết kế cách điện và tản nhiệt

Module sử dụng baseplate bằng đồng và lớp cách điện Al₂O₃. EUPEC công bố điện áp thử cách điện 2,5kVAC RMS trong 1 phút.

Thermal resistance junction-to-case của mỗi IGBT tối đa khoảng 0,05K/W, còn mỗi diode khoảng 0,125K/W. Module phải được bắt chắc chắn lên heatsink có khả năng tản nhiệt phù hợp.

Mô-men lắp module M6 được quy định trong khoảng 3–6Nm, còn terminal công suất M6 khoảng 2,5–5Nm. Siết quá yếu có thể làm tăng thermal/contact resistance; siết quá mạnh có thể gây ứng suất cơ học lên package.

Ứng dụng của EUPEC Infineon BSM300GB120DLC

Biến tần công suất lớn

BSM300GB120DLC có thể được sử dụng làm một nhánh half-bridge trong tầng inverter của biến tần công nghiệp. Ba module có thể phối hợp tạo cầu inverter 3 pha tùy thiết kế.

Điều khiển động cơ

Khả năng 1200V/300A phù hợp với hệ thống motor drive công suất cao, nơi IGBT đóng cắt PWM để tạo điện áp và tần số điều chỉnh cho động cơ.

UPS và bộ chuyển đổi công suất

Cấu trúc half-bridge cũng có thể xuất hiện trong inverter UPS, converter hoặc các bộ nguồn switching công suất lớn phù hợp.

Thiết bị công nghiệp legacy

BSM300GB120DLC thuộc thế hệ EUPEC IGBT2 cũ nên hiện thường gặp trong quá trình sửa chữa và duy trì các biến tần hoặc converter đã sử dụng nhiều năm.

Không sử dụng BSM300GB120DLC như transistor tuyến tính

BSM300GB120DLC được thiết kế chủ yếu cho chế độ switching. Infineon cũng đã xác nhận trong trao đổi kỹ thuật rằng module này không được thiết kế cho linear mode và không có Safe Operating Area được định nghĩa cho ứng dụng tuyến tính kiểu electronic load.

Vì vậy không nên dùng module như transistor điều chỉnh tuyến tính để tiêu tán công suất liên tục ở trạng thái C-E vừa dẫn vừa chịu điện áp lớn. Các ứng dụng electronic load tuyến tính cần semiconductor được thiết kế và có SOA phù hợp.

Những lỗi BSM300GB120DLC có thể gặp

Các tình trạng dưới đây là những sự cố có thể xuất hiện ở module IGBT hoặc hệ thống công suất do quá dòng, quá áp, lỗi Gate Driver, motor chạm chập, tản nhiệt kém hoặc linh kiện lão hóa. Đây không phải khẳng định BSM300GB120DLC có lỗi thiết kế.

IGBT trên hoặc dưới bị chập Collector-Emitter

Nếu một IGBT chập C-E, DC Bus có thể xuất hiện dòng rất lớn khi tầng inverter được enable. Fuse, MCCB hoặc protection của drive có thể tác động.

Gate-Emitter bị chập

Gate oxide hỏng có thể tạo điện trở thấp giữa Gate và Emitter. Khi đó phải kiểm tra cả Gate Driver vì sự cố có thể lan sang nguồn driver và điện trở Gate.

Diode hồi tiếp bị chập

EmCon diode hỏng có thể làm một nhánh inverter xuất hiện short hoặc dòng hồi tiếp bất thường. Phải kiểm tra diode của cả hai switch trong module.

Drive báo quá dòng khi RUN

Không nên kết luận IGBT hỏng chỉ từ lỗi overcurrent. Cần kiểm tra motor, cáp U/V/W, tải cơ khí, current sensor, DC Bus và dạng xung Gate.

Một pha output bị mất hoặc méo

Một IGBT không switching do hỏng Gate Driver hoặc module có thể làm waveform đầu ra của một nhánh bất thường. Cần so sánh tín hiệu Gate trên và dưới trước khi thay module.

Module quá nhiệt

Heatsink bẩn, quạt yếu, thermal compound khô, lực siết không đúng hoặc dòng tải cao có thể làm junction temperature tăng và giảm tuổi thọ module.

Quy trình khoanh vùng sự cố BSM300GB120DLC

• Bước 1: xác nhận đầy đủ model BSM300GB120DLC trên module.
• Bước 2: ngắt hoàn toàn nguồn AC và chờ tụ DC Bus xả.
• Bước 3: đo xác nhận DC Bus đã xuống mức an toàn.
• Bước 4: đối chiếu circuit diagram để xác định terminal 1–7.
• Bước 5: kiểm tra C-E của IGBT phía trên.
• Bước 6: kiểm tra C-E của IGBT phía dưới.
• Bước 7: kiểm tra Gate-Emitter của cả hai IGBT.
• Bước 8: đo hai diode hồi tiếp theo chiều thuận và nghịch.
• Bước 9: kiểm tra nguồn Gate Driver và waveform điều khiển.
• Bước 10: kiểm tra dead-time giữa hai IGBT cùng nhánh.
• Bước 11: kiểm tra DC Bus capacitor, snubber và busbar.
• Bước 12: kiểm tra current sensor và protection circuit.
• Bước 13: đo cách điện motor và cáp motor.
• Bước 14: kiểm tra heatsink, quạt và lớp thermal compound trước khi lắp module mới.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• BSM300GB120DLC: thay khi một trong hai IGBT hoặc diode bên trong bị chập/đứt.
• Gate Driver trên: kiểm tra nguồn và dạng xung điều khiển high-side IGBT.
• Gate Driver dưới: kiểm tra nguồn và dạng xung low-side IGBT.
• Gate Resistor: kiểm tra cháy, đứt hoặc sai trị số.
• Driver Isolation: kiểm tra optocoupler hoặc transformer cách ly.
• Snubber: kiểm tra khi có overshoot VCE lớn.
• DC Bus Capacitor: kiểm tra ripple, ESR hoặc tụ phồng.
• Current Sensor: kiểm tra khi protection dòng hoạt động sai.
• Busbar: kiểm tra điểm nối lỏng, cháy hoặc phóng điện.
• Heatsink: làm sạch và kiểm tra độ phẳng.
• Thermal Compound: thay mới khi tháo module.
• Cooling Fan: kiểm tra tốc độ và lưu lượng gió.
• Motor và cáp motor: loại trừ short và lỗi cách điện trước khi cấp nguồn cho module mới.

Lưu ý khi thay BSM300GB120DLC

Không nên chỉ tháo module đã chập và lắp IGBT mới. Nếu Gate Driver lỗi, mất dead-time hoặc motor đang chạm, BSM300GB120DLC mới có thể tiếp tục hỏng ngay khi inverter được enable.

Sau khi tháo module cần vệ sinh hoàn toàn thermal compound cũ, kiểm tra bề mặt heatsink và bôi lớp vật liệu truyền nhiệt mới phù hợp. Module phải được siết đều theo mô-men do EUPEC quy định.

DC Bus của biến tần 400V có thể duy trì điện áp hàng trăm volt sau khi đã mất nguồn. Luôn đo trực tiếp điện áp trước khi chạm vào terminal hoặc busbar.

Những điểm dễ nhập sai về EUPEC BSM300GB120DLC

• Model chính xác là BSM300GB120DLC.
• Thương hiệu gốc trên datasheet là EUPEC, thuộc hệ sản phẩm Infineon.
• Đây là 62mm C-series IGBT module.
• Topology là half-bridge, không phải single switch.
• Module chứa 2 IGBT + 2 EmCon diode.
• Công nghệ chính xác là low loss IGBT2, không phải IGBT3.
• VCES chính xác là 1200V.
• Dòng danh định ICnom chính xác là 300A tại TC = 80°C.
• 625A là DC Collector Current tại TC = 25°C, không nên gọi sản phẩm là IGBT định mức 625A.
• ICRM = 600A/1ms, không phải dòng liên tục.
• VCE(sat) điển hình là khoảng 2,10V tại IC 300A và 25°C.
• VGES tối đa là ±20V.
• Gate threshold 4,5–6,5V không phải điện áp Gate ON đầy đủ.
• Diode tích hợp có VRRM 1200V và IF 300A.
• Isolation Test Voltage là 2,5kVAC/1 phút.
• Kích thước khoảng 106,4 × 61,4 × 30,9mm.
• Khối lượng khoảng 340g.
• Không lấy VCE(sat), RthJC hoặc switching loss của FF300R12KE3 gán sang BSM300GB120DLC.
• Không nhầm BSM300GB120DLC với các biến thể BSM300GB120DN2 hoặc model BSM300 khác.
• Module được thiết kế cho switching, không phải vận hành tuyến tính liên tục.

FAQ – EUPEC Infineon BSM300GB120DLC

BSM300GB120DLC là IGBT bao nhiêu volt?

Điện áp Collector-Emitter VCES tối đa là 1200V.

BSM300GB120DLC là IGBT 300A hay 625A?

Thông số danh định ICnom là 300A tại TC = 80°C. Datasheet đồng thời ghi IC tối đa 625A tại TC = 25°C. Vì vậy sản phẩm nên được mô tả là module 1200V/300A.

BSM300GB120DLC là IGBT đơn hay đôi?

Đây là module half-bridge chứa hai IGBT công suất và hai diode hồi tiếp.

BSM300GB120DLC dùng công nghệ IGBT nào?

Datasheet EUPEC xác định đây là low loss IGBT2 kết hợp EmCon diode.

VCE(sat) của BSM300GB120DLC là bao nhiêu?

Tại IC = 300A, VGE = 15V và Tvj = 25°C, VCE(sat) điển hình khoảng 2,10V và tối đa 2,60V.

BSM300GB120DLC có diode bên trong không?

Có. Mỗi IGBT có một EmCon diode hồi tiếp 1200V/300A tích hợp.

Điện áp Gate tối đa là bao nhiêu?

Gate-Emitter Peak Voltage VGES là ±20V. Datasheet sử dụng VGE ±15V trong các phép thử switching.

Module có chịu short-circuit không?

Datasheet có dữ liệu short-circuit trong điều kiện kiểm soát với thời gian nhỏ hơn 10µs. Đây không phải khả năng chịu chập liên tục; Gate Driver phải ngắt module rất nhanh khi phát hiện fault.

BSM300GB120DLC dùng trong ứng dụng nào?

Module phù hợp với tầng half-bridge của biến tần, motor drive, UPS và các bộ chuyển đổi công suất sử dụng switching IGBT.

Có thể dùng BSM300GB120DLC làm tải điện tử tuyến tính không?

Không nên. Infineon xác nhận module này được thiết kế cho switching và không có SOA được định nghĩa cho linear mode.
