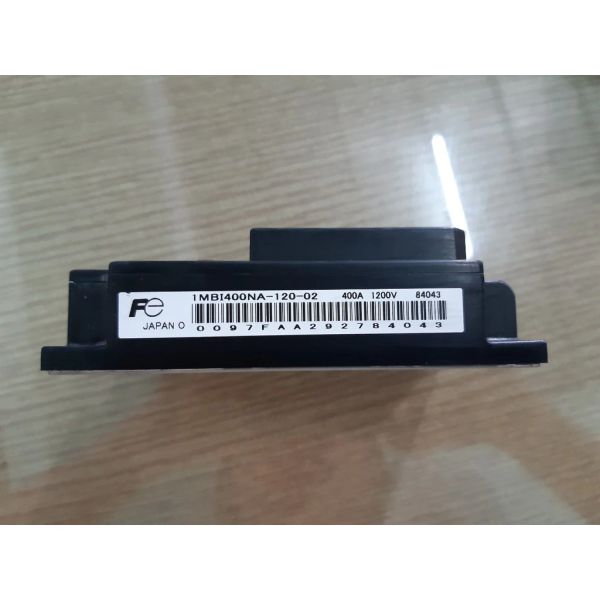

Fuji Electric 1MBI400NA-120-02 là module IGBT công suất cao thuộc dòng N-series, được sử dụng trong biến tần, bộ điều khiển động cơ AC/DC, UPS và các mạch đóng cắt công suất lớn. Linh kiện có cấu trúc 1-pack, tức một khóa IGBT công suất cùng diode hồi tiếp FWD tích hợp trong module cách ly, với điện áp Collector-Emitter tối đa 1200V và dòng Collector liên tục 400A.
Mã 1MBI400NA-120-02 được ghi nhận trên thị trường và trên thiết bị công nghiệp thực tế. Datasheet Fuji Electric lưu hành cho đặc tính điện của dòng này được phát hành dưới model cơ sở 1MBI400NA-120. Tài liệu chính hãng xác định đây là IGBT MODULE N series, 1-pack, 1200V/400A. Vì vậy khi nhập dữ liệu cần giữ nguyên hậu tố -02 trên sản phẩm thực tế nhưng không tự suy diễn rằng -02 làm thay đổi các thông số điện nếu không có tài liệu Fuji riêng cho hậu tố này.
Module nổi bật với Square RBSOA, điện áp bão hòa thấp, giảm tổng tổn hao công suất, cải thiện đặc tính diode FWD, giảm điện cảm ký sinh nội bộ và đặc tính giới hạn quá dòng khoảng 4–5 lần dòng định mức theo tài liệu Fuji. Đây là dòng IGBT thế hệ cũ nhưng vẫn thường xuất hiện trong hoạt động sửa chữa biến tần và hệ thống truyền động công nghiệp.

1MBI400NA-120-02 thuộc cấu trúc 1-Pack IGBT. Điều này có nghĩa module chứa một khóa IGBT công suất chính, không phải half-bridge hai IGBT như các module 2MBI và cũng không phải six-pack tích hợp cầu inverter 3 pha hoàn chỉnh.
Một diode FWD được mắc song song ngược với IGBT. Diode cung cấp đường dẫn cho dòng hồi tiếp của tải cảm khi transistor chuyển trạng thái, đặc biệt quan trọng trong các ứng dụng biến tần và điều khiển motor.
Trong bộ nghịch lưu 3 pha công suất lớn, nhà sản xuất có thể dùng sáu module 1-pack để tạo sáu khóa trên/dưới của ba pha U, V và W. Số lượng module thực tế phụ thuộc thiết kế của từng drive.
Fuji Electric công bố điện áp Collector-Emitter tối đa VCES = 1200V. Đây là maximum rating của semiconductor và không phải điện áp DC Bus mà hệ thống phải vận hành liên tục ở mức 1200V.
Dòng Collector liên tục trong bảng maximum rating là 400A. Dòng xung IC PULSE đạt 800A trong thời gian 1ms. Giá trị 800A chỉ là khả năng dòng đỉnh ngắn hạn và tuyệt đối không được hiểu thành dòng tải liên tục của module.
Khả năng dòng thực tế còn phụ thuộc mạnh vào nhiệt độ case, nhiệt độ junction, tần số switching, heatsink, quạt, thermal compound và dạng tải. Module 400A không thể duy trì dòng lớn nếu hệ thống làm mát không đáp ứng.
Tại VGE = 15V và IC = 400A, Fuji công bố Collector-Emitter Saturation Voltage VCE(sat) tối đa khoảng 3,3V ở Tj = 25°C.
VCE(sat) ảnh hưởng trực tiếp tới conduction loss của IGBT. Với dòng hàng trăm ampere, điện áp rơi vài volt trên semiconductor có thể tạo ra lượng nhiệt lớn, do đó khả năng truyền nhiệt từ junction tới heatsink là yếu tố quan trọng trong thiết kế.
Nếu module vận hành nóng hơn bình thường cần kiểm tra cả dòng tải, dạng xung gate, nhiệt độ heatsink và lớp thermal compound trước khi kết luận IGBT đã suy giảm.
Maximum Gate-Emitter Voltage của 1MBI400NA-120 là ±20V. Đây là giới hạn tuyệt đối của gate và không phải mức điện áp được phép vượt qua trong quá trình switching.
Datasheet sử dụng VGE = ±15V trong phép thử switching. Gate Threshold Voltage được công bố từ 4,5 đến 7,5V, nhưng VGE(th) chỉ là ngưỡng transistor bắt đầu dẫn một dòng rất nhỏ trong phép đo. Không được coi 4,5–7,5V là điện áp drive ON đầy đủ cho IGBT 400A.
Nếu 1MBI400NA-120-02 bị chập, phải kiểm tra nguồn Gate Driver. Điện áp Gate vượt giới hạn, driver mất nguồn âm, điện trở gate hỏng hoặc tín hiệu switching bất thường có thể phá hủy module mới sau khi thay.
Trong điều kiện thử VCC = 600V, IC = 400A, VGE = ±15V và RG = 1,8Ω, Fuji công bố turn-on time điển hình khoảng 0,75µs, rise time 0,25µs, turn-off time 1,05µs và fall time khoảng 0,35µs.
Các thông số switching này giúp kỹ sư lựa chọn gate resistance, dead-time và tần số switching cho tầng công suất. Tuy nhiên giá trị thực tế thay đổi theo DC Bus, dòng Collector, nhiệt độ, stray inductance và thiết kế Gate Driver.
Không nên lấy thông số switching của các model Fuji 1MBI400U4, 1MBI400V hoặc 1MBI400NP để gán sang 1MBI400NA-120-02 vì dù cùng dòng/điện áp, chúng thuộc các thế hệ semiconductor khác.
Diode Free Wheeling bên trong 1MBI400NA-120 có điện áp thuận tối đa khoảng 3,0V tại IF = 400A trong điều kiện datasheet và reverse recovery time khoảng 350ns.
Khi điều khiển motor, dòng qua cuộn dây không thể thay đổi tức thời khi IGBT tắt. Diode FWD cung cấp đường dẫn cho dòng tải trong giai đoạn chuyển mạch và là thành phần bắt buộc trong topology inverter tải cảm.
Khi kiểm tra module hỏng, diode phải được đo riêng. IGBT có thể chưa short nhưng diode FWD đã chập, khiến DC Bus hoặc nhánh output xuất hiện điện trở thấp bất thường.
Fuji liệt kê Square RBSOA là một trong các đặc tính chính của N-series. RBSOA – Reverse Bias Safe Operating Area – liên quan khả năng transistor tắt an toàn khi đồng thời chịu dòng Collector và điện áp Collector-Emitter cao.
Datasheet cũng nêu đặc tính Overcurrent Limiting Function khoảng 4–5 lần dòng định mức. Không nên hiểu nội dung này là module có một mạch bảo vệ điện tử hoàn chỉnh như IPM. 1MBI400NA-120-02 vẫn là IGBT power module và cần Gate Driver cùng mạch bảo vệ bên ngoài của thiết bị.
Vì vậy không nên mô tả model này là Intelligent Power Module có sẵn driver, bảo vệ quá nhiệt, undervoltage hoặc logic điều khiển. Đây là lỗi kỹ thuật thường xuất hiện trên một số trang linh kiện không chính thức.
Fuji công bố thermal resistance junction-to-case của phần IGBT khoảng 0,04°C/W, còn phần diode khoảng 0,12°C/W. Thermal resistance từ case tới fin được ghi khoảng 0,0125°C/W khi sử dụng thermal compound theo điều kiện tài liệu.
Tổng công suất tổn hao tối đa trong bảng maximum rating là 3100W tại điều kiện Tc = 25°C. Đây là giới hạn lý thuyết của semiconductor trong điều kiện nhiệt quy định, không phải mức nhiệt thiết bị nên phát liên tục trong một ứng dụng thực tế.
Khi lắp module mới, heatsink cần sạch và phẳng. Lớp keo tản nhiệt cũ đã khô phải được loại bỏ và thay bằng thermal compound phù hợp. Siết module không đều có thể làm tiếp xúc nhiệt kém hoặc gây ứng suất cơ lên baseplate.
Module có isolation voltage được Fuji công bố ở mức 2500VAC trong 1 phút. Khả năng cách ly này cho phép semiconductor công suất được lắp lên hệ thống heatsink phù hợp mà vẫn duy trì cách điện giữa mạch công suất và phần đế theo thiết kế module.
Điện áp cách điện của module không thay thế yêu cầu tiếp địa của biến tần. Heatsink, chassis, vỏ tủ và motor vẫn cần nối đất theo thiết kế an toàn điện của hệ thống.
Module có thể được sử dụng làm khóa công suất trong tầng inverter của biến tần, nơi các IGBT tạo điện áp PWM điều khiển motor AC.
Fuji liệt kê AC Motor Controls là ứng dụng chính. IGBT kết hợp Gate Driver và hệ thống điều khiển có thể thay đổi điện áp, tần số và dòng cấp cho động cơ.
Tài liệu Fuji cũng xác định DC Motor Controls là một ứng dụng của dòng module này trong các bộ chuyển đổi công suất phù hợp.
1MBI400NA-120 có thể được sử dụng trong tầng inverter công suất của UPS để chuyển đổi nguồn DC thành AC.
Khả năng 1200V/400A và cấu trúc single IGBT giúp module phù hợp cho nhiều mạch switching công suất cao ngoài ứng dụng motor.
Các tình trạng dưới đây là những sự cố có thể xảy ra với IGBT module hoặc hệ thống công suất do quá dòng, quá áp, lỗi Gate Driver, motor chạm chập, tản nhiệt kém hoặc lão hóa. Đây không phải khẳng định 1MBI400NA-120-02 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Đây là dạng lỗi nghiêm trọng thường làm biến tần báo overcurrent, làm fuse hoặc breaker tác động hoặc khiến DC Bus xuất hiện đường chập qua tầng inverter.
Nếu lớp Gate bị phá hỏng, điện trở G-E có thể thấp bất thường. Khi đó cần kiểm tra cả Gate Driver vì sự cố module có khả năng làm hỏng linh kiện điều khiển xung.
Diode hồi tiếp bị short cũng có thể tạo đường dẫn dòng lớn trong nhánh inverter. Việc kiểm tra module phải bao gồm cả diode, không chỉ IGBT.
Nguyên nhân có thể đến từ motor, cáp motor, tải cơ khí, current sensor, driver hoặc IGBT. Không nên thay 1MBI400NA-120-02 chỉ dựa vào một mã lỗi overcurrent.
Nếu module được dùng làm một khóa của cầu inverter, IGBT hoặc Gate Driver bị open có thể khiến waveform một pha không còn bình thường. Cần kiểm tra cả xung Gate và tầng công suất.
Quạt yếu, heatsink bẩn, thermal compound khô, module siết không đều hoặc dòng tải cao đều có thể làm nhiệt độ junction tăng.
Không nên chỉ tháo IGBT đã chập và lắp module mới. Sự cố IGBT thường liên quan tới Gate Driver, motor, DC Bus, snubber hoặc hệ thống tản nhiệt. Nếu nguyên nhân gốc chưa được loại bỏ, module mới có thể hỏng ngay trong lần chạy thử đầu tiên.
Đặc biệt cần kiểm tra dead-time giữa khóa trên và khóa dưới nếu module nằm trong bridge inverter. Hai IGBT cùng một nhánh dẫn đồng thời sẽ tạo shoot-through trực tiếp qua DC Bus và có thể phá hủy module trong thời gian rất ngắn.
Khi tháo module khỏi heatsink, phải vệ sinh lớp thermal compound cũ, kiểm tra bề mặt tản nhiệt và sử dụng vật liệu truyền nhiệt mới phù hợp. Datasheet Fuji đưa ra mô-men siết lắp đặt theo loại vít và terminal; không nên siết quá lực hoặc siết không đều.
DC Bus của biến tần có thể duy trì điện áp nguy hiểm trong nhiều phút sau khi ngắt nguồn. Luôn đo trực tiếp điện áp và xác nhận đã xuống mức an toàn trước khi chạm vào busbar hoặc terminal IGBT.
1MBI400NA-120-02 là IGBT Power Module, không phải Intelligent Power Module tích hợp driver hoàn chỉnh. Module cần nhận xung Gate từ bo điều khiển ngoài.
Một số dữ liệu không chính thức trên Internet mô tả 1MBI400NA-120-02 như IPM có sẵn overcurrent, overtemperature và undervoltage protection. Cách mô tả này không phù hợp với datasheet Fuji của 1MBI400NA-120. Tài liệu Fuji thể hiện một 1-Pack IGBT cùng FWD và các đặc tính semiconductor, không phải module có bộ vi điều khiển hoặc Gate Driver tích hợp.
1MBI400NA-120 thuộc thế hệ IGBT Fuji cũ và các nhà cung cấp linh kiện công nghiệp hiện liệt kê model cơ sở cũng như 1MBI400NA-120-02 trong nhóm discontinued by manufacturer. Vì vậy nhu cầu hiện tại chủ yếu là sửa chữa và duy trì các biến tần hoặc thiết bị công nghiệp legacy.
Nếu sản phẩm được bán dưới tình trạng “mới”, cần hiểu có thể là NOS – New Old Stock hoặc hàng tồn kho chưa sử dụng. Đối với IGBT công suất cũ, nên kiểm tra marking, date code, terminal, baseplate và dấu hiệu tháo lắp trước khi sử dụng.
Datasheet Fuji của dòng 1MBI400NA-120 xác định VCES = 1200V.
Dòng Collector liên tục được công bố 400A trong bảng maximum rating; pulse current là 800A trong 1ms.
Đây là 1-Pack IGBT, tức module single-switch chứa một IGBT công suất cùng diode FWD.
Có. Module tích hợp Free Wheeling Diode mắc song song ngược với IGBT.
Không. Đây là IGBT power module N-series và cần Gate Driver bên ngoài. Không nên mô tả nó như Intelligent Power Module tích hợp driver hoàn chỉnh.
VGES maximum rating là ±20V. Các phép thử switching của Fuji sử dụng VGE = ±15V.
Datasheet công bố VCE(sat) tối đa 3,3V tại IC = 400A, VGE = 15V và Tj = 25°C.
Fuji liệt kê High Power Switching, AC Motor Controls, DC Motor Controls và Uninterruptible Power Supply là các ứng dụng của module.
1MBI400NA-120-02 là marking được ghi nhận trên linh kiện và thị trường, trong khi datasheet Fuji phổ biến được phát hành dưới model cơ sở 1MBI400NA-120. Không nên tự suy diễn ý nghĩa hậu tố -02 nếu không có tài liệu exact-suffix của Fuji.
Fuji Electric 1MBI400NA-120-02 là IGBT power module N-series 1-pack, điện áp 1200V, dòng Collector 400A và pulse current 800A. Module tích hợp diode FWD, có isolation voltage 2500VAC và được thiết kế cho high-power switching, motor control và UPS.
Khi biến tần hoặc thiết bị gặp tình trạng IGBT chập Collector-Emitter, Gate-Emitter bất thường, fuse hoặc breaker tác động, báo quá dòng, mất một nhánh output, diode hồi tiếp chập hoặc module quá nhiệt, cần kiểm tra đồng thời Gate Driver, nguồn Gate, DC Bus, snubber, current sensor, motor và hệ thống tản nhiệt trước khi thay linh kiện.
