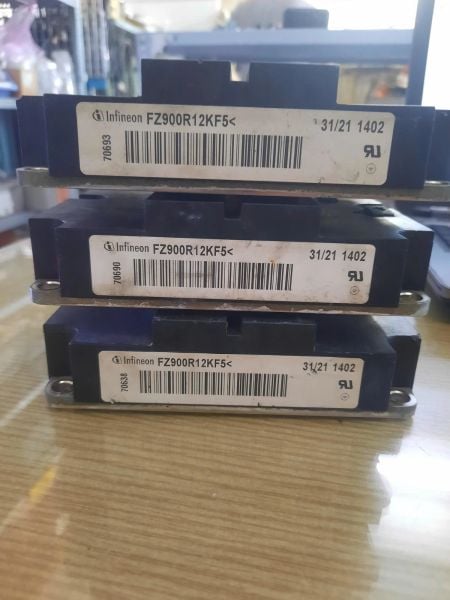

Infineon / Eupec FZ900R12KF5 là module IGBT công suất lớn có cấu hình single switch, điện áp Collector-Emitter 1200V và dòng Collector danh định 900A. Module tích hợp một IGBT công suất cùng diode hồi tiếp FWD trong một package cách ly, được sử dụng trong các bộ biến đổi công suất, biến tần công nghiệp và hệ thống truyền động motor công suất lớn.
FZ900R12KF5 là một model legacy của hệ sản phẩm Eupec/Infineon. Infineon từng quản lý model với OPN FZ900R12KF5NOSA1 và package A-IHM130-2. Thiết bị cũng có liên hệ trực tiếp với Siemens MASTERDRIVES thông qua mã spare part 6SY7000-0AC84, vì vậy model này thường được tìm thấy trong hệ thống drive Siemens đời cũ và trên thị trường linh kiện sửa chữa công nghiệp.
Cần chú ý FZ900R12KF5 là single-switch IGBT module, không phải half-bridge như các model bắt đầu bằng FF và cũng không phải six-pack IGBT. Một module chứa một khóa IGBT công suất chính cùng diode mắc song song ngược. Do đó khi thay thế cần kiểm tra đúng topology, package, busbar, terminal Gate/Emitter và đặc tính của gate driver, không thể chỉ căn cứ vào hai thông số 900A và 1200V.
Ký hiệu topology của FZ900R12KF5 cần được hiểu chính xác. Đây là module single switch, nghĩa là bên trong có một khóa IGBT công suất chính thay vì hai khóa tạo half-bridge. Diode hồi tiếp được mắc ngược song song với IGBT để cung cấp đường dẫn cho dòng điện của tải cảm trong những giai đoạn IGBT chuyển trạng thái.
Trong một inverter 3 pha công suất lớn, nhà sản xuất thiết bị có thể sử dụng nhiều module single-switch để tạo thành các khóa trên và dưới cho ba nhánh U, V, W. Cấu trúc modular này cho phép mỗi IGBT có khả năng mang dòng rất lớn và thuận tiện cho việc thiết kế busbar cũng như hệ thống tản nhiệt.
Do đó nếu một biến tần có sáu FZ900R12KF5, điều đó có thể tương ứng sáu khóa công suất của cầu nghịch lưu 3 pha. Tuy nhiên số lượng và cách bố trí thực tế phải được xác nhận từ sơ đồ thiết bị, không nên suy đoán chỉ dựa vào model IGBT.
Thông số nhận dạng quan trọng của FZ900R12KF5 là cấp điện áp 1200V. Đây là giới hạn điện áp Collector-Emitter của semiconductor, không phải điện áp mà hệ thống luôn phải vận hành liên tục.
Trong biến tần công nghiệp, điện áp DC Bus hình thành sau tầng chỉnh lưu phải luôn nằm trong vùng an toàn của IGBT, đồng thời mạch snubber, busbar và gate driver phải hạn chế các xung overshoot phát sinh khi đóng cắt dòng lớn.
Không nên thay FZ900R12KF5 bằng module có voltage class thấp hơn chỉ vì dòng điện bằng hoặc cao hơn 900A. Khả năng chịu điện áp là yêu cầu bắt buộc của thiết kế.
FZ900R12KF5 được nhận dạng là module IGBT 900A. Mức dòng này đưa sản phẩm vào nhóm semiconductor công suất rất lớn, phù hợp với hệ thống drive yêu cầu dòng inverter cao.
Tuy nhiên 900A không có nghĩa module có thể mang 900A liên tục trong mọi điều kiện. Khả năng dòng của IGBT phụ thuộc nhiệt độ junction, nhiệt độ case, heatsink, lưu lượng làm mát, switching frequency và tổn hao thực tế.
Khi sửa chữa thiết bị, cần đặc biệt quan tâm tình trạng tản nhiệt. Một module có thông số dòng lớn vẫn có thể bị phá hủy nếu thermal compound khô, heatsink bị bẩn hoặc hệ thống làm mát không đủ khả năng giải nhiệt.
FZ900R12KF5 được mô tả với cấu trúc một IGBT và một Free Wheeling Diode – FWD. Diode này là thành phần quan trọng trong các bộ biến đổi điều khiển tải cảm như motor.
Dòng điện qua cuộn dây motor không thể thay đổi tức thời khi IGBT chuyển từ trạng thái ON sang OFF. Diode hồi tiếp cung cấp đường dẫn cho dòng tải trong giai đoạn tương ứng, hỗ trợ quá trình chuyển mạch của inverter.
Khi kiểm tra FZ900R12KF5, không được chỉ đo Collector-Emitter của IGBT. Diode FWD cũng phải được kiểm tra theo cả chiều thuận và chiều nghịch. Diode bị chập có thể làm DC Bus hoặc nhánh inverter xuất hiện tình trạng ngắn mạch ngay cả khi gate của IGBT không được kích.
Thông tin Infineon về dòng IHM xác nhận FZ900R12KF5NOSA1 sử dụng package A-IHM130-2. Đây là điểm rất quan trọng khi lựa chọn linh kiện thay thế.
Không nên lấy kích thước của FZ900R12KE4 62mm để gán cho FZ900R12KF5. Dù cả hai đều có thông số nhận dạng 1200V/900A và cùng là single-switch IGBT, package của hai model thuộc các thế hệ và cấu trúc cơ khí khác nhau.
Khi thay module cần đối chiếu vị trí terminal công suất, chân Gate/Emitter, bề mặt baseplate, khoảng cách vít và cách kết nối busbar. Một IGBT có thông số điện tương đương nhưng package khác sẽ không thể thay trực tiếp nếu không thiết kế lại cơ khí và mạch công suất.
Siemens Industry Mall xác nhận mã 6SY7000-0AC84 là spare part MASTERDRIVES sử dụng IGBT Transistor Module FZ900R12KF5. Đây là bằng chứng rõ ràng cho việc module từng được sử dụng trong hệ thống truyền động Siemens công suất lớn.
Trong MASTERDRIVES, IGBT module tham gia tầng công suất chuyển đổi nguồn DC Bus thành điện áp điều khiển cho motor. Khi IGBT bị lỗi, drive có thể xuất hiện trip quá dòng, chập DC Bus, mất một nhánh output hoặc không thể enable tầng inverter.
Khi sửa MASTERDRIVES sử dụng FZ900R12KF5, không nên chỉ thay module. Gate board, firing circuit, nguồn driver, snubber, DC-link capacitors, current feedback và motor đều cần được kiểm tra để xác định nguyên nhân gốc.
Hai model đều là IGBT module Infineon nhưng topology hoàn toàn khác nhau. FZ900R12KF5 là single-switch 900A/1200V, trong khi FF400R12KE3 là half-bridge 400A/1200V.
Tiền tố FZ và FF không chỉ khác tên. Chúng phản ánh topology module khác nhau, do đó sơ đồ chân và cách sử dụng trong inverter cũng khác.
Không được lấy datasheet FZ900R12KE4 rồi sử dụng toàn bộ VCE(sat), gate charge, switching energy, thermal resistance hoặc kích thước cho FZ900R12KF5. Hai model có cùng voltage/current class nhưng không phải cùng linh kiện.
FZ1200R12KF5 cũng thuộc họ KF5 và có cùng voltage class 1200V nhưng dòng định mức được nhận dạng ở mức 1200A, cao hơn FZ900R12KF5 900A.
Siemens hiện liệt kê mã spare part 6SY7000-0AC77 sử dụng FZ1200R12KF5 làm successor cho 6SY7000-0AC84. Tuy nhiên successor trong hệ thống phụ tùng Siemens không nên được hiểu đơn giản rằng có thể tháo FZ900R12KF5 và gắn bất kỳ FZ1200R12KF5 nào vào thiết bị mà không kiểm tra revision và yêu cầu kỹ thuật.
FZ900R12KF5 là dòng IGBT cũ và không còn là sản phẩm sản xuất hiện hành. Infineon đã đưa model này vào chương trình discontinuation của dòng IHM từ trước, còn Siemens ghi spare part MASTERDRIVES 6SY7000-0AC84 đã kết thúc vòng đời sản phẩm vào ngày 06/04/2022.
Vì vậy nếu FZ900R12KF5 hiện được rao bán là “mới”, thông thường cần hiểu là hàng NOS – New Old Stock hoặc hàng tồn kho chưa sử dụng. Khi mua linh kiện thay thế nên kiểm tra date code, marking, tình trạng chân, baseplate và nguồn cung để hạn chế rủi ro hàng giả hoặc module đã qua sửa chữa.
Module single-switch 1200V/900A phù hợp cho tầng nghịch lưu của các drive công nghiệp có dòng motor lớn.
FZ900R12KF5 được Siemens sử dụng như một IGBT Transistor Module trong hệ thống MASTERDRIVES thông qua spare part 6SY7000-0AC84.
Trong bộ điều khiển motor, nhiều module single-switch có thể phối hợp tạo cầu inverter để điều chỉnh điện áp và tần số cấp cho động cơ.
Topology single switch cũng có thể được sử dụng trong các converter, chopper hoặc thiết kế power electronics khác nếu đặc tính điện và driver phù hợp.
Những tình trạng dưới đây là các lỗi có thể phát sinh ở module IGBT hoặc hệ thống xung quanh do quá dòng, quá áp, lỗi gate driver, motor chập, nhiệt độ hoặc lão hóa linh kiện. Đây không phải khẳng định FZ900R12KF5 có lỗi thiết kế hoặc chắc chắn sẽ xảy ra các sự cố này.
Đây là dạng hỏng nghiêm trọng. Khi C-E bị chập, hệ thống có thể nhảy fuse hoặc breaker khi DC Bus được nạp, hoặc drive báo lỗi công suất ngay trong quá trình khởi động.
Gate oxide bị phá hỏng có thể làm Gate và Emitter xuất hiện điện trở thấp bất thường. Trong trường hợp này phải kiểm tra gate driver vì driver có thể đồng thời bị hư do sự cố IGBT.
Diode mắc ngược song song với IGBT cũng có thể chập hoặc suy giảm. Khi diode hỏng, nhánh inverter có thể gây lỗi dòng ngay cả khi transistor không được kích.
Không nên kết luận IGBT hỏng ngay. Cần kiểm tra motor, dây U/V/W, current sensor, gate pulse, DC Bus và tải cơ khí trước khi khoanh vùng module công suất.
Nếu IGBT không được kích, bị open circuit hoặc gate driver lỗi, inverter có thể mất khả năng tạo một phần waveform output. Cần so sánh tín hiệu gate của các nhánh trước khi thay module.
Quạt yếu, heatsink bẩn, thermal compound xuống cấp, lực siết module không đều hoặc switching bất thường đều có thể làm nhiệt độ module tăng cao.
Không nên chỉ tháo module chập và lắp một FZ900R12KF5 khác. Với IGBT công suất 900A, sự cố thường có năng lượng rất lớn và có khả năng làm hỏng đồng thời gate board, snubber, fuse, busbar hoặc current sensing circuit.
Nếu Gate Driver tạo xung sai, mất dead-time hoặc nguồn gate bất thường, module thay mới có thể bị phá hỏng ngay khi enable inverter. Vì vậy kiểm tra driver trước khi cấp DC Bus đầy đủ là bước quan trọng.
Khi tháo module khỏi heatsink, cần vệ sinh vật liệu truyền nhiệt cũ và kiểm tra baseplate. Không sử dụng lại lớp thermal compound đã khô hoặc để bụi, mạt kim loại nằm giữa module và heatsink.
Do FZ900R12KF5 là linh kiện công suất cao và đã ngừng sản xuất, việc lựa chọn hàng thay thế cần chú ý nguồn gốc. Các module được quảng cáo “mới” hiện nay có thể là hàng tồn kho lâu năm, vì vậy cần kiểm tra marking, date code và tình trạng cơ khí trước khi lắp.
FZ900R12KF5 là module IGBT thuộc cấp điện áp 1200V.
Thông số nhận dạng của model là 900A. Khả năng tải thực tế còn phụ thuộc điều kiện nhiệt và thiết kế hệ thống.
Đây là module single switch gồm một IGBT công suất và một diode hồi tiếp tích hợp.
Có. Cấu hình của module gồm một IGBT và FWD – Free Wheeling Diode mắc song song ngược.
Infineon ghi nhận FZ900R12KF5NOSA1 sử dụng package A-IHM130-2.
Có. Siemens xác nhận spare part 6SY7000-0AC84 là MASTERDRIVES IGBT Transistor Module FZ900R12KF5.
Không. Hai model đều là single-switch 1200V/900A nhưng thuộc các thiết kế/package khác nhau. Không nên dùng toàn bộ thông số datasheet của KE4 cho KF5.
Không còn là model sản xuất hiện hành. Siemens cũng xác nhận spare part 6SY7000-0AC84 đã kết thúc vòng đời từ ngày 06/04/2022.
Siemens Industry Mall hiện liệt kê successor là 6SY7000-0AC77, mô tả sử dụng IGBT transistor module FZ1200R12KF5. Việc thay thế cần tuân theo thông tin service của đúng hệ thống MASTERDRIVES.
Infineon/Eupec FZ900R12KF5 là module IGBT single-switch công suất lớn 1200V 900A, tích hợp diode hồi tiếp và sử dụng package A-IHM130-2. Sản phẩm từng được sử dụng trong hệ thống Siemens MASTERDRIVES với mã spare part 6SY7000-0AC84 và hiện thuộc nhóm linh kiện legacy.
Khi hệ thống gặp tình trạng IGBT chập C-E, Gate-Emitter bất thường, nhảy breaker hoặc fuse, drive báo quá dòng, mất nhánh output, diode hồi tiếp chập hoặc module nóng quá mức, cần kiểm tra FZ900R12KF5 cùng gate driver, nguồn gate, snubber, DC Bus, current sensor, motor và hệ thống tản nhiệt trước khi quyết định thay linh kiện.
